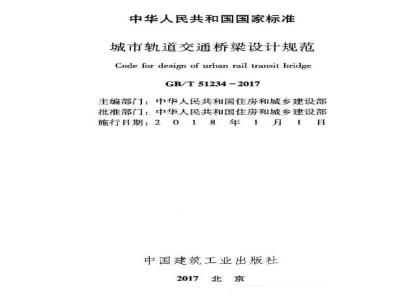

中华人民共和国国家标准
城市轨道交通桥梁设计规范
Code for design of urban rail transit bridgeGB/T51234-2017
主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2018年1月1日
中国建筑工业出版社
2017北京
中华人民共和国住房和城乡建设部公告
第1538号
住房城乡建设部关于发布国家标准《城市轨道交通桥梁设计规范》的公告现批准《城市轨道交通桥梁设计规范》为国家标准，编号为GB/T51234-2017，自2018年1月1日起实施，本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2017年5月4日
根据住房和城乡建设部关于印发2011年工程建设标准规范制订、修订计划）的通知》（建标201117号）的要求，规范缩制组经广汽调香研究，认真总结实践经验，参考有美国际标准和国外先进标准，并在广泛征求意见的基础上，编制了本规范。
本规范的主要技术内容是：1.总则：2.术语：3.基本规定：4.材料：5.设计荷载：6.刚度要求：7.结构设计：8.桥梁设备系统接口：9，耐久性设计及养护设施本规范由住房和城乡建设部负责管理·由重庆市轨道交通（集团）有限公司负责具体技术内容的解释。执行过程中，如有意见和建议，请寄送重庆市轨道交通（集团）有限公司（地址：重庆市北部新区金革路童家院子轻轨基地，邮编：401122）。本规范主编单位：重庆市锁道交通（集团）有限公司本规范参缩单位：重庆市轨道交通设计研究院有限责任公司
中铁第一勘察设计院集团有限公司北京城建设计发展集团股份有限公司林同国际工程咨询（中国）有限公司
西南交通大学
中铁上海设计院集团有限公司
广州地铁设计研究院有限公司
本规范主要起草人员：仲建华，周新六周庆瑞赵会东张宏杰刘安双项丽琳蒲黔辉
杨永清赵晓波夏招广张婷
IKAONTTKACa
张蓓雯
吴少海
尹德兰
赵建兴
谭景文
本规范主要审查人员：包琦玮
向中富
文成祥
邵长宇
孙峻岭
梁立农
吴建忠
臧金玉
周四思
陆元春
李建中
吴焕君
蒋中贵
王东民
聂绍富
陆勤丰
秦大航
TKAONTKACa
基本规定
区间高架桥梁布置
区间跨河桥梁布置
桥面布置
桥上线路
附属设施
桥梁景观·
混凝土
5设计荷载
荷载分类
荷载取值
荷载组合
刚度要求
结构设计
7.1-般规定
混凝土结构
钢结构
钢混凝土结合梁·
构造要求
抗装设计规定
TTKAONKACa
8桥梁设备系统接口·
8.3通信与信号及其他
9耐久性设计及养护设施
耐久性设计
9.2养护设施
附录A
混凝十截面的受扭塑性抵抗矩及抗扭强度计算56
附录B牛腿计算
附录C桩基承台计算
附录D正交异性桥面板疲劳强度验算本规范用词说明
引用标准名录
附：条文说明
IKAONTKACa
General Provisions:
BasicRequirements
Contents
3.1Arrangementof Viaducts
3.2Arrangement of Bridge on the Rivers3.3BridgeDeckArrangement
3.4Railroads on Bridges
Ancillary Facilities
Brdge landscape
4Materials
Concretes
4.2Steel Reinforcement
4.3StructuralSteels
5.1Classification of Loads
5.2 Character Values of I.oads5.3Load Combinations
Stiffness
Structural Design ......
7. 1 General Requirements
7.2Concrete Structures
Steel Structures
Steel-concreteCompositeBeams7.5
Struetural Reguirements
Seismic Design Regquirements3
TKAONTKACa
8Interfacesof BridgesandEquiprnentSysterns8.1Rail
8.2PowerSupply:
8.3Communications,Signals and othersgDurabilityandMaintenance
Durability
9.2Maintenance
AppendixACalculation of PlasticTorsional Constantand Torsional Resistant of ConcreteSections
Appendix B Calculation of CorbelsAppendix CCaleulation of Piles and CapsAppendix DFatigue Sirength Check for Bridge Decks ......Explanation of Wording in This Code.List ofQuoted Standards
Addition:Explanation ofProvisions51Www.bzxZ.net
IKAONTTKACa
1.0.1为使城市轨道交通桥梁工程设计符合安全可靠、适用前久，技术先进、经济合理的要求，制定本规范1.0.2本规范适用于钢轮钢轨制式和跨座式单轨制式，最高运行速度不超过120km/h的城市轨道交通新建桥梁工程的设计本规范适用的桥梁跨度为：
梁式桥不大于150m;
斜拉桥和拱桥不大于400m：
结合梁不大于80m，
1.0.3桥梁主体结构设计使用年限应为100年1.0.4桥梁结构在制造、运输、安装和运营过程中应具有足够的强度、刚度、稳定性，并应满足使用耐久性要求。1.0.5桥梁设计应预留设备的安装、检修和更换条件，并应满足养护、维修的要求。
1.0.6城市轨道交通桥梁设计应采用百年一遇的洪水频率，对特别重要的桥梁可提高到三百年一遇，。1.0.7城市轨道交通桥梁工程设计除应符合本规范外，尚应符合国家现行有关标准的规定。
TTKAONTTKACa
2术语
2.0.1救援列车荷载rescuetrainload运营列在发生故障时：进行救援产生的附加荷载，2.0.2疲劳活载fatigueload
反复作儿于结构并引起交变应力的活荷载。2.0.3纵向水平力longitudinal forceduetocontinuouswelded rail
由桥梁和无缝线路间相对位移引起的水平力2.0.4断轨力breakingforceof continuous welded rail无缝线路钢轨突然折断引起桥梁与钢轨间相对位移产生的水平力。
2.0.5构件温差temperaturedifferencebetweendiffercntstructural elements
环境温度变化起不同构件之间的温度差值，2.0.6风-车-桥系统耦合振动分析analysisofwind-train-bridgecouplingvibration
建立列车-桥梁耦合振动模型，为求解风荷载作用下列车和桥梁振动响应而进行的非线性有限元分析2.0.7延性构件ducuilemember
空遇地震作用下，允许发生塑性变形的构件，2.0.8能力保护原则capacityprotectionprinciple罕遇地震作用下，使桥梁结构体系中延性构件和受能力保护的构件形成安全度等级差，以确保受能力保护的构件处于弹性范围之内的设计原则
2.0.9能力保护构件capacityprotectedmembe罕遇地震作用下，按能力保护设计原则设计的构件。2
3基本规定
3.1区间高架桥梁布置
3.1.1区间高架桥桥跨布置应根据地形地物、地面交通、城市景观等内系综合确定一般地段宜采用等跨布置简支梁式桥跨结构。
3.1.2城市轨道交通桥梁宜进行景观设计：景观设计官包括桥梁主体景观设计和景观工程设计。景观设计应根据城市规划要求、地域环境、历史文化传统和工程建设条件等因素综合确定。3.1.3区间高架桥上部结构的材料宜采用预应力混凝土，并宜采用预制架设、预制节段拼装的结构3.1.4区间高架桥的桥下净空高度应符合表3.1.4的规定，并宜预留不小于0.20m的安全值。
表3.1.4桥下净空高度（m）
交通方式
城市轨道
桥下交通类别
高速公路，一、二级公路
三、四级公路：城市道路机动车道城市道路机动车道（小客车）
城市道路非机动车道、人行道
城市有轨电车、城市无软电车、双层客车等特种车辆架空接触网城市轨道交道
接触轨城市轨道交通
高速铁路
菩通铁路
通行双层集装箱铁路
注：净高指桥下路面至梁底、桥下轨面至粱底的高度。最小净空高度
满足车辆通行
3.1.5区间高架桥桥墩边缘至机动车道边的净距应符合现行行业标准《城市道路工程设计规范》CII37和《公路工程技术标准》JTGBOI的规定。当区间高架桥敷设于道路中间时，道路中央分隔带宽度不宜小于4m。
3.1.6设置在地面车行道侧的墩柱宜设防撞设施：当跨越车行道的高架桥桥下净高小于5m时，应设置限高设施和警示标志。3.1.7当桥梁承台或扩大基础侵人车行道时，其顶面励置于路面以下，且理深不宜小于1.5m；基础设计时应计人车辆活载的附加作用。
3.1.8区间高架桥与架空高压线之间的最小垂直距离应符合现行国家标准《66kV及以下架空电力线路设计规范》GB50061I10kV~750kV架空输电线路设i规范GB50545、1C00kV架空输电线路设计规范》CB50665的规定。3.2区间跨河桥梁布置
3.2.1、区间跨河特大桥、大桥的桥位宜设置在河道顺直、河床稳定且地质良好的河段处：桥梁轴线宜与洪水流向正交3.2.2区间跨河桥的桥下净空应符合下列规定：1梁底应高出按设计频率的洪水位及具增高值加安全高度。安全高度应符合表3.2.2的规定，洪水位的增高值应根据雍水高、河湾超高、河床淤积及波浪高综合确定：表3.2.2桥下安全高度（m）
洪水期无大漂流物
洪水期有大漂流物
有泥石流
支承垫石顶面
2通航河流的桥下净空应根据航道等级按现行国家标准《内河通航标准》GB50139的规定执行：通行海轮的桥下净空应4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
