ICS33.100.10

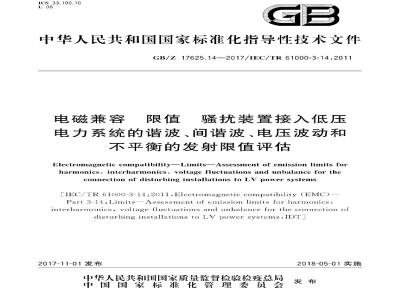

中华人民共和国国家标准化指导性技术文件GB/Z17625.14—2017/IEC/TR61000-3-14:2011电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估
Electromagnetic compatibility-LimitsAssessment of emission limits forharmonics, interharmonics, voltage fluctuations and unbalance for theconnection of disturbing installations to LV power systems[IEC/TR61000-3-14:2011,Electromagneticcompatibility(EMC)—Part 3-14:LimitsAssessment of emission limits for harmonics.interharmonics, voltage fluctuations and unbalance for the connection ofdisturbing installations to LV power systems,IDT2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
规范性引用文件
，术语和定义
基本EMC概念
兼容水平
间谐波
电压波动
不平衡
4.3规划水平
规划水平的指示值
基于规划水平的评估程序
EMC概念说明
发射水平
一般原理，
第1阶段：骚扰发射的简化评估
第2阶段：与实际系统特性相关的发射限值5.3
第3阶段：有条件地接受更高发射水平5.5
责任·
评估发射水平的通用导则.
评估点··
发射水平的概念
运行条件…
系统阻抗特性
通用叠加定律
闪变和快速电压变化.
7.4电压不平衡·
8低压系统中畸变装置的谐波发射限值8.1bzxZ.net
第1阶段：骚扰发射的简化评估
第2阶段：与实际系统特性相关的发射限值8.2
GB/Z17625.14—2017/IEC/TR61000-3-14.201次
GB/Z17625.14—2017/IEC/TR61000-3-14:20118.2.1
总发射值在用户装置间的分配
8.2.3单个发射限值…
8.2.4第2阶段的替代方法
8.3第3阶段：有条件地接受更高发射水平8.4间谐波的发射限值·
9低压系统中装置的电压波动发射限值：9.1第1阶段：骚扰发射的简化评估9.2第2阶段：与实际系统特性相关的发射限值9.2.1
总发射值在用户装置间的分配
9.2.3单个发射限值
9.3第3阶段：有条件地接受更高发射水平快速电压变化
一般考虑因素
发射限值
低压系统中不平衡装置的不平衡发射限值10
第1阶段：骚扰发射的简化评估：10.3第2阶段：与实际系统特性相关的发射限值10.3.1概述
10.3.2总发射值在不平衡源间的分配10.3.3单个发射限值
10.4第3阶段：有条件地接受更高发射水平11评估程序框图
附录A（资料性附录）推导特定类型低压电网限值一般方法的算例·附录B（资料性附录）特定装置发射限值一般计算方法的算例·…附录C（资料性附录）第2阶段的谐波发射限值：附录D（资料性附录）计算谐波和不平衡的衰减系数附录E（资料性附录）第3阶段谐波发射限值分配方法的算例…附录F（资料性附录）
附录G（资料性附录）
参考文献
附录E所述方法的应用示例
主要字母符号、下标和符号清单18
《电磁兼容限值》由以下部分组成：GB/Z17625.14—2017/IEC/TR61000-3-14:2011前言
GB17625.1—2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）；GB/T17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制；GB/Z17625.32000电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制；
GB/Z17625.4—2000日
电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估；GB/Z17625.52000
电磁兼容限值中、高压电力系统中波动负荷发射限值的评估；—GB/Z17625.6—2003电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制；
GB/T17625.7一2013电磁兼容限值对额定电流≤75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制；GB/T17625.82015电磁兼容限值每相输人电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值；GB/T17625.9—2016电磁兼容限值↑低压电气设施上的信号传输发射电平，频段和电磁骚扰电平：
GB/Z17625.14一2017电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估。本部分为《电磁兼容限值》的第14部分。本部分按照GB/T1.1一2009给出的规则起草，本部分使用翻译法等同采用IEC/TR61000-3-14：2011《电磁兼容（EMC）第3-14部分：限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T18039.3一2003电磁兼容环境公用低压供电系统低频传导骚扰及信号传输的兼容水平（IEC61000-2-2：1990IDT)；GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A）(IEC61000-3-2:2009.IDT);
GB/T17625.2一2007电磁兼容限值对每相额定电流≤16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制（IEC61000-3-3：2005，IDT）；GB/Z17625.4一2000电磁兼容限值中、高压电力系统中畸变负荷发射限值的评估(idt 61000-3-6:1996);
限值中、高压电力系统中波动负荷发射限值的评估—GB/Z17625.5—2000电磁兼容F(idt61000-3-7:1996)；
GB/T17625.7一2013电磁兼容限值对额定电流≤75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制（IEC61000-3-11:2000，MOD）；—GB/T17625.8—2015电磁兼容限值每相输人电流大于16A小于等于75A连接到公I
GB/Z17625.14—2017/IEC/TR61000-3-14:2011用低压系统的设备产生的谐波电流限值（IEC61000-3-12:2004，IDT）；GB/T17626.15—2011电磁兼容试验和测量技术闪炼仪
功能和设计规范（IEC61000-
4-15:2003.IDT)。
本部分做了下列编辑性修改：
本部分的标准名称改为《电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估》。本部分由全国电磁兼容标准化技术委员会（SAC/TC246)提出并归口。本部分起草单位：中国电力科学研究院、南方电网超高压输电公司、广东产品质量监督检验研究院、中国电子技术标准化研究院、国家电网公司、云南电力试验研究院、贵州电网有限责任公司凯单供电局本部分主要起草人：万保权、李妮、李澍森、肖遥、尹婷、石光明、张业茂、刘健犇、陈世钢、李睿、周兵王建华、曹敏。
1范围
GB/Z17625.14—2017/IEC/TR61000-3-14:2011电磁兼容限值骚扰装置接入低压电力系统的谐波、间谐波、电压波动和不平衡的发射限值评估
《电磁兼容限值》的本部分提供的原理指南可用作确定骚扰装置与低压公用电力系统连接要求的基础。对于本部分，骚扰装置指可产生骚扰（包括谐波和/或间谐波、电压闪变和/或快速电压变化，和/或电压不平衡）的装置（负载或发电装置）。本部分的主要目的是为系统运营商或业主的工程实践提供指导，以便为所有连接的用户装置提供足够的服务质量。在装置方面，本部分并不打算代替设备的发射限值标准。
注1：本部分中的低压指U.≤1kV。本部分论述了用于吸收骚扰的系统容量分配，并未论述如何减缓骚扰，也不涉及如何提高系统容量。
本部分仅适用于接人向（或可能向）其他低压负载或装置供电的低压公用电力系统的装置。本部分主要针对超过某最小容量的大型装置，此最小容量（Sm）由系统运营商或业主根据系统特性规定。注2：由于有最小容量的限制，本部分通常不适用于住宅用户装置。本部分的目的不在于为与低压系统相连的单个设备规定发射限值。已有适用的IEC产品类标准规定了低压设备的发射限值。这些标准确定发射限值是基于假设的与供电系统相连的装置中产生骚扰的设备的数量，型号及用途，同时依据了IEC60725中给出的参考阻抗，其被认为是代表性的小型住宅装置电源阻抗。该假设可能不适用于大型的低压装置，因此，本部分为大型装置提供确定发射限值的方法。
注3：符合本部分中方法所确定的发射限值，并不能免除遵守相关国家或地区法规中有关设备发射限值要求的义务。
本部分涉及低压装置产生的低频传导骚扰。考虑的骚扰为：谐波及间谐波；
闪变及快速电压变化；
一不平衡（负序分量）。
由于本部分概述的指南以某些简化的假设为基础，因此不能保证本方法在各种情况下始终能提供最佳解决方案，在全部或部分使用给出的评估程序时，应从工程角度作出判断，灵活合理地使用。系统运营商或业主负责详细规定对骚扰装置与系统连接的要求。应将骚扰装置理解为用户的整体装置（即包括骚扰和非骚扰部分）。本部分为大型低压装置确立发射限值提供推荐程序。为使任何电网运营商或业主充分应用本部分，专家可能需要获取针对特定类型低压运行电网的适用因素注4：在某些情况下，通过为所有低压电网绘制一组表格的方式简化发射限值的做法可能会使限值过于保守。本部分的主要内容给出了为与低压电网相连的大型装置分配谐波、电压波动及不平衡发射限值的一般程序。
本部分的附录给出了附加信息，特别是：附录A给出了配电专家或依据国家规范进行技术运用的实例，以便从一般方法中根据具体网络特性导出其自身的限值
一附录B在低压电网局部参数的基础上给出了配电运营商连接具体装置的运用实例。1
GB/Z17625.14—2017/IEC/TR61000-3-142011一附录C和附录D给出了用于导出和了解本部分程序的理论基础的详情。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4365—2003电工术语电磁兼容［IEC60050（161)：1990.IDTGB/Z18039.52003电磁兼容环境公用供电系统低频传导骚扰及信号传输的电磁环境(IEC/TR61000-2-1:1990.IDT)
IEC/TR60725测定每相额定电流不大于75A的电气设备扰特性的参考阻抗和公用供电网络阻抗的考虑（Considerationof reference impedances andpublic supplynetwork impedances foruseindetermining disturbance characteristics of electrical equipment having a rated current 75 A perphase)
IEC61000-2-2：2002电磁兼容（EMC）第2-2部分：环境公用低压供电系统低频传导骚扰及信号传输的兼容水平[Electromagneticcompatibility（EMC）Part2-2：Environment—Compatiblitylevels for low-frequency conducted disturbances and signalling in public low-woltage power supply sys-tems]
IEC61000-3-2电磁兼容（EMC）第3-2部分：限值谐波电流发射限值（设备每相输人电流≤16 A)[Electromagnetic compatibility (EMC)-Part 3-2: Limits-Limits for harmonic current emis-sions(equipmentinputcurrent16Aperphase)]IEC61000-3-3电磁兼容（EMC）第3-3部分：限值对每相额定电流≤16A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪变的限制［Electromagneticcompatiblity(EMC)-Part 3-3: Limits-Limitation of voltage changes, voltage fluctuations and flicker in publiclow-voltage supply systems.for equipment with rated current ≤16 A per phase and not subject toconditionalconnection
IEC/TR61000-3-6:2008电磁兼容（EMC）第3-6部分：限值畸变装置与中压、高压和超高压电力系统连接的发射限值评估[Electromagneticcompatibility（EMC）一Part3-6：Limits一Assessmentof emission limits for the connection of distoring installations to MV. HV and EHV power systemsIEC/TR61000-3-7:2008电磁兼容（EMC）第3-7部分：限值波动负荷装置与中压、高压和超高压电力系统连接的发射限值评估［Electromagneticcompatibility（EMC）一Part3-7：Limits一Assessment of emission limits for the connection of fluctuating load installations to MV, HV and EHVpower systems
IEC61000-3-11电磁兼容（EMC）第3-11部分：限值对额定电流≤75A且有条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪变的限制［Electromagneticcompatiblity(EMC)Part 3-ll:LimitsLimitation of voltage changes,voltage fluctuations and flicker in publiclow-voltage supply systems-Equipment with rated current ≤75 A and subject to conditional connec-tion
IEC61000-3-12电磁兼容（EMC）第3-12部分：限值每相输人电流>16A且≤75A的设备接人公用低压供电系统产生的谐波电流限值［Electromagneticcompatibility（EMC）一Part3-12：Lim-itsLimits for harmonic currents produced by equipment connected to public low-voltage systemswithinputcurrent>16Aand≤75Aperphase)]IEC/TR61000-3-13：2008电磁兼容（EMC）第3-13部分：限值不平衡装置与中压、高压和超高压电力系统连接的发射限值评估[Electromagneticcompatibility（EMC）一Part3-13：Limits一As-2
GB/Z17625.14—2017/1EC/TR61000-3-14:2011sessment of emission limits for the connection of unbalanced installations to MV, HV and EHVpower systems
IEC61000-4-15电磁兼容（EMC）第4-15部分：试验和测量技术闪变仪功能和设计规范[Electromagnetic compatiblity (EMC)-Part 4-15:Testing and measurement techniques—FlickermeterFunctional and design specifications3术语和定义
GB/T4365—2003界定的以及下列术语和定义适用于本文件。3.1
周（日）95%（99%）概率值95%（99%）probabilityweekly（daily）value在一周（天）的95%（99%）时间内不超出的数值。3.2
协议容量agreedpower
用户、系统运营商或业主协商一致的骚扰装置的视在功率值。如果有若干个接人点，则每个接入点的协议容量可能不同
用户customer
通过系统运营商或业主连接至或有权连接至供电系统的装置的运营人员，公司或机构。3.4
t（electromagnetic)disturbance（电磁）骚扰
电磁环境中任何可能引起电气设备偏离其预期性能的电磁现象。3.5
骚扰水平disturbancelevel
按规定的方法测量和评估的电磁骚扰的量级或幅值。3.6
骚扰装置disturbinginstallation可能对接人的供电系统造成电压或电流骚扰的整体电气装置（包括骚扰和非骚扰部分）。注：在本部分中，所有涉及的骚扰装置不仅包括负载，还包括发电设备3.7
电磁兼容性electromagnetic compatibility；EMC设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
注1：电磁兼容性指在任何一种情况下骚扰发射水平足够低且抗扰度水平足够高，使所有装置，设备和系统均能正常运行的电磁环境条件。
注2：只有在发射和抗扰度水平受控，使任何一个位置的装置，设备和系统的抗扰度水平未被此位置因所有骚扰源和其他因素（例如：电路阻抗）的发射总量产生的骚扰水平超过的情况下，才能实现电磁兼容性。通常，如果偏离正常运行的概率足够小，可认为具有兼容性。见GB/Z18039.5—2003中第4章。注3：根据上下文，兼容性可理解为特指单一骚扰或一类骚扰注4：电磁兼容性也用于描述装置、设备和系统互相之间或因电磁现象而产生的负面电磁影响的研究领域3.8
（电磁）兼容水平（electromagnetic）compatibilitylevel在特定环境中用作参考水平以协调确定发射和抗扰度限值的规定的电磁骚扰水平。注：通常，选择的兼容水平应被实际骚扰水平仅以小概率（例如5%)超出。3
GB/Z17625.14—2017/IEC/TR61000-3-14:20113.9
发射emission
从电磁骚扰源向外发出电磁能的现象。注1：改写GB/T4365—2003，定义161-01-08注2：本部分中，发射指可造成供电电压畸变、波动或不平衡的现象或传导电磁骚扰。3.10
emissionlevel
发射水平
用规定方法评估和测得的由特定装置、设备、系统或整体骚扰装置发射的某给定电磁骚扰的水平。3.11
Temission limit
发射限值
针对特定装置、设备、系统或整体骚扰装置规定的最大发射水平。3.12
发电设备generatingplant
任何产生电能的设备，以及与之相连的设备或辅助设备（例如，单元变压器或换流器）。3.13
（对骚扰的）抗扰度
immunity (to a disturbance)
在存在电磁骚扰的情况下，装置、设备或系统具有不降低其运行性能的能力。3.14
抗扰度水平immunitylevel
接人在特定装置、设备或系统上而其仍能正常工作并保持其声明性能等级的某给定电磁骚扰的最大水平。
装置容量
installation size
大型装置
largeinstallation
协议容量大于或等于系统运营商或业主规定容量的装置注：本部分中，该规定容量定义为S.m3.15.2
小型装置
small installation
协议容量小于系统运营商或业主规定容量的装置。注：本部分中，该规定容量定义为Smin。3.16
正常运行条件normal operatingconditions系统或骚扰装置的运行条件通常包括：所有发电侧变化、负载变化和无功补偿或滤波器状态（例如，并联电容器状态），维护和建设工作期间的停运和安排，所考虑系统或骚扰装置设计的非理想运行条件和正常偶发事件。
注：正常带系统运行条件通常不包括：因超出系统安全标准计划的某种故障或一系列故障，异常情况和无法避免的情况（例如，不可抗力、异常天气情况和其他自然灾害、公共机构行为和劳工行动）而产生的条件；系统用户大大超出其发射限值或未遵守连接要求的情况；为了在维护或建设工作期间向用户供应电力而采取的临时发电或供电安排，否则供电会中断。
规划水平planninglevel
在特定环境中，用于特定系统作为确定装置发射限值的参考值的特定骚扰水平，以便协调该限值与拟连接至供电系统的设备和装置的所有限值。注：规划水平被视为由相关区域负责规划和运营供电系统的人员规定的本地内在质量目标。4
公共耦合点pointofcommoncoupling；PCcGB/Z17625.14—2017/1EC/TR61000-3-14:2011公用供电系统中电气上与所连装置距离最近的点，在这一点已接上或者可以接上其他装置。PCC是位于所考虑装置上游的点。
注：供电系统在使用上被视为是公用的，但在所有权上不是公用的。3.19
连接点pointof connection；POC公用供电系统中所考虑装置已接上或可以接上的点。注：供电系统在使用上被视为是公用的。但在所有权上不是公用的。3.20
评估点point of evaluation;POE公用供电系统中的点，将按照发射限值在此点评估给定装置的发射水平。此点可以是PCC或POC，或由系统运营商或业主规定或约定的任何其他点。注：供电系统在使用上被视为是公用的，但在所有权上不是公用的。3.21
公用低压电力系统
public low-voltage power system向若干装置或用户供电或可能供电的低压电力系统。注：供电系统在使用上被视为是公用的，但在所有权上不是公用的。3.22
量shortcircuitpowen
短路容量
供电系统中某点的对称三相短路容量的初始理论计算值，单位为兆伏安（MVA）。可以认为短路容量是对称短路电流初始值，标称系统电压与系数/3的乘积，忽略非周期分量（DC）3.23
支线spun
引自主馈线的馈线支线（通常用于中压和低压馈线）3.24
供电系统supplysystem
由以各级电压运行的所有线路、开关设备和变压器组成，并与用户装置连接的输电系统和配电系统。
系统运营商或业主systemoperatororowner负责与那些寻求建立负载连接或向配电系统发电的用户达成技术连接协议的实体。3.26
传递系数（影响系数）transfercoefficient（influencecoefficient）在各种运行条件下能在两母线之间或电力系统的两部分之间传输的骚扰的相对水平。3.27
与现象相关的定义
谐波harmonics
定义3.27.1～3.27.9与谐波相关。它们基于离散傅立叶变换法（DFT)对系统电压或电流的分析这是IEC60050-101：1998中定义101-13-09的傅立叶变换的应用实例。注1：时间函数（不管是否是周期函数）的傅立叶变换是频域中的函数，通常称为时间函数的频谱，或简称频谱。如果时间函数为周期函数，则频谱由离散线（或分量）组成。如果时间函数不为周期函数，则频谱是连续函数，以指示所有频率的分量。
GB/Z17625.14—2017/IEC/TR61000-3-14:2011注2：为简单起见，本部分中的定义仅指（间)谐波分量。然而，这点不得视为对其他IEC文件中给出的其他定义的使用限制，例如IEC61000-4-7中，（间)谐波群或子群更适合测量快速变化的信号。3.27.1
基波频率fundamental frequency根据时间函数的傅立叶变换获得的频谱频率，指的是频谱的所有频率。在本部分中，基波频率与供电频率相同。
注：如果是周期函数，基波频率一般等于与函数周期对应的频率。3.27.2
fundamental component
基波分量
频率为基波频率的分量。
harmonic frequeney
谐波频率
为基波频率整数倍的频率。谐波频率与基波频率之比为谐波次数（推荐符号：h）。3.27.4
谐波分量harmoniccomponent
具有谐波频率的任何分量。为简洁起见，此分量可简称为谐波。3.27.5
interharmonic frequency
间谐波频率
不为基波频率整数倍的任何频率。注1：从谐波次数扩展，间谐波次数是间谐波频率与基波频率之比。该比值不为整数（推荐符号：m）注2：如果m<1，则可能会用到术语次谐波频率。3.27.6
间谐波分量
interharmonic component
具有间谐波频率的分量。为简洁起见，此分量可简称为间谐波。3.27.7
总谐波畸变
totalharmonicdistortion
最高到指定谐波次数（H）的所有谐波分量之和的方均根值与基波分量的方均根值之比。THD
式中：
电流或电压：
基波分量的方均根值；
谐波次数；
h次谐波分量的方均根值：
通常为40或50，根据应用而定。distorting installation
畸变装置
可能会对所连接供电系统造成电压或电流畸变的整体电气装置（包括畸变和不畸变部分）注：在本部分中，所有畸变装置不仅包括线性和非线性负载，还包括发电设备和任何非正弦电流发射源（例如，再生制动系统）。
非线性负载或设备（见畸变装置）non-linearloadorequipment（seedistortinginstallation）在正弦电压供电下产生非正弦电流的任何负载或设备。6
