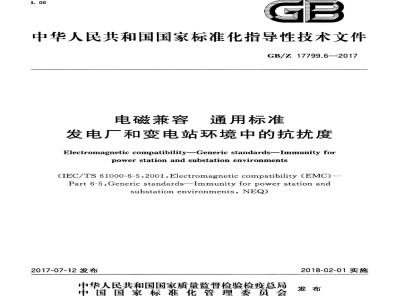

中华人民共和国国家标准化指导性技术文件GB/Z17799.6—2017
电磁兼容
通用标准
发电厂和变电站环境中的抗扰度Electromagnetic compatibility-Generic standards-Immunity forpower station and substation environments(IEC/TS61000-6-5:2001,Electromagneticcompatibility(EMC)-Part6-5:GenericstandardsImmunityforpower stationandsubstationenvironmentsNEQ)
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施
GB/Z17799.6—2017
规范性引用文件Www.bzxZ.net
术语和定义
电磁环境
抗扰度要求和型式试验
试验条件…
性能判据·
9符合性文件·
附录A（资料性附录）
附录B（资料性附录）
参考文献
关于电磁现象及其典型来源和起因电磁骚扰对设备和系统功能的影响概述10
《电磁兼容通用标准》目前包括以下部分：电磁兼容
电磁兼容
电磁兼容
—电磁兼容
通用标准居住、商业和轻工业环境中的抗扰度试验；通用标准
工业环境中的抗扰度试验；
居住、商业和轻工业环境中的发射；通用标准
通用标准
工业环境中的发射；
通用标准室内设备高空电磁脉冲（HEMP)抗扰度：电磁兼容
电磁兼容通用标准发电厂和变电站环境中的抗扰度。本部分为电磁兼容通用标准》的第6部分，本部分为指导性技术文件。本部分按照GB/T1.1一2009给出的规则起草。GB/Z17799.6—2017
本部分使用重新起草法参考IEC/TS61000-6-5：2001《电磁兼容第6-5部分：通用标准发电厂和变电站环境中的抗扰度》编制，与IEC/TS61000-6-5：2001的一致性程度为非等效。本部分与IEC/TS61000-6-5：2001的技术性差异及其原因如下：一外壳端口抗扰度试验项目增加了脉冲磁场和阻尼振荡磁场抗扰度试验，低压交流输人/输出电源端口抗扰度试验增加了交流电源端口谐波、间谐波及电网信号的低频抗扰度试验。上述增加的项目均为目前国内实际开展的电磁兼容试验项目。脉冲磁场和阻尼振荡磁场抗扰度试验的等级取5级，按GB/T17626.9和GB/T17626.10中严酷的工业环境进行要求；交流电源端口谐波、间谐波及电网信号的低频抗扰度试验的等级取2级，按GB/T17626.13中的公用连接点（PCC)和内部连接点（IPC进行要求。本部分做了如下编辑性修改：
—删除了IEC/TS61000-6-5：2001的英文原文前言和引言；-调整了IEC/TS61000-6-5：2001中的图和表位置。本部分由全国电磁兼容标准化技术委员会（SAC/TC246）提出并归口。本部分起草单位：中国电力科学研究院、华北电力大学国网电力科学研究院，北京四方继保自动化股份有限公司，施耐德电气中国有限公司。本部分主要起草人：张建功、赵军、赵志斌、肖保明、贾刚、李富同、干喆渊、李妮、路遥、倪园。I
Hii KAoNhi KAca
HiiKAoNiKAca
1范围
电磁兼容通用标准
发电厂和变电站环境中的抗扰度GB/Z17799.62017
本部分适用于电力系统发电、输电、配电所用设备以及相关通信系统的抗扰度要求。适用的场所为电力系统安装设备的发电厂和变电站，本部分给出的抗扰度要求适用于频率范围为0Hz～400GHz内所关注的电磁现象，所涉及的试验方法、试验仪器设备与配置以GB/T17626为依据。本部分提出的抗扰度要求适用于满足设备和系统在实现功能和完成任务时的特定需求，以确保在实际电磁环境下可靠运行，并给出了针对不同功能的抗扰度试验性能评判依据。本部分给出了安装在发电厂和变电站设备的不同抗扰度试验要求。在特殊条件下，电磁骚扰水平可能超出本部分所规定抗扰度试验等级，那么在这种情况下应采取相应的减缓措施。不含电子电路的高压和大功率设备（一次系统）不在本部分规定的范围内。本部分不涉及设备的安全要求，比如在抗扰度试验之前进行的冲击防护、绝缘和耐压等试验。本部分不涉及电磁发射要求。电磁发射要求请查阅其他相关标准（如GB7251.1、GB/T18657.1等）。如果没有专用的产品和产品类标准存在，通用的标准为GB17799.4。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4365电工术语电磁兼容（GB/T4365—2003，IEC60050（161)：1990，IDT）GB/T7251.1低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备(GB7251.1-2005.IEC61439-1.1999.IDTGB/T17618信息技术设备抗扰度限值和测量方法（GB/T17618—2015，CISPR24：2010，IDT）电磁兼容试验和测量技术抗扰度试验总论（GB/T17626.1一2006，GB/T17626.1
IEC61000-4-1:2000,IDT)
试验和测量技术青
静电放电抗扰度试验（GB/T17626.2—2006，GB/T17626.2电磁兼容
IEC61000-4-2.2001IDT)
GB/T17626.3电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验（GB/T17626.3一2006,IEC61000-4-3:2002IDT)
试验和测量技术
电快速瞬变脉冲群抗扰度试验（GB/T17626.4一GB/T17626.4电磁兼容
2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容
IEC61000-4-5:2005,IDT)
试验和测量技术
浪涌（冲击）抗扰度试验（GB/T17626.5—2008，GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（GB/T17626.6-2008IEC61000-4-6:2006IDT)
GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验（GB/T17626.8—2006，IEC61000-4-8:2001,IDT)
HiKAoNhi KAca
GB/Z17799.6—2017
GB/T17626.9电磁兼容试验和测量技术脉冲磁场抗扰度试验（GB/T17626.92011，IEC61000-4-9:2001,IDT)
试验和测量技术
GB/T17626.10电磁兼容
阻尼振荡磁场抗扰度试验（GB/T17626.10一1998,IEC61000-4-10.1993IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验(GB/T17626.112008,IEC61000-4-11:2004.IDT)GB/T17626.12电磁兼容试验和测量技术IEC61000-4-12:2006,IDT)
振荡波抗扰度试验（GB/T17626.12一2013，GB/T17626.13电磁兼容试验和测量技术交流电源端口谐波，谐间波及电网信号的低频抗优度试验（GB/T17626.132006，IEC61000-4-13:2002IDT）GB/T17626.16电磁兼容试验和测量技术0Hz～150kHz共模传导扰抗扰度试验(GB/T17626.16—2007,IEC61000-4-16:2002,IDT)GB/T17626.17电磁兼容试验和测量技术直流电源输入端口纹波抗扰度试验(GB/T17626.17-2005,IEC61000-4-17.2002,IDT)GB/T17626.29电磁兼容试验和测量技术直流电源输人端口电压暂降、短时中断和电压变化的抗扰度试验（GB/T17626.292006，IEC61000-4-29：2000，IDT）GB17799.4电磁兼容通用标准工业环境中的发射标准（GB17799.4—2012，IEC61000-6-4：2011,IDT)
GB/T18657.1
远动设备及系统第5部分：传输远约第1篇：传输顿格式（GB/T18657.1-2002IEC60870-5-1:1990,IDT)
3概述
按照制造商要求安装并应用在发电厂和变电站的电气设备在受到安装场所典型的传导，辐射电磁骚扰影响时，能够按规定的性能继续运行是至关重要的。在GB/T17626.1中对这些电磁现象进行了描述。有关电磁骚扰来源和起因的资料参见附录A。本部分所规定的抗扰度要求是与这些设备所在的电磁环境相一致的。有关抗扰度的技术要求是根据端口类型给出的。抗扰度等级是按照设备所处的电磁环境及若干设备的可靠运行经验选择的。
为了能够准确地表达试验结果和设备验收原则，本部分第9章对符合性文件作了说明。4术语和定义
GB/T4365界定的以及下列术语和定义适用于本文件。4.1
设备equipment
供最终使用的具有特定设计功能的产品。4.2
系统system
为完成某一特定的工作任务，由若干台设备组合而成的具有单一功能的成套装置。4.3
设施installation
为完成特定任务，在给定位置安装的设备或系统的组合。2
HiiKAoNniKAca
端口port
给定设备与外部电磁环境间的特定接口（见图1）。电源端口
交流输入/输出
直流输入/输出
外壳端口enclosureport
外壳端口
功能接地端口
图1设备的端口示意图
设备的物理边界，电磁场通过这个边界可以向外辐射或进入。4.6
cableport
电缆端口
信号端口
本地连接
现场连接
至高压设备
远程通信
导线或电缆与设备相连接的端口，包括电源端口、信号端口和功能接地端口。4.6.1
电源端口
powerport
为设备供电或由设备向外供电的端口（见图2）。装在一个柜内的设备
电源输入
电源输入
供电设备
外部设备
电源输入powersupplyinput
电源输出
电源输入
(信号）
供电单元
单元1
单元2
单元3
单元4
内部电源连接线
电源输出
电源输入
电源端口示意图
外部设备
GB/Z17799.6—2017
组装在一个柜内的设备的电源输人：该柜的电源端口被认为是其中任何一个组件的电源端口；组装在一个柜内的外部单元的电源输人，设备的外部单元可以由该设备或由一个外部电源进行供电。4.6.1.2
电源输出
powersupplyoutput
由设备，例如电力变流器，向外供电。4.6.2
信号端口signalport
用于本地连接、现场连接，以及连接至高压设备和/或通信设备的端口。3
HiKAoNhi KAca
GB/Z17799.6--2017
本地连接local connections
位于同一个地网的，与站内二次设备的电缆连接，例如：控制室、设备室与一次设备区域的电缆连接；一与低压电源设备的电缆连接；一高压变电站维继保室或通信室内没有采取减缓措施的电缆连接：一现场总线。
注：二次设备由信号电缆功能的端口（例如4mA～20mA)被视为信号端口。4.6.2.2
现场连接field connections
控制室与通信室，继电保护小室之间的电缆连接，以及继电保护小室内未采取减缓措施的电缆连接，4.6.2.3
Econnections to HV equipment与高压设备的连接
次设备与断路器，电流互感器，电压互感器和电力线载波系统等高压设备的连接。4.6.2.4
通信连接telecommunicationconnections与电信网络或远方设备连接，其通信电缆可达现场地网边缘且无需特定绝缘隔离。4.6.3
功能接地端口functional earthport非信号或电源端口，非为电气安全目的而接地的电缆端口。5电磁环境
本部分适用范围为发电厂和电压等级不低于35kV的中压和高压变电站（包括空气绝缘开关和气体绝缘开关变电站）。安装于工业区、商业区和居民区的配网设施不在本部分适用范围。在有些情况下，电力部门为了改善电磁环境、降低对设备的抗扰度要求，采用特殊的减缓措施，如使用特殊电缆或区域屏蔽等方式。此时，充许使用不满足本部分规定要求的设备。在发电厂和变电站，屏蔽和非屏蔽电缆用于设备间的连接。如果使用屏蔽电缆，电缆屏蔽层需要根据传输信号类型按相应规则在本地接地。6抗扰度要求和型式试验
以下给出的抗扰度要求和型式试验是基于附录A中列举的实际电磁现象。由表1一表5给出各个端口的具体要求。
发电广和变电站设备的要求基于图3和图4。对外壳、电源输人和功能地端口的要求根据设备的位置来确定。除非特别规定，认为某一位置的所有设备的电源输人是相同的，没有采取特别的电磁兼容措施。信号端口的要求根据连接类型来确定。在以下的图和表中，不同位置由带方框的大写字母来表示，不同类型的连接由带圆圈的小写字母来表示。位置：
G：发电厂和中压变电站
国：高压变电站
iiKAoNniKAca
回：受保护区域
信号连接：
①本地连接
①现场连接
?连接到高压设备
①连接到远方通信设备
?保护区，如屏蔽室内的连接
GB/Z17799.6—2017
试验需要按照表1一表5中提出的相关基础试验标准，以确定的可重复的方式来实施。各个抗扰度试验的基础标准不在此处重复，但试验标准实际应用时的其他的信息由本部分给出。表中的抗扰度试验以型式试验来执行，每个抗扰度试验单独进行。抗扰度试验与低频和高频的传导和辐射现象相关，骚扰形式在表6中给出，骚扰可能是经常发生的或者偶尔发生的连续的、单个的或重复的暂态现象。安装在保护区域且不与其他区域直接连接的设备，不需要满足本部分的抗扰度要求，但需要满足相关的通用或产品标准。
屏蔽图
屏蔽区V
控制室
远方接地
说明：
接地网
美锅炉、发电机、涡轮机、开关、中压变电站等：控制设备、继电器、换流继电器等。外壳端口、电源端口和功能地端口位置类型：?
设备间
操作间
G发电厂和中压变电站的工作区域，如控制室、设备间或操作间。H高压变电站的工作区域，如控制楼、继电保护小室或开关场。P受保护的区域，如在控制室内的一个屏蔽区。信号端口连接类型：
①本地连接，如控制室或设备间内的连接。①现场连接，如处理单元与设备间之间的连接。与高压设备连接，如与断路器、电压互感器、电流互感器等的连接。①通信连接，如与电力线载波或远程终端单元的连接。?受保护区域的连接，如屏蔽室内的连接。图3发电厂和变电站设备连接示意图D
接地连接
继电保护室
远方接地网
HiKAoNniKAca
GB/Z17799.6—2017
通信室/楼
远方接地
说明：
*此处特殊的减缓措施适用（如屏蔽）。控制楼
屏敲区
外壳端口、电源端口和功能地端口位置类型：同
接地网
H高压变电站的工作区域，如控制楼、继电保护小室或开关场。P受保护的区域，如在控制室内的一个屏蔽区。信号端口连接类型：
①本地连接，如控制室或设备间内的连接。①现场连接，如开关场及继电保护小室内控制设备间的连接。①与高压设备连接，如与断路器，电压互感器、电流互感器等的连接。①通信连接，如与电力线载波或远程终端单元的连接。受保护区域的连接，如屏蔽室内的连接。回
维电保护室
图4空气绝缘变电站（AIS)设备连接示意图表1外壳端口抗扰度要求
设备安装位置”
发电厂和MV
试验项目
工频磁场
脉冲磁场
阻尼振荡磁场
基础标准
GB/T17626.8
GB/T17626.9
GB/T17626.10
变电站设备回
试验值
3A/m连续
100A/m连续
1000A/m1s
1000A/m
100A/m
HV变电站设备国
试验值
3A/m连续
100A/m连续
1000A/m1s~
1000A/m
100A/m
开关场面
高压设备
电力线
仅适用于CRT显示
器，参考CISPR24中
仅适用于容易受到磁
场影响的设备，如霍尔
器件、磁场传感器等
试验项目
射频辐射抗
静电放电
基础标准
GB/T17626.3
GB/T17626.2
表1(续）
设备安装位置：
发电厂和MV
变电站设备G
试验值
10V/mc
80 MHz~1GHz
1.4GHz~2.7GHz
6kV接触放电
8kV空气放电
HV变电站设备H
试验值
10V/ms
GB/Z17799.6-2017
满足该要求通常可以在
80MHz~1GHz
距离安装设备1m~2m
1.4GHz~2.7GHz
距离使用便携辐射设备
6kV接触放电
8kV空气放电
G和H参考图3和图4，安装在受保护区域P内的设备参考通用标准或者产品标准。1GHz以上测试的频率范围参考基础标准的规定。更高等级的测试要求根据所处环境的严酷程度给出（如临近广播站等）。安装在严酷电磁环境中的设备应采用更高等级的试验值，如安装在户外的设备。表2信号端口抗扰度要求
连接类型
本地连接①
试验项目
2.2线对地
线对线
基础标准
抗GB/T
阻尼振
电快速瞬GB/T
变脉冲群
射频场感
应的传导
试验值
开关场
试验值
30V连续
300V持续
连接到
高压设备?
试验值
30V连续
300V持续
通信?
试验值
30V连续
300V持续
对于平衡线和短距
离数据母线应参考
GB/T17626.5的
试验波形频率取
1MHz(对于GIS安
装的二次设备应取
更高的频率）
试验值为4kV时重
复率取2.5kHz
10V=140dB(μV)
①O参考图3和图4，安装在受保护区域P内的设备参考通用标准或者产品标准的要求。建议用波形为10/700μs的冲击电压对与通信网络或远程设备连接的信号端口进行试验。仅适用于与电力线载波机的连接7
GB/Z17799.6—2017
试验项目
电压跌落
表3低压交流输入/输出电源端口抗扰度要求设备安装位置.
发电厂和MV
基础标准
GB/T17626.11
电压中断
线对地
线对线
电快速瞬变脉
阻尼振荡波
GB/T17626.5
GB/T17626.4
GB/T17626.12-
射频场感应的
传导疆扰
谐波抗扰度
GB/T17626.6
GB/T17626.13
变电站设备G
试验值
HV变电站设备H
AU30%持续1个周期
AU60%持续50个周期
AU100%持续5个周期
AU100%持续50个周期
奇次谐波、偶次
试验值
奇次谐波、偶次
G和H参考图3和图4，安装在受保护区域F内的设备参考通用标准或者产品标准。对额定输人电流大于16A的设备，应仅限于对电子设备/模块等的电源端口进行试验。仅适用于直接与低压电源相连的电源端口。表4低压直流输入/输出电源端口抗扰度要求设备安装位置b
发电厂和MV
试验项目
电压跌落
电压中断
直流电源端口
的纹波
基础标准
GB/T17626.29
GB/T17626.17
变电站设备
试验值
HV变电站设备
AU30%持续0.1s
AU60%持续0.1S
AU100%持续0.05s
试验值
不适用于交流输出端口
试验波形频率取
1MHz（对于GIS安装
的二次设备应取更高
的频率）
10V=140dB(μV)
不适用于直流输出端口
