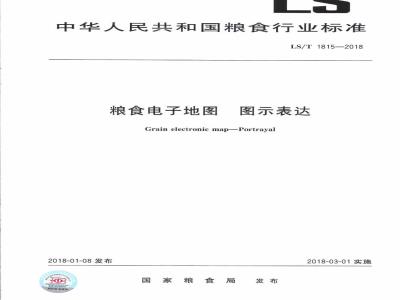

标准图片预览
标准内容
ICS35.240.99
中华人民共和国粮食行业标准
LS/T1815—2018
粮食电子地图
图示表达
Grain electronicmapPortrayal2018-01-08发布
国家粮食局
2018-03-01实施
LS/T1815—2018
规范性引用文件
术语和定义
基本要求
粮食电子地图图示符号规则
6粮食电子地图图示符号
参考文献
本标准按照GB/T1.1—2009给出的规则起草。本标准由国家粮食局提出。
本标准由全国粮油标准化技术委员会（SAC/TC270）归口。LS/T1815—2018
本标准起草单位：国家信息中心、北京方位捷讯科技有限公司、国家粮食局科学研究院、国贸工程设计院、河南工业大学、南京财经大学。本标准主要起草人：徐枫、宦茂盛、侯璐、李素云、魏慧军、王子亮、郑蕾、熊兴玉、马建勋、王涛、曹琳、甄彤、丁伟、吴建军、曹杰。
1范围
粮食电子地图
图示表达
LS/T18152018
本标准规定了粮食电子地图地理要素图示表达的基本原则、表示方法和图示符号。本标准适用于粮食行业相关信息系统电子地图的设计、开发、展现和输出。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T168202009地图学术语
GB/T17694地理信息术语
GB/T24355地理信息图示表达
CH/Z9010—2011地理信息公共服务平台地理实体与地名地址数据规范3术语和定义
GB/T17694—2009中界定的以及下列术语和定义适用于本文件。3.1
图eletronicmap
电子地图
借助视屏技术显示的数字地图。[GB/T16820—2009，定义7.78]
图示表达
portrayal
人类对信息的表示。
[GB/T17694—2009，定义B.360]3.3
图thematicmap
专题地图
着重表示自然现象或社会现象中的某一种或几种要素的地图。［GB/T168202009，定义7.5]
图元geometricprimitive
表示空间内单一、连续和同质元素的几何对象，一般为点、线、面。［CH/Z9010—2011，定义3.3]
annotationbzxz.net
为清晰表达说明性资料而采用的标记。注：数字、文本、符号、标志等。［GB/T24355—2009，定义4.1]
TTKAONIKAca
LS/T1815—2018
4基本要求
4.1总则
本标准遵循GB/T24355中确定的以及以下原则：粮食电子地图图元应反映系统中地理要素的典型特征：a
粮食信息地图图元应尽可能反映粮食行业长期形成的专业认知与约定俗成的行业习惯和表达b)
方式；
地图图元应采用通用的样式，尊重使用者的使用习惯，应简洁实用、色彩柔和、特征分明，体现严肃、庄重、大方的特色
d）地图图元与基础底图要素应协调一致，不应出现盾4.2地图图元符号设计
地图图元符号设计应遵循以下原则：a）应尽量选用已有国家、粮食行业标准的地图图元符号；没有标准的，应采用约定俗成的符号或颜色
一要素的线划粗细、符号大小颜色注记家体和走间应一致同
表示应具有延续性规律性
具有定位意义的点线符专应明确；一要靠的不同比例尺图元
要求（屏幕地图符号尺子应相应加大）：地图图元符号的大小应满足如下享点状符号：线条租细应大于或等于0.08mm个体符号大小应大于0.8mm×1.0mm，线状符号：线条粗细应大于或等于0.08mm面状符号：面状填充符号的内部结构线间距应大于0.8mm类
美型图图班一
般最小面积为
3mm~4mm分布图图斑最小面积可为1mm4.3图例注记
4.3.1大小
同类信息注记按其重要性程度依次由大到小设定，字体大小级差随字体的加大而增大。尺寸设置依据地图载体的不同而存在差异，打印地图时的注记字高应大于或等于1.5mm。4.3.2位置
图例注记的位置应遵循以下要求地理要素名称注记的位置应能清晰标示其所说明地理实体的位置和范围。注记的字头朝向：a
如果图面上经纬线可见并醒日，则注记应和纬线方向平行，否则注记和地图上下图廓平行；b)
定点符号的注记一般采用横向排列，并按点状符号的右、左、下、上、其他的位置顺序选择标注；线状实体沿线状符号走向排布，河流注记应位于河流的同侧，山脉注记应位于山脊线位置，且同一图幅内可重复注记，等值线注记配置在等值线上，d
面状要素注记位于实体区域内，面积较小难以在实体区域内标注时宜置于区域外，并加指示线表示，其注记排列与区域形状大体一致，规则几何形状以横向或竖向排列，特殊何形状中名称注记宜采用斜排方式。
4.3.3字间距
散列式注记依据实体的范围确定，注记长度不应超出其面积区域选定注记方向线长度的2/3；整列2
-KAONIKAca
LS/T1815—2018
式注记采用零间距。注记与所注对象保持适当间隔，不能相互压盖，最好注在空白处。5粮食电子地图图示符号规则
5.1图示符号组合规则
粮食电子地图图示符号共分为粮食行业机构和事业单位、社会组织、粮食经营个体、粮食企业、粮油设施、粮油品种、粮食物流、粮食不友好地理要素共八大类要素，各大类要素的符号组合规则如下：a）粮食行业机构和事业单位
粮食行业机构和事业单位类要素的图示符号共性特征是圆形和麦穗，圆形内左右对称分布一组麦穗，且麦穗与圆形基本呈等曲率弯曲。粮食行业机构和事业单位类要索的图示符号，在共性特征的基础上，根据粮食行业机构和事业单位的业务职能、业务特征或社会角色定位进行抽象，提取符合各中类和小类要素的特征并进行符号化设计。
b）粮食行业社会组织
粮食行业社会组织类要素的图示符号共性特征是圆形、谷穗和五星，且三者基本呈等曲率弯曲。社会组织类要素的图示符号，在共性特征的基础上，根据粮食行业社会组织的定位、业务特征进行抽象，提取符合各中类和小类要素的特征并进行符号化设计。对于已有社会组织的符号设计，原则上直接采用，并在该符号外面加圆形，如粮食行业协会、粮食商业协会、粮油学会，图示符号设计遵循以上原则。c）粮食经营个体
粮食经营个体类要素的图示符号共性特征是土地和劳动力，以土地和劳动力投入规模来表示粮食经营个体的规模，在此基础上提取粮食经营个体的共性特征进行符号化设计。d）粮食企业
粮食企业类要索的共性特征是简笔画形成的房子，其中类和小类要素的符号设计，在共性特征的基础上，针对不同企业的主营业务特征或行业特征进行抽象和提取，如粮油加工企业、粮油贸易企业。e）粮油设施
粮油设施类要素图示符号的设计，根据其具体的中类和小类要素的外形、形状进行简化，如仓房和油罐的符号设计，或根据其最直接的业务特征进行简化，如办公用房要素的符号设计。f）粮油品种
粮油品种类要素图示符号的设计，根据各小类要素的形状特征进行符号提取与设计。g）粮食物流
粮食物流类要素图示符号的设计，根据各小类要素的业务特性进行抽象，进行符号设计。h）粮食不友好地理要素
粮食不友好类地理要素的共性特征遵循粮食企业类要素的共性特征，在此基础上提取各类要素的行业特征和业务属性特征进行符号化设计。5.2图示符号组合扩展原则
图示符号组合扩展应遵循以下原则：分类应根据地理要素的大、中、小类分类确定需扩展的要素类型，正确进行要素分类a
b）符号设计应遵循不同类型要素的共性特征；特征符号应根据需扩展要素的业务职能、业务特征、角色定位的特征进行抽象和特征提取，并进行符号化设计。
riKoNrKAca
LS/T1815—2018
6粮食电子地图图示符号
点状符号和线状符号
粮食电子地图点状符号见表1。
粮食电子地图图示符号（点状符号与线状符号）编码
机构和事业单位
社会组织
粮食经营个体
粮食行政管理部间
粮食质量检验监测机构
粮食科研院所
粮食行业协会
浪含技
粮油学会
产业联盟
农民专业合作社
种粮大户
家庭农场
TrKAONIKAca
粮食企业
粮油收储企业
粮油加工企业
粮油中转企业
粮油翼易企
粮机制造企业
粮油批发市场
粮油产业园区
饲料生产企业
粮食产后服务中心
粮油储备库
表1（续）
粮食食品企业
酒精生产企业
工处理中心
16×16
LS/T1815—2018
32×32
-TrKAoNr KAca
LS/T1815—2018
粮油设施
办公用房
表1（续）
平房仓
浅圆仓
立筒仓
楼房仓
简易仓
简易国
化验室
监控中心
登记室
药品房
16×16
32×32
粮油设施
办公用房
成品粮
食用植物油
表1(续）
一站式服务中心
小麦粉
油菜籽
葵花籽
油茶籽
16×16
LS/T1815—2018
LS/T18152018
粮食物流
粮食不友好要素
6.2面状符号
粮食物流通道
粮食物流节点
粮食战略装车点
粮食铁路专用线
粮食专用火车站台
粮食专用码头
加油站
垃圾处理场(站)
化工厂
砖瓦厂
水泥厂
表1(续）
粮食物流一级节点
粮食物流二级节点
16×16
32×32
线状符号
线状符号
线状符号
线状符号
粮食电子地图专题图中的面状符号采用填充色表示，根据不同类型专题图的基础底图颜色，可采用8
RGB颜色标准值，与底图颜色保持协调一致。常用颜色的RGB值见表2。
颜色名称
洋红色
红色值（Red)
常用颜色的RGB值列表
绿色值（Green)）
LS/T1815—2018
蓝色值（Blue)
