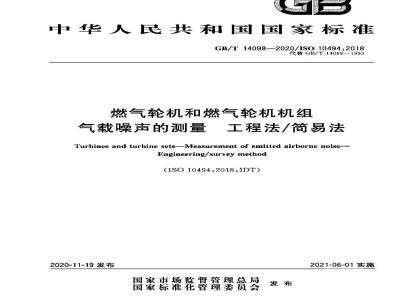

中华人民共和国国家标准
GB/T14098--2020/IS010494:2018代替GB/T14098—1993
燃气轮机和燃气轮机机组
气载噪声的测量
工程法/简易法
Turbines and turbine sets-Measurement of emitted airborne noise-Engineering/surveymethod
(ISO 10494:2018,IDT)
2020-11-19发布
国家市场监督管理总局
国家标准花管理委员会
2021-06-01实施
1范围
2规范性引用文件
3术语和定义
声学环境
机组的安装和运行
测量面上的声压级
表面声压级、声功率级的计算·8
信息记录
10试验报告
附录A（规范性附录）
声学环境鉴定方法
附录B（规范性附录）
燃气轮机
附录C（规范性附录）汽轮机
GB/T14098-2020/IS010494:2018血
附录D（资料性附录）使用半球形传声器阵列计算指间性指数和指间性因数参考文献
-rkacerkca-
本标准按照 GB/T 1.1—2009给出的规则起草。GB/T14098—2020/IS0 10494:2018本标准代替GB/T14098-1993《燃气轮机噪声”。鉴于本标准等同采用ISO10494:2018，与GB/T14098一1993相比，主要技术差异较大，不逐一列出。本标准使用翻译法等同采用ISO10494：2018《燃气轮机和燃气轮机机组气载噪声的测量工程法/测量法争。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T3241—2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，MOD）-GB/T3785.12010电声学声级计第1部分：规范(IEC61672-1:2002,IDT)-GB/T4129—2003声学用于声功率缀测定的标准声源的性能与校准要求（ISO 6926：1999,IDT)
-GB/T15173—2010电声学声校器（IEC60942:2003,IDT)本标准由中国机械工业联合会提出。本标准由全国燃气轮机标准化技术委员会（SAC/TC259)归口。本标雅起草单位：东方电气集团东方汽轮机有限公司、南京燃气轮机研究所、国电科学技术研究院有限公司、株洲中航动科南方燃气轮机成套制造安装有限公司，杭州汽轮机股份有限公司、上海电气燃气轮机有限公司酉安热工研究院有限公司。本标准主要起草人：何瑛、王为伟，郝洪亮、陈文烽、潘飞燕、唐健、肖俊峰。本标准所代替标准的历次版本发布情况为：GB/T14098-1993。
rKacerkAca-
GB/T 14098—2020/ISO 10494:20180.1背景
机器设备的噪声控制需要相关方之间有效交换声音信息。相关方包括机器设备制造商、规则制定者，安装人员和便用人员。声音信意可通过测量获取。只有在规定条件下使用标准仪器测量规定的声学量时，这些测量才有用。根据本标推测定的声功率级基本与获取数据的环境无关，这是使用声功率级来表征各种机器设备发出的卢音的原因之一。
声功率级数据主要用于
特定环境中距运行机器给定距离处近似声压级的计算：a
b）类型和容量相同的机器发出噪声的比较；c）
类型和容量不同的机器发出噪声的比较；d)
确定机器是否符合噪声排放上限的规定；特定环境中传声损耗或噪声控制量的测定方案，e
f）协助开发低噪声机器和设备的技术工作。本标准给出了关于测量燃气轮机机组和汽轮机组噪声排放量的要求。本标准是在GB/T3767-2016的基础上根据IS03740.2000制定。由于燃气轮机机组和汽轮机组的特殊性，有必要定义不同的噪声源并使用不同于GB/T3767—2016中所规定的测量面。对于某些环境条件，可能有必要使用GB/T3768一2017中规定的简易法获得低精度噪声。频率信息也应记录和报告。
0.2目标
本标推规定的方法适用于测量燃气轮机机组和汽轮机组在稳态运行条件下的噪声排放量。测量结果以A计权及倍频程的声压级和声功率级表示。本标推的自标是获得2级（工程法）的结果见表1）。当背景噪声的修正过1.3dB并低于3dE和(或)环境修正超过4 dB并低于7dB时，将获得3级(简易法)的结果(见表2)。根据本标准进行的量，其标推偏差不宜大于表3中的偏差。表3中的不确定度不仅由声压级和测量表面区域的准确性决定，还由因测量距离的碱少和频率的降低（如：低于250 Hz的频率)而增加的“近场误差决定。近场误差常导致测量声功率级大于实际声功率级，注1：如果本标准规定的方法用于类似机器的全向辐射宽频噪声产功率级的比较，且在环境和测盘面形状都相同的条件下，则比较的不确定度可能小于表3给出的标准偏差，注2；表3给出的标准偏差反映了测量不确定度的各种原因所产生的累积效应，不包括如改变声源的安装或运行工况导致的声功率级的变化。量结果的再现性和重复性可能比表3所述的更好(即标雅偏差更小)。IV
-iiKacerkAca
GB/T3767
GB/T 3768
ISO 3741
ISO 3743-1
ISO 3743-2
GB/T 6882
ISO3747
ISO 9614-1
ISO 9614-2
ISO 9614-3
ISO/TS 7849-1-
ISO/T$ 7849-2*
GB/T 14098—2020/IS0 10494:2018表1规定测试机器设备声功率级的各种方法的标准方法分类
（工程法）
(简易法）
(精密法）
(工程法）
（工程法）
(精密法）
2级和3级
測试环境
声源容积
规范性标准
室外或大房间
无特殊要求
无限制：仅受可用
测试环境的限制
无限制：仅受可用
测试环境的限制
资料性标准
满足规定
要求的混响室
硬壁试验室
特殊混响
试验室
消声室
和半消声室
无待殊试验环境，
但有足够的混响；
（工程法和简易法）
被测声源不可移动
1 级、2级和 3级
(精密法、工程
法和简易法）
2级和3级
（工程法和简易法）
（精密法）
（简易法）
（工程法）
无特殊试验环境
无待殊试验环境
无特殊试验环境
无特殊试验环境
无特殊试验环境
小于试验室
容积的2%
小于试验室
容积的 2.5%
最好小于试验
室容积的1%
最好小于试验
室容积的0.5%
无限制：仅受
可用测试环境
的限制
无限制
无限制”
无限制”
无限制
光限制
：一种确定机械表面振动引起的气载噪声声功率的方法。。受试验室尺寸限制的消产室或半消声室中的测量-rKacerKAca
噪卢特点
稳态、非稳态、
波动、孤立的声
能爆发、宽频、
离散频率，
稳态、非稳态、
波动以及孤立
的声能爆发
稳态、非稳态、
波动、宽、
窄频、离散频率
稳态、非稳态，
波动，孤文的
声能爆发、
宽频、离散频率
任意，适时静止
任意，适时静止
任意，适时静止
获得的声功率级
A计权和1/3倍频程
或倍频程
A计权
A 计权和 1/3 倍频程
或借频程
A计权和倍频程
A计权和倍频程
A计权和1/3倍频程
A计权和倍翘程
A计权和1/3倍频程
或倍频程
A 计权和 1/3 倍频程
或倍颊程
A 计权和 1/3 倍频程
或倍频程
A计权
A 计权和 1/3 倍赖程
或倍频程
GB/T 140982020/IS0 10494:2018精度等级
特殊情况”
修正限值
背景操声修正值
环境噪声正值
如果背景和/或环境噪声修正值较高,不能用可接受的不确定度来确定实际声功率级，但是结果可用于评估被测机组的噪声排放上限。
衰 3以标准偏差表示的声功率级和声压级的不确定度倍频程中心频率
精度等级
31.5 Hz至63 Hz
125 Hz
注 1：3级不确定度与稳定工况相关。250Hz至500Hz
[1 000 Hz至 4000 Hz
注2：燃气轮机的进气系统人口和排气道出口的标准偏差值可以更高。-rkacerkca-
8 000 Hz
A计权
1范围
GB/T14098—2020/IS010494:2018燃气轮机和燃气轮机机组
气载噪声的测量工程法/简易法
本标准规定了在稳定运行工况下燃气轮机机组和汽轮机组的噪声排放的测量方法。它规定了测量包络声源的测量面声压级的测量方法，以及声源产生的声功率级计算方法。本标准规定了测量环境和仪器的要求以及获得测量表面声压级的技术，其中声源的A计权声功率级以及频程或1/3倍频程声功率级是根据表面声压级计算得出的。这些方法可用于性能测试，即使该测试的目的只是简单地确定机器周圃的声压级。
本标准适用于在以下环境中使用的燃气轮机机组和汽轮机组：\一电厂和工业应用如：固定式）船上或海上应用，公路和铁路车辆应用。本标准不适用于航空应用中的燃气轮机。本标准仅适用于燃气轮机机组和汽轮机组（燃气轮机、汽轮机及其驱动设备和附属设备）位于平台上方并以平台为界连续包络测量表面内的部分。本标推适用于稳定运行工况，不包括在短期噪声排放偏高的起动、停机等瞬态运行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T3767一2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法(ISO 3744:2010,IDT)
GB/T37682017声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法（ISO3746:2010,IDT）ISO 6926声学声功率级测定用标准声源的性能和校正的要求Acoustics-Rcquircmcnts for theperfornance and calibration of reference sound sources used for the determination of sound power lev-els)
IEC 60942电声学声音校验器（Electroacoustics-Sound calibrators）IEC 61260-1电声学倍频程和分数倍频程滤波器第1部分：规范（Electroacoustics-Octaveband and fractional-actave-band filters-Part 1:Specificatians)IEC61672-1电声学声级计第1部分：规范（Electroacoustics—Sound levelmeters—Part1：Specifications)
3术语和定义
下列术语和定义适用于本文件，1免费标准bzxz.net
-iiKacerKAca
GB/T 14098—2020/ISO 10494:20183.1
sound pressure
瞬时压强和静态压强之差。
注 1: 引自 ISO 80000-3: 2007,8-9.2.注2：声压的单位为帕斯卡(Pa)。[GB/T 3767—2016,定义 3.1]
sound pressure level
声压级
卢压p(3.1)的平方与基准声压P。的平方之比,取以10为底的对数的10倍,用分贝(dB)表示：p
L,=1olg
基准值，p。= 20 μPa。
注1：如果IEC 61672-1中规定了频率和时间计权和/或特定频带,则用适当的下标表示，例如，L-表示A计权声压级。
注2：本定义技术上参照IS080000-8:2007,8-22。[GB/T 37672016,定义 3.2]
时间平均声压级time averaged sonnd pressure levelLe.
在指定的持续时间段T（起始于t1，终止于t)内，前压力（3.1)平方的时间均值与基推值平方之比：取以10为底的对数的10倍，用分贝（dB)表示。Le,r=10lg
武中：
基值,。=20 μPa。
p\(t)dt
注 1:由于时间平均声压级应在一确定的测盘时间段内测定,故一般省略下标*T\,注2：时间平均声压级采用A计权时，可表示为LA,T，通常用符号L表示。注3:引自 ISO/TR 25417:2007,2,3.[GB/T 3767—2016,定义 3.3]
自由声场
acoustic free field
无边界的均勾各向同性媒介中的声场。注：实际上，自由声场就是在测试率范围内边界或其他干扰物体的反射可以忽略不计的声场。[GB/T 3767—2016,定义 3.6]
反射平面上的自由声场
acoustic free field over a reflecting plane在无限大的反射面之上，没有其他障碍物的半空间自由声场（3.4）。[GB/T 3767—2016,定义 3.7]
reflection plane
反射面
安装被測噪声源的声反射面。
-rKacerKAca-
[GB/T 3767—2016,定义 3.8]
测试的频率范围
freguency range of interestGB/T 14098-—2020/IS0 10494:2018一般来说，测试的频率范围包括中心频率为31.5H2～8 000Hz的倍频带（对于1/3倍频带，中心频率为 25 Hz～10 000 Hz)。
注1：不包括声压级大于50dB且小于最高频带声压级的任何频带。注2：对于特定的测试目的,如果测试环境和仪器性能在重建的颊率范围应用时能够满足,则频率范围可以扩展或缩减。为了对试验设施和规程进行优化，对于以高（或低)噪声为主的声源，可限制测试的频率范围。对应在测试报告中注明测试频率范围的变化。注 3；改写 GB/T 3767--2016,定义3.9。3.8
基准体 reference box
恰好包围被测声源所有主要声辐射部件和安装声源的测试台架，并终止于安置被测声源反射面(3.6）上的假想平行六面体。
注：如果需要，为了能按IS011201一2010在噪声源旁测量发射声压级，应使用尽可能小的测试台。[GB/T 3767—2016,定义3.10]
浏盘距离
measurementdistance
从基准体(3.8)到平行六面体测量面(3.10)的距离。注：测直距离的单位为米(m)。
[GB/T 3767—2016,定义 3.12]
测量面
measorement surface
面积为S,包圃被测声源并在其上面布置传声器测点测量声压级(3.2)的假想面，它终止于声源所在的反射面（3.6）。
[GB/T3767.-2016,定义3.14]
背量噪声
background noise
来自被测噪声源以外的其他声源的所有噪声。注：背景噪声包括空气噪声、结构振动的噪声和仪器中的电噪声。[GB/T3767—2016,定义3,15]
背景噪声修正值
background noise correction
背景噪声(3.11)对测量面(3.10)正所有传声器位置的时间平均声压级(3.3)的平均值(能量平均)影响的修正。
注1：背录噪声修正值用分贝(dB)表示。注2：背景噪声修正与频率有关。对频带，惨正值用K1表示，其中于是相应的中心频率；对A计权，则修正值用K表示。
[GB/T 3767—2016,定义 3.16]
环境修正值
environmeotal correction
-rKacerkAca
GB/T14098—2020/IS010494;2018测试环境的声反射和声吸收对测量面（3.10）上所有传声器位置的时间平均声压级（3,3)的平均值(能量平均)影响的修正。
注1：环境髂正值用分贝(dB)表示。注2：环境懿正与赖率有关。对频带,修正值记为K2r,其中f表示相关频带的中心频率,在A计权情况下记为z
注3：一般情况下，环境修正取决于测量面的面积S，通常K，随S的增大而增大。[GB/T 37672016,定义3.17]
测量面的时间平均声压级
surface time-averaged sound pressure levelL
在测量面(3,10)上所有传声器位置或者传声器连续移动测量路径上经背景噪声（3.12)K修正和环境(3.13)K，修正后的时间平均声压级(3.3)的平均值(能量平均）。注，测蛋面时间平均声压级用分贝(dB)表示。[GB/T 3767 —2016,定义 3.18]3.15
声功率
sound power
声功率是测量面上一点的声压力（3.1)与该点质点速度的测量面法向分量u，的乘积在整个测量面上的积分。
注1：声功率的单位是瓦(W)。
注2：该值与声源单位时间内发射的空气声能量有关。[GB/T3767--2016,定义3.20]］
声功率级
sound power level
声源的声功率(3.15)P与基准值孕。之比以10为底的对数的10接,用分贝（dB)表示，Lw= 1olg P。
式中：
P.-.基准值,P。一l pW。
注1：如果应用IEC61672-1规定的特定赖率计权和/或应用特定的频带，则需要用适当的下标标明，例如，LA表示A计权声功率级。
注2：此义在技术上参照S080000-8;2007,8-23，[GB/T 3767--2016,定义 3.21]
消声室
anechoicroom
可获得自由声场的测试室。
[GB/T 68822016,定义 3.7]
半消声室
hemi-anechoic room
在反射面（3.6)上方可获得自由声场的测试室。[GB/T 6882—2016,定义 3.10]
-rrKacerKAca-
4声学环境
4.1试验环境的充分准则
GB/T14098—2020/ISO10494:2018为了使声源辐射到反射平面上的自由场中，理想的试验环境除反射面之外不应有其他反射物体。附录A描述了用于确定因试验环境与理想状态的偏差引起的环境修正值（如果有）的程序。适合于工程测量的试验环境允许在不确定度不超过表3中给出值的情况下确定市功率级。注；如果需要在不符合附录A的空间进行测量,测试结果的标准偏差可以大于表 3中给出的标准偏差。这种情况下，根据本文件确定的声功率级可用于获得机组声功率级的有效上限。4.2背景噪声标准
传声器位置处背景噪声的声压级应至少比在该背景噪声下的实测噪声低6dB，最好比实测噪声低10 dB以上(2级结果)或至少比实测噪声低3dB(3级结果）,其中实测噪声为噪声源的非修正平均声压缀。
对于频带内的测量，关注的频率范画内的每个频带应满足上述要求。当主声源声压高于背景噪声声压不足3dB时，无法对被测设备进行有效测量，如果声压级的增量小于3dB，就会降低结果的精度。此时适用的K，应为3B，在这种情况下，除了结果的图表和数据外，还应在报告的正文中明确说明。试验数据代表了被测噪声源声功率级的上限。4.3风
由于风会增加明显的背景噪声,应注意尽量减少风的影响。风速高于1 m/s以上时应使用风屏，耳风速应小于 5 m/s。
应遵循传声器制造商提供的使用说明。4.4特殊测量方法
如果背景噪声以及环境噪声修正值超过4.1和4.2所述限值，可使用不属于本标准的其他复杂测方法(如表1中的声强分析装置或其他方法)评估噪声排放量。如果使用这些方法中的其中一种进行性能试验，则相关细节须经供应商和客户协商确定。5仪器
使用的仪器应符合IEC61672-1中规定的1级要求。倍频滤波器应符合IEC61260-1的要求。6机组的安装和运行
6.1概述
试验对象是燃气轮机机组和汽轮机组。试验部件应明确定义并经相关方同意。通常，这些部件是机组正常运行所需的基本设备。不同功率等级的机组以及辅助设备具有各种尺寸。机组（燃气轮机、汽轮机及其驱动设备和附属部件)的测量范围位于平台上方，并在以平台为界的连续包络测量面内。在机组基础底板上方的具有反射性质的大面积连续的机组运行层视为反射面。大功率机组，机组运行平台通常在机组中分面下部并与之接近。如果该运行平台是连续且没有并5
iiKacerKAca
GB/T 14098—2020/ISO 10494:2018口，则可以使用本标准获得机组噪声排放的有效测量值，否则运行平台下方辐射的噪声会影传声器位置测量的噪声。
位于机组中分面下部并与之接近的运行平台如存在以下情况：a）开口的格栅结构：
b）距离机组边缘很近的带有开口的实体楼板；c）1 m~～2 m宽度的格树结构或实体的走道，这些情况下，机组运行平台不能作为反射面，反射面应为机组基础平台。无论是机组运行平台还是机组基础底板，连续包络测量面被机组运行平台或机组基础乎台限制的情况下，机组运行平台下方由于附属设备和辅助设备产生的噪声可以在传声器测量位置被检测到。这种情况下，采用本标准测量的声功率级是无效的。在试验阶段，用合适的盖板（盖板上侧应与机组运行层具有相同的反射特性）封堵机组运行平台开孔时，测量有效。当机组安装在基础平面上或部分沉入基础平面，基础平面也可视为机组运行平台，可根据本文件对机组噪声排放进行有效的测量。燃气轮机和燃气轮机机组的噪声源不同于蒸汽轮机和蒸汽轮机组的噪声源。燃气轮机和燃气轮机机组的噪声测量应按附录B执行，汽轮机和汽轮机组的噪声测量应按附录C执行。6.2机组的安装
常，测量是在机组以及其隔热隔声装置完全安装好的现场进行。6.3试验时设备的运行
应在机组达到经各相关方同意的额定功率，转速，温度压力等稳态运行工况时进行测量。如果未另行规定，应在基本负荷运行。试验报告中应记录相关运行工况和大气条件（温度、压力、湿度、、霜）。测量过程中不应改变运行工况。6.4辅助设备和被连接的机械
试验条件下，机组运行所必须的但不属于机组的辅助设备，不应对机组的噪声测量产生显著影响。7测量面上的声压级
7.1基准面和测盈面
相关的基准面是由数个独立的且只包络了机组不同部分(含隔热、隔声屏和罩壳)的毗邻的基准体的表面组，并终止于反射面。确定基准体尺寸时，声辐射不明显的声源凸出单元可以不予考虑，宜识别不同类型设备上的这类凸出单元。传声器位置位于测量面，该表面是围绕声源和基准体并终止于反射平面、面积为S的假想平面。对于机组，无论尺寸，测量面形状均由矩形平行六面体组成（见图1），各面平行于基准体相对应的侧面，测量距离d为测量面和基准体之间的距离。对于间距小于3.5m的多个未连接的基推体的机组，测量面形状应不包括穿透的测量面。穿透的测量面被定义为测量面延伸到相邻基准体之间的表面。典型的测最距离d为1 Ⅲ，但妇果需要可以使用更大的距离。6
iiKacerKAca
