标准内容

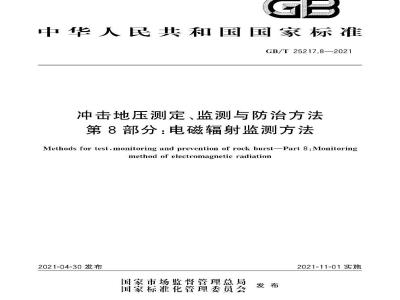

ICS.73.040
中华人民共和国国家标准
GB/T25217.8—2021
冲击地压测定、监测与防治方法第8部分：电磁辐射监测方法
Methods for test, monitoring and prevention of rock burst-Part 8 : Monitoringmethod of electromagnetic radiation2021-04-30发布
国家市场监督管理总局
国家标准化管理委员会
2021-11-01实施
-riKacerKAca-
GB/T25217《冲击地压测定、监测与防治方法》分为14部分：第1部分：顺板岩层冲击倾向性分类及指数的测定方法：第2部分：煤的冲击倾向性分类及指数的测定方法；第3部分：煤岩组合试件冲击倾向性分类及指数的测定方法；第4部分：微震监测方法：
第5部分：地音监测方法：
第6部分：钻刊法监测方法；
第7部分：采动应力监测方法；
第8部分：电磁辐射监测方法；
第9部分：煤层注水防治方法：
一第10部分：煤层钻孔卸压防治方法；第11部分：煤层卸压爆破防治方法：第12部分：开采保扩层防治方法：第13部分：顶板深孔爆破防治方法；第14部分：顶板水压致裂防治方法，本部分为GB/T25217的第8部分，本部分按照（G13/T1,2009给出的规则起草。本部分山中国煤炭工业协会提出并归口。GB/T25217.8—2021
本部分起草单位：中国矿业大学、辽宇工程技术大学、徐州福安科技有限公司、河南大有能源股份有限公司抚顺矿业集团有限责任公司。本部分主要起草人：工恩元、何学秋、窦林名、工爱义、刘晓斐、工喜元、刘军、盛继权、魏向志、姜红兵。-riKaeerkca-
-riKacerKAca-
1范围
冲击地压测定、监测与防治方法第8部分：电磁辐射监测方法
GB/T 25217.8—2021
GB/T25217的本部分规定厂煤矿冲击地压电磁辐射监测方法所涉及的监测仪器与监测要求、监测方法、监测数据记录与处理、冲击危险性电磁辐射预警。本部分适用于煤矿冲击地压电磁辐射监测。2规范性引用文件
下列文件对于本文件的成用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注Ⅱ期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB3836.12010爆炸性环境第1部分：设备通用要求GB3836.4一2010爆炸性环境第4部分：山本质安全型~\保扩的设备3术语和定义
下列术语和定义适用于本文件，3.1
煤岩电磁辐射electromagnetic radiation of coal and rock煤岩体受载或变形破裂过程中伴随产牛的以电懿波或电懿脉冲形式向外辐射能量的过程或现象。注：煤岩电磁射简称电磁辐射。3.2
电磁辐射强度
electromagnetic radiation intensity煤岩体变形破裂产生电磁辐射信号的幅值大小，注：电磁辐射强度简称电磁强度，单位为毫伏（mV）3.3
电磁辐射脉冲数eleciromagneticradialion pulse numher英位时内煤岩体变形破裂产生的电磁辐射信享脉冲的个数注：电磁辐射脉冲数葡称电磁脉冲。3.4
便携式电磁辐射监测仪portableelectromagneticradiationmonitor由定向接收电磁天线、主机和电磁辐射测试及分析预警软件组成，其有移动式测试煤岩电磁辐射、结果显示及危险性报警功能的便携式仪器。3.5
电磁辐射监测系统electromagneticradiationmonitoringsystem由电磁辐射传感器、监测分站、本安不间断电源、传输网络、监测中心机、服务器、终端计算机和电磁辐射监测及分析预菩软件等组成，具有多区域、多点电辐射信号实时采集、传输，及数抛存储和处理、结果显示、危险性报警等功能的在线式监测系统，1
rKaeerkAca-
GB/T25217.82021
临界预警值early-warning value of threshold用于判定监测区域是否具有冲击危险性的电磁辐射监测指标的临界值，当监测指标值超过该侦，表明有冲击地压危险性
趋势变化率：change rate of trend监测区域内电磁辐射出现持续或波动式增长（或下降）追势，电磁辐射监测指标估与趋势初始值之差与趋势初始值此值的自分比，3.8
趋势预警值early-warning value of trend用丁判定监测区域内是否有冲击危险性的电磁辐射监测指标趋势变化率的临界值，当监测指标趋势变化率超过该值，表听有冲击地压危险性3.9
持续时间duration
监测区域内电磁辐射出现持续或波动式增长(或下降)过程的时问：3.10
电磁干扰electromagneticinterference山机电设备等引起电磁辐射监测指标异常的信号或现象。3.11
增益gain
大线最强辐射方向的强度与参考大线的强度之比的刘数值。注：增益单位为分贝（dB)。
4监测仪器与监测要求
便携式电磁辐射监测仪
定向接收电磁天线：此内容来自标准下载网
a）大线具有定向测试(监测)和滤噪功能；b）大线监测有效方间：主方间为轴向60\锥形区域，侧方间为缝槽正对一角体区域：天线监测频率范围：1kHz500kHz.30Hz--1kHzc）
大线监测有效范用：1kHz-500kHz.7m~50m30Hz--1kHz100m~300m;d)
大线增益：不低丁60 dB。
4.1.2主机：
电磁辐射强度动态范用：0~500mV.分辨率不低于1mV：h）【
电磁辐射脉冲数动态范国：0~5000.分辨率不低于1，4.1.3电磁辐射测试及分析预警软件：具有仪器参数设置、数据通信及图表显示功能；a）
b）具有数据处理、区域性分析和趋势性分析功能：采用临界值法与趋势法相结合迹行冲击地压危险性预警。c）
4.2电磁辐射监测系统
4.2.1电磁辐射传感器：
a）具有电磁辐射信号定向测试（监测）、滤噪、实时采集、存储、处理分析、显示，预警和通信功能：2
rKaeerkca-
GB/T 25217.8—2021
监测有效方向：主方间为轴向60锥形区域.侧方向为缝槽正对角体区域；b）
监测频率范围:1kIz~500kIIz.30 IIzr1 kIz;监测有效范围：1kHz500kHz,7m~50m30Hz1kHz100m~300m;d)
增益：不低于60dl13；
输出方式:RS485、200 Hz~-1000 Hz、4 mA~20 mA4.2.2电磁辐射监测分站：
l）具有多通道数据采集、存储、处埋分析、通信、断线续传、传感器及分站工作状态显示等功能：h)
输人方式：RS485、200Hzl000Hz、1mA~20mA：输出方式：RS185和以太网等
电磁辐射监测及分析预警软件：a)
具有系统参数设置、实时通信及图表显尔功能：其有电磁十扰信号分析与自动滤除功能；b）
具有数据处理、区域性分析、趋势性分析和危险性白动报警等功能：采用临界值法与趋势法相结合进行冲击地压危险性白动预警：d
具有系统故障识别及提示功能，3电磁辐射监测要求
使用电磁辐射仪器监测，要满足如下要求：a)
电磁辐射监测仪器符合G38836.12010和G33836.12010的要求，具备防爆合格证和矿用产品安全标志证书：
使携式电磁辐射监测仪和电磁辐射监测系统应定期校准：c）
采用电磁辐射监测预警冲击地压危险时，根据监测范围皮危险程度，合理选择使携式电慈辐射监测仪或电懿辐射临测系统：d）应优先选择安装电磁辐射监测系统，进行多区域、多点电磁辐射实时监测。5监测方法
移动式监测
5.1.1掘进工作面测点布置方式
5.1.1.1监测掘进工作面的冲击危险性时，需要在掘进工作面的左侧、左前方、正前方、右前方和右侧布置五个测点，大线分别朝向掘迹面的左侧、左前方，正前方、名前方和名侧（见图1）。5.1.1.2在掘近巷道需要监测的区域一帮或两帮布置测点.测点问距为5m~20m.具体可根据监测区域所在煤层厚度确定：-股薄煤层为5m.中厚煤层为10m，厚及特厚煤层为20m；卷道中有受构造或煤柱等影响的区域时，要根据实际情况在相应区域内增加测点，3
rKaeerkAca-
GB/T 25217.8—2021
a）左前方
右前方与左前方方向对称
b）正前方
图1掘进工作面电磁辐射移动式测点布置图5.1.2回采工作面测点布置方式
c）右侧
左侧与右侧方向对称
5.12.1以开划眼或停采线为基准点.在回采工作而巷道内采动届力集巾影响区或其他可能的危险区布置多个测点，按顺序进行测试，见图2。5.1.2.2在同来上作面内测试冲击地压危险性时，从上端头或下端头开始顺序布置测点，按顺序进行测试。
5.1.2.3测点间距为5m~20m，股薄煤层为5m.中厚煤层为10m.厚及特厚煤层为20m;巷道巾有受构造或煤杜等影响的区域时，要根据实际情况在应区域内增加测点。有效监测范围
5m~20m
测点间距
接收天线
监测仪
巷道或回采工作面电磁辐射移动式测点布置图5.2在线式监测
5.2.1掘进工作面电磁辐射传感器布置方式7m~50m
5.2.1.1监测掘进下作而的冲击危险性时，需要在掘进T作面布置电磁辐射传感器，传感器距T作而5m~15m(见图3).应随着掘进进尺而定期前移，使传感器距掘进T作而始终保持在前5m~15m范围内；天线方向朝向工作面前方煤体。5.2.1.2在拆苍道需要监测的区域布置传感器，传感器问距为40m~60m：苍道中有受构造或煤柱等影响的区域时，要根据实际情况在相应区域内增加传感器或缩小传感器问距：大线与苍道壁倾斜皇30°夹负，开口朝向被监测煤体区域中心，缝槽朝向煤壁或顶底板，避开电缆等十扰：4
KaeerkAca-
据进方向
监测范围
电磁辐射传感器
图3掘进工作面电磁辐射监测系统布置图5.2.2回采工作面电磁辐射传感器布置方式GB/T 25217.8—2021
5.2.2.1在回采工作而巷道内采动成力集中影响区或其他可能的危险区.布置电磁辐射传感器，传感器间距为40m60m（见图4)：巷道中有受构造或煤柱等影响的区域时，要根据实际情况在相应区域内增加传感器或缩小传感器间距。5.2.2.2随着采上作面的推逊，电磁辐射传感器距工作面煤壁小丁5m时应后移一次，移动至距工作面煤20m~30m处
5.2.2.3天线与巷道壁倾斜呈30夹角，开口朝向被监测煤体区域中心.缝槽朝向煤壁或顶底板，避开电缆等干扰。
rrKaeerkAca-
GB/T25217.8—2021
6监测数据记录与处理
6.1数据获取与记录
终端机
电磁辐射传感器
1分站1
中心机
通信接口
分站3
分站2
图4回采工作面及巷道电磁辐射监测系统布置图6.1.1移动式监测数据获取与记录分站1
移动式电磁辐射监测数据通过人工测试、计算机通信获取，其日常监测需填写监测记录表（见附录A巾的表A.1）.并注明十扰情，
6.1.2在线式监测数据获取与记录在线式电磁辐射监测数据山电磁辐射监测系统白动来集、存储和分析，其日常监测需填写监测记录表（见衣A.2），并注明1扰情况等：6.2分析指标
冲击地压危险性电磁辐射监测以电磁强度作为主要分析指标，电磁脉冲作为辅助分析指标，当电磁强度变化不明显且整体值偏高时,应分析电磁脉冲。6.3数据处理
技术人员应每天制作周期性的电磁辐射变化图和电磁辐射分布图，数据分析周期至少为7d.具体应根据该矿冲击地压危险性的出磁辐射兄觉持续时间确定6
-rKaeerKa-
6.4电磁干扰处理
软件通过特征分析和趋势分析对电磁干扰信号进行白动滤除，6.5日报表
移动式和在式电磁辐射监测每大均应填写日报表（见表A.3）。7冲击危险性电磁辐射预警
7.1预警方法
冲击地压危险性电磁辐射预警方法包括临界值法和趋势法。7.2临界值法
7.2.1临界值分析
GB/T25217.82021
各矿井应根据煤岩电磁辐射水平、具体的地质及采矿条件，确定电磁辐射临界预警值。临界预警值的确定
7.2.2.1未确定电磁强度临界预警值时，川参考式(1)确定电磁强度的临界预警值：E.-KEEAve
式中：
煤岩体具有冲击危险性的电磁强度临界预警值，单位为毫伏（mV)：.（1)
在无冲击地压危险区域，移动式测试或在线式监测（n7）天的电磁独度平均值，单位为毫伏（mV）；
电磁度系数，一般取1.3~1.5
7.2.2.2末确定电磁脉冲临界预警值时.可参考式（2)确定电磁脉冲的临界预警值Ne-KyN
式中：
7.3趋势法
煤岩体具有冲击危险性的电磁脉冲临界预警值；在无冲击地压危险区域，移动式测试或在线式监测n（n7)天的电磁脉冲平均值；-电磁脉冲系数．-股取1.7~2.0。7.3.1趋势性分析
7.3.1.1通过分析同一测点或同一区域的电磁辐射监测指标随时问的变化规律，并判定是否具有持续或波动式增长（或下降）趋势：数据分析周期至少为7l，具体应根据该矿冲击地压危险性的电磁辐射异常持续时间确定：
7.3.1.2当电磁强度或电磁脉冲出现持续或波动式增长（或下降）时，判定为作△T=t一t时问内只有单调持续变化趋势
7.3.1.3当计算机软件自动判定电磁强度出现持续或波动式增长（或下降）后.按式（3)计算电磁强度的趋势变化率。
E-Ei×100%
-rKaeerkca-
GB/T 25217.8—2021
式中：
E.一一趋势开始t，时刻的电磁强度平均，单位为毫伏(m)：E：—一趋势判定时t时刻的电磁强度平均值，单位为毫伏（mV)7.3.1.4当计算机软件白动判定电磁脉冲出现持续或波动式增长（或下降）后，按式（4)计算电磁脉冲的趋势变化率
式中：
N-Nix100%
N，—一趋势开始t时刻的电磁脉冲平均值；N，一趋势判定时t时刻的电磁脉冲平均侦。7.3.2趋势预警值的确定
7.3.2.1各矿应根据具体的地质及采矿条件、矿压及电磁辐射变化规律，确定电磁强度或电磁脉冲相应的趋势变化率的趋势预警值和最小持续时间尺度T：7.3.2.2未确定随势预警值时，可参考：235%，T2h。7.4区域性分析
通过分析同一时问段内不同测点的电磁辐射监测指标的区域性分布规律，判定电磁辐射异常区域7.5冲击危险性判定与预警
7.5.1危险性判定
监测区域且有下列情况之一时，判定该区域具有冲击地压危险性，需逊行冲击危险性预警或提示：同一区域内连续两个及以上测点的电磁强度或电磁脉冲的平均值超过临界值，EEa
电磁强度或电脉冲具有明显的持续增强趋势，接近临界预菩估，且其趋势变化率超过势预警值，持续时间人于最小持续时间尺度，lne且了Te；c）某一区域电磁强度或电磁脉冲明显增长到近期内的极大值后下降过程中，nc且TT。特别是明显持续增长到近期内的极大值后下降到近期内的最小值，为最危险状况；d）在确认无十扰、十扰较小或无故障的情况下，电磁强度或电磁脉冲强烈变化，且变化幅度超过趋势预警估。
7.5.2危险性预警
软件发出预警提示，技术人员应查看并分析监测数据分布规律及变化趋势，并逊一步结合地质与采矿资料、矿压显现现象，考虑其他监测方法及监测数据进行综合分析，确认有危险时.发出冲击地压危险性预警。
riKaeerkAca-
