GB∕T 32065.8-2020 海洋仪器环境试验方法 第8部分：温度变化试验
GB∕T32065.8-2020
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

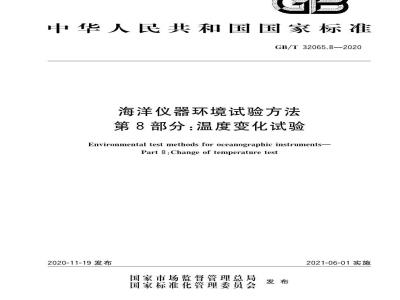

ICS19.040
中华人民共和国国家标准
GB/T32065.8—2020
海洋仪器环境试验方法
第8部分：温度变化试验
Environmental test methods for oceanographic instruments-Part8:Changeof temperaturetest2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
GB/T32065《海洋仪器环境试验方法》\拟分为以下若干部分：第1部分：总则；
第2部分：低温试验；
第3部分：低温贮存试验；
第4部分：高温试验；
第5部分：高温贮存试验；Www.bzxZ.net
第6部分：恒定湿热试验；
第7部分：交变湿热试验；
第8部分：温度变化试验；
第9部分：长霉试验；
第10部分：盐雾试验；
第11部分：冲击试验；
第12部分：碰撞试验；
第13部分：倾斜和摇摆试验；
第14部分：振动试验；
第15部分：水压试验；
第16部分：海水腐蚀试验；
第17部分：温度-湿度-振动综合试验；第18部分：生物附着试验：
第19部分：浸渍试验。
本部分为GB/T32065的第8部分。本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国自然资源部提出。本部分由全国海洋标准化技术委员会（SAC/TC283)归口GB/T32065.8—2020
本部分起草单位：国家海洋标准计量中心、山东省科学院海洋仪器仪表研究所、深圳市优瑞特检测技术有限公司。
本标准主要起草人：孔维轩、刘宁、刘士栋、张强、张川、刘勇、付晓、张可可、刘世萱、梅礼光、宋铮、陈勇。
1）第1部分至第7部分已于2015年发布，第9部分、第14部分、第15部分已于2019年发布。1
rKaeerKAca-
1范围
海洋仪器环境试验方法
第8部分：温度变化试验
GB/T32065.8-—2020
GB/T32065的本部分规定了海洋仪器温度变化试验的试验要求、试验方法选择、阶梯式温度变化、快速温度变化和相关信息
本部分适用于考核或确定海洋仪器在温度变化条件下使用的适应性，也可作为其零部件和组件的温度变化环境试验的参考。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T32065.1一2015海洋仪器环境试验方法第1部分：总则GB/T32065.22015海洋仪器环境试验方法第2部分：低温试验GB/T32065.4—2015海洋仪器环境试验方法第4部分：高温试验3试验要求
3.1一般要求
海洋仪器温度变化试验的标准大气条件按照GB/T32065.1—2015中4.2的规定进行；试验样品安装按照GB/T32065.1—2015中6.1的规定进行；试验中断处理按照GB/T32065.1—2015中第7章的规定进行。
3.2试验设备
3.2.1试验设备应符合GB/T32065.1—2015中第5章的规定。3.2.2试验设备可以是满足试验条件的两个温度试验箱（室）或者一个多室的温度冲击试验箱（室）。除另有规定外，当试验样品完成转换后，试验箱（室）内的温度应在10%的暴露持续时间内重新恢复至设置温度。
3.2.3试验箱（室）内的相对湿度应不超过50%。3.2.4试验时，试验样品应靠近试验箱（室）的中央，其任何表面与对应的试验箱（室）壁间的最小距离应大于15cm。
3.2.5若安装架或连接件与试验样品一起试验，则试验样品体积中应包括其体积。当多个试验样品一起试验时，除满足3.2.4的要求，还应确保试验样品不会互相干扰，3.2.6试验样品在试验箱（室）内应不受任何发热和冷却元件的直接辐射。3.3试验严酷度等级
3.3.1试验温度
除另有规定外，海洋仪器温度变化试验温度应从下列规定中选取：l
nKaeerKAca-
GB/T32065.8—2020
低温TA为试验样品的最低工作温度，应按GB/T32065.2-一2015中的3.3执行；a）
低温TA2：2℃；
高温TB为试验样品的最高工作温度，应按GB/T32065.4—2015中的3.3执行；d)
高温TB2：20℃。
3.3.2暴露持续时间t
除另有规定外，海洋仪器温度变化试验暴露持续时间应从下列规定中选取：a）1h，适用于m<1.5kg的海洋仪器；b）2h，适用于1.5kg≤m<15kg的海洋仪器；c）4h，适用于15kg≤m<150kg的海洋仪器d）8h，适用于m≥150kg的海洋仪器注：m为试验样品质量。
3.3.3转换时间t2
高、低温转换时间t2应不多于3min对于特殊试验样品如不能在3min内完成转换，可在不影响试验结果的情况下增加一段转换时间，但增加时间应小于试验样品温度稳定时间的5%。3.3.4试验循环次数
除另有规定外，海洋仪器温度变化试验循环次数应从下列规定中选取：a)3;
4试验方法选择
本部分规定的试验方法包含阶梯式温度变化和快速温度变化。在天气和水环境中转换使用的海洋仪器宜进行阶梯式温度变化试验；在高温、低温大气环境中转换使用的海洋仪器宜进行快速温度变化试验。
5试验：阶梯式温度变化
5.1预处理
将试验样品放置在标准大气条件下，使之达到温度稳定，或按试验双方的约定（如：产品标准、试验大纲或试验合同等，以下同)进行。初始检测
按试验双方的约定对试验样品进行外观检查、电气性能、机械性能以及其他性能检测，并将检测数据记录到附录A的表A.1。
5.3条件试验
5.3.1试验样品应在不包装、不通电和准备工作状态，放入已稳定至TA的低温试验箱（室）内，然后启动试验样品，保持3.3.2中规定的暴露持续时间t1。并使试验样品在温度变化试验的各阶段处于工作状态。
rrKaerkAca-
GB/T32065.8-—2020
5.3.2从低温试验箱（室）内取出试验样品，在标准大气条件下放人到已稳定至T（20℃）的高温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。期间.将低温试验箱（室）内的温度由TAr调至TA2(2℃)。
5.3.3从高温试验箱（室）内取出试验样品，在标准大气条件下放入到已稳定至T^2（2℃）的低温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。期间，将高温试验箱（室）内的温度由Te（20℃）调至TBL。
5.3.4从低温试验箱（室）内取出试验样品，在标准大气条件下放入到已稳定至TB的高温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。5.3.5从高温试验箱（室）内取出试验样品，在标准大气条件下放入到已稳定至T（2℃）的低温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。期间，将高温试验箱（室）内的温度由T调至T(20℃)。
5.3.6从低温试验箱（室）内取出试验样品，在标准大气条件下放人到已稳定至T（20℃）的高温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。5.3.7步骤5.3.1～5.3.6为阶梯式温度变化的一个完整循环，如图1所示。5.3.8按照3.3.4中规定的循环次数，继续开展后续循环试验。5.3.9最后一次循环结束后，将试验样品从试验箱（室）中取出，进行恢复。试验温度/℃
时间小
i-f-- i -
1个循环
图1阶梯式温度变化示意图
5.4中间检测
5.4.1在条件试验期间，按试验双方的约定对试验样品进行中间检测，并将检测数据记录到表A.1。5.4.2中间检测时，不应把试验样品从试验箱（室)内取出或恢复后进行检测。5.4.3在条件试验期间，需要了解试验样品在特定时间的性能，而在试验箱（室）内又不能完成检测，则对每个特定的时间应另外增加一批次试验样品，进行恢复和最后的检测5.5恢复
试验样品按试验双方的约定在条件试验后恢复一段时间，以使试验样品处于与初始检测时相同的条件。
nKaeerKAca
GB/T32065.8—2020
最后检测
按试验双方的约定对试验样品进行外观检查、电气性能、机械性能以及其他性能检测，并与初始检测数据进行比较，记录数据到表A.1。5.7
相关信息
当使用本部分规定的方法时，试验双方的约定应包含如下信息：预处理；
初始检测；
试验样品在试验过程期间的状态；试验温度TAL、TA2、TH、TR；
暴露持续时间t、转换时间t2；
循环次数；
中间检测；
恢复；
最后检测；
试验双方同意的对试验程序的任何更改6试验：快速温度变化
预处理
将试验样品放置在标准大气条件下，使之达到温度稳定，或按试验双方的约定进行。6.2
初始检测
按试验双方的约定对试验样品进行外观检查、电气性能、机械性能以及其他性能检测，并将检测数据记录到表A.1。
条件试验
6.3.1试验样品应在不包装、不通电和准备工作状态，放入已稳定至T^的低温试验箱（室）内，然后启动试验样品，保持3.3.2中规定的暴露持续时间。并使试验样品在温度变化试验的各阶段处于工作状态。
6.3.2从低温试验箱（室）内取出试验样品，在标准大气条件下放入到已稳定至TB的高温试验箱（室）内，并保持3.3.2中规定的暴露持续时间t1。6.3.3步骤6.3.1~6.3.2为快速温度变化的一个完整循环，如图2所示。6.3.4按照3.3.4中规定的循环次数，继续开展后续循环试验。6.3.5最后一次循环结束后，试验样品应在高温箱（室）中恢复至室温。4
rKaeerKAca-
6.4中间检测
1试验温度/C
1个环
图2快速温度变化示意图
GB/T32065.8—2020
6.4.1在条件试验期间，按试验双方的约定对试验样品进行中间检测，并将检测数据记录到表A.1。6.4.2中间检测时，不应把试验样品从试验箱（室)内取出或恢复后进行检测。6.4.3在条件试验期间·需要了解试验样品在特定时间的性能，而在试验箱（室）内又不能完成检测，则对每个特定的时间应另外增加一批次试验样品，进行恢复和最后的检测。6.5恢复
试验样品按试验双方的约定在条件试验后开展恢复，以使试验样品处于与初始检测时相同的条件。6.6最后检测
按试验双方的约定对试验样品进行外观检查、电气性能、机械性能以及其他性能检测，并与初始检测数据进行比较，记录数据到表A.1。6.7
相关信息
当使用本部分规定的方法时，试验双方的约定应包含如下信息：a)
预处理；
初始检测：
试验样品在试验过程期间的状态；试验温度TAI、TBL;
暴露持续时间t1转换时间t：
循环次数；
中间检测；
恢复；
最后检测；
试验双方同意的对试验程序的任何更改rKaeerKAca-
GB/T32065.8—2020
附录A
（规范性附录）
试验样品检测数据记录表
试验样品检测数据记录表用于记录初始检测、中间检测及最后检测的相关数据。详见表A.1。表A.1
试验样品检测数据记录表
试验样品信息
试验项目
样品型号
低温TAI
高温Te
暴露持续时间！
循环次数
样品特征
初始检测
中间检测
最后检测
检测员：
测量范围
外观检查
电气性能
机械性能
其他性能
外观检查
电气性能
机械性能
其他性能
外观检查
电气性能
机械性能
其他性能
样品名称
样品编号
低温TA2
高温T楼
转换时间t：
检测所使用的主要设备
准确度等级
或最大允许误差
试验情况
核验员：
iiKaeeiKAca
证书编号
有效期至
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
