GB∕T 33588.5-2020 雷电防护系统部件（LPSC）第5部分：接地极检测箱和接地极密封件的要求
GB∕T33588.5-2020
准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

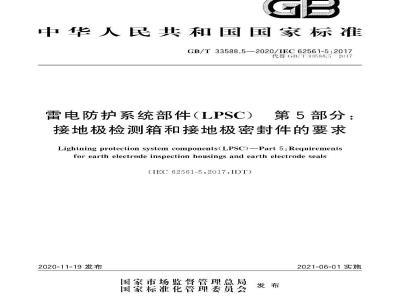

ICS 91.120.40
中华人民共和国国家标准
GB/T33588.5—2020/IEC62561-5:2017代替（FB/T33588.52017
雷电防护系统部件（LPSC)
第5部分：
接地极检测箱和接地极密封件的要求Lightning protection system components(LPSC)-Part 5 :Requirementsfor earth electrode inspection housings and earth electrode seals(IEC 62561-5:2017,IDT)
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
-riKacerKAca-
规范性引用文件
术语和定义
一般要求
使用说明书
接地极检测箱
接地极密封件
6试验方法
-般试验要求
接地极检测箱
接地极密封件
安装说明
电磁兼容性（EMC)
检测报告的结构和内容
-般要求
报告标识
样品说明
标准和参考文献
试验程序
试验设备说明
测量仪器说明
记录的结果和参数
合格/不合格声明
参考文献
rrKaeerKAca-
GB/T 33588.5—2020/IEC 62561-5:2017T
-riKacerKAca-
GB/T33588需电防扩系统部件（LPSC)》分为7个部分：第1部分：连接件的要求：
第2部分：接闪器、引下线和接地极的要求；一第3部分：隔离放电间隙（ISG)的要求；一第1部分：导体的紧固件要求：第5部分：接地极被检测箱和接地极密封件的要求：第6部分：雷击计数器(LSC)的要求：第7部分：接地降叫材料的要求，本部分为GB/T33588的第5部分
本部分按照（G13/T1.1—2009给出的规则起草。GB/T33588.5-—2020/IEC62561-5:2017本部分代替GB/T33588.52017雷电防护系统部件（LPSC)）第5部分：接地极检测箱和接地密过件的要求》，与GB/T33588.52017相比，主要技术变化如下增加了术语接地极”（见3.1)；一增加了接地极检测箱的分类（见第4章）；增加了接地极设于防水混凝十内部或从其中穿过时的密封件试验要求（见6.3,2），本部分使用翻译法等同采用IEC62561-5：2017告电防护系统部件（LPSC）第5部分：接地被检测箱和接地极密封件的要求》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：-GB/T21714.3—2015雷电防护第3部分：建筑物的物埋损坏和生命危险（IEC623053：2010.DT)
本部分做了下列编辑性修改：
第3章中的术语调整了顺序；
-6.1中增加了注，
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承扭识别这些专利的贡任。本部分由全国雷电防护标准化技术委员会（SAC/TC258)提出并归口，本部分起草单位：天津市中力防雷技术有限公司、「海人学、泰兴市威特新材料科技有限公司、江苏金合益复合新材料有限公司、台州花用防雷工程有限公司、中国标滩化协会。不部分主要起草人：孙魏魏、姚烨、姚克梅、周歧斌、干大羿、周拓、郝胤博、干伟、郭芳芳、本部分所代替标准的历次版本发布情况为：G13/T 33588.5--2017。
rKaeerkAca-
GB/T33588.5—2020/1EC62561-5:2017引言
GB/T33588的本部分涉及根据IEC62305系列标准设计和安装的需电防扩系统（LPS)所来用的接地极检测箱和接地极密封件的要求和试验方法rrKaeerkAca
1范围
GB/T 33588.5—2020/IEC 62561-5:2017雷电防护系统部件（LPSC）第5部分：接地极检测箱和接地极密封件的要求B/T33588的本部分规是了接地极检测箱（端子箱）和接地极密时件的要求和试验方法雷电防护系统部件（LPSC)亦适用于危险环境，安装于此条件下的部件需考虑必要的附加要求。注：不同的条件和试验流程参见EN124（所有部分）和EN1253（所有部分）。2规范性引用文件
下列文件对于本文件的成用是必不可少的：凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件.其最新版本（包括所有的修改单)适用于本文件1Ec:62305-3雷电防护第部分：建筑物的物理损坏和生命危险（Protcctionagainstlightning Part 3: Physical damagc to structurcs and life hazard)3术语和定义
下列术语和定义适用于本文件，ISO和IEC在以下网址持续史新术谱用于标准化的数据库：IEC.http：//clectropedia.org/iso在线浏览平台：https://iso.org/obp3.1
接地极earthelectrode
接地装置的一部分，通过它与大地占接相连，并将需电流泄放入地：示例：接地、线（带）状接地梭以及接地板，3.2
接地极检测箱carthelectrodeinspectionhousing由金属或非金属的箱体和可移动的箱盖组成的箱了，箱内是用于检测和试验的引下线与接地被的连接端了或断接卡。
接地极密封件earthelectrodeseal接地极在穿划过建筑物基础时做的防水密封装置，防止地下水进人建筑物，4分类
4.1接地极检测箱
a）重载型：适用于低速或多轴等重型交通运输车辆通过的道路或停放的场所：b）中载型：适用于低速轻型机动车等通过的道路或停放的场所；c）轻载型：适用于人行道等。
rKaeerkca-免费标准bzxz.net
GB/T33588.5—2020/1EC62561-5:20172接地极密封件
无分类。
5要求
5.1一般要求
所有接地检测箱和接地被密封件应保证在正常使用情况下具有可靠性，不会对人员和周国设备造成危害。
材料特性成满足特定场合的使用要求5.2使用说明书
接地极检测箱及接地极密封件的制造商或供应商应提供充分的信息，保证安装者能够用合理且安全的方法进行选择和安装，以符合1FC62305-3的要求。按照6.4的规定核查资料，检查符合性。5.3接地极检测箱
接地体检测箱的设计应满足在实施检测功能时以可行且安全的方式封闭引下线或接地棒，并有足够的空间满足接地棒卡夹器的装拆，检测箱应足够深，确保当箱盖可以平整盖「时，不奶碍得接地捧、导体、卡夹器的安装
接地极检测箱的材料应和周用环境相适应，按6.2检查符合性5.4接地极密封件
接地极密封件的设计应以可行门安全的方式防止地下水经接地极进人建筑物的基础或墙体。接地极密封件的材料和周围环境相适成，按6.3检否衍合性5.5标识
所有符合本部分的产品应至少有以下标识：a）制商或供成商的名称或商标或识别符号；h）零件编号；
c）按第4章的分类；
d）负载承受，单：kN
当实际情况不允许时，规定的标识可在最小包装上提供，注：标识可采用模印、压印、雕刻、不干胶印刷标签或移印等。接6.5检查符合性。
6试验方法
6.1一般试验要求
本部分规定的试验为型式试验，这些试验具有如下特性：试验完成后，无需重复进行试验，除非材料、设计或制造工艺类型的改变可能导致产品性能发生变化。除非另有规定，试验时根据制造商或供应商的安装说明按正常使用情况组装和安装样品：所有试验都成在新的样品上进行；一除非另有规定，三个样品为组进行试验，所有试验都通过时才衍合要求；如果仅有二个样品由于红装或制造缺陷导致试验久败，该试验和所有可能影响该试验结果的2
rKaeerkAca-
GB/T33588.5—2020/IEC62561-5:2017前而的试验应重复进行。后续试验成在另组样品上按规定的次序进行.所有样品都应衍合要求
委托方提交样品时，川额外提供一组样品。当某一样品试验失败时，检测机构可占接使用额外提供的该组样品进行测试，并仅在样品再次试验火败时判定不合格。如果委托方未同时提供额外样品，一个样品试验失败则判定为不合格，注：如按\另有规定“进行的试验.非本部分规定的型式试验。6.2接地极检测箱
6.2.1一般要求
所有试验应在同一个箱休「使用三个新箱盖的情况下完成。6.2.2负载试验
混凝上箱盖样品应在28大的养扩期后试验，其他所有材质的箱盖样品则应在7大的保养期后试验，
样品成按照制造商或供应商的说明完全组装好后进行试验。样品外用材料应符合制造商或供应商说明的负载额定值：外国材料的厚度应至少为外壳标称尺寸的0.5倍，几不人于外壳的标称尺寸诚验装置固定在刚性支架1，
负载试验装置如图1所示。
说明：
1——;
圆铁盘：
可移动的箱盖：
外围材料(5)的原度为0.5Y1Y。
箱体：
外围材料：
刚性支架、
图1负载试验装置
重载型产品（适用于低速或多轴等重型交通运输车辆道过的道路或停放的场所)成在直径为（170士0.5）mm，厚度为（20士1)mm.两边（顶部和底部）例角至少为2mm的圆铁盘垂直方向上施川30kN的作用力。
中载型产品（适用于低速轻型机动车等通过的道路或停放的场所)应在直径为（130十0.5)mm，厚度为（20=1)mm.例角约为2mm的圆铁盘垂直方向上施加15kN的作用力。轻载型产品（适用丁人行通道等）应在直径为（62士0.5）mm.厚度为（20士1）mm，倒角约为2mm的圆铁盘垂占方向上施加4kN的作用J3
-rKaeerkca-
GB/T 33588.5—2020/1EC62561-5:2017圆盘的中心宜与箱盖的中心重合，作用力应在（60一10)以内逐渐施加并保持（120+5)s：产品的诚验负载亢由制造商声明。试验后，在无放大的常规目视（正常视力与矫正视力)检查下，未发现解体或裂纹现象。负载移除1 min以后.样品不应有超过3 mm的永久变形如果满足以上要求，则视样品通过试验，6.3接地极密封件
6.3.1在防水罩壳中的接地极
对样品进行如下密过试验：
接地极密封件成安装在特定试验台上，以证明预期效果（见图2)。0.5MPa
无气池
说明：
装满水的容器：
接地被：
接地被密封装置：
4——密封件；
空气。
图2密封试验装置
-rKaeerkca-
成在密封装置上连续24h施川0.5MPa的最小气压，GB/T 33588.5—2020/IEC 62561-5:2017如果完成试验后密封点没有检查到泄漏·则视样品通过试验。6.3.2设于防水混凝土内部或从其中穿过的接地极6.3.2.1一般要求
接地极密封件成根据6.3.2.2和制造商的说明预置在混凝土中。6.3.2.2样品
样品应是边长为150mm的正方体：混凝上应符合表1的要求，表1用于试验装置的混凝土参数
组成原度
水炭比
混凝土在放人模具后应立即压实。6.3.2.3样品固化
水泥含量
尤要求
280kg/m
考虑增270kg/m
抗压强度
C23/30或更高
在（20二5)℃下，样品放在模具中静放至少16 h,似不超过3d,避免撞击、震动和干燥。拆模后，样品应在（202)℃的水中或温度为（20二2)℃且相对湿度热95%的空中固化至试验前。6.3.2.4水压
样品应至少在28 d龄期后开始试验。样品放置在试验装置内.施加（100+10)kPa的水压持续（722)h（如图3所示）。
6.3.2.5样品检验
施加压力达到规定时间后：从试验装置巾取出样品擦拭施加水压的表面以去除多余的水，垂真于施加水压的表而将样品分成两半，在检验过程中和分离样品时，将样品靠水的表而放置在底部，在样品分离面「能清晰看到水渗透线的位置进行标记，测量试验区域的最人渗透深度并记录下米6.3.2.6合格判定标准
如果渗水深度不超过图3中9所示的位置线.则视样品通过试验。5
-rrKaeerkca-
GB/T 33588.5—2020/1EC 62561-5:2017说明：
接地被密封件(例如：穿墙套管或固定接地端了)：防水件：
势拨：
密过圈：
拧紧板；
螺栓；
承压水；
充许的最大渗水深度。
图3水压渗透深度的试验装置示例-riKaeerkca-
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
