ICS91.120.40

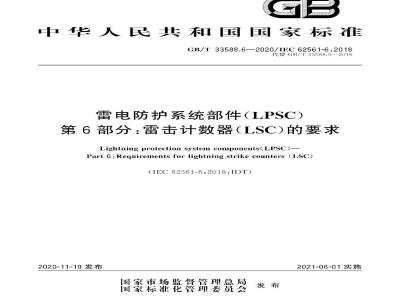

中华人民共和国国家标准
GB/T33588.6—2020/1EC62561-6:2018代替（13/T33588.6—2016
雷电防护系统部件（LPSC）
第6部分：雷击计数器（LSC)的要求Lightning protection system components(LPSC)-Part 6: Requirements for lightning strike counters (LSC)(IEC 62561-6:2018,IDT)
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
GB/T33588.6—2020/1IEC62561-6:2018前
规范性引用文件
术语和定义
一般要求
使用说明书
试验方法
一般试验要求
抗紫外线试验
耐腐蚀试验（金属部分)
机械试验
防护等级(IP代码)确定
电气试验
标识试验
电磁兼容性(EMC)
抗扰性…
发射性
检测报告的结构和内容
-般要求
报告标识
样品说明
标准和参考文件
试验程序
试验设备说明
测量仪器说明
记录的结果和参数
合格/不合格声明
+..++++.+.++.
附录A（规范性附录）LSC非金属防护罩的环境影响试验附录13（规范性附录）LSC金属部分的环境影响试验附录C（规范性附录）LSC的试验流程参考义献
-rrKaeerKAca-
抗紫外线能力
GB/T33588需电防扩系统部件（LPSC)》分为7个部分：第1部分：连接件的要求：
第2部分：接闪器、引下线和接地极的要求；一第3部分：隔离放电间隙（ISG)的要求：一第1部分：导体的紧固件要求；第5部分：接地极被检测箱和接地极密封件的要求：第6部分：雷击计数器(LSC)的要求：第7部分：接地降阳材料的要求
本部分为GB/T33588的第6部分
本部分按照（G13/T1.1—2009给出的规则起草GB/T 33588.6—2020/IEC 62561-6:2018本部分代替GB/T33588.62016%雷电防护系统部件（LPSC）第6部分：击计数器（LSC)的要求》，与GB/T33588.62016相比，主要技术变化如下：删除了术语\阅值电流\“最大计数放电电流”“最大耐受放电电流”（见2016年版的3.2~3.4）；—增加了雷击计数器（I型）\雷击计数器（Ⅱ型）”等术（见3.2~3.9)；一修改了古击数器的分类·并对每种奖型增加了相应的试验方法（见第4章和第6章，2016年版的第5章）：
修收了电气试验（见6.6，2016年版的6.6）：一增加了“LSC的试验流程\（见附录C）本部分使用翻译法等同采用IEC625616：2018《雷电防护系统部件（LPSC）第6部分：雷击计数器（1.SC)的要求》bzxZ.net
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T42082017外壳防扩等级（IP代码)(IEC60529:2013,IDT)GB17799.4—2012电磁兼容通用标准工业环境中的发射（IEC6100064:2011.IDT）本部分做广下列编辑性修改：
6.1.1中增加了注；
纠正了6.6.1中的错误：将5.2\修改为\第4章”；纠正了附录A中的错误：将A.3中的\（65工3)℃\修改为*（63工3)℃*，将A.4中的B.2修收为\A,2”；
纠正「图C,1中个别试验对成的章条编号。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承拍识别这些专利的责任。本部分由全国雷电防护标准化技术委员会（SAC/TC258)提出并归口。本部分起草单位：大津市中力防雷技术有限公司、上海电力大学、苏州电器科学研究院股份有限公司、北京雷电防扩装置测试中心、中国标准化协会、中国信息通信研究院、浙江雷泰电气有限公司本部分主要起草人：孙巍巍、张立阅、姚喜梅、边晓燕、胡醇、夏薇仕、张利华、周璟、李红斌，本部分所代替标准的历次版本发布情况为：GB/T33588.62016。
rKaeerkAca-
GB/T33588.6—2020/1EC62561-6:2018引
GB/T33588的本部分涉及根据IEC62305系列标准设计和安装的需电防扩系统（LPS)所来用的需击计数器(LSC)的要求和试验方法r kaeerkAca
1范围
GB/T 33588.6—2020/IEC 62561-6:2018雷电防护系统部件（LPSC）
第6部分：雷击计数器（LSC)的要求GB/T33588的本部分规定广雷击计数器的要求和试验方法。雷击计数器对通过呆·导体的雷电流进行计数.这奖导体或是雷电防护系统（LPS）的某部分导体.或是连接到电浦保护器（SPD）的导体，或其他导体，而流经这些导体的需击电流不能是大部分的需击电流。雷击计数器(I.SC)亦适用于危险环境·安装在此条件下的部件需考虑必要的附加要求，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注期的版本适用于本文件：凡是不注日期的引用文件，其最新版本（包括所有的修政单)适用丁本文件：GB/T2423.182012环境试验第2部分：试验方法试验Kb：盐雾，交变（氯化钠溶液）(IEC 60068 2 52:1996,IDT)
G3/T2423.55一2006电T电子产品环境试验第2部分：环境测试试验Eh：锤击试验(IEC 60068-2-75:1997-:IDT)
GB/T9789一2008金属和其他无机覆盖层通常凝露条件下的二氧化硫腐蚀试验（ISO6988：1985.IDT
IEC 60529外壳防护等级(IP代码)[Degrees ol protection providled byenelosures(IP Code)]IEC6lo00-6-4电磁兼容（E.Mc）第6-4部分：通用标准工业环境中的发射Elcctromagncticcompatibility(EMC)-Part64:Generic standards-Emission standlard for industrial environments3术语和定义
下列术谱和定义适用于本文件。ISO和IEC在以下网址持续更新术语用于标准化的数据库：IEC.http://clcctropedia.org/ISO在线浏览平台：https：//iso.org/obp3.1
雷击计数器lightningstrikecounter：Lso根据导体中流过的电流米记录雷击次数的设备3.2
雷击计数器（I型）lighining strikecounter(TypeI）用于计数冲击放电电流的L.SC
IEC600682521996为第版，IEC60068252：2017第三版）已发布。1
2）IEC60068275：1997为第—版，已被IEC60068275:2014（第二版）代替。1
rKaeerkca-
GB/T 33588.6—2020/1EC 62561-6:20183.3
雷击计数器（Ⅱ型）lighining surgecounler(Type Ⅱ）用于计数标称放电电流的LSC
impulse discharge current
冲击放电电流
在规定时间内通过LSC的具有规定电荷（Q）、规定单位能量（W/R），波形为10/350us的冲击电流峰值。
最小冲击放电电流
minimum impulse discharge current countedI iep rie
1S记录的冲击放电电流的最小峰值3.6
maxinum impulse discharge current counted最大冲击放电电流
Iirp ranx
LSC 记录和承受的冲击放电电流的最大峰估，3.7
标称放电电流
nominal discharge current counted1.
通过LSC的8/20ps波形的电流峰值。3.8
最小标称放电电流
minimum discharge current countedI ui
LSC 记录的标称放电电流的最小峰值。3.9
最大标称放电电流
maximum discharge current countedImes
L.SC记录和承受的标称放电电流的最大峰值3.10
外壳防护等级
degree of protection of enclosureIP
按接照IEC60529的规定.在等级分类的数字前加IP符号，作为电气设备外壳的防护等级：防止人体触及或接近外壳内部的带电部件和运动部件（光滑的旋转轴和类似部件除外）：防止外界固体异物进入电气设备内部；一防止水进入电气设各内部引起有害影响[1EC60050-426:2008-定义426-04-02]3.11
point of strike
雷击点
雷电击中大地或突出物体的点。注：一个需闪可以有不只一个需击点3.12
strike
对地雷闪中的单次放电。
-rKaeerkAca-
4分类
按测试电流分类：
a）「型：按照3.2定义的LSC；
b）Ⅱ型：按照3.3定义的LSC
按照安装位置分类：
a）空内LS(:有机累和（或)位于建筑物或遮蔽物内；b）室外［SC:无机罩和位于建筑物或遮蔽物外GB/T 33588.6—2020/IEC62561-6:2018IEC60529中定义的IP代码与I.SC的预期位置有关，们不适用于作为SPD一部分的LSC注：安装在室外外壳或遮瞰物中的「用」室内5要求
5.1一般要求
1S应保证在正常使用情况下具可靠性，不会对人员和周国设备造成危害材料特性应满足特定场合的使用要求。5.2使用说明书
LSC的制造商或供应商应在他们的资料单提供充分的信息，保证安装者能够用合埋且安全的方法进行选择和安装
制造商成说明工作温度、湿度和海拨高度还应提供这此信息（如适用）：Iimgmin、IinnxInI，Imin、rmax核查资料，检查衍合性。
5.3标识
所有符合本部分的产品应至少有以下标识：a）制造商或供应商的名称或商标：b）参考类型或序列号；
c）类别；
d)Ip rnIunp txusInIn tmnIn nx3外壳防护等级(IP)；
与标准的符合性；
对于小型设备，如果可用空间不足以标有全部标识，至少上述a）、b)应标注在设备上，安装后要能看到1:述c））、)和可以印刷在包装1和/或安装数据表「（文档)和/或制造商月录：接6.7检查符合性。
注：标识可采用模印、压印、雕刻、不干胶印刷标签或移印等、5.4设计
I.SC的设计应使其具有记录导体流过雷电流次数的功能，不管放电电流极性如何，I.SC应能检测到雷击，并录雷击次数，拟用于室外的I.SC应能承受各种坏境条件，包括温度、灰尘和湿度。根据IEC60529的要求，它本身或者安装作盒体内后，外壳应具有的最低外壳防扩等级是IP43。3
-rrKaeerkAca-
GB/T 33588.6—2020/1EC62561-6:2018制造商应提供与工作环境条件范围有关的信息，如计数器的工作温度、海拔高度和湿度LSC应能够计数并承受规定的电流，而不会对其特性造成不川接受的影响。按照6.6.2、6.6.3.6.6.4和6.6.5检查符合性，按照制造商的说明安装后，显示屏的尺寸应能正常读取雷击次数记录。适过月视检查是否符合要求。
I.S的固定系统不宜对导体施加不可接受的成力或损坏，通过日视检查是否符合要求，
LSC的材料应与导体材料兼容（电耦合）：6试验方法
6.1一般试验要求
6.1.1 一般要求
本部分规定的试验为型式试验，一一除非另有规定，试验时根据制造商或供应商的安装说明按止常使用情况组装和安装样品；一所有试验都应在新的样品上进行：一除非另有规定，个样品为一组迹行试验，所有试验都通过时才符合要求；如果仅有一个样品山丁组装或制造缺陷导致试验失败，该试验和所有可能影响该试验结果的前的试验应重复进行。后续试验应在刃一红样品「接照舰定的次序进行，所有样品都应符合要求。
注1：一组的一个样品可川于一次以上的试验，但需经制造商同意。注2：委托方提交样品时，可额外提供组样品。当某样品试验失败时，检测机构可直接使用额外提供的该纠样品进行测试·并仅在样品再次试验失败时判楚不合格。如果委托方未同时提供额外样品·一个样品试验失败则判定为不合格。
提交试验的LSC将按以下要素判定是否合格：一具有5.3中规定的标识和指示；一其有参考文献和且期的安装说明，LSC成按照制造商的说明进行安装。除非另有规定，试验应在周围温度为5℃~35℃条件下迹行，且迹行试验期问温度变化不应超过3℃。LSC应避免过热或外部过冷。LSC的试验流程图见附录C。
注3：如按“刃有规定“进行的试验，非本部分规定的型式试验。6.1.2I型LSC的冲击放电电流
通过样品的冲击放电电流出电流峰值、电荷量(Q)和单位能量(W/R)逊行定义：冲击电流应无过零振荡，峰值应在50us内达到。电荷量(Q)的传递应发生在5ms之内，传递的单位能量（W/R)应在5ms内耗散：表1给出了峰值对成的Q(As)和W/R(kJ/α)估Iirp、Q和W/R之间的美系如下：Q=IinpXca
rrKaeerkca-
式中：
a=5×10 +s.
式中：
b=2.5×10*s
峰值（Iiap）
5℃ s以内
W/R-Imp*Xh
GB/T33588.6—2020/IEC62561-6:2018表1冲击放电电流（limp）的首选参数电荷量（Q）
5 ms以内
注：符合上述参数的试验脉冲是IEC62305-1中的10/350波形参数的允差如下：
-18%，
I型ILSC的标称放电电流
通过样品的标称放电电流山峰值I，确定（见表2）表2标称放电电流（I.）的首选参数蜂值（8/20s）
-KaeerKca-
单位能量（W/R）
5ms以内
GB/T33588.6—2020/1EC62561-6:2018道过样品的电流波形的允差如下：峰值+10%：
波前时间+20%：
半峰值时问工20%。
允许冲击波上有小过冲或振荡，但其幅值应不大丁峰值的5。在电流下降到零后的任何极性反向的电流值应不大于峰估的30%
注：满足1.述参数的试验脉冲为IFC62475中提出的8/20us波形，6.2抗紫外线试验
6.2.1一般要求
对丁设计安装作室外或特定环境中的LSC应进行本试验用于室外的LSC的非金属防护罩成能承受紫外线影响：成按照制造商的安装说明.三个新样品为组，将牢固地安装在绝缘板块（例如聚四氟乙烯)上。样品应进行坏境影响试验.包括附录A规定的抗紫外线试验6.2.2合格判断标准
在止常视力与矫止视力检查下，未发现解体或裂纹现象则视为样品通过试验确保安装板表而能抗紫外线辐射。6.3耐腐蚀试验（金属部分）
对丁设计安装在室外或特定环境的LSC应行本试验。通过6.2试验后的样品成按附录B进行耐腐蚀试验对于由铜含量低于80必的铜合金制成的样品还成按[3.1进行氨惠试验制造商或供应商应提供由铜合金制成的任何组件部分的铜含量证明。把被测样品放在（100工5)℃.的烘箱中烘干10min后，样品表面不应出现任何生锈痕迹。可擦去的边缘生锈痕迹和淡黄色斑点川不予考虑。白锈、铜绿及其他衣面氧化不视为腐蚀性劣化。
6.4机械试验
样品通过6.2和6.3的试验后应进行3次机械试验。应用机械撞击对所有样品迹行机械试验对LSC可接触的部分进行撞击，这此些部分可承受意外的机械成力：样质接照制造商的说明在止常操作条件下组装。接照GB/T2123.55一2006中第1章的规定，应将1.SC固定在摆铺撞击试验装置「：，如图所示，按照GB/T2423.552006中衣1和衣2的规定，撞击元件的材料应为尼龙.且质量应为200g：6
rKaeerkAca-
说明：
框架：
下落高度：
样品：
安装架。
1午000
GB/T33588.6—2020/IEC62561-6:2018单位为毫米
图1摆锤撞击试验装置
摆锤应从200mm的高度落下，并尽可能垂点丁样品装置长度的方间.以确保刘样品每一面逊行撞击：下落高度是指摆锤在释放时测量点的位置与摆锤在撞击瞬间测量点的位置间的垂直距离测量点是指撞击元件表而的个标志点，该点是通过摆杆轴线和撞击元件轴线相交的点作垂直于该一条轴线所构成的平而的垂线与懂击元件表而的交惠，冲击不应施加到显示屏和连接器上。注：在理论上·击元件的重心是测量点。实际上，重心很雄确定，测量点就按以上描述选定。合格判定标准
试验后，LSC不应有任何裂痕，在无放大的常规目视（正常视力与矫正视力）检查下也没有可视损坏，对今后的使用不会造成潜在的影响，试验后，显示屏上LSC记录的数值不成增川或减少（尤其是对于机电LSC)，6.5防护等级（IP代码）确定
根据IEC60529，应对使用过的且通过6.4试验的样品进行IP等级确认试验。7
-rKaeerkca-
GB/T33588.6—2020/1EC62561-6:2018被测样品成符合IEC60529的规定，6.6电气试验
6.6.1一般要求
道过6.5规定的试验后，每个样品应通过如下电气试验根据第1章分类为「型和Ⅱ型的1S虚使用其列出的冲击放电电流和标称放电电流进行试验。6.6.2最小放电电流计数试验
6.6.2.1I型LSC
对于1型1SC.用峰值等于1=r波形为10/350us的冲击放电电流正负极性各进行一次试验。合格判定标准
如果LSC计数增加2,则样品通过试验试验过程巾不得出现可见损坏。载流部件或LSC外壳不应损害或打开。6.6.2.2I 型 LSC
对于Ⅱ型LSC.用峰值等于I.波形为8/20ts的标称放电电流正负极性各逊行一次试验。合格判定标准
如果LSC计数增川2.则样品通过试验。试验过程中不得出现可见损坏，载流部件或1.SC外壳不应损害或打开，6.6.2.3I型和Ⅱ型LSC
对于I型和Ⅱ型LSC，用朴应的冲击放电电流Iirprin波形为10/350μs和朴成的标称放电电流1波形为8/20S的电流分别进行正负极性冲击试验。合格判定标准
如果LSC计数增加4,则I型和Ⅱ型LSC样品通过试验！试验过程中不得出现可见损坏，载流部件或I.SC外壳不应损害或打开，6.6.3阅值电流试验
6.6.3.1I型LSC
对于1型1.SC.用峰值等于0.5倍1imeni波形为10/350us的冲击放电电流止负极性各进行·次试验，
合格判定标准
如果LSC计数没有增加，则样品通过试验，试验过程巾不得出现可见损坏：载流部件或LSC外壳不成损害或打开。6.6.3.2I型LSC
对于Ⅱ型LSC,用峰值等丁0.5倍I.u波形为8/20s的标称放电电流正负极性各逊行一次试验。合格判定标准
如果I.SC计数没有增加.则样品通过试验。试验过程中不得出现可见损坏。载流部件或I.S外壳不应损害或打开8
rKaeerkAca-
