ICS.01.100.01

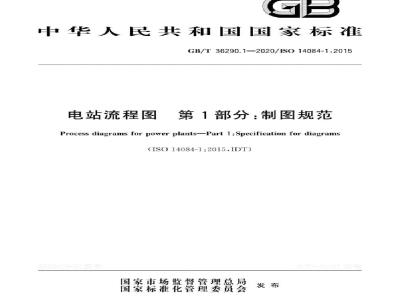

中华人民共和国国家标准
GB/T36290.1—2020/ISO14084-1:2015电站流程图
第1部分：制图规范
Process diagrams for power plants-Part 1:Specification for diagrams(ISO14084-1:2015IDT)
国家市场监督管理总局
国家标准化管理委员会
-riKacerKAca-
规范性引用文件
术语和定义
电站流程图的基本方面
图纸类型及其关系
生命周期方面
图纸中的信息内容
5图纸类型和内容
框图(BLD)
5.3过程流程图（PFD）
其他类型的过程流程图
5.4过程和仪表图(PID)
5.5过程控制图
5.5.3内容免费标准bzxz.net
5.6典型图
GB/T36290.1—2020/IS014084-1:2015-riKacerKAca-
GB/T36290.1—2020/IS014084-1.20155.6.4表示
6表示类主题
6.2文档纸张
6.3技术信息
图形符号
电站制图的图形符号
信息的扩展
图形符号的组合
图中大型/复杂对象的表示
6.5连接
流向指示
管径指示
管线的变尺寸
连线的表示
测量和控制.
非对象类符号
参照标识
表示与位置
管线的参照标识
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献
非对象类符号等
示例图
电站参照标识
参照标识符号
iKaeerKAca-
GB/T36290电站流程图分为两个部分：—第1部分：制图规范；
一第2部分：图形符号。
本部分为GB/T36290的第1部分。本部分接照GB/T1.1-2009给出的规则起章，GB/T36290.1—2020/IS014084-1:2015本部分使用翻译法等同采用IS014084-1：2015(电站流程图第1部分：制图规范》。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB/T20063（所有部分）简图用图形符号［ISO14617（所有部分）1。本部分做了下列编辑性修改：
一将正文中资料性引用的文件列人参考文献-4.2中增加丁脚注。
本标推由电国电企业联合会提出。本部分由全国电站过程监控及信息标准化技术委员会（SAC/TC376）归口。本部分起草单位，电力规划总院有限公司、国家电力投资集团有限公司，中国大唐集团有限公司、华电陕西能源有限公司中核武汉核电运行技术股份有限公司、中国能源建设集团规划设计有限公司、中国电力工程顾间集团西南电力设计院有限公司、中国电力工程顾间集团西北电力设计院有限公司、电子科技大学、西南交通大学，成都纺织高等专科学校，阳城国际发电有限责任公司，中煤华晋集团晋城热电有限公司，宁夏银星发电有限责任公司。本部分主要起草人：张晋宾、姜士宏、崔志强、康澄杰、周四维、赵敏、朱悦、许聚羚、李忠炳、严新荣。黄琦、张子立、孙即红、李博、郑温哲、林祥东、张彤枫、王宁、李国胜、陕超伦、刘林虎、李涛。-riKacerKAca-
GB/T36290.1—2020/IS014084-1.20150.1概述
本部分涉及的是电站流程图的准备工作内容。言
GB、ISO.IEC中包括图形符号在内的制图标准，共同构成了流程工业制图准备工作的基础。这些标准之间的相互关系如图1所示。阁形符号
GB/T 16901(ISO/IEC 81714)
GB/T 20065(ISO 14617)系列
GB/T786.1(ISO1219-1)
15010628-2
ISO14084-2\
GB/T4728(IEC6D617)系列
费照标识
ISO/IEC81346系列
1S0/TS16952-10
13010209
GB/T 17446([SO 5598)
注：标记*的标准为共有应用标准。图1
共有应用标准
下列标准：
流程工业制图标准
ISO15519系列
1SO1219-2
女件标准
GB/T14689(ISO5457)
ESO7200
GB/T10609.2(ISO7573)
文件管理
ESO11442
EEC82045系列
谢阁标准
ESO128系列
ESO129系列
用于电站的ISO、IEC和GB制图标准间的相互关系-1SO15519系列：流程工业制图规范：-ISO14617系列：简图用图形符号。均属于通用性的，适用于所有应用领域的基础类标准。允许各专门应用领域的技术委员会对此加工提炼，并出版相应标准，以作为ISO15519系列、ISO14617系列或二者的共有应用标准。-riKaeerkAca
应用领域
GB/T36290.1—2020/IS014084-1:2015本部分适用于电站领域，包括各类型常规化石燃料电站、生物质燃料电站、水电站、海浪能电站、风力电站、核电站、地热电站、太阳能电站、渗透压电站、垃圾楚烧电站和工业电站等。0.4图
本部分中的图仅是用以说明给定规则的示例。0.5
参照标识
本部分中，采用ISO/TS16952-10以说明电站流程图参照标识的使用规则和指南。附录C中给出了ISO/TS16952-10的概要。注，当采用其他参照标识系统时，其在图中的应用需同理进行解释，-iKacerKAca-
-riKaeerKAca-
1范围
电站流程图
GB/T36290.1—2020/IS014084-1:2015第1部分：制图规范
GB/T36290的本部分规定了电站流程图的类型，在相应类型的流程图中准备和表送信息的规购和指南。
本部分属于ISO15519系列的共有应用标准。本部分不适用于IEC61082所盖的电气技术图和IS01219-2所涵盖的液压图。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仗注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO10209技术产品文件词汇与技术图纸、产品定义及相关文件相关的术语（Technicalproduct documentation-Vocabulary-Terms relaing to technical drawings, Product definition andrelated documentation)
IS014617（所有部分）简图用图形符号（Graphicalsymbolsfordiagrams）IS015519（所有部分）流程工业制图规范（Specificationfordiagramsforprocessindustry）3术语和定义
IS015519（所有部分）和IS010209界定的以及下列术语和定义适用于本文件。3.1
框图blockdiagramBLD
主要采用方框符号的概览图。
注改写1SO10209：2012，定义11.16，3.2
过程流程图
process flow diagram; PFD
通过图形符号来描述过程系统或流程工厂组成的图。注，改写1S010209：2012.定义11.126。3.3
process and instrumentation diagram;PID过程和仪表图
通过设备、过程流径，过程测量和控制功能图形符号来表示过程系统技术实现的图。注，本部分所案用的过程和仅表图的图纸类型在技术上与管道和仅表图一样，本部分之所以对该图纸标识名称进行变更·是因为电站领域在流体和固体材料的处理过程中使用此文档类型，本部分对过程和仪表图的缩略语采用PID，以区别于管道和仪表图所采用的传筑缩略语P&ID3.4
过程控制图
process control diagram;PCD
表示系统或子系统的测量，控制和执行功能配置的图。1
-riKaeerKAca-
GB/T36290.1—2020/IS014084-1.20153.5
典型图typicaldiagram：TYD
用图形符导表示一个复杂对象的详细配置的图。示例：带定位器，仪用气源供气等的气动调节润，4电站流程图的基本方面
4.1总则
本章给出了GB/T36290中所涉及的标准内容总览。本章也提供了涉及流程工厂技术文件的其他标准所涵盖的与流程图相关的信息。本部分作为ISO15519-1的共有应用标准之一，在IS015519-1中所给出的规则和指南也适用于本部分。
共有应用标准原则充许增加附加的规测和指南，以适用于实际的应用领域一是电站领域。
图纸类型及其关系
一在本部分所对应的
本部分涉及表1中所列出的在电站领域中所用到的五种图纸类型，表1也包括本部分所采用的缩略语和遵循IEC61355-1的文件分类代码。1S011005和IEC61082-1提供了将技术信息和文件进行结构化的方法的应用规则，表1图纸标识名称、编略语和代码图纸标识名称
过程流程图
过程和仪表图
过程控制图
典型图
本部分所果用的图纸缩略语
图2示出了上述图纸类型之间的层级关系，DCC代码（参考IEC61355-1)
1）鉴于IEC610271991标准名称为\Instruments forthemeasurementofauralacousticimpedance/admittance\（耳声抗/导纳的测量仅器）且已被IEC60645-5：2004所替代，故此处EC61027标准号有误，此处IEC61027似应为EC61082-1的笔误（见零考文献E9]）2
-riKacerKAca-
说明，
m图：
过程流程图：
过程控制图：
过程和仪表图：
典型图。
GB/T36290.1—2020/ISO14084-1:2015图2电站图纸类型间的层级关系
图纸的措述、应用、表示及其内容见第5章。4.3
生命周期方面
在4.2中所捕述的图纸类型，旨在包含各种不同的图纸类型及其信息量，用以满足电站实际生命周期内各阶段的需求，图3示出厂在电站生命周期主要阶段的五种图纸类型的应用，并用线条宽度表示出了在电站不同生命周期阶段内各图纸类型的不同等级应用价值。研究
图纸类型
过程流程图
过程控制图
过程和仪表图
典型图
工程设计阶段
图3电站生命周期阶段各类图纸应用价值示意图图纸中的信息内容
按照图纸类型和主要应用场合的不同，图纸应包含以下形式的信息：表示功能、对象和连接的图形符号：运行
-riKacerKAca-
GB/T36290.1—2020/IS014084-1.2015技术信息：
参照标识：
无需查阅进一步的技术说明，而可以“阅读”和解释所表达的系统/子系统的功能的充足信息，对象（有的是直接表示在图纸中，有的是表示在清单或数据库中）的完整技术信息量还包括以下信息：图纸的使用方，以及使用方对其他媒介（如清单，数据库)的技术信息的访问：图纸生成所用的技术一传统的2DCAD或先进的基于数据的生成工具并可通过屏幕访问存储于数据库中的全部信息；
不同用户组（如控制室人员、维护人员）访问相应信息，以完成其工作的需求：在生命周期阶段内的其他不同需求。5图纸类型和内容
5.1总则
本章涉及包括以下内容的各类型图：图的描述和应用：
基本和补充信息的规范：
图中的表示。
附录B中给出了电站流程图的应用示例。附录C中给出了用于规范和要求参照标识的术语解释。5.2框图（BLD)
5.2.1描述
框图是指主要采用方框符号的概览图。5.2.2应用
框图用于在较高层次上简要表示主流程、主要介质流和主要能量流。5.2.3内容
框图应包含下列基本信息。如果需要，也可增加补充信息（见表2）表2框图的基本信息和补充信息
图形符号和连接
冬照标识
技术信息
图信息
基本信息
用框所表示的过程系统用图形特号：带流向指示的连接（功能性）
用所表示的过程系统名称
流人和流出的过程介质流和能量流名称：一框与框之间的主介质流和主能量流的流向补充信息
特殊对象的图形符号
位于分美级别1缓上的多照标识（参见录C
流人和流出的物质流和能量流
程与之间的物质流和能量道
特定运行工况
框与框之间的主物质流和主能量流的名称
-riKacerKAca-
5.2.4表示
GB/T36290.1—2020/IS014084-1:2015在框图中，框用于表示过程，面框与框之间的连线则用于表示过程介质流和能量流。示例参见附录B。
5.3过程流程图(PFD)
5.3.1描述
过程流程图是指通过图形符号来描述流程工厂或系统的配置的图。5.3.2应用
过程流程图通常是用于项月规划和协调，尤其是念/许可工程阶段和采购阶股的项目规划和协调。
过程流程图构减了过程和仪表图、过程控制图准备时的基础。过程流程图可表示诸如锅炉-汽机/汽水循环或公用系统（例如集中冷却系统）之类的电站主要系统组。
5.3.3内容
过程流程图应包含下列基本信息。如果需要，也可增加补充信息（见表3)。表3过程流程图基本信息和补充信息方面
图形符号和连接
照标识
技术信息
图信息
基本信息
过程设备，阀门执行机构等的通用图形符号，测量和执行的PCI符号，
连接的通用图形符号
位于分类级别1级上的过程设备、过程控制元件和连接
流人和流出系统的标识
补充信息
安全系统和安全设备：
过程的控制和监督所必需的测量设备，包括一次控制回路：
主要过程控制对象的功能性信息，如阅门执行机构的故障安全关，泵的变速控制等：
特殊的图形符号，如胸门执行机构位于分类级别1级和2级上的过程设备、过程控制元件和连接
特定运行工况，如流量、压力、温度：补充的运行工况：
设备的特定数据：
基础设备的名称：
设计参数，如压力、温度、流量！驱动装置的名称及其特定数据：主要管道、风道等的尺寸
供货商、合作伙伴等之间的接口注：PCI是ProcessControlInformationC过程控制信息）符号的缩略语-通常是一个图周-在图圖内表示出被测值的美型，应用和按ISO15519-2中所措述的参照标识等。5
