GB∕T 37858-2019
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB∕T 37858-2019 纸浆 纤维湿重的测定
GB∕T37858-2019
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

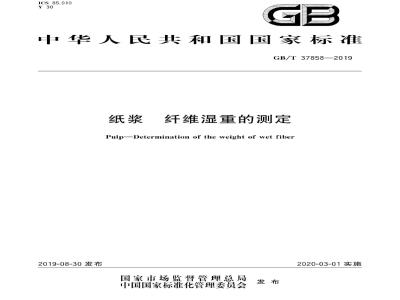

ICS85.010
中华人民共和国国家标准
GB/T37858—2019wwW.bzxz.Net
纤维湿重的测定
PulpDetermination of the weight of wet fiber2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
本标准按照GB/T1.12009给出的规则起草GB/T37858—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会（SAC/TC141)归口。本标准起草单位：广东省造纸研究所、玖龙纸业（东莞）有限公司、中国制浆造纸研究院有限公司。本标准主要起草人：陈洋、韩红波、陈阳明、宋林林、梁健文、何伟明。I
1范围
纸浆纤维湿重的测定
本标准规定了纸浆纤维湿重的测定方法。本标准适用于各种纸浆
规范性引用文件
GB/T37858—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注甘期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T740纸浆试样的采取
纸浆浆料浓度的测定
GB/T 5399
GB/T22903纸浆
GB/T24327
物理试验用标准水
纸浆实验室湿解离化学浆解离
GB/T29285—2012
实验室湿解离
机械浆解离
3术语和定义
下列术语和定义适用于本文件。3.1
纤维湿重
weight of wet fiber
在规定的条件下，框架从装有纸浆悬浮液的肖伯尔-瑞格勒式打浆度仪滤水室的底部上升到顶部后，留在框架上的湿纤维的质量。4原理
将选定的框架安放在肖伯尔-瑞格勒式打浆度仪滤水室底部的密封锥形体上，然后将一定体积和浓度的纸浆悬浮液倒人肖伯尔-瑞格勒式打浆度仪的滤水室中，提起密封锥形体，称量挂在框架上的湿纤维的质量即为纤维湿重。
5仪器和试剂
肖伯尔-瑞格勒式打浆度仪。
5.2电子天平：感量为0.01g。
量筒：1000mL。
秒表或电子计时器：分辨力为0.1s。5.4
纤维湿重框架：分为16档和25档两种，其结构和尺寸见附录A。5.6
标准解离器：应符合GB/T24327一2009中附录A或GB/T292852012中附录B的规定。标准水：应符合GB/T22903的规定。若使用其他水，应在报告中注明。1
GB/T37858—2019
6试样的制备
6.1试样的采取按GB/T740进行。6.2按GB/T24327一2009或GB/T29285一2012的规定对试样进行解离6.3取经解离的纸浆悬浮液试样，按照GB/T5399测定浆料的浓度。然后将纸浆悬浮液稀释至浓度为（0.2土0.002）%，并调节温度至（20.00.5）℃。在制备试样的整个过程中，应避免在悬浮液中形成气泡。由于气候的原因，可采用（25土5）℃的温度，但应在试验报告中说明。测定时所选择基准温度的偏差应保持在士0.5℃之内。
6.4从浆料制备系统或实验室纸浆解离设备中取出的已超过30min的纸浆悬浮液，应在接近于测定纤维湿重所规定的浆料浓度下，先用标准解离器（5.6)解离6000r，使其中的纤维分散均勾。7试验步骤
7.1称量纤维湿重框架（5.5）的干质量m。针叶木、棉、麻等纸浆以及低打浆度纸浆宜采用16档纤维湿重框架，阔叶木、竹、草类浆以及高打浆度纸浆宜采用25档纤维湿重框架。7.2彻底清洗肖伯尔-瑞格勒式打浆度仪（5.1)的漏斗和滤水室，并最后用水（5.7）冲洗。将滤水室放置在漏斗支座上，用（20.0士0.5）℃的水冲洗。由于气候的原因，可采用（25士5）℃的温度，但应在试验报告中说明。测定时所选择的基准温度的偏差应保持在土0.5℃之内。7.3将纤维湿重框架安放在密封锥形体上，卡住仪器的主轴，框架的开口面向测试人员倒试样的方向，并将密封锥形体关紧。
7.4将（1000士5）mL的纸浆悬浮液试样倒人一个干净的量简（5.3）中，搅拌以充分混合试样，同时要避免空气在这个阶段进入浆料中。7.5在3s～5s内平稳地将试样倒人滤水室中，倒人时应使浆流对准密封锥形体的轴和斜面，以避免形成旋涡。
7.6当试样全部倒人滤水室后，启动秒表（5.4）开始计时，5s时将密封锥形体提起，125s时取出粘附有湿纤维的纤维湿重框架，用天平（5.2)称其质量。8结果的表示
按式（1）计算试样的纤维湿重：m=mi-mo
式中：
试样的纤维湿重，单位为克（g）；粘附有湿纤维的纤维湿重框架质量，单位为克（g）：纤维湿重框架质量，单位为克（g）。mo
.....(1)
每个试样应测定2次，以两次检测结果的检测值作为测试结果，计算结果精确至0.1g。如果重复测定的纤维湿重值之差大于5%，应重新进行试验9试验报告
试验报告应包括以下项目：
a）试验日期、地点；
完整识别试样所需的所有信息；本标准的编号；
选用的纤维湿重框架的种类；
测定温度；
任何与本标准的偏离；
试验过程中观察到的异常现象
GB/T37858—2019
GB/T37858—2019
附录A
（规范性附录）
纤维湿重框架的结构与尺寸
纤维湿重框架的结构和尺寸如图A.1和图A.2所示，用铜或不锈钢等金属材料制成。外框、支架和提手用直径为2mm的金属丝，档条用厚度为0.5mm、宽度为1.0mm金属条。单位为毫米
主视图
俯视图
支架入
图A.116档纤维湿重框架结构示意图左视图
主视图
俯视图
支架入
25档纤维湿重框架结构示意图
GB/T37858—2019
单位为毫米
左视图
GB/T37858-2019
中华人民共
国家标准
纸浆纤维湿重的测定
GB/T37858—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年7月第一版
书号：1550661-62630
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T37858—2019wwW.bzxz.Net
纤维湿重的测定
PulpDetermination of the weight of wet fiber2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
本标准按照GB/T1.12009给出的规则起草GB/T37858—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会（SAC/TC141)归口。本标准起草单位：广东省造纸研究所、玖龙纸业（东莞）有限公司、中国制浆造纸研究院有限公司。本标准主要起草人：陈洋、韩红波、陈阳明、宋林林、梁健文、何伟明。I
1范围
纸浆纤维湿重的测定
本标准规定了纸浆纤维湿重的测定方法。本标准适用于各种纸浆
规范性引用文件
GB/T37858—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注甘期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T740纸浆试样的采取
纸浆浆料浓度的测定
GB/T 5399
GB/T22903纸浆
GB/T24327
物理试验用标准水
纸浆实验室湿解离化学浆解离
GB/T29285—2012
实验室湿解离
机械浆解离
3术语和定义
下列术语和定义适用于本文件。3.1
纤维湿重
weight of wet fiber
在规定的条件下，框架从装有纸浆悬浮液的肖伯尔-瑞格勒式打浆度仪滤水室的底部上升到顶部后，留在框架上的湿纤维的质量。4原理
将选定的框架安放在肖伯尔-瑞格勒式打浆度仪滤水室底部的密封锥形体上，然后将一定体积和浓度的纸浆悬浮液倒人肖伯尔-瑞格勒式打浆度仪的滤水室中，提起密封锥形体，称量挂在框架上的湿纤维的质量即为纤维湿重。
5仪器和试剂
肖伯尔-瑞格勒式打浆度仪。
5.2电子天平：感量为0.01g。
量筒：1000mL。
秒表或电子计时器：分辨力为0.1s。5.4
纤维湿重框架：分为16档和25档两种，其结构和尺寸见附录A。5.6
标准解离器：应符合GB/T24327一2009中附录A或GB/T292852012中附录B的规定。标准水：应符合GB/T22903的规定。若使用其他水，应在报告中注明。1
GB/T37858—2019
6试样的制备
6.1试样的采取按GB/T740进行。6.2按GB/T24327一2009或GB/T29285一2012的规定对试样进行解离6.3取经解离的纸浆悬浮液试样，按照GB/T5399测定浆料的浓度。然后将纸浆悬浮液稀释至浓度为（0.2土0.002）%，并调节温度至（20.00.5）℃。在制备试样的整个过程中，应避免在悬浮液中形成气泡。由于气候的原因，可采用（25土5）℃的温度，但应在试验报告中说明。测定时所选择基准温度的偏差应保持在士0.5℃之内。
6.4从浆料制备系统或实验室纸浆解离设备中取出的已超过30min的纸浆悬浮液，应在接近于测定纤维湿重所规定的浆料浓度下，先用标准解离器（5.6)解离6000r，使其中的纤维分散均勾。7试验步骤
7.1称量纤维湿重框架（5.5）的干质量m。针叶木、棉、麻等纸浆以及低打浆度纸浆宜采用16档纤维湿重框架，阔叶木、竹、草类浆以及高打浆度纸浆宜采用25档纤维湿重框架。7.2彻底清洗肖伯尔-瑞格勒式打浆度仪（5.1)的漏斗和滤水室，并最后用水（5.7）冲洗。将滤水室放置在漏斗支座上，用（20.0士0.5）℃的水冲洗。由于气候的原因，可采用（25士5）℃的温度，但应在试验报告中说明。测定时所选择的基准温度的偏差应保持在土0.5℃之内。7.3将纤维湿重框架安放在密封锥形体上，卡住仪器的主轴，框架的开口面向测试人员倒试样的方向，并将密封锥形体关紧。
7.4将（1000士5）mL的纸浆悬浮液试样倒人一个干净的量简（5.3）中，搅拌以充分混合试样，同时要避免空气在这个阶段进入浆料中。7.5在3s～5s内平稳地将试样倒人滤水室中，倒人时应使浆流对准密封锥形体的轴和斜面，以避免形成旋涡。
7.6当试样全部倒人滤水室后，启动秒表（5.4）开始计时，5s时将密封锥形体提起，125s时取出粘附有湿纤维的纤维湿重框架，用天平（5.2)称其质量。8结果的表示
按式（1）计算试样的纤维湿重：m=mi-mo
式中：
试样的纤维湿重，单位为克（g）；粘附有湿纤维的纤维湿重框架质量，单位为克（g）：纤维湿重框架质量，单位为克（g）。mo
.....(1)
每个试样应测定2次，以两次检测结果的检测值作为测试结果，计算结果精确至0.1g。如果重复测定的纤维湿重值之差大于5%，应重新进行试验9试验报告
试验报告应包括以下项目：
a）试验日期、地点；
完整识别试样所需的所有信息；本标准的编号；
选用的纤维湿重框架的种类；
测定温度；
任何与本标准的偏离；
试验过程中观察到的异常现象
GB/T37858—2019
GB/T37858—2019
附录A
（规范性附录）
纤维湿重框架的结构与尺寸
纤维湿重框架的结构和尺寸如图A.1和图A.2所示，用铜或不锈钢等金属材料制成。外框、支架和提手用直径为2mm的金属丝，档条用厚度为0.5mm、宽度为1.0mm金属条。单位为毫米
主视图
俯视图
支架入
图A.116档纤维湿重框架结构示意图左视图
主视图
俯视图
支架入
25档纤维湿重框架结构示意图
GB/T37858—2019
单位为毫米
左视图
GB/T37858-2019
中华人民共
国家标准
纸浆纤维湿重的测定
GB/T37858—2019
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年7月第一版
书号：1550661-62630
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
