GB∕T 37878-2019 电鸣乐器能耗设计通用技术规范
GB∕T37878-2019
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

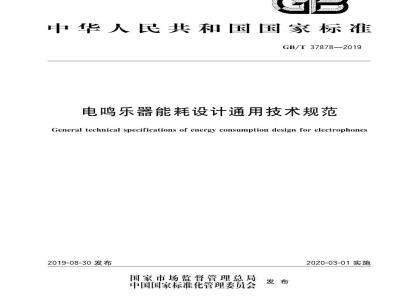

ICS97.200.20
中华人民共和国国家标准
GB/T37878—2019
电鸣乐器能耗设计通用技术规范General technical specifications of energy consumption design for electrophones2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
本标准按照GB/T1.1—2009给出的规则起草GB/T37878—2019
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国轻工业联合会提出。本标准由全国乐器标准化技术委员会（SAC/TC371)归口。本标准起草单位：吟飞科技（江苏）有限公司、常州市宏泰木业有限公司、北京乐器研究所。本标准主要起草人秦宏伟、张俊、陈国斌、朱小宏、梁俊伟、范廷国、王伟。G
1范围
电鸣乐器能耗设计通用技术规范GB/T37878—2019
本标准规定了电鸣乐器类属的产品及辅助设备能耗的术语和定义、分类、一般原则、要求、测试、检验规则和能耗等级标注。
本标准适用于通过电网电源（220V、50Hz）供电下可正常工作的电鸣乐器类属的产品及辅助设备。
本标准不适用于通过电池或网络接口（如USB接口）供电的电鸣乐器类属的产品及辅助设备。本标准不适用于显示驱动主频大于或等于1GHz的电鸣乐器类属的产品。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB209432013单路输出式交流-直流和交流-交流外部电源能效限定值及节能评价值术语和定义
下列术语和定义适用于本文件。3.1
电鸣乐器electrophones
通过电直接或间接产生声音的乐器。[GB/T23173—2008.定义2.5]
辅助设备auxiliaryequipment
补充或完善电鸣乐器功能的部件或产品3.3
liquid crystal display
液晶显示器
外加电压使液晶分子取向改变，以强制透过液晶层的光强度，产生灰度或彩色图像的显示器件或组件。
［GB/T9002—2017定义9.5.11]
工作模式
onmode
开机模式
电鸣乐器类属的产品及辅助设备连接到电网电源上，提供各功能状态3.5
idlemode
闲置模式
电鸣乐器类属的产品及辅助设备在工作模式下，未执行主要功能且无信号（音频、视频）输出。GB/T37878—2019
待机模式standbymode
电鸣乐器类属的产品及辅助设备各功能处于静止状态，只有通过遥控装置或内部激活信号才可返回到工作模式
关机模式offmode
电鸣乐器类属的产品及辅助设备电源开关处于关闭状态，仅向用户显示产品处于关闭位置的指示符。
能耗限定值
maximumallowablevalueofenergyconsumption在规定的测试条件下，电鸣乐器类属的产品及辅助设备允许的最大电源消耗功率。3.9
evaluatingvalueof energyconservation节能评价值
在规定的测试条件下，节能型电鸣乐器类属的产品及辅助设备允许的最大电源消耗功率。4分类
电鸣乐器类属产品
可分为：
电声乐器；
电子乐器：
电子乐器数字接口控制器。
电鸣乐器类属辅助设备
可分为：
电鸣乐器用效果器；
电鸣乐器用放音设备；
电鸣乐器用液晶显示器设备；
电鸣乐器用电源适配器。
5一般原则
电鸣乐器类属产品及辅助设备的技术要求按产品标准的规定5.1
5.2在设计阶段应充分考虑产品闲置模式能源消耗、待机模式能源消耗和关机模式能源消耗。5.3
电鸣乐器类属的产品及辅助设备能耗等级分为4级，其中1级最低。6要求
能耗等级划分及能源消耗限定值6.1.1电声乐器
闲置能源消耗应小于或等于0.5W6.1.2电子乐器
GB/T37878—2019
有音频功率放大器的电子乐器应符合表1的要求，附加端口功耗因子>P计算见7.3。表1
能耗等级及条件
额定输出功率P
75≤Pa<150
75Per150
75≤Pe<150
75Por150
75≤P<150
闲置模式能源消耗
≤7+EP
≤10+P
≤25+P
≤25+Ph
≤30+PaWww.bzxZ.net
额定输出功率Pt150W的产品不受此限6.1.2.2
待机模式能源消耗
单位为瓦特
关机模式能源消耗
无音频功率放大器的电子乐器应符合表2的要求，附加端口功耗因子ZP计算见7.3。表2
能耗等级
闲置模式能源消耗
≤I+P
≤2.5+2Pt
≤3.5+ZP
6.1.3电子乐器数字接口控制器
待机模式能源消耗
应符合表3的要求，附加端口功耗因子≥P.计算见7.3。表3
能耗等级
闲置模式能源消耗
≤0.5+2P
≤2+EP
≤3+P
待机模式能源消耗
单位为瓦特
关机模式能源消耗
单位为瓦特
关机模式能源消耗
GB/T37878—2019
电鸣乐器用效果器
应符合表4的要求，附加端口功耗因子≥P.计算见7.3表4
能耗等级
电鸣乐器用放音设备
闲置模式能源消耗
≤1.0+EP.
≤1.5+EPm
≤2.0+Pm
待机模式能源消耗
应符合表5的要求，附加端口功耗因子ZP.计算见7.3。表5
能耗等级及条件
额定输出功率Paut
100≤P300
300≤P..<500
100P300
300≤P<500
100≤P300
300≤P500
100≤P300
300≤P500
闲置模式能源消耗
≤10+2P
≤15+P
≤20+P
≤25+P
≤20+P
≤25+P
≤25+2P
≤30+P
≤35+Pl
额定输出功率P≥500W的产品不受此限6.1.6
电鸣乐器用电源适配器
应符合GB20943
3—2013的要求。
能耗限定值
应为表1～表5中能耗等级的1级～4级。4
待机模式能源消耗
单位为瓦特
关机模式能源消耗
单位为瓦特
关机模式能源消耗
6.3节能评价值
应为表1～表5中能耗等级的1级2级。7测试
测试环境及条件
无特殊要求时，测试在下述条件中进行：环境温度：23℃±2℃；
相对湿度：45%~75%；
GB/T37878—2019
交流供电：电压（220V士4.4V），频率（50Hz士1Hz），电源波形失真小于或等于2%；直流供电：额定工作电压土2%；纹波电压小于或等于10mV。7.2测试设备及条件
功率计为有功功率计，分辨率为0.01W，最小电流量程小于或等于10mA。7.3附加端口功能功耗因子之和（EP.）的计算被测样品在工作模式状态下，所确定的所有附加端口功能功耗因子之和（ZP，），按表6确定。表6
附加端口
以太网端口
USB端口
液晶显示器
功能功耗因子
附加端口功能说明
不连接网络
此端口为主USB端口；不连接外部设备不连接网络
不连接网络
由主机供电
注：各附加端口功能功耗因子为附加端口数量所对应功能功耗因子之和7.4样品制备
7.4.1样品抽取按8.2的规定，并在7.1规定的环境条件下放置不少于2h。测试前，应将样品开机预热10min以上。全部测试应在同一件样品上进行7.4.2测试前，应检查样机内有无电池，在可能的情况下取出内置电池。如果内置电池不可拆卸，应确保内置电池保持充满电
7.4.3使用电源适配器的样机，测试时应用同包装内的电源适配器，测试结果应减去电源适配器的空载有功功率
7.4.4测试应按以下条件进行：
样机接在额定电源上；
信号源与额定信号源阻抗串联后接到输人端；c
测试时，输出端接额定负载阻抗；不用的端子按规定连接；
以1kHz为参考频率，将此频率正弦信号源电动势调整到等于额定信号源电动势；如果样机预GB/T37878—2019
定不在1kHz下工作，则试验频率应当使用在引起峰值响应时的频率；均衡控制器置于能给出有效频率范围的位置：f）
如果有被动输人端口和主动输人端口时，以被动输人端口为主要测试信号输人端口；当有多通道放大器的被测样机，在没有其他特殊理由时，被测通道音量置于额定位置，各通道同时输出相同的功率或输出电压；当最终用户可以打开和关闭附加功能，在测量过程中应关闭附加功能；当测量有于扰时应使用低通滤波器。低通滤波器应满足：通频带范围10Hz20000Hz，通频带响应偏差小于或等于0.1dB,在24kHz以上的频率应有60dB的衰减。7.5
5测试方法
测试连接
按图1所示
浩号源
测样机
功率冶
注：虚线框表示有干扰时需加低通滤波器7.5.2测试步骤
闲置模式能源消耗
按以下步骤进行：
按图1方法连接；
将被测样机置于额定条件下；
低通滤波器
负载电阻
示凌器
在开机模式下，内置有音频功率放大器的被测产品，调节音量控制器使输出功率等于额定输出功率，T作5min：
d）在开机模式下，内置无音频功率放大器的被测产品，调节音量控制器使输出信号等于额定输出电压，工作5min；
将信号源电动势减小到零：
将音量控制器减小到零；
被测样机应设置使其不执行任何其他功能；h)
测量并记录不小于2min从电源汲取的平均有功功率，单位为W。待机模式能源消耗
按以下步骤进行：
按图1方法连接；
b）将被测样机置于额定条件下；将信号源电动势减小到零：
d）将被测样机切换到待机模式：sk待到高消耗能源模式运行结束后，测量并记录不小于2min从电源汲取的平均有功功率，单位e）
为w。
7.5.2.3关机模式能源消耗
按以下步骤进行：
a）按图1方法连接；
b）将样品置于额定条件下；
c）按下按钮或以其他方式将被测样机切换到关机模式；GB/T37878—2019
d）等待5min后，测量并记录不小于2min从电源汲取的平均有功功率，单位为W。7.5.2.4
电鸣乐器用电源适配器
按GB20943—2013规定的方法测试。5能耗限定值
按6.2的规定。
节能评价值
按6.3的规定。
检验规则
检验分类
分为出厂检验和型式检验。
组批与抽样
出厂检验和型式检验以批为单位进行验收。相同形制、相同结构、相同材料、相同规格与型号的为一检验批，最小批量不少于150件，随机抽取的样品数不少于3件。8.3出厂检验的项目与判定
出厂检验的项目见第6章规定的要求。当被测样品所有项目的测试结果全部达到第6章规定的要求时，则判定该批产品符合本标准并在此基础上判定能耗等级。样品检验不合格，则判定该批产品不合格。
8.4型式检验的项目与判定
8.4.1正常情况下，第6章所规定要求的型式检验每年进行1次。在新产品鉴定、更改结构、制造工艺及主要原材料发生变化或停产3个月以上恢复生产和质量监督部门提出要求时，亦需进行检验。8.4.2型式检验项目全部达到第6章规定的要求时，则判定该批产品合格。能耗等级标注
符合能耗等级划分的电鸣乐器类属的产品及辅助设备，允许在说明书、合格证或产品表面上标注其对应的能耗等级，标注方法符合相关规定。GB/T37878—2019
GB/T9002—2017
GB/T23173—2008
参考文
音频、视频和视听设备及系统词汇东器分类
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
