GB∕T 38333-2019 铅酸蓄电池用射频识别（RFID）电子标签技术规范
GB∕T38333-2019
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

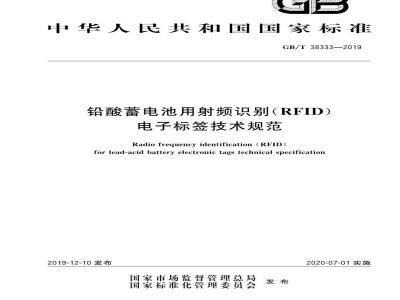

ICS 29.220.20
中华人民共和国国家标准
GB/T38333—2019
铅酸蓄电池用射频识别（RFID）电子标签技术规范
Radio frequency identification (RFID)for lead-acid battery electronic tags technical specification2019-12-10发布
国家市场监督管理总局
国家标准化管理委员会
2020-07-01实施
GB/T38333—2019
规范性引用文件
术语和定义
型号命名、基本参数及结构组成要求
试验方法
识别符号
8标志、使用说明书、包装、运输和贮存附录A（资料性附录）
附录B（规范性附录）
电子标签基板及天线参数
粘贴式电子标签
附录C（规范性附录）
电子标签植人信息
本标准按照GB/T1.1-2009给出的规则起草本标准由中国电器工业协会提出。本标准由全国铅酸蓄电池标准化技术委员会（SAC/TC69)归口。GB/T38333—2019
本标准起草单位：天能电池集团（安徽）有限公司、超威电源有限公司、安徽理士电源技术有限公司、江苏海宝电池科技有限公司、华富（江苏）电源新技术有限公司、天能电池集团股份有限公司、江苏先特能源装备有限公司、沈阳蓄电池研究所、安徽超威电源有限公司、天能集团（河南）能源科技有限公司。本标准主要起草人：毛书彦、陈玉松、黄思淼、董捷、沈煜婷、唐学平、杨新明、陈英明、付冰冰、舒红群、王强民。
1范围
铅酸蓄电池用射频识别（RFID）电子标签技术规范
GB/T38333-—2019
本标准规定了铅酸蓄电池用射频识别（RFID)电子标签的术语和定义、型号命名、基本参数及结构组成、要求、试验方法、识别符号、标志、使用说明书、包装、运输和贮存等要求。本标准适用于铅酸蓄电池用射频识别(RFID)电子标签2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志
GB/T191
GB/T9969
工业产品使用说明书
GB/T26572电子电气产品中限用物质的限量要求GB/T29261.3—一2012信息技术自动识别和数据采集技术词汇第3部分：射频识别GB/T29768
信息技术射频识别800/900MHz空中接口协议GB/T34996800/900MHz射频识别读/写设备规范HG/T4955轮胎用射频识别（RFID)电子标签性能试验方法QB/T1880-—2008自行车车架
术语和定义
GB/T29261.3一2012界定的以及下列术语和定义适用于本文件。3.1
radiofrequencyidentification electronic tagRFID电子标签
用于存储目标物品（铅酸蓄电池）标识信息且具有无线存取功能的电子器件。注：本标准使用的电子标签为被动标签3.2
射频模块radiofrequencyidentificationmodule具有存储和无线应答功能的集成电路模块。3.3
PCB（printedcircuitboard)ofRFIDelectronictag电子标签基板
承载射频模块和电子标签天线的载体。3.4
读写器reader
与电子标签按照特定协议采用无线方式进行数据交换的电子设备。3.5
adhesiverubbercompound
黏合橡胶
能与电子标签和铅酸蓄电池壳体良好黏合的橡胶GB/T38333—2019
4：型号命名、基本参数及结构组成4.1
型号命名
电子标签的型号编制方法规定如下：TPbR-CXXX
注：C——ISO/IEC18000-63中C型空中接口通信参数。4.2
基本参数
基本参数见表1。
电子标签总长度（mm）
TypeC型空中接口
RFID的首字母
铅酸蓄电池的代表符号
标签（Tag）的首字母
表1基本参数
频率范围/MHz
质量/g
4.2.2电子标签基板及天线基本参数参见附录A4.3
结构组成
860~960（840~845/920~925）
电子标签由射频模块、天线、电子标签基板三部分组成，结构见图1。4.3.1
说明：
1—射频模块；
2——天线；
3——电子标签基板。
电子标签基本结构
4.3.2粘贴式电子标签结构、基本参数、基本要求等见附录B。5要求
电子标签的读、写条件
电子标签的读、写条件如下：
a）工作温度：-40℃～80℃；
b）：工作介质：读写器与铅酸蓄电池之间的工作介质为空气。5.2基本要求
5.2.1电子标签天线拉伸至原长1.5倍以内，应能正常读、写5.2.2电子标签两端天线长度差应小于1mm，GB/T38333-—2019
5.2.3电子标签不受外力损坏的条件下，在铅酸蓄电池全生命周期中应能正常读取。5.2.4电子标签植人铅酸蓄电池后的最小读、写距离见表2。表2最小读、写距离
植人后最小读取距离
植人后最小写入距离
5.2.5电子标签在铅酸蓄电池内应能承受一定的耐酸腐蚀等级。参数
≥500
≥250
单位为毫米
5.2.6电子标签在铅酸蓄电池内应能承受的正常温度为一40℃～80℃，同时承受极端情况蓄电池烧毁时瞬间温度。
5.2.7电子标签应能承受2000V的空气静电放电5.3黏合要求（如需要）
电子标签基板材料与铅酸蓄电池壳体剥离黏合强度大于25kN/m；电子标签天线材料与铅酸蓄电池壳体的黏合力大于1.1kN。
5.4功能要求
5.4.1电子标签通信协议应符合GB/T29768的规定。5.4.2电子标签在铅酸蓄电池全生命周期内使用过程中及蓄电池振动试验后均应具有读、写功能，读取信息应与写人信息一致。
5.4.3电子标签读写器应符合GB/T34996的规定5.5安全和环保要求
电子标签有害物质限量要求应符合GB/T26572的规定。5.6外观
电子标签外观应均匀平滑。
5.7振动性能
电子标签按QB/T1880一2008中6.2.2.2方法进行试验后，应能正常进行读写5.8电子标签植入信息
电子标签的植人信息应包含生产企业代码、工厂代码、产品代码、生产日期等信息，具体内容应符合附录C。
GB/T38333—2019
电子标签信息安全
电子标签采用一写多读工作模式，产品信息植人并随产品包装人库后，电子标签信息只能读取，不可更改。
6试验方法
电子标签按照HG/T4955进行试验7
识别符号
使用RFID电子标签的铅酸蓄电池，可在适当位置标识如图2所示的RFID标识符号。RFID
边长尺寸要求：5mm≤a≤30mm
图2RFID标志
8标志、使用说明书、包装、运输和购存标志
应在电子标签的防静电包装塑料袋外表面喷涂或粘贴产品标志，产品标志内容如下：a)
产品名称；
产品型号；
产品批号：
执行标准号：
制造单位名称、商标；
制造日期。
包装标志应符合GB/T191的规定。使用说明书
使用说明书应符合GB/T9969的要求包装、运输和贮存
电子标签应采用防静电材料包装，应干燥密封；运输过程中应防潮、防水；电子标签应贮存在防酸、防腐蚀、防雨、干燥、通风良好的场所。4
A.1天线参数
天线参数如下：
附录A
（资料性附录）
电子标签基板及天线参数
弹簧材料直径：0.25mm土0.05mm；a）
天线外径：1.2mm±0.02mm；
天线弹簧螺距：0.7mm士0.1mm。基板参数
基板参数如下：
基板厚度：0.3mm±0.1mm；
基板长度：9.4mm±0.5mm；
基板宽度：3.6mm±0.2mm。
GB/T38333—2019
GB/T38333—2019
B.1概述
粘贴式电子标签适用于铅酸蓄电池B.2
粘贴式电子标签结构及基本参数附录B
（规范性附录）
粘贴式电子标签
粘贴式电子标签由电子标签、封装胶片和粘贴胶片三部分组成。结构见图B.1说明：
1—粘贴胶片\；
2封装胶片；
3——电子标签。
“粘贴胶片是把电子标签周定到成品铅酸蓄电池上的专用橡胶材料。封装胶片是用于成品铅酸蓄电池电子标签的橡胶封装材料。图B.1
粘贴式电子标签基本参数见表B.1。表B.1
封装胶片
粘贴胶片
粘贴式电子标签结构
粘贴式电子标签基本参数
粘贴胶片外周边沿较封装胶片外周边沿扩展长度B.3隔离wwW.bzxz.Net
粘贴胶片表面宜贴合一层塑料隔离膜6
70~100
单位为毫米
粘贴式电子标签基本要求
封装胶片厚度均匀，应完全包裹电子标签。封装胶片应具有抗酸腐蚀能力。B.4.2
GB/T38333—2019
粘贴式电子标签应能贴合铅酸蓄电池上盖内侧或外侧，宜贴合在铅酸蓄电池内侧，满足铅酸蓄电池密封性能要求。
粘贴式电子标签贴合在铅酸蓄电池内侧或外侧，在铅酸蓄电池正常使用情况下，在铅酸蓄电池B.4.4
的全生命周期能正常读写。
GB/T38333—2019
C.1电子标签植入信息结构
电子标签植入信息结构分为五部分附录C
（规范性附录）
电子标签植入信息
第一部分为用户根——3位十2位；第二部分用于产品对象的分类—2位十2位十5位；第三部分为产品随机代码——5位；第四部分为生产日期——6位；
第五部分为自定义代码—5位。
前四个部分为公共部分。信息编码规则见图C.1。XXXXX.XXXXXXX.XXXXX.XXXXXX.XXXXX自定义代码（5位）
生产日期（6位）
产品随机代码（5位）
产品类别代码+电压代码+容量代码（2位+2位+5位）企业代码+工厂代码（3位+2位）图C.1电子标签植入信息编码规则结构示意图C.2编码说明
C.2.1用户根
由两个节点组成：企业代码、工厂代码，基本要求如下：采用3位企业代码和2位工厂代码，企业代码由国家相关管理部门或委托相关机构进行统一编号。工厂代码由企业自行编制并报备。如某集团（×××）下属第一家子公司，设定表示为×××01，见图C.2。
图C.2某集团下属第一家子公司
2产品对象类目
由三个节点组成：产品类别代码、电压代码、额定容量代码，基本要求如下：产品类别代码按表C.1进行打码。例如：用于启动活塞发动机的铅酸蓄电池其产品代码为01，具体见表C.1。
产品类别代码
01(起动、起停蓄电池系列）
02(摩托车用电池系列)
03（动力蓄电池系列）
04（铁路客车电池系列）
05（通信与储能电池系列）
06（牵引蓄电池系列）
07（通用阀控蓄电池系列）
09（EVF电池系列）
产品类别代码目录表
产品名称
GB/T38333-—2019
用于起动用铅酸蓄电池（含起停蓄电池）摩托车用铅酸蓄电池
电动助力车用铅酸蓄电池
铁路客车用铅酸蓄电池
固定型铅酸蓄电池
牵引用铅酸蓄电池
通用阀控式铅酸蓄电池（含微型阀控式铅酸蓄电池）（备用）
电动道路车辆用蓄电池
（备用）
其他铅酸蓄电池
电压代码为蓄电池的标称电压，2位，单位为V，如某款电池标称电压为12V.则电池电压代码为12，见图C.3。
电压代码
额定容量代码为蓄电池的额定容量，5位，单位为0.1Ah，如某款蓄电池的额定容量为12.6Ah，则电池额定容量代码为00126，见图C.4。00126
产品随机代码
额定容量代码
产品随机代码为5位，按生产或出货顺序编制，用于保证同一工厂在同一天生产的同一型号的电池的唯一性。如单日单规格产品数大于10万只，则通过企业自定义代码进行区分。C.2.4
生产日期代码
生产日期代码6位，其中年、月、日各占2位。如：2018年12月18日出厂铅酸蓄电池的编码为181218，见图C.5。
181218
自定义代码
生产日期代码
自定义代码限于5位，企业可自行确定编码的内容。C.2.6
特别说明
对出口的蓄电池或来样加工的蓄电池型号，允许按有关协议或合同进行编码。1但用于国内市场销
售的产品应按本标准进行产品编码，9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
