ICS35.110

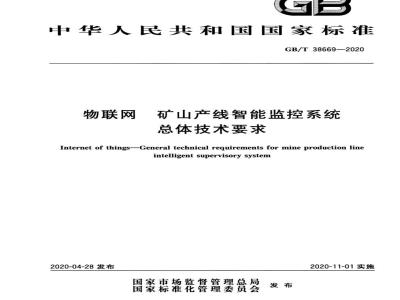

中华人民共和国国家标准
GB/T38669—2020
物联网
矿山产线智能监控系统
总体技术要求
Internet of things--General technical requirements for mine productionlineintelligentsupervisorysystem2020-04-28发布
国家市场监督管理总局
国家标准化管理委员会
rrKacerkca-
2020-11-01实施
2规范性引用文件
3术语和定义
4缩略语
5技术与功能架构
5.1.矿山产线智能监控系统技术架构5.2矿山产线智能监控系统功能架构6技术要求
数据采集要求
物联网网关要求
矿山产线云平台要求
数据安全要求
功能要求
感知控制功能要求
服务提供功能要求
资源交换功能要求
运维管控功能要求
-rKaeerKca-
GB/T38669—2020
本标准按照GB/T1.1一2009给出的规则起草GB/T38669—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国信息技术标准化技术委员会（SAC/TC28)提出并归口。本标准起草单位：中国科学院上海高等研究院、中国电子技术标准化研究院、上海云统信息科技有限公司、上海云统创申智能科技有限公司、西安航天自动化股份有限公司。本标准主要起草人：毛嘉、李孟良、杨宏、张晖、吴波、鲁方林、杨宁、周建龙、杨会甲、张建奇。m
rrKaeeiKAca-
1范围
物联网
矿山产线智能监控系统
总体技术要求
本标准规定了矿山产线智能监控的技术与功能架构、技术要求与功能要求。本标准适用于物联网条件下的矿山生产线智能监控系统的规划、设计和开发。2规范性引用文件
GB/T38669—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T32908—2016非结构化数据访问接口规范GB/T33474—2016物联网参考体系结构GB/T33745-2017物联网术语
3术语和定义
GB/T32908—2016、GB/T33474—2016、GB/T33745—2017界定的以及下列术语和定义适用于本文件。
域domain
具有特定目的的实体集合。
注：物联网概念模型中包含的域有：感知控制域、目标对象域、用户域、运维管控域、资源交换域、服务提供域。3.2
矿山mine
在地上或地下的一定开采境界内采集、处理具有经济价值的矿物的场所。3.3
产线production line
原料进人生产场所并按照工艺过程由生产设备通过生产活动制成产品所需的所有制造单元的合集。
注：产线为生产线的简称。
监控系统supervisorysystem
对自标对象进行不间断监控，反馈自标对象状态，保护业务稳定持续运行的采集、控制系统。3.5
智能服务
intelligentservice
在数据分析的基础上，挖掘数据的潜在价值，实现系统智能决策、产线远程运维及设备反馈控制的服务。
rKaeerkAca-
GB/T38669—2020
结构化数据structureddata
严格遵循数据格式与长度规范，主要通过关系型数据库进行存储和管理的由二维表结构来逻辑表达和实现的数据。
unstructureddata
非结构化数据
没有明确结构约束的数据。
注：如文本、图像、音频、视频等。4缩略语
下列缩略语适用于本文件。
DCS：分布式控制系统（DistributedControlSystem）FCS：现场总线控制系统（FieldbusControlSystem）GPS：全球定位系统（GlobalPositioningSystem）NFC：近场通信（NearFieldCommunication）PLC：可编程逻辑控制器（ProgrammableLogicController）RFID：射频识别（RadioFrequencyIdentification）SCADA：监控与数据采集系统（SupervisoryControlAndDataAcquisition）5技术与功能架构
5.1矿山产线智能监控系统技术架构基于物联网的矿山产线智能监控系统利用感知采集设备对矿山产线内设备、车辆、人员、环境等对象进行数据采集，通过物联网网关将数据传输至数据处理平台进行信息数据处理，使用矿山产线云平台实现监控管理、统计分析、智能服务等矿山产线的综合管控。基于物联网的矿山产线智能监控系统技术架构如图1所示，包括目标对象、感知采集设备、产线监控管理单元、物联网网关、现场控制单元、矿山产线云平台以及终端设备。a）目标对象，包括人员、设备、车辆、能源、环境、物料等对象。b）感知采集设备，包括各种位置信息采集、标签识别、传感器、音视频信息采集等采集元件。通过监测目标对象的各类数据，实现对人员、设备、车辆、能源、环境、物料等目标对象的监测，上传包括位置数据、标签识别数据、设备数据、音视频数据等感知数据至物联网网关。c）产线监控管理单元，包括SCADA、DCS、FCS等现场自动化监控管理系统，根据感知采集设备上传的数据，可直接下发控制命令至现场控制单元进行反馈控制，也可通过物联网网关接收矿山产线云平台下发的控制命令，实现设备联动控制、车辆优化调度、人员安全预警等功能。物联网网关，实时接收产线监控管理单元上传的数据，并具备区域数据汇聚、数据协议适配、数d)
据语义解析、数据封包及转发等功能。数据经物联网网关传输至矿山产线云平台。e）现场控制单元，通过PLC/工业控制计算机等控制执行器完成对控制对象的控制功能。f）矿山产线云平台，包含公有云及私有云，可布置于本地服务器或云服务器，提供监控管理、统计分析、智能服务等功能。
终端设备，面向不同的用户群体提供不同的终端实体，包括工作站及移动终端。g）
rKaeerKca-
终端设备
矿山产线云平台
产线监控管理单元
感知采集设备
位置信息采集
目标对象
工作站
监控管理
SCADA/DCS/FCS.
标签识别
传感器
统计分析
物联网网关
音视频信息采集
移动终端
智能服务
现场控制单元
GB/T38669—2020
PLC/工业控制计算机/
执行器
基于物联网的矿山产线智能监控系统技术架构2矿山产线智能监控系统功能架构5.2
基于物联网的矿山产线智能监控系统功能结构包括目标对象域、感知控制域、服务提供域、运维管控域、资源交换域和用户域，如图2所示。各个域说明如下：
目标对象域，包括感知对象和控制对象。感知对象是矿山产线智能监控系统期望获取的矿山a)
生产过程中涉及各类对象信息，包括但不限于人员、车辆、能源、设备、环境、物料。控制对象是接受矿山产线智能监控系统控制的实现矿山生产的各类生产设备，包括但不限于采掘设备、破碎设备、筛选设备、安全设备、运输设备、环保设备和装载设备。感知控制域，通过感知采集设备及产线监控管理单元实现对矿山产线的设备、车辆、人员、环境b
的感知和控制。其主要功能包括监控反馈控制、主机及辅机状态监控、车辆状态监测及调度、人员定位及危险预警、环境参量检测及环保设备控制等功能，数据传输链路涵盖本地通信、远程通信及与通信服务器的数据交互。服务提供域，实现矿山产线智能监控系统的基础业务和应用业务功能。资源交换域，应具备矿山产线物联网系统与外部系统之间信息资源的共享与交换功能，实现用d)
户域、运维管控域、服务提供域、感知控制域的内联性和软件硬件系统的实体交互。e)
运维管控域，具备对矿山产线智能监控系统自身的监控和管理能力，运维管控域的功能包括但不限于：矿山法规管控、维护保养、运行管理、接人权限管理、系统安全管理。用户域，提供包括工作站及移动终端的服务功能。图2中各域之间的关联关系及关联属性如表1所示。-KaeerKAca-
GB/T38669—2020
副务修
rrKaeerkAca-
域名称
用户域
用户域
用户域
用户域
用户域
目标对象域
感知控制域
感知控制域
感知控制域
表1各域之间的关联关系及关联属性域名称
目标对象域
感知控制域
服务提供域
运维管控域
资源交换域
感知控制域
服务提供域
运维管控域
资源交换域
关联关系描述
GB/T38669—2020
关联关系
用户域中的工作站及移动终端与目标对象域中的感知对象、控制对象之间特定的感知或控制需求关系用户域中的工作站及移动终端通过本关联实现与感知控制域中的设备监控、车辆监控、人员监控、环境监控、物联网网关、矿山产线通信服务器等软硬件系统的管理和服务信息交互
用户域中的工作站及移动终端通过本关联实现与服务提供域中矿山产线基础业务服务、监控管理、统计分析、智能服务之间的服务信息交互
用户域中的工作站及移动终端通过本关联实现与运维管控域中矿山法规管控、维护保养、运行管理、接人权限管理、系统安全管理之间的运维管理信息的交互用户域中的工作站及移动终端通过本关联实现与资源交换域中矿山信息交换、政府监管信息交换等之间的服务和交易信息交互
一方面感知控制域中设备监控、车辆监控、人员监控、环境监控中的传感单元通过本关联实现对目标对象域中感知对象（人员、车辆、设备、环境、能源、物料）信息的信号采集；另一方面感知控制域中设备监控、车辆监控、人员监控、环境监控中的控制单元通过本关联实现对目标对象域中控制对象（采掘设备、破碎设备、筛选设备、安全设备、运输设备、环保设备、装载设备)的控制作用
一方面感知控制域中设备监控、车辆监控、人员监控、环境监控通过对目标对象域中感知对象（人员、车辆、设备、环境、能源、物料）信息的采集，经产线监控管理单元及物联网网关将采集到的矿山产线信息上传至服务提供域；另一方面服务提供域下发的控制信息经物联网网关转发至产线监控管理单元实现对目标对象域中控制对象（采掘设备、破碎设备、筛选设备、安全设备、运输设备、环保设备、装载设备)的控制作用运维管控域中的矿山法规管控、维护保养、运行管理、接人权限管理、系统安全管理等系统通过本关联实现与感知控制域中设备监控、车辆监控、人员监控、环境监控、物联网网关等之间的检测、维护和管理信息交互感知控制域中设备监控、车辆监控、人员监控、环境监控、物联网网关等通过本关联实现与资源交换域中矿山信息交换、政府监管信息交换等之间的信息交互与共享KaeerkAca-
逻辑关联
通信连接
通信连接
通信连接
通信连接
逻辑关联、
通信连接
通信连接
通信连接
通信连接
GB/T38669—2020
域名称
服务提供域
服务提供域
运维管控域
6技术要求
6.1数据采集要求
6.1.1传感数据采集
域名称
运维管控域
资源交换域
资源交换域
传感器数据采集要求如下：
表1（续）
关联关系描述
运维管控域中的矿山法规管控、维护保养、运行管理、接入权限管理、系统安全管理等通过本关联实现与服务提供域中的矿山产线基础业务服务、监控管理、统计分析、智能服务之间的检测、维护和管理信息交互
服务提供域中的矿山产线基础业务服务、监控管理、统计分析、智能服务通过本关联实现与资源交换域中的矿山信息交换、政府监管信息交换等模块之间的信息交互与共享运维管控域中的矿山法规管控、维护保养、运行管理、接人权限管理、系统安全管理等系统通过本关联实现对资源交换域中的矿山信息交换、政府监管信息交换等系统之间的检测、维护和管理信息交互
关联关系
通信连接
通信连接
通信连接
所针对采集内容包括但不限于机械数据、电气数据、运行数据、定位数据、温湿度数据、气体数a)
据等；
传感器数据传输应支持数据重传；b)
c）采用无源方式供电方式的传感器应支持进人休眠状态，并能够从休眠状态唤醒到工作状态。6.1.2音视频数据采集
音视频信息采集要求包括：
a）用于矿山产线设备监控的实时视频输出分辨率应不低于1280像素×720像素；b）用于矿山产线人员监测的实时视频输出分辨率应具备人侵检测功能，宜具备人脸识别功能；c）
用于矿山产线物料监测的实时视频输出分辨率宜不低于1920像素×1080像素；d）采集视频数据宜同时采集音频数据。注：物料指矿山产线生产中的过程产出物及最终产出物。6.1.3位置数据采集
矿山产线位置信息采集应包括但不限于对人员、设备、车辆等位置信息，室内/井下宜采用超宽带、蓝牙、超声波等定位技术，室外/井上宜采用GPS、北斗等定位技术。6.1.4标签数据采集
标签识别宜用于矿山产线物资管理、维保记录、人员进出场管理、产线巡更场景，可使用RFID、NFC、条码、二维码等技术。
-nKaeerKAca-
6.2物联网网关要求
6.2.1通信方式
GB/T38669—2020
物联网网关应具备网络通信能力，北向通信方式包括但不限于无线局域网、以太网等，南向通信方式包括但不限于蓝牙、ZigBee等。6.2.2适配要求
物联网网关应支持所连接的异构网络之间的协议转换，以及所连接的异构网络消息与网关内部消息的适配与转换
6.2.3网络管理
物联网网关应具备网络管理能力，支持本地或远程管理、维护其所连接的感知设备，并可作为网络设备接受所连接的矿山产线云平台的网络管理。6.2.4数据预处理
物联网网关应具备数据预处理能力，数据预处理包括但不限于：数据规范、数据仓库建立、数据质量检查等。
6.2.5软件升级wwW.bzxz.Net
物联网网关宣支持远程连接进行软件下发和升级，软件升级时应具备容错校验功能。6.3矿山产线云平台要求
6.3.1数据管理
矿山产线云平台应具备数据接收、数据存储、数据处理、数据分析、数据查询的数据管理功能：数据接收，应具备接收终端设备的数据查询、设备配置、产线控制指令的能力，应具备接收物联a)
网网关上传的结构化数据以及非结构化数据的能力；数据存储，视频/图像数据的存储深度宜大于30d，非视频/图像数据的存储深度应大于730d；b)
c）数据处理，应具备对结构化数据及非结构化数据的转换、分组、排序等能力；d）数据分析，应提供数据分析方法或中间件，具备将数据处理后输出的数据通过加工、整理、关联，提取有用信息，转变为知识或决策的能力；e）数据查询，应具备查询感知采集设备的人网信息、传感数据、视频/图像数据的能力。6.3.2标识要求
平台的标识要求如下：
a）矿山产线云平台应具备标识管理能力，可根据管理要求，对接入的各类感知设备的标识进行存储、查询；
b）矿山产线云平台应具有标识识别能力，能够识别感知设备的各类标识。6.3.3应用服务
应用服务要求包括：
a）平台应提供包括但不限于.NETAPI、JAVAAPI、C/C++API、Python/RubyAPI等接口，支持多用户、多应用平台信息交互，满足数据接口协议；7
rKacerkAca-
GB/T38669—2020
b）应为终端设备的工作站及移动终端提供不同的数据接口以及分配不同的用户权限；监控管理服务应提供目标对象监控信息的实时监控与历史数据查询；c
统计分析服务应提供包括但不限于曲线图、柱状图、饼图、报表等图表形式的统计分析报告；d)
e）智能服务应提供包括但不限于远程运维、预测性维护。6.3.4信息开放
信息开放要求包括：
a）应能向政府监管部门开放相关矿山信息，包括产量信息、能耗信息等，政府监管部门获取此开放信息实现监管；
b）宜向市场交易平台开放相关矿产交易信息，包括产品销售价格、产品规格等。6.3.5软件升级
本地服务器及云服务器的软件应能进行升级。6.4数据安全要求
数据安全要求包括：
应确保网络安全和用户隐私安全，按照不同应用对安全的需求提供不同的安全等级，确保用户a）
隐私和信息均受到保护；
b）物联网网关应具有人网许可、数据加密、数据安全、权限管理等功能；网络内的通信宜采取加密传输，加密算法包括但不限于私用密钥加密、数字证书等；矿山产线智能监控系统宜对数据完整性进行保护或校验；d)
e）矿山产线智能监控系统宜具有抵抗各种攻击能力，包括但不限于重放攻击、复制攻击、修改攻击、洪泛攻击、拒绝服务攻击。7功能要求
7.1感知控制功能要求
设备监控
提供对矿山产线中采掘、提升、破碎、筛选等工作范围内所应用的主机、辅机设备及环保设备的运行状态参数监测，应具有故障报警及定位功能，可提供自动控制和优化配置。7.1.2车辆监控
具有对矿山车辆装、运、卸的监控设计，应具备车辆定位追踪、轨迹查看、运行状态监测等功能，并提供车辆导航及调度，宜具有违规操作、运行异常及安全事故提示报警。7.1.3人员监控
应对现场作业人员位置、轨迹、行为、图像等进行实时监控和查询，提供误入危险区域预警功能，宜提供维修作业指导。
7.1.4环境监控
应具备对矿山产线环境进行监测的功能，包括但不限于温湿度、气体、粉尘，主要实现实时环境参量的检测、参数超限预警、环保设备控制。8
rKacerkAca-
7.2服务提供功能要求
7.2.1基础业务
GB/T386692020
服务提供基础业务功能包括：数据接人服务、数据存储服务、数据处理服务、设备管理服务、标识管理服务、用户管理服务、网络管理服务等。7.2.2业务服务
7.2.2.1监控管理
监控管理功能包括：产量监控、设备监控、产线工艺监控、产品质量监控、作业流程监控、输运监控、人员监控、环境监控、安全监控、能源监控、视频监控、异常监控等。7.2.2.2统计分析
统计分析功能包括：生产实绩统计、库存运销统计、成本统计、备品备件统计、设备状态统计、能耗统计、产品质量报告、保养维修统计、设备运行分析、生产效率分析、生产能效分析、产线故障分析、产线状态分析、环保指标分析、异常状态分析等。7.2.2.3智能服务
智能服务功能包括：设备联动控制、生产优化调度、设备远程运维、生产计划动态调整、故障预警提示、盈利能力预测、能耗智能调节等。7.3资源交换功能要求
系统应具备矿山信息交换、政府监管信息交换的功能：a）矿山信息交换，实现与感知控制、运维管控进行矿产资源勘察信息和矿产地理空间信息的交互；
政府监管信息交换，包括实时查询、监管、处理矿山产线的矿权管理信息、环保督查信息、能耗b)
能效信息以及安全生产信息。
7.4运维管控功能要求
系统应支持对矿山产线智能监控系统自身的监控和管理能力，包括但不限于：维护保养、运行管理、接人权限管理、系统安全管理。rKacerKAca-
