GB∕T 38876-2020 接入网设备测试方法 10Gbit_s以太网无源光网络（10G EPON）
GB∕T38876-2020
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

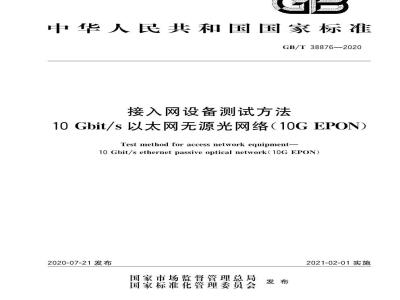

ICS33.040.50
中华人民共和国国家标准
GB/T38876—2020
接入网设备测试方法
10Gbit/s以太网无源光网络（10GEPON）Test method for access network equipment-10 Gbit/s ethernetpassive optical network(10G EPON)2020-07-21发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施
规范性引用文件
缩略语
4PON接口测试·
4.1OLTPON接口参数测试
4.2ONU的PON接口
5ODN能力测试
最大分路比和最大传输距离
最大差分距离
10GEPON与1GEPON共存
测试目的
测试配置
测试步骤
预期结果
接口测试
用户侧接口
网络侧接口
PON基本功能测试·
ONU的自动发现和注册
DBA功能
ONU掉电通知功能
光链路测量和诊断
异常发光ONU的检测和控制
FEC功能·
PON光纤保护倒换
业务流分类和优先级标记。
业务优先级标记处理
业务流限速
业务优先级调度策略
以太网/IP功能测试
二层隔离
流量控制功能
快速生成树功能（RSTP)
链路聚集
上联端口镜像和重定向
GB/T38876—2020
GB/T38876—2020Www.bzxZ.net
组播功能
用户环网检测
VoIP功能
安全要求
组播/广播/未知单播报文抑制
MAC地址学习数量限制·
MAC地址防欺骗功能.
VLAN功能
VLANStacking功能
DHCP中继代理选项（Option）82功能DHCP中继代理Option82控制功能IP地址绑定功能
性能测试
最大逻辑传输距离测试
IP业务性能
组播业务性能
E1业务性能
VoIP语音业务性能
定时同步
设备稳定性测试
网管测试
人机界面和基本功能
配置管理
性能管理
故障和告警管理
安全管理
环境测试
电源测试
电气安全测试
本标准按照GB/T1.1-2009给出的规则起草GB/T38876—2020
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中华人民共和国工业和信息化部提出本标准由全国通信标准化技术委员会（SAC/TC485)归口。本标准起草单位：中国信息通信研究院、中兴通讯股份有限公司、上海贝尔股份有限公司、中国电信集团有限公司、烽火科技集团有限公司、UT斯达康（重庆）通讯有限公司本标准主要起草人：卓安生、葛坚、袁立权、康文生、张德智、周崴、唐永林HiiKaeeiKAca=
1范围
接入网设备测试方法
10Gbit/s以太网无源光网络（10GEPON）GB/T38876-—2020
本标准规定了10Gbit/s以太网无源光网络（10GEPON)局端设备（OLT）和用户侧设备（ONU)的接口、功能、性能、网管等方面的测试方法。本标准适用于公用电信网环境下的10GEPON设备，专用电信网也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7611—2016数字网系列比特率电接口特性GB/T17618—2015信息技术设备抗扰度限值和测量方法YD/T751一1995公用电话网局用数字电话交换设备进网检测方法YD/T1098—2009
YD/T1141-—2007
YD/T1156—2009
YD/T1240—2002
YD/T1531—2006
YD/T1532—2006
YD/T1808-2008
SL2/2+)）
YD/T19952009
路由器设备测试方法边缘路由器以太网交换机测试方法
路由器设备测试方法核心路由器接入网设备测试方法基于以太网技术的宽带接人网设备接人网设备测试方法基于以太网方式的无源光网络（EPON）基于软交换的综合接入设备测试方法接入网设备测试方法第二代及频谱扩展的第二代不对称数字用户线（AD接入网设备测试方法吉比特的无源光网络（GPON）YD/T2274—2011
接入网技术要求10Gbit/s以太网无源光网络（10G-EPON）YD/T2277一2011接入网技术要求无源光网络（PON)光链路监测与诊断YD/T2278一2011接人网设备测试方法第二代甚高速数字用户线（VDSL2）IEEE802.1ad局域网和城域网的IEEE标准虚拟桥接局域网增补文件4：业务提供者桥(IEEE Standard for Local and metropolitan area networks-Virtual Bridged Local Area NetworksAmendment4:ProviderBridges)
IEEE802.1D局域网和城域网的IEEE标准媒体接人控制（MAC)桥[IEEEStandardforLocaland metropolitan area networks-Media Access Control (MAC)BridgesIEEE802.1Q局域网和城域网的IEEE标准虚拟桥接局域网（IEEEStandardforLocalandmetropolitan area networks-Virtual Bridged Local Area Networks)IEEE802.3信息技术系统间的通信和信息交换局域网和城域网特定要求第3部分：CSMA/CD接人方法和物理层规范Informationtechnology一Telecommunicationsandinformationexchange between systems-Local and metropolitan area networksSpecific requirementsPart 3:Carrier Sense Multiple Access with Collision Detection (CSMA/CD) access method and physicallayerspecifications
GB/T38876—2020
3缩略语
下列缩略语适用于本文件。
CIR：保证比特率（CommitedInformationRate）C-VLAN：用户侧虚拟局域网（Custom-VirtualLocalAreaNetwork）DBA：动态带宽分配（DynamicBandwidthAllocation）DHCP：动态主机配置协议（DynamicHostConfigurationProtocol）DSCP：差分服务标记字段（DifferentServiceCodePoint）EPON：以太网无源光网络（EthernetPassiveOpticalNetwork）FEC：前向纠错（ForwardErrorCorrection）FIR：固定比特率（FixedInformationRate)FPS：帧每秒(FramePerSecond)
GE：千兆以太网（GigabitEthernet）GUI：图形用户界面（GraphicalUserInterface）IGMP.互联网组管理协议（InternetGroupManagementProtoco)IP：互联网协议（InternetProtocol)IPoE：以太网承载IP(IPoverEthernet)MAC：媒质访问控制（MediumAccessControl）MDU：多住户单元（Multi-DwellingUnit）OAM：操作维护管理（OperationAdministrationandMaintenance）ODN：光分配网络（OpticalDistributionNetwork）OLT：光线路终端（OpticalLineTerminal)ONT：光网络终端（OpticalNetworkTermination）ONU：光网络单元（OpticalNetworkUnit)PIR：峰值比特率（PeakInformationRate）PDH：准同步数字系列（Pseudo-synchronousDigitalHierarchy）PON：无源光网络（PassiveOpticalNetwork）PPPoE：以太网承载点到点协议（PPPoverEthernet）QoS：服务质量（QualityofService）RSTP：快速生成树协议（RapidSpanningTreeProtocol)SDH：同步数字系统（SynchronousDigitalHierarchy）SFU：单住户单元（SingleFamilyUnit）SLA：服务等级协议（ServiceLevelAgreement）SNI：业务节点接口（ServiceNodeInterface）STM：同步转移模式（SynchronousTransferMode）S-VLAN：网络侧虚拟局域网（Service-VirtualLocalAreaNetwork）S-VID：服务商VLAN标记（ServiceVLANIdentitificition）TCP：传输控制协议（TransmissionControlProtocol）TOS：服务编码点（TypeofService)TPID：标签协议标识（TagProtocolIdentifier）UNI：用户网络接口（UserNetworkInterface）UDP：用户数据报协议（UserDatagramProtocol)2
VLAN：虚拟局域网（VirtualLocalAreaNetwork）VID：虚拟局域网标记（VLANIdentitificition）VolP：互联网上的语音（VoiceoverInternetProtocol)4PON接口测试
4.1OLTPON接口参数测试
4.1.1测试目的
GB/T38876—2020
测试10GEPONOLT的PON接口发射波长、激光器边模抑制比、发送光功率、接收机灵敏度、接收机过载光功率、眼图、消光比。4.1.2测试配置
测试配置见图1~图3。
发生器
网络函
能分析
图发生器
光功率计
光谱分析仪
图1OLT发射波长/激光器边模抑制比/发送光功率/消光比测试配置光迎
！发送端！
（接收端）
光衰减器
突发模式
光功率计
合皱波
图2OLT接收机灵敏度/过载光功率测试配置O1.T
（发送销」
4.1.3测试步骤
光衰减器
图3眼图/消光比测试配置
发射波长、激光器边模抑制比测试步骤如下：按照测试配置图1连接电路：
分路器
光/电转锁器
示波器
GB/T38876—2020
如有必要，在被测OLT设备和光谱分析仪之间串接可调光衰减器，调整光衰减器，使输出光b）
功率在光谱分析仪（或光波长计)要求的范围内；c)
调整光谱分析仪（或光波长计），找到并读出主模中心波长、边模抑制比、消光比；d)
记录数值，并保存光谱图形。
发送光功率测试步骤如下：
按照测试配置图1连接电路；
如有必要在OLT的网络侧接口接上图案发生器发送测试信号；光功率计设置在被测光波长上，待输出功率稳定，从光功率计读出并记录发射功率。接收机灵敏度、接收机过载功率测试步骤如下：按照测试配置图2连接电路：
向被测OLT的PON输入端口发送测试信号；调整光衰减器，逐渐加大衰减值，使误码仪检测到的误码尽量接近但不大于规定的误码率；测量此时OLT的接收光功率；
调整光衰减器，逐渐减小衰减值，使误码仪检测到的误码尽量接近但不天于规定的误码率；测量此时OLT的接收光功率。
眼图测试步骤如下：
按照测试配置图3连接电路；
调整光衰减器，使光电转换器有合适的输人光功率调整示波器，根据线路速率调出相应的模框，并由人工调整或仪表自动对准，使波形与眼图模HiiKaee
板之间位置达到最佳。
4.1.4预期结果
见YD/T2274—2011中附录A。
ONU的PON接口
测试目的
测试1OGEPONONU的PON接口发射波长、激光器边模抑制比、发送光功率、接收机灵敏度、接收机过载功率、眼图。
4.2.2测试配置
测试配置见图4~图7。
北分路器
光谱分析仪
光度减器
图4ONU发射波长/激光器边模抑制比测试配置4
图案发牛霜
网络性
能分析
【发送端】
（接收）
示波器
测试步骤
:w外路器
突发模式
光功率计
6ONU发射光功率测试配置
光衰减器
发模试
光均率计
ONU接收机灵敏度/过载光功率测试配置光纤
光分路器
光/电转换器
北塔减器
图7ONU眼图测试配置
GB/T38876-—2020
图案发
分路器
图案发
发射波长、边模抑制比（如果采用单纵模激光器）或者均方根谱宽（如果采用多纵模激光器）测试步骤如下
按照测试配置图4连接电路：
如有必要，在OLT设备和光谱分析仪之间串接可调光衰减器，调整光衰减器，使输出光功率在光谱分析仪（或光波长计)要求的范围内；调整光谱分析仪（或光波长计），找到并读出主模中心波长、边模抑制比（如果采用单纵模激光器）或者均方根谱宽（如果采用多纵模激光器）；记录中心波长值、边模抑制比或者均方根谱宽，并保存光谱图形。d）
发射光功率测试步骤如下：
按照测试配置图5连接电路：
GB/T38876—2020
如有必要在ONU的用户侧接口接上图案发生器发送测试信号：测量并记录ONU的突发功率。
接收机灵敏度、接收机过载功率测试步骤如下：按照测试配置图6连接电路；
向被测ONU的PON输入端口发送测试信号；调整光衰减器，逐渐加大衰减值，使误码仪检测到的误码尽量接近但不大于规定的误码率；测量此时ONU的接收光功率；
调整光衰减器，逐渐减小衰减值，使误码仪检测到的误码尽量接近但不大于规定的误码率；测量此时ONU的接收光功率。
眼图测试步骤如下：
按照测试配置图7连接电路；
调整光衰减器，使光电转换器有合适的输入光功率；如有必要在ONU的用户侧接口接上图案发生器发送测试信号：调整示波器，根据线路速率调出相应的模框，并由人工调整或仪表自动对准，使波形与眼图模板之间位置达到最佳。
iKaeeiKAca=
预期结果
见YD/T2274—2011中附录A。
5ODN能力测试
5.1最大分路比和最大传输距离
5.1.1测试目的
OLT与ONU正常工作情况下.OLT与ONU间光纤所能达到的最大距离和同一个OLT-PON接口下能同时接人的ONU个数。
5.1.2测试配置
测试配置见图8。
分路器
网络分析仪
图8最大分路比和最大传输距离测试配置5.1.3测试步骤
测试步骤如下：
按照测试配置图8连接电路：
GB/T38876-—2020
b）在一路OLTPON接口下满配N个ONU,其中N=系统支持的最大分路数；根据OLT和ONU的PON接口类型（PRX10/20/30）选用长度与接口类型相符的光纤，配置c）
ONU、OLT和网络分析仪；
注：PRX10、PRX20和PRX30是PON接口的三种类型，具体分类方法参见YD/T2274一2011。启动OLT，同时接通所有ONU电源；d)
记录是否所有ONU成功注册到OLT，验证业务是否正常。e）
5.1.4预期结果
所有ONU都能成功注册，业务运行正常。5.2
最大差分距离
5.2.1测试目的
OLT与ONU正常工作情况下，不同ONU与OLTPON接口之间光纤距离差的最大值。5.2.2测试配置
测试配置见图8。
测试步骤
测试步骤如下：
按照测试配置图8连接电路：
光分路器采用1：32；
在同一PON口下满配ONU，OLT与分光器间配置短距离光纤（不超过5m）；ONU1与分光器间.配置10km光纤（PR×10）或20km光纤（PR×20/PR×30）；其余ONU与分光器间，配置短距离光纤（不超过5m）；各ONU应成功注册到OLT，业务正常。5.2.4
预期结果
PRX10应支持的最大光纤距离差至少为10km。PR×20/PR×30应支持的最大光纤距离差至少为20km。10GEPON与1GEPON共存
测试目的
测试10GEPON和1GEPON在同一个ODN上的业务共存情况6.2
测试配置
测试配置见图9。
GB/T38876—2020
测试步骤
测试步骤如下：
视频服务器
止网络
网管系统
PON接口
光分路器
LocioNt
图910GEPON与1GEPON共存测试配置ST3
a）按照测试配置图9连接电路，在一个OLTPON口下同时接人多个1OGEPONONU和多个1GEPONONU;
为10GONU和1GONU接人的用户同时开通组播、单播和语音业务，并为不同的业务设置b)
不同的优先级；
验证各业务是否正常流畅；
选择一个用户下载文件，尽可能占满该用户的配置带宽，同时拨打电话或观看组播业务，持续-段时间。
6.4预期结果
步骤c)中，10GONU和1GONU上的各种业务效果良好，互相无干扰且无卡顿。步骤d)中，下载业务造成用户带宽拥塞时，具有高优先级的业务都可正常使用，效果良好。7接口测试
7.1用户侧接口
7.1.1E1接口
E1接口的测试方法按照GB/T7611一2016中第6章的规定。7.1.2Z接口
Z接口测试方法按照YD/T751-1995的规定。7.1.3Za接口
所有用于乙接口的测试方法也适用于Za接口。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
