GB∕T 39372-2020 皮革 物理和机械试验 伸长率的测定 GB∕T39372-2020 标准压缩包解压密码：www.bzxz.net

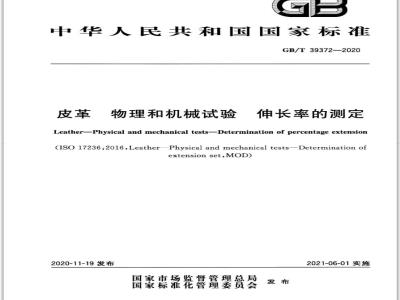

ICS59.140.30
中华人民共和国国家标准
GB/T39372—2020
物理和机械试验
伸长率的测定
Leather-Physical andmechanical tests-Determination of percentage extension(ISO17236:2016,LeatherPhysicalandmechanicaltestsDeterminationofextension set,MOD)
2020-11-19发布
国家市场监督管理总局
国家标准化管理委员会
2021-06-01实施
本标准按照GB/T1.1一2009给出的规则起章，GB/T39372—2020
本标准使用重新起草法修改采用ISO17236：2016《皮革物理和机械试验伸长度测定》。本标准与ISO17236：2016相比在结构上的调整如下：将5.2第3段内容修改为5.2的注，符合我国习惯（见5.2)；将8c)有关结巢表述的内容调整至“7结果表示”（见第7章）。本标准与ISO17236：2016的技术性差异及其原因如下：关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术文件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：?用修改采用国际标准的GB/T39364代替了ISO2418（见5.1）；用修改采用国际标准的QB/T2707代替了ISO2419（见4.3和5.3）；，用修改采用国际标准的QB/T2709代替了ISO2589（见4.2和5.4）；删除了对ISO7500-1的引用；
修改了拉力机中拉力记录装置的准确度等级（见4.1）：-增加了对非标准部位取样的说明，以满足日常检测（或直接从鞋、服装上取样）的需求（见5.1）；增加了取样及试样的制备中横向试样及纵向试样的规定，便于标准编写和试验结果记录（见5.2）；调整了计算公式，并增加了伸长率的单位描述，符合我国习惯（见第7章）；增加了计算结果的精确度要求，增强实验室间结果的可比性（见第7章）：调整了试验报告，增加了厚度的精确度要求，增强实验室间结果的可比性（见第8章）。本标准做了下列编辑性修改：
标准名称修改为“皮革物理和机械试验伸长率的测定”；将4.1对拉力机的措述由二级条调整为列项形式（见4.1)；—“5取样及试样的制备”中增加了条标题（见第5章）。本标准由中国轻工业联合会提出。本标准由全国皮革工业标准化技术委员会（SAC/TC252）归口。本标准起章单位：东莞市惟思德科技发展有限公司、中纺标（深圳）检测有限公司、黎明职业大学、中国皮革制鞋研究院有限公司、嘉兴市皮毛和制鞋工业研究所、广东省惠州市质量技术监督标准与编码所、晋江东亿鞋业有限公司。
本标推主要起草人：步巧巧、原竞杰、季翔、陈晓红、苏国辉、温志凡、章文福、戴子强。I
rKaeerkca-
1范围
物理和机械试验
伸长率的测定
本标准规定了皮革伸长率的试验方法，本标准适用于各种类型的柔软性皮革（特别是装饰用皮革）伸长率的测定。2规范性引用文件
GB/T39372-—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T39364皮革
化学、物理、机械和色牢度试验取样部位（GB/T39364—2020.ISO2418：2017,MOD)
QB/T2707
QB/T2709
3原理
物理和机械试验
试样的准备和调节（QB/T2707--2018ISO2419：2012，厚度的测定（QB/T2709--2005，ISO2589：2002.MOD）物理和机械试验
将试样以一定的速度反复拉伸，直至达到设定的力值，计算拉伸后增加的长度与原始长度的百分比。
4仪器和设备
4.1拉力机，符合以下条件：wwW.bzxz.Net
一拉力测试范围与试样相适应；带有拉力记录装置，准确度等级为1.0级；夹具，在外加负载的方向上长度≥30mm，可通过机械或气动方式夹紧。夹具内部应有纹理，确保在外加负载达到最大时试样不滑脱，以（50士5）mm/min的速率匀速运动。4.2测厚仪，符合QB/T2709的规定。4.3模刀，符合QB/T2707的规定，内壁为尺寸（250士5）mm×（10.0士0.5）mm的矩形4.4刻度尺，精度为0.5mm。
4.5秒表，精度为18。
5取样及试样的制备
5.1取样
按GB/T39364的规定进行：如果不能从标准部位取样（如直接从鞋、服装上取样），应在可利用面积内的任意部位取样，试样应具有代表性，并在试验报告中注明。1
rKaeerkAca-
GB/T39372—2020
5.2试样的制备
用模刀（4.3）从粒面切取6个试样，其中3个试样的长边平行于背脊线（纵向试样），另外3个试样的长边垂直于背脊线（横向试样）。注1：对于较小的样品，可减少取样的数量，纵向试样及横向试样的减少数量一致。注2：若同一批次产品中有2张以上的样品需要测试，可在每张样品每个方向上至少切取1个试样，每个方向上的试样总量不少于3个
5.3试样的调节
按QB/T2707的规定进行。
5.4厚度的测定
按QB/T2709的规定进行。
6试验方法
6.1在每个试样上距离每条短边（35士5)mm处画2条平行于短边的线。6.2用刻度尺测量两条划线中心点之间的距离L。，精确至1mm。6.3设置拉力机（4.1)两个夹具的初始距离为200mm，然后固定试样，使试样的短边与夹具边缘处平行，试样在每个夹具上的固定长度约为25mm，试样固定后其粒面层应在同一平面上。6.4开动拉力机，直至达到（20.0士0.5)N的力值。达到力值后立即停止拉力机横杆位移，使其在位置上保持(10士1)s。
注：试样松弛可能导致力值略徽下降，停止拉力机横杆位移可使试样保持受力不变。6.5尽快使拉力机横杆位移复位到初始位置。6.6重复6.4～6.5的操作，使试样重复伸展测试5个循环。注：拉力机的测试循环可通过秒表进行人工控制，也可通过编缩程将力值和时间输人拉力机，6.7最后1个测试循环（6.4）结束后，立即从拉力机上取出试样，启动秒表，并将试样上的划线（6.1）向上放在水平面上。试样取出（60士5）s后，测量两条划线中心点之间的距离L，，精确至1mm。6.8对于其他试样，重复6.1～6.7的操作。6.9若测试过程中试样与夹具之间有滑脱，弃去该测试结果并切取新的试样重新测试。7结果表示
通过式(1)计算试样的伸长率E，，以百分比(%)计：E,=4×100%
式中：
E，—试样的伸长率；
测试后两划线之间的距离(6.7)，单位为毫米(mm)；L
测试前两划线之间的距离（6.2），单位为毫米（mm）。0...0.0
.......1)
试验结果分别以3个横向试样伸长率的算术平均值及3个纵向试样伸长率的算术平均值来表示，精确至1%。
rKaeerkAca-
试验报告
试验报告应包含以下内容：
本标准编号；
样品的详细信息及取样与GB/T39364不一致的情况；试验结果(试样每个方向上伸长率的算术平均值)；d)
横向试样及纵向试样的平均厚度，精确至0.1mm；e)
试验条件（标准大气：20℃C/65%、23℃/50%或27℃/65%）；与本标准规定方法的任何偏离之处。-rrKaeerkAca-
GB/T39372—2020
GB/T39372-2020
打印日期：
2020年12月4日
rKaeerkAca-
中华人民共和国
国家标准
物理和机械试验
伸长率的测定
GB/T39372—2020
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)68533533发行中心：(010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
880×1230
印张0.5字数8千字
2020年11月第一版
2020年11月第一次印刷
书号：155066·1-66355定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
