ICS29.240.10

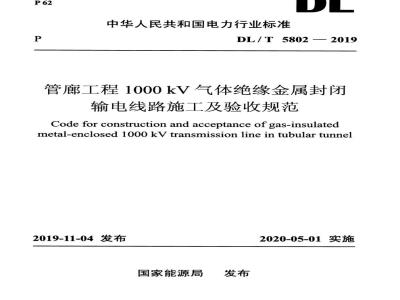

中华人民共和国电力行业标准
DL/T5802—2019
管廊工程1000kV气体绝缘金属封闭输电线路施工及验收规范
Code for construction and acceptance of gas-insulatedmetal-enclosed 1000 kV transmission line in tubular tunnel2019-11-04发布
国家能源局
rrKacerkca-
2020-05-01实施
中华人民共和国电力行业标准
管廊工程1000kV气体绝缘金属封闭输电线路施工及验收规范
Code for construction and acceptance of gas-insulated metal-enclosed1000kVtransmissionlineintubulartunnelDL/T5802—2019
主编机构：中国电力企业联合会批准部门：国家能源局
施行日期：2020年5月1日
2020北京
KaeerkAca-
国家能源局
2019年第6号
DL/T5802—2019
国家能源局批准《水电工程电法勘探技术规程》等384项能源行业标准（附件1）、《TechnicalGuideforRock-FilledConcreteDams》等48项能源行业标准英文版（附件2）、《风电场项目环境影响评价技术规范》等7项能源行业标准第1号修改单（附件3），废止《风电场工程勘察设计收费标准》等5项能源行业标准计划（附件4），现予以发布。
附件：1：行业标准自录
2.行业标准英文版目录
3.行业标准修改通知单
4：行业标准和计划废止目录
国家能源局
2019年11月4日
rrKacerkca-
DL/T5802
2—2019
附件1：
标准编号
DL/T5802
—2019
标准名称
管廊工程
行业标准目录
代替标准
1000kV气体
绝缘金属封闭
输电线路施工
及验收规范
采标号
-KaerkAca-
出版机构
中国电力
出版社
批准日期
2019-11-04
实施日期
2020-05-01
DL/T5802—2019
根据《国家能源局关于下达2017年第一批能源领域行业标准制（修）订计划的通知》（国能科技【2017）298号）的要求，规范编制组经广泛调查研究，认真总结近年来国内外500kV、750kV和1000kV气体绝缘金属封闭输电线路（以下简称GIL）施工及验收实践经验，参考有关国家及电力行业标准，并在广泛征求意见的基础上，制定本规范。
本规范的主要技术内容是：运输与保管、支架定位与组装、GIL就位与安装、抽真空及SF6气体充注、工程交接验收。本规范由中国电力企业联合会标准化管理中心提出，由电力行业电气工程施工及调试标准化技术委员会（DL/TC42）负责日常管理，由江苏省电力有限公司经济技术研究院负责具体技术内容的解释。
本规范主编单位：江苏省电力有限公司经济技术研究院江苏省送变电有限公司
本规范参编单位：中国电力科学院有限公司平高集团有限公司
山东电工电气集团有限公司
国家电网有限公司交流建设分公司国网江苏省电力工程咨询有限公司本规范主要起草人员：凌建田晓陆东生高亚平戴大海赵春生徐国庆马卫华
周全曾思成陈松涛毕涛
谢兴祥
付宝良周健牛剑春
周洪伟
6宗炫君
本规范主要审查人员：刘冬根潘峰徐军葛占雨III
KaeerkAca-
DL/T5802—2019
余乐熊织明
何冠恒
孙向东
田春林叶建云黄成云
刘世华
郑少鹏孙克彬曾广宇王永顺
钱毅王玉明刘军周帆
李海生张涛耿景都李继征
本规范在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761）。IV
rKacerkAca-
总则·
基本规定…
运输与保管
支架定位与组装
GIL就位与安装
抽真空及SF。气体充注
工程交接验收
本规范用词说明
引用标准名录
附：条文说明
rrKaeerKAca-
DL/T5802—2019
DL/T5802—2019
General provisions
Basicrequirements.
Transportandkeeping
Contents
Framework positioning and assemblyGIL Location and installation·Vacuumpumping and SF6gas fillingProjecthandoveracceptance
Explanation of wording in this codeList of quoted standards·
Addition: Explanation of provisions...VI
rrKaeerKAca-
1总则
DL/T58022019
1.0.1为保证管廊工程1000kVGIL施工和验收质量，促进GIL工程施工技术水平的提高，制定本规范。1.0.2本规范规定了1000kVGIL施工和验收的基本要求，适用于管廊工程1000kVGIL的施工及验收。1.0.3GIL工程采用的设备和器材，应有安装使用说明书、合格证、出厂试验报告，设备应有铭牌，且应符合国家现行有关标准的规定。
1.0.41000kVGIL施工和验收除应符合本规范的规定外，尚应符合国家现行有关标准的规定。KaeerkAca-
DL/T5802—2019
2术语
2.0.1管廊undergroundtubulartunnel地下管道综合走廊，即在城市、江河等地下建造一个隧道空间，将电力、通信、燃气、供热、给排水、工业等管线集于一体的综合性工程设施。
2.0.2气体绝缘金属封闭输电线路gas-insulatedmetal-enclosedtransmission line;GIL
采用气体绝缘介质，用金属外壳将导体连同绝缘器件等封闭起来的输电线路。
2.0.3伸缩节flexsection
相邻刚性连接GL段外壳间的柔性连接部件，用来吸收热伸缩、地震及不均匀下沉等引起的位移，且具有波纹管等形式的弹性接头。2.0.4运输单元transportationassembly适合运输GIL的部件。
2.0.5隔离单元isolationunit
用于GIL电气试验时分断GIL主回路的部件，以降低对试验设备容量的要求，不要求带电操作及开合电流。2.0.6主回路maincircuit此内容来自标准下载网
包含在作为传输电能回路内的所有导电部分。2.0.7感应电流快速释放装置inducedcurrentfastby-passdevice用于GIL主回路接地的一种机械式开关装置，具有开合和承载感应电流的能力，能够可靠实现预期设定的操作顺序。2.0.8引接站leadstation
用于架空线路与GIL之间的电气连接，满足相应的一、二次功能。
rKaeerkAca-
3基本规定
DL/T5802--2019
3.0.1GIL施工应按已批准的设计文件执行，编制专项施工技术方案和安全措施。
3.0.2GIL施工前应进行技术交底，并做好技术交底记录。3.0.3GIL施工前，隧道工程应验收合格并办理土建交付安装手续，且具备下列条件：
1施工用电容量及配置满足施工要求。2通风、照明、消防、视频监控、环境监测及应急设施应能满足安全施工的要求。
3.0.4GIL施工前，引接站和工作井的建（构）筑工程应验收合格并办理土建交付安装手续，且具备下列条件1工作井的走道板、栏杆、平台及梯子等齐全牢固，工作井内照明满足施工要求。
2预埋件及预留孔应符合设计要求，预埋件应牢固。3引接站GIL设备基础施工应按设计要求全部完成，基础混凝土强度应达到设备安装要求，基础表面标高应符合设计要求。3.0.5引接站接地网及管廊内接地应施工完成，并符合设计和现行国家标准《电气装置安装工程接地装置施工及验收规范》GB50169的规定，验收合格。
3.0.6GIL管廊内运输车辆应有防止碰撞的安全措施。当GIL管廊长度在500m以上时，宜采用轨道式电动运输车辆，轨道设计、施工应满足运输车辆时速5km/h时三维加速度小于3g的要求，正式运输前应进行模拟试验。
3.0.7隧道内设备运输车辆操作人员应由培训合格的专人操作，行驶时速不得超过5km/h。人员运输车辆速度应控制在20km/h3
HiKacerkAca-
DL/T58022019
以内，当遇到装卸作业、人员稠密区域和下坡道时，应减速慢行。3.0.8GIL的地面安装场地应满足下列规定：1安装场地布置宜相对独立，场地空间应满足设备搬运及吊装要求：施工期间周围不应有扬尘或产生扬尘的施工。2起重机工作场地地基应牢固。
3.0.9GIL运输单元应符合下列规定：1运输单元的长度应满足运输、装卸、搬运和现场就位安装的需要。
2运输单元气室应密封，并应充有微正压的干燥空气。3运输包装应标记有于斤顶支架位置、吊索布置的起吊点、重心位置和安装顶升点。
4在包装箱明显位置应印有包装储运标识。运输方向有特殊要求的，应有明显标识。
3.0.10每个GIL单元应具有唯一的电子标识，标识应包括该单元编号、型号、规格和主要元器件等信息。3.0.11设备及附件保管期限应符合产品技术文件规定，没有规定时不应超过1年。当超期保管时，应按产品技术文件要求进行处理。
3.0.12设备安装用的紧固件应采用热镀锌或不锈钢制品。隧道内电气设备运输、起重和安装用车辆、起重机和工器3.0.13
具应为电动或手动。
施工机具设备应符合下列规定：3.0.14
规格、数量应满足安装需要。
防尘设备应满足GIL装配环境控制要求。起重设备应检验合格，满足设备吊装要求。3
计量器具应检定合格，并在使用有效期内。引接站内GIL安装应在无风沙、无雨雪、空气相对湿度小3.0.15
于80%的条件下进行，并应采取有效的防尘、防潮措施。GIL内检、对接、更换吸附剂和抽真空充气作业应在空气3.0.16
HrKacerKAca-
