GB∕T 24621.1-2021 低压成套开关设备和控制设备的电气安全应用指南 第1部分：成套开关设备
GB∕T24621.1-2021
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

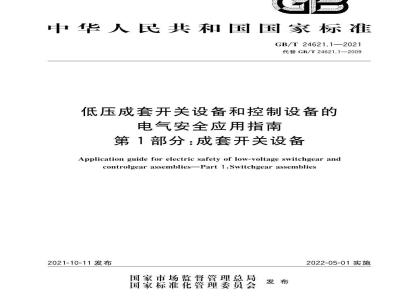

ICS29.120
CCS K 31
中华人民共和国国家标准
GB/T24621.1—2021
代替GB/T24621.1—2009
低压成套开关设备和控制设备的电气安全应用指南
第1部分：成套开关设备
Application guide for electric safety of low-voltage switchgear andcontrolgear assembliesPart1:Switchgear assemblies2021-10-11发布
国家市场监督管理总局
国家标准化管理委员会
2022-05-01实施
规范性引用文件
术语和定义
通用术语
电击防护
接口特性
电压额定数据
电流额定数据
额定分散系数（RDF）
额定频率（f.）
其他特性
成套设备的标志
器件和/或元件的识别
结构要点
材料和部件强度
成套设备外壳的防护等级
电气间隙和爬电距离
电击防护
开关器件和元件的组合
内部电路和连接
外接导线端子
性能要点
介电性能
短路保护和短路耐受强度
保护电路完整性
电磁兼容性（EMC)
安全操作
附录A（资料性）
附录B（资料性）
用户信息模板
待验证的设计验证清单
GB/T24621.1—2021
GB/T24621.1—2021
参考文献
手控操作器件的操作方向与最终效应对照安全色标及常用的按钮、指示灯、导线颜色导线及其接线端子的字母数字标识和图形符号标识其他安全标志符号
温升限值
典型的功率损耗
通过与一个基准设计比较进行短路验证的核查表A类环境中对EMC抗扰度的试验
B类环境中对EMC抗扰度的试验
电磁骚扰出现时的验收准则
用户信息模板
待验证的设计验证清单
HiiKaeeiKAca
GB/T24621.1—2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和规则》的规定起草。
本文件是GB/T24621《低压成套开关设备和控制设备的电气安全应用指南》的第1部分。GB/T24621已经发布厂以下部分：——第1部分：成套开关设备。
本文件代替GB/T24621.1一2009《低压成套开关设备和控制设备的电气安全应用指南第1部分：成套开关设备》，与GB/T24621.1一2009相比.除了结构调整和编辑性改动外，主要技术变化如下：a）修改了其他特性（见4.6.2009年版的4.2.5)；修改了成套设备的标志（见5.1，2009年版的4.3.2)；b）
删除了内部隔室的防护等级的结构要点（见2009年版的5.2.4)c
增加了开关器件和元件的组合的结构要点（见6.5）；e)
修改了内部电路和连接的结构要点（见6.6，2009年版的6.6）；增加了外部导线端子的结构要点（见6.7)；f）
修改了工频耐受试验中试验电压值和试验电压频率（见7.1.2,2009年版的6.4.3）；h）
修改了表6和表7的内容（见表6、表7；2009年版的表5、表6）；i
修改了短路保护电路和短路耐受强度的验证方法（见7.3.2009年版的6.2）；修改了保护电路的短路耐受强度的验证方法（见7.4.4，2009年版的6.3.3）修改了电磁兼容（EMC)的性能要点（见7.5，2009年版的6.7)；k）
1）删除了附录B、附录D(见2009版的附录B、附录D）请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266)归口。本文件起草单位：天津电气科学研究院有限公司、天津天传电控设备检测有限公司、汇网电气有限公司、山东厚俞实业有限公司、湖南电器科学研究院有限公司、杭州电力设备制造有限公司萧山欣美成套电气制造分公司、大全集团有限公司、江苏华强电力设备有限公司、中天电气技术有限公司、杭州电力设备制造有限公司余杭群力成套电气制造分公司、广东广信科技有限公司、红光电气集团有限公司、广东珠江开关有限公司、罗克韦尔自动化控制集成（上海）有限公司、广东黑默工业技术有限公司、杭州之江开关股份有限公司、湖南诚源电器股份有限公司、盛隆电气集团有限公司、恒一电气集团有限公司、上海友邦电气（集团）股份有限公司、友邦电气（平湖）股份有限公司、中检质技检验检测科学研究院有限公司、正泰电气股份有限公司、江苏威腾配电有限公司、华翔翔能科技股份有限公司、川开电气有限公司、重庆施能电力设备有限公司、广东佰林电气设备厂有限公司、胜利油由恒源电气有限责任公司、上海电器设备检测所有限公司、山东鲁能力源电器设备有限公司、浙宝电气（杭州）集团有限公司、上海华建开关有限公司、河南中科起重电气有限公司、上海上源泉业制造有限公司、上海凯源泵业有限公司、北京中兴天传电气技术有限公司、东营市南方电器有限责任公司、中国电力科学研究院有限公司、国网湖南省电力有限公司供电服务中心（计量中心）。本文件主要起草人：张磊、何丽薇、徐峰、胡晨光、陈可夫、许金彤、杨全兵、陈廷建、汤彬富、张旭峰，GB/T24621.1—2021
蔡贤镇、林柏阳、张柏成、刘恩飞、何治新、庄耀定、杨宇、谢正新、林佳昊、王国良、王帅、吴华、朱琴华、杨益民、陈康、张兵、李晏平、黄松杰、张海峰、崔涛、王建永、姜晓东、王琦、于淼、吴昌辉、卢剑冲、赵建平、陈有来、袁翔宇、陈浩。
本文件及其所代替文件的历次版本发布情况为-2009年首次发布为GB/T24621.1—2009；本次为第一次修订。
iiiKaeeiKAca
GB/T24621.1—2021
低压成套开关设备和控制设备广泛应用于居民住宅、公共场所、公益现场等各种场所，凡是使用电气设备的地方均配备该类产品，一日低压成套设备发生故障，就会对生产生活活动甚至人身财产安全产生重大影响，因而低压成套设备的安全性和可靠性至关重要，安全性能也成为设计、制造、销售和使用低压成套开关设备和控制设备时需要考虑的重要因素。充分了解低压成套设备的电气安全技术，能够进一步确保低压成套设备在使用操作中的人身和设备安全。GB/T24621旨在说明低压成套开关设备和控制设备的电气安全技术，为低压成套设备的安全应用提供指南，拟由两个部分构成第1部分：成套开关设备。目的在于阐述成套开关设备的安全技术相关的重要内容，为成套开关设备的操作和应用提供安全指导。一一第2部分：装有电子器件的控制设备。目的在于阐述电控设备的安全技术相关的内容，为电控设备的操作应用提供安全指导。本文件作为各类低压成套开关设备安全应用的指南，对低压成套开关设备的设计、制造、销售和使用时的需要特别注意的安全结构和性能要点做出了详细阐述，对关系到安全性和可靠性的部分做了着重说明，对温升、短路耐受强度、介电性能、保护电路有效性及电气间隙和爬电距离等一一做了解释，为低压成套开关设备的安全应用提供指导，确保正常操作时低压成套开关设备的安全和可靠。HiiKaeei
1范围
低压成套开关设备和控制设备的电气安全应用指南
第1部分：成套开关设备
GB/T24621.1—2021
本文件提供了低压成套开关设备（以下简称“成套设备”）在设计、制造、销售和使用时的安全应用指导，给出了低压成套开关设备在安全技术方面的接口特性、信息、结构要点和性能要点等需要考虑的相关信息。
本文件适用于GB/T7251系列标准的各类低压成套开关设备注：本文件涵盖的产品在GB/T7251中的特殊使用条件下工作时，需要增加相应的附加条款，2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4
GB/T2423.17
电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T4025
人机界面标志标识的基本和安全规则指示器和操作器件的编码规则GB/T4026一2019人机界面标志标识的基本和安全规则设备端子、导体终端和导体的标识GB/T4205人机界面标志标识的基本和安全规则操作规则
外壳防护等级（IP代码）
GB/T4208
GB/T7251.1—2013低压成套开关设备和控制设备第1部分：总则
GB/T11021
电气绝缘
GB/T11026（所有部分）
GB/T16895（所有部分）
GB/T17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6免费标准下载网bzxz
GB/T17626.8
耐热性和表示方法
电气绝缘材料耐热性
低压电气装置
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
GB/T 17626.11
GB/T17626.13
扰度试验
GB/T20138
GB/T24276
电磁兼容
电磁兼容
试验和测量技术
静电放电抗扰度试验
试验和测量技术
射频电磁场辐射抗扰度试验
试验和测量技术
试验和测量技术
试验和测量技术
电快速瞬变脉冲群抗扰度试验
浪涌（冲击）抗扰度试验
射频场感应的传导骚扰抗扰度
试验和测量技术
工频磁场抗扰度试验
试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验试验和测量技术
交流电源端口谐波、谐间波及电网信号的低频抗电器设备外壳对外界机械碰撞的防护等级（IK代码）通过计算进行低压成套开关设备和控制设备温升验证的一种方法1
GB/T24621.1—2021
IEC61082-1电气技术用文件的编制第1部分：总则（PreparationofdocumentsusedinelectrotechnologyPart l:Rules)
IEC81346-1工业系统、装置和设备、工业产品构造准则和参考标识第1部分：基本规则（Industrial systems, installations and equipment and industrialStructuring principles and reference des-ignationsPart 1:Basic rules)IEC81364-2工业系统、装置和设备、工业产品构造准则和参考标识第2部分：对象分类和类的代码(Industrial systems，installations and equipmentandindustrialStructuring principles andreference designations-Part2:Classification of objects and codes for classes)3术语和定义
下列术语和定义适用于本文件。3.1通用术语
低压成套开关设备和控制设备（成套设备）low-voltageswitchgearandcontrolgearassembly（ASSEMBLY
由一个或多个低压开关器件和与之相关的控制、测量、信号、保护、调节等设备，以及所有内部的电气和机械的连接及结构部件构成的组合体[来源：GB/T7251.1—2013,3.1.1]3.1.2
主电路（成套设备的）maincircuit（ofanASSEMBLY）在成套设备中，一条用来传输电能的电路上的所有导电部分。［来源：GB/T7251.1—2013，3.1.3]3.1.3
辅助电路（成套设备的）auxiliarycircuit（ofanASSEMBLY）在成套设备中，一条用于控制、测量、信号、调节、处理数据等的电路（除了主电路以外的）中的所有导电部分。
注：成套设备的辅助电路包括开关电器的控制电路和辅助电路[来源：GB/T7251.1—2013,3.1.4]3.1.4
母线busbar
一种可以与几条电路分别连接的低阻抗导体。注：母线这个术语与导体的几何形状、尺寸、面积无关。［来源：GB/T7251.1—2013,3.1.53.1.5
功能单元functionalunit
它是成套设备的一部分，由完成相同功能的所有电气和机械部件组成，包括开关电器注：虽然连接在功能单元上，但位于隔室或封闭的防护空间外部的导体（例如连接公共隔室的辅助电缆）不视为功能单元的一部分。
[来源：GB/T7251.1—2013,3.1.83.1.6
出线单元outgoingunit
通过它把电能输送给一个或多个出线电路的一种功能单元。［来源：GB/T7251.1—2013.3.1.10]3.2电击防护
电击electric shock
电流通过人或动物驱体而引起的生理效应。来源：GB/T2900.1-2008.3.5.3
basicprotection
基本防护
在无故障条件下的电击防护。
注：基本防护用来防止触及带电部分，一般是指防止直接接触L来源：GB/T7251.1—2013，3.7.83.2.3
故障防护
faultprotection
单一故障（例如基本绝缘损坏)条件下的电击防护。eeiKAca=
注：故障防护一般是指防止间接接触，主要与基本绝缘损坏有关。［来源：GB/T7251.1—2013.3.7.10]3.3绝缘
basicinsulation
基本绝缘
能够提供基本防护的危险带电部分上的绝缘。注：本概念不适用于仅用作功能性目的的绝缘。［来源：GB/T7251.1—2013,3.7.9]3.3.2
supplementaryinsulation
附加绝缘
除了基本绝缘外，用于故障防护附加的单独绝缘。［来源：GB/T2900.73—2008,195-06-073.3.3
doubleinsulation
双重绝缘
既有基本绝缘又有附加绝缘构成的绝缘来源：GB/T2900.732008.195-06-083.3.4
reinforced insulation
加强绝缘
危险带电部分具有相当于双重绝缘的电击防护等级的绝缘。注：加强绝缘可以由几个不能像基本绝缘或附加绝缘那样单独测试的绝缘层组成。「来源：GB/T2900.73—2008，195-06-094
接口特性
GB/T24621.1—2021
成套设备的特性能保证所连接电路的额定值与安装条件相适应是非常重要的，成套设备制造商对成套设备进行说明时宜考虑4.2~4.6的特性3
GB/T24621.1—2021
4.2电压额定数据
4.2.1额定电压（U.）（成套设备的）额定电压至少等于电气系统的标称电压。4.2.2额定工作电压（U）（成套设备中的一条电路的）任何电路的额定工作电压不小于其连接的电气系统的标称电压。如果一条电路的额定工作电压与成套设备的额定电压不同，宜说明适合电路的额定工作电压4.2.3额定绝缘电压（U)（成套设备中的一条电路的）成套设备中一条电路的额定绝缘电压是介电试验和爬电距离参照的电压值，一条电路中的额定绝缘电压等于或高于该条电路中的额定电压U。和额定工作电压U。。注：对于IT系统的单相电路（参见GB/T16895.6—2014)，额定绝缘电压宜至少等于电源的相间电压。4.2.4额定冲击耐受电压（Um）（成套设备的）额定冲击耐受电压等于或高于该电路预定连接的系统中出现的瞬态过电压值。注：额定冲击耐受电压的优选值参见GB/T7251.1一2013附录G中的表G.14.3电流额定数据
4.3.1成套设备的额定电流（I.a）成套设备的额定电流宜考虑下列所述情况的电流较小者：成套设备内所有并联运行的进线电路的额定电流总和；特殊布置的成套设备中主母线能够分配的总电流通此电流时，各部件的温升不宜超过7.2中的限值。注1：进线电路的额定电流可低于安装在成套设备内的（符合各自器件标准的）进线器件的额定电流注2；就此而论，主母线是指在运行中正常连接的单个母线或单个母线的组合体，例如使用母线连接器。注3：成套设备额定电流是成套设备可以分配的且不会因为增加更多出线单元而超出的最大允许负载电流4.3.2一条电路的额定电流（I.）一条电路的额定电流是该电路的正常工作条件下能够单独承载的电流值。成套设备的各个部分在承载该电流时的温升不宜超过7.2中的限值。注：该条电路的额定电流可低于安装在这条电路中的器件（根据各自的器件标准）的额定电流4.3.3额定峰值耐受电流（I*）
额定峰值耐受电流宜考等于或大于电路预定连接的电源系统的预期短路电流峰值4.3.4额定短时耐受电流（Iew）（成套设备中的一条电路的）额定短时耐受电流宜考虑等于或大于连接到电源每一点上的预期短路电流（I）的有效值。成套设备不同的Iw值对应不同的持续时间（例如0.2s、1s、3s)。对于交流，此电流值是交流分量的有效值。4.3.5成套设备的额定限制短路电流（Ic）额定限制短路电流宜考虑等于或大于保护成套设备的短路保护电器在动作时间内所能承受的预期4
短路电流的有效值（I）。
GB/T24621.1—2021
成套设备制造商宜声明短路保护电器的分断能力和电流极限特性（I\t，I），并考虑器件制造商给出的数据。
额定分散系数（RDF）
额定分散系数是由成套设备制造商根据发热的相互影响给出的成套设备的出线电路可以持续并同时承载的额定电流的标么值
标示的额定分散系数能用于：
电路组；
一整个成套设备。
额定分散系数乘以电路的额定电流宜考虑等于或大于出线电路的计算负荷。出线电路的计算负荷可以参考相关成套设备标准中的数值。注1：出线电路的计算负荷可以是稳定持续电流或可变电流的热等效值。额定分散系数适用于在额定电流（I）下运行的成套设备注2：额定分散系数可识别出多个功能单元在实际中不能同时满负荷或断续地承载负荷更详细的资料推荐参考GB/T7251.1—2013中附录E。4.5额定频率（f.）
一条电路的额定频率是与其工作条件有关的频率值。如果成套设备的电路标明了不同的频率值则宜考虑给出各条电路的额定频率值。注：频率值宜参考内装元件相关的国家标准中的数值。如果成套设备制造商没有其他说明，则额定频率的上下限值宜限制在额定频率的98%～102%范围内。4.6
6其他特性
宜考虑给出以下特性：
功能单元在特殊使用条件下的附加条款（例如，匹配类型、过载特性）；a）
污染等级；
为成套设备所设计的系统接地类型；户内和(或)户外成套设备；
固定式或移动式；
防护等级；
熟练技术人员使用或一般人员使用；电磁兼容性（EMC)类别；
特殊使用条件，如果适用；
外形设计；
机械碰撞防护，如果适用：
短路保护电器的类型；
电击防护措施；
外形尺寸（包括凸出部分，如手柄、覆板、门），如需要；n)
质量，单位为千克（超过30kg）。GB/T24621.1—2021
5信息
5.1成套设备的标志
成套设备制造商宜考虑为每台成套设备配置坚固、耐久容易辨认，且醒目清晰的铭牌和标志。这些铭牌和标志可标出安全使用成套设备的主要特征，其位置最好位于成套设备安装好并投入运行时易于看到的地方。
宜考虑为每台设备配置一个或数个铭牌，并在铭牌上标出成套设备的如下信息：a）成套设备制造商的名称或商标；b）型号或标志号，或其他标识，据此可以从成套设备制造商获得相关的信息；c）鉴别生产日期的方式；
d）产品标准的编号。
注：可以在铭牌上给出成套设备相关标准的附加信息，5.2文件
5.2.1关于成套设备的信息
第4章中所有接口特性，如果适用，推荐在随同成套设备交货的成套设备制造商的技术文件中提供。
5.2.2装卸、安装、操作与维护的使用说明书如需要，成套设备制造商宜考虑在其技术文件或产品目录中提供成套设备及设备内部件的装卸、安装、运行与维护条件的信息。
如需要，说明书宜考虑指出成套设备合理地、正确地运输、装卸、安装和运行等极其重要的措施。提供与成套设备的运输和装卸密切相关的重量细节是极为重要的。如适用，宜考虑在成套设备制造商的文件或说明书上给出怎样装卸成套设备，起吊装置的正确位置和安装及其吊索尺寸。
如需要，给出与成套设备的安装、运行和维护有关的EMC措施是极其重要的。如果一个被确定用于A类环境的成套设备打算用于B类环境，那么在使用说明书中宜考虑包括以下的警告：
此产品设计为适用于A类环境。在B类环境使用此产品可能会产生有害的电磁骚扰，在这种情况下使用者可能需要采用适当的防护措施。必要时，宜考虑在上述文件中标明推荐的维护内容和频次。如果安装元器件的实物布置使电路的识别不明显，则宜考虑提供适当的信息，如接线图或接线表，5.3器件和/或元件的识别
在成套设备中，识别出各个电路和它们的保护器件是十分必要的。标签宜清晰易读、经久耐用且适合自然环境。所用的标识宜考虑IEC81346-1和IEC81346-2中的相关内容的说明，并与配电图中的标识一致，配线图中的标识宜考虑IEC61082-1的相关建议对于能根据使用人员的选择置于不同运行或功能状态的器件，宜清楚标明所选择的状态并加以标6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
