GB/T 2820.3-1997
基本信息
标准号： GB/T 2820.3-1997
中文名称：往复式内燃机驱动的交流发电机组 第3部分：发电机组用交流发电机
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：GB/T 2820.3-1997
标准名称：往复式内燃机驱动的交流发电机组 第3部分：发电机组用交流发电机
英文名称：Reciprocating internal combustion engine driven
alternating current generating sets
Part 3: Alternating current generators for generating sets
标准格式：PDF
发布时间：1997-12-26
实施时间：1998-12-01
标准大小：763K
标准介绍：本标准等效采用国际标准化组织1SO8528-3:1993《往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机》。是对GB8365-87和GB2820-90的修订。为了标准的协调性，本标准中8.3,13.3规定与ISO8528-3规定有差异本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。
本标准由兰州电源车辆研究所归口
本标准规定了发电机组用的在其电压调节器的控制下的交流(ac.)发电机的基本特性。它增补了IEC34-1的要求。
注：日前尚无适用于异步发电机的国际标准，当该项国际标准发布时，本际准将相应修改。见122。
本标准适用于由陆用和船用往复式内燃(RC)发动机驱动的ac发电机组用ac发电机，不适用于航空或驱动陆上车辆和机车的发电机组。
对于某些特殊用途(例如必要的医院供电、高层建筑等等)，附加的要求可能是必需的，本标准规定应作为基础。
对于其他型式的往复式原动机(例如沼气发动机、蒸汽发动机)驱动的ac发电机，本标准规定可用作基础
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB755-87旋转电机基本技术要求
GBT2820.—1997往复式内燃机驱动的交流发电机组第1部分：用途、定额和性能
( eqv iso8528-1:1993)
GB4343-1995家用和类似用途电动、电热器具。电动工具以及类似电器无线电干扰特性

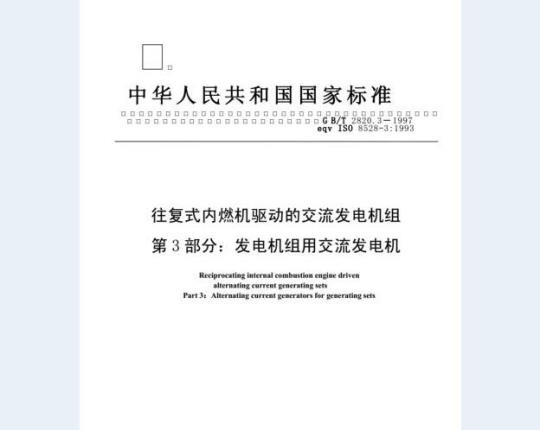

标准图片预览
标准内容
ICS29.160.40
中华人民共和国国家标准
00000000000
OOOOOOOOOOO
OOOOOOOOO口口O口
OOOOOOOGB/T2820.3-1997
口口口口口口口口口口
eqvIS08528-3:1993
往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机Reciprocating internal combustion engine drivenalternating current generating setsPart 3: Alternating current generators for generating sets1997-12-26发布
国家技术监督局发布
1998-12-01实施
GB/T2820.3-1997
本标准等效采用国际标准化组织ISO8528-3：1993（往复式内燃机驱动的交流发电机组第3
部分：发电机组用交流发电机》。是对GB8365一87和GB2820一90的修订。为了标准的协调性，本标准中8.3，13.3规定与IS08528-3规定有差异。本标准的附录A是标准的附录。
本标准由中华人民共和国机械工业部提出。本标准由兰州电源车辆研究所归口。本标准由兰州电源车辆研究所负责起草，陕西省发电设备厂，苏北电机厂，普陀电机一厂，福发股份有限公司，郑州电气装备总厂，无锡动力机厂，广西玉柴机器股份有限公司发电设备厂参加起草。
本标准主要起草人：陈应芳、李士菊、林忠善、张继姜、林丽娟。1
GB/T 2820.3-1997
ISO前言
SO（国际标准化组织）是一个世界范围的国家标准团体（ISO团体成员）的联合组织，制定国际标准的工作一般是通过ISO技术委员会进行的，各团体成员对已建立的某一技术委员会的某一学科感兴趣，有权派代表出席相应委员会，国际组织，政府和非政府，在同ISO协作中也参与工作，ISO同国际电工委员会（IEC）紧密合作，研究电工标准化的所有题材。被技术委员会采用的国际标准草案发至团体成员表决，作为一项国际标准的出版物，要求至少有投票团体成员的75%通过。
国际标准ISO8528-1是由ISO/TC70“内燃机技术委员会”的SC2“性能和试验分技术委员会”制定的。
ISO8528在*往复式内燃机驱动的交流发电机组”的总标题下包括下列部分：第1部分：用途、定额和性能
第2部分：发动机
第3部分：发电机组用交流发电机第4部分：控制装置和开关装置
第5部分：发电机组
第6部分：试验方法
第7部分：用于技术条件和设计的技术说明第8部分：对小功率发电机组的要求和评价第9部分：机械振动的测量和试验第10部分：机械噪声的测量（包面法）第11部分：带不间断电源装置的安全发电机组1范围
中华人民共和国国家标准
往复式内燃机驱动的交流发电机组第3部分：发电机组用交流发电机Reciprocating internal combustion engine drivenalternating current generating seisPart 3: Alternating curent generators for generating sctsGB/T2820.3-1997
eqvs08528-3:1993
代替GB8365-87
GB2820-90
本标准规定了发电机组用的在其电压调节器的控制下的交流（ac）发电机的基本特性。它增补了IEC34-1的要求。
注：目前尚无适用于异步发电机的国际标准，当该项国际标准发布时，本际准将相应修改。见12.2。本标准适用于由陆用和船用往复式内燃（RIC）发动机驱动的a.c.发电机组用a.c.发电机，不适用于航空或驱动陆上车锣和机车的发电机组。对于某些特殊用途（例如必要的医院供电，高层建筑等等），附加的要求可能是必需的，本标准规定应作为基础。
对于其他型式的往复式原动机（例如沼气发动机、蒸汽发动机）驱动的a.c.发电机，本标准规定可用作基础。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB755—87旋转电机基本技术要求GB/T2820.1—1997往复式内燃机驱动的交流发电机组1第1部分：用途、定额和性能
(eqvISO8528-1：1993）
GB 43431995
3符号
家用和类似用途电动、电热器具。电动工具以及类似电器无线电干扰特性量方法和允许值（eqVCISPR14：1993）注：对于电气设备技术数据的表示法，IEC采用术语“额定的”加下标“N”。对于机械设备技术数据的表示方
法，ISO采用术语“标定的”加下标“”。因此，在本标准中，未语“额定的”仅适用于电气项目。此外，全部用术语“标定的”。
Ust,max
整定电压
最高稳态电压偏差
国家技术监督局1997-12-26批准1998-12-01实施
Udyntax
Uaynumin
SU+ayn
Omodsmax
Dmod.gmim
其他规定和附加要求
GB/T2820.3-1997
最低稳态电压偏差
额定电压
恢复电压
下降调节电压
上升调节电压
空载电压
负载减少时上升的最高解时电压负载增加时下降的最低解时电压稳态电压容差带
电压整定范围
电压整定下降范围
电压整定上升范围
瞬时电压偏差
负载增加时的瞬态电压偏差
负载减少时的瞬态电压偏差
相对的电压整定范围
相对的电压整定下降范围
相对的电压整定上升范围
稳态电压偏差
电压调制的最高峰值
电压调制的最低峰值
电压调制
电压不平衡度
交轴电流补偿电压降程度
异步发电机的额定转差
额定频额率
极对数
发电机旋转的额定转速
额定输出（额定视在功率）
额定有功功率
额定功率因数
额定无功功率
电压恢复时间
负载增加后的电压恢复时间
负载减少后的电压恢复时间
负载引起的有功电流
相对的预期热寿命因数
对必须遵守某一类社团规范的用于船舶甲板上和近海安装的发电机组用a.c.发电机，应满足该类社团的附加要求。该类社团应由用户在发出定单前声明。对在无级别设备条件下运行的a.c.发电机，在不同情况下的类似附加要求须由制造厂和用户商2
GB/T2820.3-1997
4.2若要满足任何其他管理机构（例如检查和/或立法管理机构）的条例规定的专用要求，该管理机构应由用户在发出定单前声明。任何其他的雕加要求应由制造厂和用户商定5定额
对RIC发动机驱动的发电机组用的发电机，应规定持续定额（工作状态型SI）或带间断的恒定负载定额（工作状态型S10）。以工作状态型SI为基础的最大持续定额称为基本持续定额（BR）。对于工作状态型SI0，有一种峰值持续定额（PR），根据耐热级别，允许发电机温升按某一规定值增加。对于工作状态型S10，发电机绝缘系统在某一增加的定额下运行在PR状态时会热老化。因此，对于绝缘系统的相对的预期热寿命因数T是确定定额类别的一个重要组成部分。6温度和温升限值
6.1基本持续定额
发电机在运行条件（例如最低至最高冷却介质温度）整个范围内，在总温度不高于40℃C加温升的条件下应能输出其基本持续定额（BR）。6.2峰值持续定额
发电机在峰值持续定额（PR）下，总温度可按下列允许量增加：定额
耐热级别
20'℃
环境温度低于10℃时，总温度的限值应按环境温度每低于1摄氏度降低1℃。注
RIC发动机输出可随环境空气温度的改变而变化：发电机在运行中的总温度取决于发电机初始冷却介质温度，
该总温度不一定与RIC发动机进气温度有关。2当发电机在这些较高温度下运行时，发电机绝缘系统的热老化将比发电机在BR温升值下快2~6借（取决于温度的增加值和规定的绝缘系统）：即在PR温升值下运行1h约等于在BR温升值下运行2h~6h。T，因数
的准确值是由制造厂给定并在定额板上标明的（见第14章)。7额定功率和转速特性
额定功率和转速的术语、符号和定文在7.1～7.5中给出（见表1）。表1
额定输出（额定视
在功率）
用伏特-安培（VA）表示的、或其十的倍数连同功率因数一起表示的在端子处的视在电功率3
8电压特性
额定有功功率
额定功率因数
额定无功功率
发电机旋转的额定
同步发电机旋转的
额定转速
异步发电机旋转的
额定转速
GB/T2820.3-1997
用瓦特（W）或其十的倍数表示的额定视在功率与额定功率因数的乘积：
表1（完）
额定有功功率对额定视在功率的比值：P
用乏(var)或其十的倍数表示的额定视在功率同额定有功功率之间的几何差：Q=Vs-P!
在额定额率下为电压的产生所必需的旋转转速按下式确定的转速：
接下式确定的转速：
电压的术语、符号和定义在8.18.12中给出（见表2）。表2
采用说明：
额定电压
整定电压
空载电压
电压整定范围
相对的电压整定范
1]ISO.8528.3规定为额定频率。GB/T 2820.3-1997
在额定频率和额定输出时在发电机端子处的线对线电压
注：额定电压是指为了适用和工作性能由制造厂给定的电压
通过调节选择的适于规定运行的线对线电压在空载额率和空载时在发电机端子处的线对线电压
对空载与额定输出之间的所有负载和在商定的功率固数范围内，在额定题率时在发电机端子处的上升与下降调节电压之间的范围：AU,AU. +AU..d.
用额定电压的某一百分数表示的电压整定范围：
表2（续）
0+4Ux100
电压整定下降范围
相对的电压整定下
降范围
电压整定上升范围
相对的电压整定上
升范围
稳态电压偏差”
瞬态电压偏差，分
别接负载增加（一)和
负载减少(十)\)
GB/T2820.3-1997
对空载与额定输出之间的所有负载和在商定的功率因数范围内，在额定频率时在发电机端子处的额定电压与下降调节电压之间的范围：AU.U.-Ud
用额定电压的某一百分数表示的电压整定下降范街：
U.-U×100
对空载与额定输出之间的所有负载和在商定的功率因数范函内，在额定频率时在发电机端子处的上升调节电压与额定电压之间的范围：AUU.rp-U.
用额定电压的某一百分数表示的电压整定上升范围：
考温度的影响，但不考交轴电流补偿电压降的作用，在空载与额定输出之间所有负载变化下的稳态电压变化。
注：初始整定电压通常为额定电压，但无论何处都可在按84规定的范围内
稳态电压偏差是用额定电压的某一百分数表示的
按负载增加的瞬态电压偏差是指当发电机在正常励磁控制下被驱动在额定转速和额定电压时突然接通额定负载，用额定电压的某一百分数表示的电压降：
UUx100
按负载减少的瞬态电压偏差是指当发电机在正常歸磁控制下被驱动在额定转速和额定电压时，突然切除额定负载，用额定电压的某一百分数表示的电压升：
Uarem-U
若负载改变量不同于上述规定值，则应说明规定的值和相应的功率因数
表2（完）
恢复电压
稳态电压容差带
电压恢复时间此内容来自标准下载网
电压调制
电压不平衡度
电压调整特性
1）更多的细节在附录A中给出。2）见GB/T2820.5—1997申图5.
GB/T2820.3-1997
对于某一规定的负载条件能达到的最高稳态电压。
注：恢复电压一般是用额定电压的某一百分数表示的。它通常处于稳态电压容差带（AU)内。对于超过额定负载的负载，恢复电压是受饱和度和励磁机/调节器磁场强励能力的限制的（见图A1)。在某一给定的调节周期内，在突加或突减某规定的负载后，电压达到的稳态电压的商定电压带。除另有规定外：
AU=28U.×100
从基一负载变动瞬时开始（）至当电压恢复到并保持在规定的稳态电压容差带（t）内瞬时止的闻隔时间（见图A1至图A3)：
该间隔时间适用于恒定转速并取决于功率因数。若负载变动不同于额定视在功率，应说明功率变化值和功率因数
在某一稳态电压上下，在低于基本的发电率的有代表性的频率下，用在额定频率和恒定转速时平均峰值电压的某一百分数表示的准周期电压变化(峰对峰)：
Ud=2XUmx+U
mod.aal×100
空载下的负序或零序电压分量对正序电压分量的比值。电压不平衡度是用额定电压的某一百分数表示的
在额定转速时不对电压调节系统作任何手动调节的稳态条件下，在某一给定功率因数下作为负载电流函数的端电压曲线
9并联运行
GB/T2820.3-1997
当同其他发电机组或别的供电电源并联运行时，应提供保证稳定运行和无功功率恰当分配的方法。
最常用的方法是通过用某一附加无功电流分量的传感电路作用于自动电压调节器达到。这就形成了无功负载的某种电压降特性。交轴电流补偿电压降程度8occ是空载电压U。与在额定电流和零滞后功率因数时的电压U（Q-S）之间的差值用额定电压U.的某一百分数表示的：80c-UQ-S)
80cc值应<8%。在系统电压变化过大的情况下应考虑取较高值。注
1功率因数为1.0的负载实际上不会引起电压降，2带相同励磁系统的相同ac.发电机，当其磁场绕组采用均压线连接时，在没有电压降要求的情况下可并联运行。在有功负载恰当分配和负载特性近似相同的情况下，可实现按要求的无功负载分配。3当发电机组并联运行时，其星点直接连接会产生环流，尤其是三次谐波电流。10特定负载条件
在比给定的标准条件更恶劣的条件下，应补充规定特定负载条件。10.1不平衡负载电流
除定额不高于1000kVA的发电机是在线与中性线之间加载应能带不大手10%额定电流的负电流连续运行外，GB755—87中7.5的要求应适用。10.2持续短路电流
发电机在短路状态下，通常需要某一持续的最小电流值（在解时扰动中断后）以保证系统的保护装置动作持续一段足够时间。在采用专用继电器或其他装置或方法达到选择性保护的情况下，或当不要求选择性保护时，则不需要维持该持续短路电流。
10.3偶然过电流能力
按GB755—87中7.1.1的规定。
10.4电话谐波因数（THF）
线对线端电压的电话谐波因数的限值应按GB755一87中11.1.2的规定。5%THF也应适用于62.5kVA300kVA的发电机，8%THF应适用于低于62.5kVA的发电机。10.5无线电干扰抑制F）
持续的和静电干扰的无线电干扰的限值应按GB4343的规定。无线电干扰抑制的程度要涉及干扰电压、功率和场强。这应按用户和制造厂之间的协议确定。当机组并联运行时机电振动频率的影响11
发电机组制造厂有责任保证其机组能同其他机组稳定并联运行。发电机制造厂应接需要协作达到该要求。
若发动机的扭矩在接近某一电气固有额幸的频率时不均匀，将出现共振。该电气固有频率通常保持在1Hz~3Hz范围内，且因此对于低速（100minl~180min）RIC发动机发电机组是很可能产生共振的。
在这种情况下，发电机组制造厂应事先向用户提出忠告，必要时帮助作系统分析，且期待发电机制造厂参加该项调查研究。
