标准名称：GB/T 38025-2019 遥感卫星地面系统接口规范
英文：Interface specification for remote sensing satellite ground system
标准大小：1898K
标准介绍：1 范围
本标准规定了遥感卫星地面系统内外部之间的接口的外部与内部内容、文件命名和产品格式。
本标准适用于遥感卫星地面系统的建设，可根据系统建设的实际需求划分遥感卫星地面系统的分系统组成
2 规范性引用文件
三下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T31011-2014 遥感卫星原始数据记录与交换格式
GB/T32453-2015 卫星对地观测数据产品分类分级规则
GB/34518-2017 陆地观测卫星地面系统数据传输与交换接口要求
GB/T35643-2017 光学遥感测绘卫星影像产品元数据
标准图片预览
标准内容

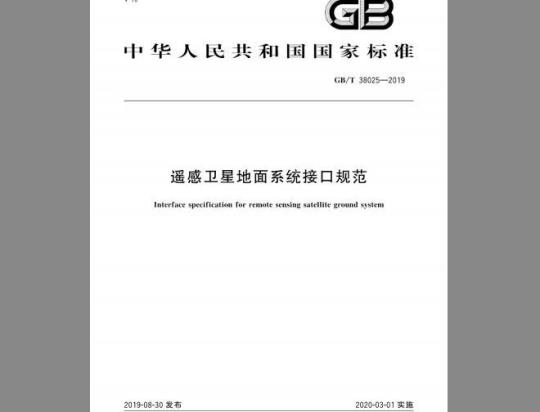

ICS49.020
中华人民共和国国家标准
GB/T38025—2019
遥感卫星地面系统接口规范
Interface specification for remote sensing satellite ground system2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
GB/T38025—2019
规范性引用文件
3术语和定义、缩略语
3.1术语和定义
3.2缩略语
4外部接口内容
外部接口描述
4.2遥感卫星地面系统与卫星的接口4.3遥感卫星地面系统与用户的接口目
4.4遥感卫星地面系统与其他外部系统的接口4.5遥感卫星地面系统与地面测控系统的接口5内部接口内容
内部接口描述
任务规划与运行控制分系统与地面接收分系统的接口5.2
5.3地面接收分系统与数据存档分系统的接口任务规划与运行控制分系统与数据存档分系统的接口5.4
任务规划与运行控制分系统与数据预处理分系统的接口任务规划与运行控制分系统与产品生产分系统的接口任务规划与运行控制分系统与数据分发服务分系统的接口：数据存档分系统与数据预处理分系统的接口5.9
数据存档分系统与产品生产分系统的接口，5.10
数据存档分系统与数据分发服务分系统的接口数据存档分系统与检验验证分系统的接口6文件命名和产品格式
消息接口文件命名
数据和产品分级.·
6.3数据和产品文件命名
6.4产品格式
附录A（资料性附录）XML文件示例10
本标准按照GB/T1.1—2009给出的规则起草。GB/T38025—2019
本标准由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。本标准起草单位：航天恒星科技有限公司、中国资源卫星应用中心、国家卫星气象中心、国家卫星海洋应用中心。
本标准主要起草人：刘莉、陈璐、汪红强、喻文勇、王海波、王巍霖、贾树泽、韩琦、彭海龙、兰友国、刘金普、高飞、王铭实、邹同元、丁火平、席家驹。I
1范围
遥感卫星地面系统接口规范
GB/T38025—2019
本标准规定了遥感卫星地面系统内外部之间的接口的外部与内部内容、文件命名和产品格式。本标准适用于遥感卫星地面系统的建设，可根据系统建设的实际需求划分遥感卫星地面系统的分系统组成。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T31011一2014遥感卫星原始数据记录与交换格式GB/T32453一2015卫星对地观测数据产品分类分级规则GB/T34518一2017陆地观测卫星地面系统数据传输与交换接口要求GB/T35643—2017光学遥感测绘卫星影像产品元数据3术语和定义、缩略语
3.1术语和定义
GB/T34518一2017界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T34518—2017中的某些术语和定义。3.1.1
remote sensing satellite ground system遥感卫星地面系统
布置在地球表面，具备遥感卫星有效载荷的在轨业务运行管理、观测计划制定、下行数据接收、数据处理、产品生产以及存档与分发服务的设施组成系统的总称。3.1.2
地面测控系统
ground tracking, telemetry and command system布置在地球表面，具备卫星跟踪、测量、监视和控制任务等功能的系统。3.1.3
地面接收分系统
ground data receiving subsystem具备卫星数传信道下行数据接收、处理、落地记录和发送等功能的遥感卫星地面系统分系统3.1.4
任务规划与运行控制分系统taskplanningandoperationcontrol subsystem具备卫星有效载荷在轨运行管理，制定其观测计划和调度遥感卫星地面系统的业务运行的遥感卫星地面系统分系统
数据存档分系统dataarchivingsubsystem具备各级数据和产品的编目、归档、查询和提取等功能的遥感卫星地面系统分系统。1
GB/T38025—2019
数据分发服务分系统data distribution service subsystem具备为用户提供数据产品浏览、查询以及产品订购和下载服务等功能的遥感卫星地面系统分系统。3.1.7
数据预处理分系统datapre-processingsubsystem确定有效载荷数据预处理的模型和算法，具备卫星精密轨道的预报和确定、辐射定标和几何定位参数确定和数据生成功能的遥感卫星地面系统分系统。3.1.8
产品生产分系统
production generation subsysten具备生成定量反演、几何精校正等产品和产品质量检验功能的遥感卫星地面系统分系统3.1.9
检验验证分系统
validation subsystem
具备通过独立方法评价待检遥感产品与客观实际的吻合程度并分析其不确定性过程和地面定标功能的遥感卫星地面系统分系统。3.1.10
用户user
使用卫星数据资源的单位或个人。［GB/T34518—2017，定义3.1.63.2缩略语
下列缩略语适用于本文件。
AVI：音频视频交错格式（audiovideointerleaved）GeoTiff：地理参考标签图像文件格式（georeferencedtagimagefileformat）GPS：全球定位系统（globalpositionsystem）HDF：分层数据文件格式（hierarchicaldataformat）ID：标识符（indentify）
JPEG：联合图像专家小组（jointphotographicexpertsgroup）UTC：世界协调时间（coordinateduniversaltime）XML：可扩展标记语言（extensiblemarkuplanguage）4外部接口内容
外部接口描述
遥感卫星地面系统的外部接口主要包括与遥感卫星的接口，与地面测控系统的接口、与用户的遥感卫星产品数据订购接口，以及与其他外部系统间的数据接人接口，具体如图1所示。表1给出了地面系统外部接口的接口信息，包括业务类型，接口内容及接口类型等方面的信息。2
业务类型
卫星原始数据
地面测控
卫星产品订购
外部数据接入
遥感卫星
卫星原始数据
卫星遥控指令
、卫星遥测数据，
，外部数据接入
其他外部系统
卫星工作计
、任务控制参数
诚街调整参装
基工作计
截荷调
地面测控系统
卫星有效
指令加工工
开始通知
遇感卫星地面系统
用户需求订单
用户订购放
务编排指令链
产品数
上注状态
图1遥感卫星地面系统的外部接口示意图表1
接口内容
卫星原始数据
卫星遥控指令
卫星遥测数据
用户需求订单
用户订购订单
产品数据
外部数据
遥感卫星地面系统的外部接口表接口类型
发送方
数据接口
消息接口
数据接口
消息接口
消息接口
数据接口
数据接口
遥感卫星
生测控计划确认
图例：
GB/T38025—2019
测控站信息·卫星遥测数据
卫星轨道参数数据
消息接口
数据接口
接口实体
接收方
遥感卫星地面系统
遥感卫星地面系统
遥感卫星
遥感卫星地面系统
其他外部系统
遥感卫星
遥感卫星地面系统
遥感卫星地面系统
遥感卫星地面系统
遥感卫星地面系统
GB/T38025—2019
业务类型
地面测控
接口内容
卫星工作计划
卫星工作计划确认
任务控制参数
任务控制参数确认
载荷调整参数
载荷调整参数确认
指令加工开始通知
卫星有效载荷任务编排指令链”卫星工作计划上注状态
卫星测控计划
卫星测控计划确认
卫星轨道参数数据
测控站信息
卫星遥测数据
表1（续）
接口类型
消息接口
数据接口
发送方
接口实体
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
遥感卫星地面系统
地面测控系统
地面测控系统
遥感卫星地面系统
地面测控系统
地面测控系统
地面测控系统
接收方
地面测控系统
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
地面测控系统
地面测控系统
遥感卫星地面系统
遥感卫星地面系统
地面测控系统
遥感卫星地面系统
遥感卫星地面系统
遥感卫星地面系统
遥感卫星地面系统采用“卫星有效载荷任务编排指令链”给地面测控系统发送指令进行上注的情况下，“卫星工作计划”“任务控制参数””载荷调整参数”\指令加工”接口均无效。遥感卫星和遥感卫星地面系统间的“卫星遥控指令”和“卫星遥测数据”可选，4.2遥感卫星地面系统与卫星的接口遥感卫星地面系统的地面接收分系统和卫星的接口为卫星原始数据、卫星遥测指令和卫星遥测数据。
卫星原始数据未经过任何遥感数据产品级的处理和加工，包括遥感卫星载荷数据和卫星平台辅助数据等信息地面接收分系统通过星地数传链路接收卫星原始数据。卫星原始数据格式符合卫星数传格式要求，具体格式见GB/T31011一2014第5章的规定。卫星遥控指令是根据卫星遥控的开始时间，结束时间，工作参数等信息生成的指令链。卫星遥测数据包括卫星运行状态以及相关的工作参数，见GB/T34518—2017中6.2的规定。4.3遥感卫星地面系统与用户的接口遥感卫星地面系统的数据分发服务分系统与用户之间的接口包括用户订购订单和产品数据，用户订购订单接口内容见GB/T34518一2017中5.2的规定，产品数据包括卫星遥感数据、元数据文件和缩略图等。
遥感卫星地面系统的任务规划与运行控制分系统与用户之间的接口为的用户需求订单，详细接口内容见GB/T34518—2017中5.2的规定。4
4.4遥感卫星地面系统与其他外部系统的接口GB/T38025—2019
其他外部系统是指当前遥感卫星地面系统以外的数据或产品处理系统，包括：国内外其他遥感卫星地面系统、气象数值预报系统、海洋数值预报系统以及陆地，大气和海洋观测网等。遥感卫星地面系统与其他外部系统的接口为外部系统数据接人接口，接人数据包括其他卫星的产品、站点实测数据、数值预报产品等。接人数据对遥感卫星地面系统起到辅助支撑作用。4.5遥感卫星地面系统与地面测控系统的接口4.5.1总体描述
遥感卫星地面系统的任务规划与运行控制分系统和地面测控系统的接口包括：卫星工作计划及确认，任务控制参数及确认，载荷调整参数及确认，指令加工开始通知、卫星工作计划上注状态、卫星测控计划及确认，轨道参数文件，卫星精轨数据文件。任务规划与运行控制分系统和地面测控系统接口的指令上注有两种方式，一种是任务规划与运行控制分系统编排指令后发给地面测控系统进行上注；另一种是任务规划与运行控制分系统发送卫星工作计划等给地面测控系统，地面测控系统进行指令编排后进行上注。第一种情况下，卫星工作计划，任务控制参数，载荷调整参数，指令加工四项接口均无效卫星有效载荷任务编排指令链、卫星工作计划上注状态、测控站信息、卫星遥测数据见GB/T34518—2017中6.1和6.2的规定。4.5.2卫星工作计划
遥感卫星地面系统的任务规划与运行控制分系统根据用户需求制定卫星工作计划文件发送地面测控系统，格式采用XML文件，接口内容包括：a）计划ID；
每天第一圈开始时间；
每圈时间长度；
计划数量；
详细计划信息：包括卫星工作ID、卫星名称、工作模式、任务标识、有效载荷名称、数传开始时e）
间、数传结束时间、是否断点续传、回放文件序号、连续观测或探测次数，观测或探测详细信息；f）
观测或探测详细信息：包括观测或探测ID、侧摆角度、存固存序号、观测或探测开始时间和观测或探测结束时间。
4.5.3卫星工作计划确认
地面测控系统在收到任务控制参数后，向遥感卫星地面系统的任务规划与运行控制分系统发送卫星工作计划确认的反馈文件，接口内容包括：a）确认对象：对应卫星工作计划的计划ID；b）计划数量；
c）详细确认信息：确认对象（对应卫星工作计划的卫星工作计划ID）、卫星名称，确认状态（接受或拒绝）、拒绝原因。
4.5.4任务控制参数
遥感卫星地面系统的任务规划与运行控制分系统每次向地面测控系统发送卫星工作计划应发送相5
GB/T38025—2019
应的任务控制参数文件，接口内容包括a)
确认对象：对应卫星工作计划的计划ID：开机参数ID；
卫星名称；
卫星工作计划ID：对应卫星工作计划的卫星工作计划ID；观测或探测ID：对应卫星工作计划的观测或探测ID；e）
载荷控制参数：例如可见光相机的压缩比、增益、积分级数。f
任务控制参数确认
地面测控系统在收到任务控制参数后，向遥感卫星地面系统的任务规划与运行控制分系统发送任务控制参数确认的反馈文件，接口内容包括：a
确认对象：对应卫星工作计划的计划ID；开机参数ID：对应任务控制参数的开机参数ID；b）
卫星名称；
确认状态：接受或拒绝；
失败原因。
4.5.6载荷调整参数
在星地系统运行过程中，操作员根据有效载荷状态设置需要调整的参数，遥感卫星地面系统的任务规划与运行控制分系统生成文件发送给地面测控系统，接口内容包括：a）开机参数ID：对应任务控制参数的开机参数ID；b)
卫星名称：
调整的开始时间；
载荷调整参数：例如可见光相机的模数转化器（A/D)输出设置、焦距补偿参数、暗像元校正设d）
置、一致性校正设置、箱位校正设置等4.5.7载荷调整参数确认
地面测控系统在收到载荷调整参数后，向遥感卫星地面系统的任务规划与运行控制分系统发送载荷调整参数确认的反馈文件，接口内容包括：确认对象：对应任务控制参数的开机参数ID；a）
b）卫星名称：
确认状态：接受或拒绝：
失败原因。
4.5.8指令加工开始通知
遥感卫星地面系统的任务规划与运行控制分系统向地面测控系统发送卫星工作计划、任务控制参数或有效载荷控制参数等所有需要编排指令的计划及参数文件后，向地面测控系统发送本文件，发出地面测控系统加工指令。接口内容包括：a）计划文件名称；
b）文件数量；
加工文件列表：包括卫星工作计划、任务控制参数、载荷调整参数等文件。4.5.9卫星工作计划上注状态
卫星工作计划上注状态的接口内容包括：a）确认对象：对应卫星工作计划的计划ID：b）计划数量；
GB/T38025—2019
详细上注状态信息：确认对象（对应卫星工作计划的卫星工作计划ID），卫星名称，上注状态（成功或失败），失败原因。
卫星测控计划
地面测控系统定时将一定时间的卫星测控计划发送给遥感卫星地面系统的任务规划与运行控制分系统，格式采用XML文件，接口内容包括：a）计划ID；
b）卫星名称；
任务标识；
开始时间；Www.bzxZ.net
结束时间；
测控内容：包括接收遥测、遥测十遥控、遥测十测距、遥测十遥控十测距。卫星测控计划确认
遥感卫星地面系统的任务规划与运行控制分系统收到卫星测控计划文件后，会向地面测控系统发送卫星测控计划确认的反馈，接口内容包括：a）确认对象；
b）卫星名称；
确认状态：接受或拒绝：
d）拒绝原因。
轨道参数文件
地面测控系统定时向遥感卫星地面系统的任务规划与运行控制分系统发送卫星轨道参数文件。轨道参数文件采用普通文本文件，接口内容详见GB/T34518一2017中4.1.2的规定。卫星精轨数据文件
地面测控系统定时向遥感卫星地面系统的任务规划与运行控制分系统发送卫星精轨数据文件，格式采用普通文本文件。接口内容包括：a）UTC时间；
b）卫星位置坐标；
卫星速度。
5内部接口内容
5.1内部接口描述
遥感卫星地面系统的内部接口如图2所示，包括任务规划与运行分系统、地面接收分系统、数据预处理分系统、产品生产分系统、数据存档分系统、数据分发服务分系统和检验验证分系统等组成。可根据功能需求组合形成遥感卫星地面系统的分系统。7
GB/T38025—2019
接收任务
接收任务反馈
状态信息
轨道参数数据
视频监视信号、故障数据上报
卫星数据接收报告
卫星遥控指令
卫星遥测数据
地面接收分系统
检验验证分系统
产品出库
卫星原始数据
数据预处理任务下发和控制
数据预处理任务反馈
状态信息
数据预处理分系统
卫星原始数据出库
预处理数据存档
任务规划与运行控制分系统
产品生产任务下发和控制
产品生产任务反馈
状态信息
产品生产分系统
预处理数据出库
源产品出库
产品存档
数据存档分系统
数据提取任务
数据归档任务
图例：
图2遥感卫星地面系统的内部接口示意图数据提取任务反馈
数据归档任务反馈
数据查询任务
数据查询结果
消息接口
用户订购订单
用户订购订单反馈
数据分发服务分系统
分发产品出库
数据接口
内部接口的具体内容见表2，其中视频监视信号可选：数据预处理任务下发与控制和产品生产任务下发与控制包括但不限于：任务下发、任务取消、任务暂停、任务继续；数据预处理任务反馈包括但不限于：任务确认、任务取消确认、任务完成报告。遥感卫星地面系统的内部接口表表2
业务类型
任务下发与
数据传
系统状态及
接口内容
接收任务
接收任务反馈
卫星遥控指令
轨道参数文件
卫星遥测数据
状态信息
故障数据上报
视频监视信号
接口类型
消息接口
消息接口
消息接口
数据接口
数据接口
消息接口
数据接口
数据接口
发送方
接口实体
接收方
任务规划与运行控制分系统
地面接收分系统
任务规划与运行控制分系统
任务规划与运行控制分系统
地面接收分系统
地面接收分系统
地面接收分系统
地面接收分系统
地面接收分系统
任务规划与运行控制分系统
地面接收分系统
地面接收分系统
任务规划与运行控制分系统
任务规划与运行控制分系统
任务规划与运行控制分系统
任务规划与运行控制分系统
