标准号：GB/T16675.2-2012
标准名称：技术制图 简化表示法 第2部分：尺寸注法
英文名称：Technical drawings-Simplified representation-
Part 2: Dimensioning
标准格式：PDF
发布时间：2012年5月11日
实施时间：2012年12月1日
标准大小：497K
标准介绍：GB/T16675《技术制图简化表示法》分为两个部分：
第1部分：图样画法；
第2部分：尺寸注法。
本部分为GB/T16675的第2部分
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB/T16675.2-1996《技术制图简化表示法第2部分：尺寸注法》。
本部分与GB/T16675.2-1996相比主要技术变化如下：
增加了前言；
规范引用文件中删除了GB4458.1-1984、GB4458.41984、GB4728-1985、GB54891985、GB11943-1989、GB/T14691-1993、GBJ1-1986,增加了GB/T6403.3;
标题“术语”改为“术语和定义”，内容改为“GB/T13361和GB/T16675.1界定的术语和定义适用于本文件”(见3)
增加了图1的说明“图中7是尺寸相同的槽的数量，1是槽宽，中7是槽的底径。”；
将“多意性”改为“多义性”(见4.1.1)；
增加了表1的注，内容为“注：展开符号Q标在展开图上方的名称字母后面(如：A-AQ,)；当弯曲成形前的坯料形状迭加在成形后的视图画出时，则该图上方不必标注展开符号，但图中的展开尺寸应按照“Q.200”(其中200为尺寸值)的形式注写。”；
删除了“(标准的附录)”的字样(见5)；
将表2的图例5.9的说明中“区别”改为“区分”；
将表2的图例5.10的说明中“短划”改“短画”。
本部分由全国技术产品文件标准化技术委员会(SAC/TC146)提出并归口
本部分起草单位：中机生产力促进中心、波顿(合肥)传动有限公司、安徽宝龙环保科技有限公司、江
苏技术师范学院陕西省标准化研究院、万向钱潮股份有限公司
本部分主要起草人：杨东拜、薛明、杜晓冬、王槐德、侯维亚、杨建虹、韩震宇、杜光宇。
本部分所代替标准的历次版本发布情况为
GB/T16675.2-1996 GB/T16675的本部分规定了技术图样(机械、电气、建筑和土木工程等)中使用的简化注法。
本部分适用于手工或计算机绘制的技术图样及有关技术文件
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T6403.3滚花
GB/T13361技术制图通用术语
GB/T16675.1技术制图简化表示法第1部分：图样画法3术语和定义
GB/T13361和GB/T16675.1界定的术语和定义适用于本文件4总则
4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下，应力求制图简便
4.1.2便于识读和绘制，注重简化的综合效果
4.1.3在考虑便于手工制图和计算机制图的同时，还要考虑缩微制图的要求。
4.2基本要求
4.2.1若图样中的尺寸和公差全部相同或某个尺寸和公差占多数时，可在图样空白处作总的说明，如
“全部倒角CL.6”、“其余圆角R4”等
4.2.2对于尺寸相同的重复要素，可仅在一个要素上注出其数量和尺寸，见图1

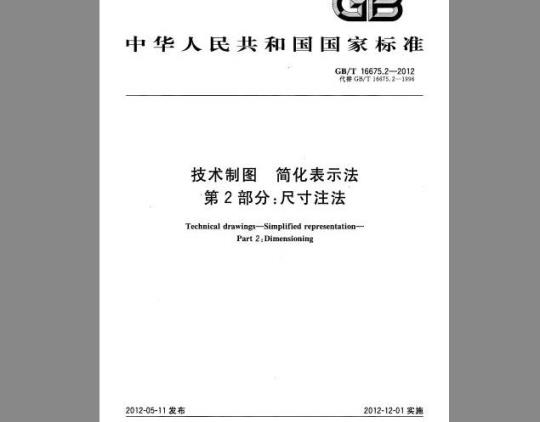

ICS 01. 100
中华人民共和国国家标准
GB/T16675.2—2012
代替GB/T16675.2—1996
技术制图
简化表示法
第2部分：尺寸注法
Technical drawings-Simplified representation-Part 2:Dimensioning
2012-05-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-12-01实施
GB/T16675技术制图简化表示法》分为两个部分：第1部分：图样画法；
第2部分：尺寸注法。
本部分为 GB/T 16675 的第2部分。本部分按照GB/T1.1—2009给出的规则起草。GB/T16675.2—2012免费标准下载网bzxz
本部分代替GB/T16675.21996技术制图简化表示法第2部分：尺注法。本部分与GB/T16675、2—1996相比主要技术变化如下：一增加了前言；
规范引用文件中删除了 GB 4458.1—1984,GB 4158.4--1981,GB 47281985,GB 5489-1985,GB11943—1989,CGB/T 14691 1993,GBJ 1-1986,增加了 GB/T 6403.3;将标题*术讲”改为术语和定义”，内容改为\GB/T13361和GB/T16675.1界定的术语和定义适用于本文件”（见3)：
增加了图1的说明“图中7是尺寸相同的槽的数量，1是宽，$7是槽的底径。”；将\多意性\改为“多义性\（见4.1.1)增加了表1的注，内容为“注：展开符号Q、标在展开图上方的名称字母后面（如：A一AQ。）：当弯曲形前的坏料形状选加在成形后的视图画出时，则该图上方不必标注展开符号，们图中的展开尺于应按照“Q。200”（其中200为尺寸值)的形式注写。”删除了“（标准的附录）\的字样（见5）；将表2的图例5.9的说明中区别”改为\区分\；将表2的图例5.10的说明中“短划”改\短画”。本部分由全国技术产品文件标准化技术委员会(SAC/TC146)提出并H口。本部分起节单位：中机生产力促进中心、波顿（合肥）传动有限公司、安微宝龙环保科技有限公司、江苏技术师范学院、陕西省标准化研究院、万向钱潮股份有限公司。本部分主要起草人：杨东拜、薛明、杜晓冬、王槐德、侯维亚、杨建虹、韩震宇、杜光宇。本部分所代替标准的历次版本发布情况为：CB/T 16675.2—1996。
1范围
技术制图
简化表示法
第2部分：尺寸注法
GB/T16675.2-2012
GB/T16675的本部分规定了技术图样（机械、电气、建筑和土木工程等）中使用的简化注法。本部分适用于手工或计算机绘制的技术图样及有关技术文件。规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T6403.3滚花
GB/TI3361技术制图通用术语
GB/T16675.1技术制图简化表示法第1部分：图样画法3术语和定义
GI3/T13361和GB/T16675.1界定的术语和定义适用于本文件4总则
4.1简化原则
4.1.1简化必须保证不致引起误解和不会产生理解的多义性。在此前提下，应力求制图简便。4.1.2便于识读和绘制，注重简化的综合效果。4.1.3在考虑便于手工制图和计算机制图的同时，还要考虑缩微制图的要求。4.2基本要求
4.2.1著图样中的尺寸和公差全部相同或某个尺寸和公差占多数时，可在图样空白处作总的说明如“全部倒角C1.6”、“其余圆角R4\等。4.2.2对于尺寸相同的重复要素，可仅在一个要素上注出其数量和尺寸，见图1。7×1x
说期：中 7 是尺寸相同的槽的数量,1 槽宽，7 是槽的底径。图1
GB/T16675.2—2012
4.2.3标注尺寸时，应尽可能使用符号利缩写词，常用的符号和缩写词见表1。表1
球直径
球半径
45°倒角
正方形
沉孔或钩平
埋头孔
型材裁面形状
符号暇缩写词
【按GB/T4656)
)；当弯曲成形前的坏料形状达加在成形后的视*履开符琴标在展开图上方的名称字母后面如：A·A○图溯出时，则该图上方不必标注展开符号，但图中的展开尺寸应按照“、200\（其中200为尺值）的形式注写。
5简化注法
在技术图样中通用的简化注法见表2和附录A。2
GB/T 16675.2—2012
GB/T 16675.2—2012
GB/T16675.2—2012
GB/T 16675,2--2012
GB/T 16675.2—2012
(盘）
中中中
zmnf Rpxe
20%+Bpx
GB/T16675.2—2012
GB/T 16675.2—2012
(ONORT)O008S
GB/T 16675.2—2012
