标准号：GB∕T 38219-2019
标准名称：烟气脱硝催化剂检测技术规范
英文名称：Testing standard of catalysts for flue gas denitration
标准格式：PDF
发布时间：2019-10-18
实施时间：2020-05-01
标准大小：1123K
标准介绍：1范围
本标准规定了燃煤燃油，燃气、坟圾和生物质燃烧等产生的烟气中氮氧化物净化所采用的选择性催化还原(SCR}催化剂的术语和定义、检测项目、检测方法及測试装置
本标准适用于钢铁、有色、建材、石油化工、电力等行业采用的蜂窝式、平板式、三叶草形催化剂(含新催化剂、使用过的催化剂和再生催化剂)的检测，波纹式、颗粒状催化剂等可参照执行
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本(包括所有的修改单)适用于本文件
GB/T4741陶瓷材料抗弯强度试验方法
GB/T14642工业循环冷却水及锅炉水中氟、氯、磷酸根、亚硝酸根、硝酸根和硫酸根的测定离子色谱法
GB/T15454工业循环冷却水中钠、铵、钾、镁和钙离子的测定离子色谱法
GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法
GBT21508燃煤烟气脱硫设备性能测试方法
GBT21650.2压汞法和气体吸附法测定固体材料孔径分布和孔隙度第2部分；气体吸附法分析介孔和大
GB/T23942化学试剂电感祸合等离子体原子发射光谱法通则
GBT31590烟气脱硝催化剂化学成分分析方法
L.T260燃煤电厂烟气脱硝装置性能验收试验规
DLT98石灰石-石膏湿法烟气脱硫装置性能验收试验规范
DLT1286—2013火电厂烟气脱硝催化剂检测技术规范
HJ/T43固定污染源排气中氮氧化物的测定盐酸萘乙二胺分光光度法
HJ/T56{定污染源排气中二氧化硫的测定碘量法
HJ534环境空气氨的测定次氯酸钠水杨酸分光光度法
HJ/T629圊定污染源废气二氧化硫的测定非分散红外吸收法
JJG662顺磁式氧分析器检定规程
SH3501石油化工有毒、可燃介质钢制管道工程施工及验收规范

ICS13.040.20

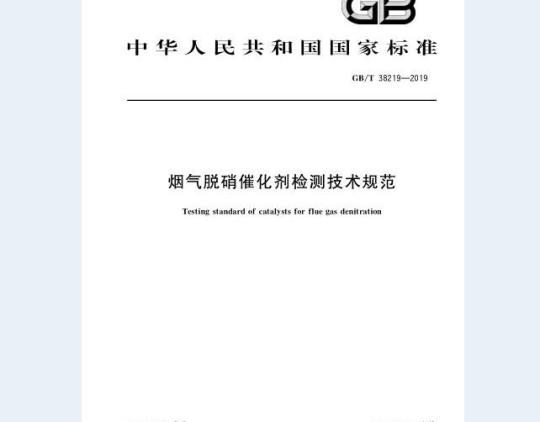

中华人民共和国国家标准
GB/T38219—2019
烟气脱硝催化剂检测技术规范
Testing standard of catalysts for flue gas denitration2019-10-18发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-05-01实施
本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国国家发展和改革委员会提出。本标准由全国环保产业标准化技术委员会（SAC/TC275)归口。GB/T38219—2019
本标准起草单位：清华大学、中国标准化研究院、西安热工研究院有限公司、浙江大学、国电环境保护研究院、江苏龙源催化剂有限公司、国家电投集团远达环保工程有限公司、大唐南京环保科技有限责任公司、机械科学研究总院集团有限公司。本标准主要起草人：李俊华、黄进、杨恂、高翔、肖雨亭、黄锐、江晓明、金定强、陈建军、姚燕、张晓昕、刘小峰。
1范围
烟气脱硝催化剂检测技术规范
GB/T38219—2019
本标准规定了燃煤、燃油、燃气、垃圾和生物质燃烧等产生的烟气中氮氧化物净化所采用的选择性催化还原(SCR)催化剂的术语和定义、检测项目、检测方法及测试装置。本标准适用于钢铁、有色、建材、石油化工、电力等行业采用的蜂窝式、平板式、三叶草形催化剂（含新催化剂、使用过的催化剂和再生催化剂)的检测，波纹式、颗粒状催化剂等可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T4741陶瓷材料抗弯强度试验方法GB/T14642
2工业循环冷却水及锅炉水中氟、氯、磷酸根、亚硝酸根、硝酸根和硫酸根的测定离子色谱法
GB/T14669
空气质量氨的测定离子选择电极法4工业循环冷却水中钠、铵、钾、镁和钙离子的测定离子色谱法GB/T15454
GB/T16157
GB/T21508
固定污染源排气中颗粒物测定与气态污染物采样方法燃煤烟气脱硫设备性能测试方法GB/T21650.2压汞法和气体吸附法测定固体材料孔径分布和孔隙度第2部分：气体吸附法分析介孔和天孔
GB/T23942
化学试剂电感耦合等离子体原子发射光谱法通则烟气脱硝催化剂化学成分分析方法GB/T31590
DL/T260
DL/T 998
燃煤电厂烟气脱硝装置性能验收试验规范石灰石-石膏湿法烟气脱硫装置性能验收试验规范DL/T1286—2013火电厂烟气脱硝催化剂检测技术规范HI/T43
HJ/T56
固定污染源排气中氮氧化物的测定盐酸萘乙二胺分光光度法固定污染源排气中二氧化硫的测定碘量法HJ534
环境空气氨的测定次氯酸钠-水杨酸分光光度法HJ/T629
固定污染源废气二氧化硫的测定非分散红外吸收法JJG662顺磁式氧分析器检定规程SH3501
石油化工有毒、可燃介质钢制管道工程施工及验收规范ISO7996环境空气氮氧化物质量浓度的测定化学发光法（AmbientairDeterminationofthe mass concentration of nitrogen oxidesChemiluminescence method)ISO10498环境空气二氧化硫的测定紫外线荧光法（Ambientair-Determinationof sulfurdioxideUltravioletfluorescencemethod)ISO21258固定源排放一氧化二氮（NzO）的质量浓度的测定参照法：非分散红外法(Stationary source emissions-Determination of the mass concentration of dinitrogen monoxide(N,O)Referencemethod:Non-dispersiveinfraredmethod)GB/T38219—2019
3术语和定义
下列术语和定义适用于本文件。3.1
新催化剂freshcatalyst
在制备和焙烧完成后未经使用的催化剂。3.2
失活催化剂deactivatedcatalyst由于物理或化学因素导致脱硝性能不能满足要求的催化剂。3.3
再生催化剂
regeneratedcatalyst
经过物理或化学方法使失活催化剂脱硝性能得以恢复的催化剂。3.4
catalystwiththreelobedextrudateshape三叶草形催化剂
整体挤压成型，具有三叶草断面的，经焙烧而成的脱硝催化剂。3.5
圆截面近似抗弯强度bendingstrengthwithcircleincross-section三叶草形催化剂通过三点负荷法测定，以横截面外切圆近似，从而计算得到的弯曲断裂时样品承受的最应力值。
porevolume
单位质量催化剂内孔的总容积，本标准中特指用气体吸附法测得的孔体积，3.7
activity
脱硝催化剂在氨基还原剂与氮氧化物反应过程中所起到的催化作用的能力，表征单层催化剂在氨氮摩尔比为1时在特定烟气工况下的综合脱硝性能3.8
N2选择性
N,selectivity
在SCR催化剂的作用下转化的NO，和NH，总分子数中生成N2而非N,O的比例。3.9
ammoniaslip
氨逃逸
反应器出口烟气中氨的质量与烟气体积之比。4检测内容
4.1几何特性
几何特性指标包括脱硝催化剂的外观几何尺寸、几何比表面积和开孔率。4.2
理化特性
理化特性指标包括脱硝催化剂的抗压强度（蜂窝式催化剂）、圆截面近似抗弯强度（三叶草形催化剂）、磨损强度（蜂窝式催化剂）、磨损强度（平板式催化剂）、比表面积、孔容和化学成分2
4.3工艺特性
GB/T38219—2019
工艺特性指标包括脱硝催化剂的脱硝效率、氨逃逸、活性、选择性、压降和SO2/SO，转化率，其中脱硝效率和氨逃逸指标应同时检测。5检测指标及方法
5.1几何特性指标检测及方法
5.1.1外观几何尺寸
蜂窝式催化剂
按照DL/T1286—2013中5.1.1.1的规定检测。平板式催化剂
按照DL/T1286—2013中5.1,1.2的规定检测。5.1.1.3三叶草形催化剂
三叶草形催化剂外观几何尺寸的检测内容如图1所示，包括：截面高度（h）、截面宽度（D）、长度L)。
由式(1)、式(2)计算单柱直径(d)和柱中轴距(t）：d=(4+2/3)(D-h)
三叶草形催化剂外观几何尺寸参数均精确到0.01mm，计算参数精确到0.01mm。（1）
（2）
三叶草形催化剂截面高度（h）、截面宽度（D）均应当在三个不同方向各进行相同次数多次测试取算术平均值，同时包括标准差△z以及△d。长度（L)也需要包括标准差△L。△t以及Ad由式（3）、式（4)定义：
At=（4+2/3)(△D-Ah）
Ad=AD-At
三叶草形催化剂单元体示意图
·（4）
GB/T38219—2019
5.1.1.4测量的位置和点的数量
测量点的位置取决于试样的形状，应分散且分布均匀。测量点的数量应不少于10个，最终结果取其算术平均值。
5.1.2几何比表面积
5.1.2.1蜂窝式催化剂
按照DL/T1286—2013中5.1.2.1的规定检测。平板式催化剂
按照DL/T1286—2013中5.1.2.2的规定检测。5.1.2.3三叶草形催化剂
三叶草形催化剂几何比表面积Ap，按式（5）计算（假定三个圆柱体均彼此相切）：Ap=
20元d
5元d2+2/3
式中：
催化剂的几何比表面积，单位为平方米每立方米（m/m）；d
单柱直径，单位为毫米（mm）：柱中轴距，单位为毫米（mm）。5.1.3开孔率
：蜂窝式催化剂
按照DL/T1286—2013中5.1.3.1的规定检测。5.1.3.2平板式催化剂
按照DL/T12862013中5.1.3.2的规定检测。5.2
理化特性指标检测及方法
5.2.1抗压强度（蜂窝式催化剂）.（5)
按照DL/T12862013中5.2.1的规定进行检测，其中轴向抗压强度和径向抗压强度取3次测定结果的平均值。
5.2.2圆截面近似抗弯强度（三叶草形催化剂）5.2.2.1设备和材料
测试设备和材料应满足下列要求：a)
压力试验机
应确保荷载精度达到至少50mN，位移测试精度达到至少10μm.加载速度控制到至少0.2mm/min，弯曲试验样品夹头可以控制在至少9.0mm以内。b）游标深度卡尺
测量范围为0mm~200mm，分度值为0.01mmc）其他
按照GB/T4741的规定检测。
2测试方法
5.2.2.2.1
试样制备
取未经硬化的催化剂单元体，截取长度为10.0mm士0.1mm试样10根。GB/T38219—2019
试样应加工规整，不应存在明显缺陷，不应存在裂纹，断面应当平整，样品应当保持笔直。测量试样应当在三个不同侧面方向检查平行度，任何两个测量点的高度差不大于平均高度的10%。5.2.2.2.2测试
将试样置于温度为110℃士2℃的烘箱中干燥2h，然后放人干燥器中冷却至室温，将试样安装在支撑刀口上，调整支撑刀口间距，使两个支撑刀口应在同一平面内且互相平行，并使加荷刀口位于两支撑刀口的正中，支撑刀口间距为8.0mm士0.1mm开启压力试验机。注意加荷刀口接触试样时不得冲击，以0.2mm/min～0.5mm/min的速度等速加荷，直至失效点。记录试样承受的最大载荷、5.2.2.2.3计算
圆截面近似抗弯强度P，按式（6）计算：16Ft
式中：
P圆截面近似抗弯强度，单位为兆帕（MPa)；F—试样承受最大载荷，单位为牛（N)；支撑刀口间距，取8.0mm；
催化剂截面高度，单位为毫米（mm）。偏差计算、数据有效性判断按GB/T4741规定的数据处理方法。5.2.3磨损强度（蜂窝式催化剂）5.2.3.1测试装置
测试装置应符合DL/T1286—2013中5.2.3.1的规定。2辅助设备和材料
辅助设备和材料应符合DL/T1286—2013中5.2.3.2的规定。5.2.3.3测试方法
5.2.3.3.1试样制备
..（6)
截取长度和宽度均为60mm～70mm，高度为100mm士2mm的试样两块（应保持孔型完整），作为测试样品和对比样品。将样品置于105℃土2℃的恒温烘箱中干燥2h，取出并在干燥器中自然冷却至室温后称重。
5.2.3.3.2测试
将样品用海绵或高岭棉包裹，置于样品仓中。样品外壁与仓壁之间应完全密封，使空气和磨损剂完全从试样的通道中流过。测试条件见表1。GB/T38219—2019
设定值
表1蜂窝式催化剂磨损强度测试条件催化剂孔道内风速
14.5±0.5
磨损剂浓度
测试时间
测试后，将样品置于105℃土2℃的恒温烘箱中干燥2h，取出并在干燥器中自然冷却至室温后称重。
5.2.3.3.3计算
按照DL/T1286—2013中5.2.3.3c)的规定计算，5.2.4磨损强度（平板式催化剂）按照DL/T1286—2013中5.2.4的规定检测。5.2.5比表面积
按照DL/T1286—2013中5.2.5的规定检测。5.2.6孔容
5.2.6.1设备
测试设备应满足下列要求：
物理吸附仪，凡是根据BJH原理制作、能够得到正确孔容的仪器均可采用；a
电子天平，分度值为0.0001g。
测试方法
5.2.6.2.1
采样及预处理Www.bzxZ.net
从催化剂有效反应壁面截取一定质量的试样（试样质量不低于0.3000g）放人样品管内进行脱气处理，以去除试样表面物理吸附的物质。平板式催化剂不应取基材部位。5.2.6.2.2测试
测试采用静态体积法，按照GB/T21650.2的规定进行。5.2.6.2.3结果
选取脱附曲线（孔径范围1.7nm～300nm）计算出的孔容数据为催化剂的孔容。5.2.7化学成分
5.2.7.1钛（Ti）、硅（Si）、（Ce）、钨（W）、钼（Mo）、钒（V）、钡（Ba）、铝（AI)、铁（Fe）、钙（Ca）、镁（Mg）、硫(S)等元素氧化物
5.2.7.1.1
测试内容
催化剂中的化学成分视其配方不同一般包括二氧化钛（TiO，）、二氧化硅（SiO）二氧化钟6
GB/T38219—2019
（CeO，）、三氧化钨（WO，）、三氧化钼（MoO，）、五氧化二钒（V.O,）、氧化钡（BaO）、三氧化二铝（Al.O）、氧化铁（Fe2O，）、氧化钙（CaO）、氧化镁（MgO)、三氧化硫（SO）等设备和材料
5.2.7.1.2
测试设备和材料如下：
a）X射线荧光光谱仪（XRF)；
b）压片机；
铂金埚；
d）混合气体，氩气90%，甲烷10%；e）标准样品，基体材质应与脱硝催化剂样品一致，标准样品应经过量值溯源。3测试方法
5.2.7.1.3
5.2.7.1.3.1
试样制备
采用固体粉末压片法或熔样法制备试样，其中平板式催化剂不应取基材部位。测试
5.2.7.1.3.2
按GB/T31590的规定进行检测。
5.2.7.2钾（K）、钠（Na）、磷（P）、砷（As)等元素氧化物5.2.7.2.1
测试内容
除5.2.7.1以外的氧化物，主要为氧化钾（K,O）、氧化钠（Na2O）、五氧化二磷（P,O,）、三氧化二砷(As2O）等。
5.2.7.2.2
设备和材料
测试设备和材料如下：
电感耦合等离子发射光谱仪（ICP）：b)
电子天平，分度值为0.0001g；
电加热板；
微波消解器（如需要）；
氩气，纯度不低于99.99%；
分析纯化学试剂.盐酸（HCI)、硝酸（HNO,）、氢氟酸（HF)等；g）
去离子水；
h）标准贮备液，选用国家标准物质的混合溶液或单标溶液5.2.7.2.3
测试方法
5.2.7.2.3.1
试样制备
从待测催化剂需测量部位取样，按GB/T23942规定的适宜的方法消解。5.2.7.2.3.2
试液制备
按GB/T23942规定制备待测液、程序空白试液和标准溶液7
GB/T38219—2019
5.2.7.2.3.3测试
按GB/T23942规定的方法进行。
工艺特性指标检测及方法
5.3.1测试装置
装置流程
催化剂制造企业、科研单位等进行自身的质量控制及科研研究，可采用全尺寸性能评价装置或微型性能评价装置（参见附录A）：进行工程应用模拟评价和第三方催化剂检测评价，应采用全尺寸性能评价装置。
脱硝催化剂工艺特性指标的检测应采用专门的评价装置，针对完整的蜂窝式催化剂单元体或按照特殊要求切割后的平板式催化剂进行，其装置流程见图2调气参效
调系统
烟气发生系统
装置性能
5.3.1.2.1
烟气参数测亡
度应柴系统
调久参效测主
脱硝催化剂工艺特性指标测试装置流程图测试装置主要性能参数见表2。
表2测试装置主要性能参数
烟气条件
（标态、湿基）
5.3.1.2.2
烟气成分采样方法见表3。
50~400
150~450
0~10000
0~4000
0~2300
圳气化皮排放系统
5.3.1.2.3
烟气成分
NO/NO2
烟气成分检测方法见表4。
烟气成分
NO/NO:
试样制备
蜂窝式催化剂
烟气成分采样方法
采样方法
吸收法（按照HJ/T43）
GB/T 38219—2019
仪器直接测试法（按照GB/T16157）仪器直接测试法（按照GB/T16157）化学采样法（按照DL/T998)
仪器直接测试法（按照GB/T16157）控制冷凝法（按照GB/T21508、DL/T998）稀硫酸吸收法（按照DL/T260）
冷凝法、重量法（按照GB/T16157）仪器直接测试法（按照GB/T16157）表4
烟气成分检测方法
推荐方法
盐酸萘乙二胺分光光度法（按照HJ/T43）化学发光法（按照ISO7996）
磁力机械式氧分析仪法（按照JJG662）非分散红外吸收法（按照HJ/T629）紫外荧光法（按照ISO10498）
碘量法（按照HJ/T56）
离子色谱法（按照GB/T14642）
高氯酸-针试剂法（按照GB/T21508）离子色谱法（按照GB/T14642）
红外光谱法氨气敏电极法（按照GB/T14669）次氯酸钠-水杨酸分光光度法（按照HJ534）离子色谱法（按照GB/T15454）
冷凝法，重量法（按照GB/T16157）非分散红外法（按照ISO21258）蜂窝式催化剂应选取外观堵孔和/或迎风端孔道破损长度大于5cm的孔数所占比例小于30%的单元体作为待测试样，试样长度应与催化剂模块的原始单元体长度保持手一致。
平板式催化剂
平板式催化剂截面积尺寸应为（150mm士3mm）×（150mm士3mm），单板长度应为催化剂原始GB/T38219—2019
长度，且活性检测的总长度应与催化剂单层模块的原始高度保持手一致
对于平板式催化剂，在样品裁切过程中，应注意防止油等有机污染物的污染，以及试样之间的交叉污染。
三叶草形催化剂
三叶草形催化剂截面高度为1.5mm士0.1mm，长度为5.0mm士0.1mm。制样时应注意去除粉碎状样品部分。5.3.3测试步骤
5.3.3.1装置气密性检测
试验前按SH3501规定的要求进行装置气密性检测，检测合格后方可进行试验。烟气条件设定
烟气条件设定要求如下：
新催化剂的测试，采用设计烟气条件作为测试条件。b)
已使用过的和再生催化剂测试，采用工程实际烟气条件作为测试条件。)
催化剂活性是指单层催化剂在氨氮摩尔比为1时所起到的催化性能。试验烟气可采用配气法、燃烧法或其他方法产生。d)
确定烟气流量的原则为保持与实际工况的孔内线速度一致。5.3.3.3老化
新催化剂和再生催化剂测试前应对其进行老化处理。老化过程为待系统烟气参数按5.3.3.4调节稳定（不通人NH：），持续通烟气30h后，每隔1h对反应器出口烟气中SO2和SO，浓度进行检测。当满足连续4个测试结果不存在同一种逐渐上升或逐渐下降趋势且相对标准偏差小于10%时，表明催化剂老化完成，可以进入正式测试阶段5.3.3.4测试
进入正式测试阶段后，当30min内反应器（如多个反应器串联，则指第一个反应器）入口的烟气参数波动幅度满足表5的要求时，可开始进行各参数的测量表5试验期间系统参数波动范围
烟气流量
烟气温度
NO浓度
SO2浓度
SO,浓度
H,0含量
氨氮摩尔比
波动范围
±3℃
