标准号：GB∕T 1048-2019
标准名称：管道元件 公称压力的定义和选用
英文名称：Pipework components--Definition and selection of nominal pressure
(ISO 7268: 1983, Pipe components-Definition of nominal pressure, NEQ)
标准格式：PDF
发布时间：2019-05-10
实施时间：2019-12-01
标准大小：180K
标准介绍：本标准按照GB/T1,1-2009给出的规则起草。
本标准代替GB/T1048-2005《管道元件PN(公称压力)的定义和选用》。本标准与
B/T1048-2005相比，除编辑性修改外主要技术变化如下：
一增加了用(1标的公称压力的定义(见第2章
删除了PN20、PN50、PN110、PN150、PN260和PN420,用 Class150、 Class300、 Class600
Clas900和 Class1500代替(见表1,2005年版的第3章)；
增加了 Class系列优选的数值(见表1)
本标准使用重新起草法参考ISO7268:1983《管道元件公称压力的定义》编制，与ISO7268:1983
的一致性程度为非等效
本标准由中国机械工业联合会提出
本标准由全国管路附件标准化技术委员会(SAC/TC237)归口。 本标准给出了管道系统元件公称压力的定义，并规定了管道元件使用的公称压力系列
本标准适用于公称压力用PN或 Class标识的管道元件。
2术语和定义
下列术语和定义适用于本文件
公称压力 nominal pressure
与管道系统元件的力学性能和尺寸特性相关的字母和数字组合的标识，由字母PN或 Class和
的无量纲数字组成。
注1:除相关标准中另有规定外，无量纲数字不代表测量值，也不应用于计算注2:除与相关的管道元件标准有关联外，字母PN或 Class不具有意义，注3:管道元件的最大允许工作压力取决于管道元件的PN数值或 Class数值、材料，元件设计和最高允许工作温
注4:具有相同PN或Clas和DN数值的管道元件，同与其相配合的法兰具有相同的连接尺寸

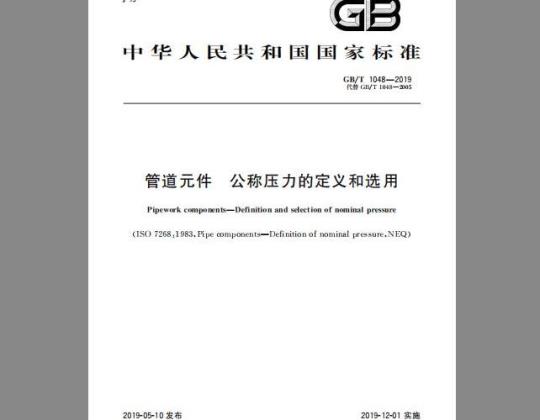

ICS23.040.60
中华人民共和国国家标准
GB/T1048—2019
代替GB/T1048—2005
管道元件
公称压力的定义和选用
Pipeworkcomponents-Definitionand selectionofnominalpressure(ISO7268:1983,PipecomponentsDefinitionofnominalpressure,NEQ)2019-05-10发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-12-01实施
本标准按照GB/T1.1一2009给出的规则起草。GB/T1048—2019
本标准代替GB/T1048一2005《管道元件PN（公称压力）的定义和选用》。本标准与GB/T1048一2005相比，除编辑性修改外主要技术变化如下：增加了用Class标识的公称压力的定义（见第2章）；—增加了公称压力数值PN160、PN250、PN320和PN400（见表1)；—删除了PN20、PN50、PN110、PN150、PN260和PN420.用Class150.Class300、Class600、Class900和Class1500代替（见表1.2005年版的第3章）；增加了Class系列优选的数值（见表1)。本标准使用重新起草法参考ISO7268：1983《管道元件的一致性程度为非等效
本标准由中国机械工业联合会提出。公称压力的定义》编制，与ISO7268：1983本标准由全国管路附件标准化技术委员会（SAC/TC237）归口。本标准起草单位：中机生产力促进中心、中国石化工程建设有限公司、中冶京诚工程技术有限公司、中机国能电力工程有限公司、中国能源建设集团广东省电力设计研究院有限公司、超达阀门集团股份有限公司、中国船舶工业综合技术经济研究院、圣戈班管道系统有限公司、华东理工大学本标准主要起草人：李俊英、冯峰、赵勇、吴任明、林其略、黄涛、邱晓来、张美玲、何根、章兰珠本标准所代替标准的历次版本发布情况为：GB/T1048—1970.GB/T1048—1990.GB/T1048—2005。I
1范围
管道元件
公称压力的定义和选用
GB/T 1048—2019
本标准给出了管道系统元件公称压力的定义，并规定了管道元件使用的公称压力系列。本标准适用于公称压力用PN或Class标识的管道元件。2
术语和定义
下列术语和定义适用于本文件。2.1
公称压力免费标准bzxz.net
nominal pressure
与管道系统元件的力学性能和尺寸特性相关的字母和数字组合的标识，由字母PN或Class和后跟的无量纲数字组成。
注1：除相关标准中另有规定外，无量纲数字不代表测量值，也不应用于计算。注2：除与相关的管道元件标准有关联外，字母PN或Class不具有意义注3：管道元件的最大允许工作压力取决于管道元件的PN数值或Class数值、材料、元件设计和最高允许工作温度等。
注4：具有相同PN或Class和DN数值的管道元件，同与其相配合的法兰具有相同的连接尺寸。3
公称压力系列及选用
公称压力包括PN和Class两个系列公称压力数值应从表1中选取表1
公称压力数值
PN系列
Class系列
Class 25
Class 75
Class125h
Class150
Class250b
Class300
(Class400)
Class600
Class 800%
Class 900
Class1500
Class2000d
GB/T1048—2019
PN系列
注：带括号的公称压力数值不推荐使用适用于灰铸铁法兰和法兰管件。适用于铸铁法兰、法兰管件和螺纹管件适用于承插焊和螺纹连接的阀门。d适用于锻钢制的螺纹管件
适用于锻钢制的承插焊和螺纹管件。适用于对焊连接的阀门。
适用于锻钢制的承插焊管件。
表1（续）
Class系列
Class 2500
Class3000%
Class4500
Class6000*
Class 9000=
