标准号：GB 50029-2014
标准名称：压缩空气站设计规范
英文名称：Code for design of compressed air station
标准格式：PDF
发布时间：2014-01-09
实施时间：2014-08-01
标准大小：3.55M
标准介绍：本规范共分9章和8个附录，主要内容包括：总则，压缩空气站的布置，工艺系统，压缩空气站的组成和设备布置，土建，电气、控制和仪表，给水和排水，采暖和通风，压缩空气管道等。 1.0.1为了使压缩空气站设计能够保证安全生产、保护环境、节约能源、改善劳动条件，做到技术先进和经济合理，制定本规范。1.0.2本规范适用于装有电力驱动、工作压力小于或等于42MPa的活塞空气压缩机、隔膜空气压缩机、螺杆空气压缩机、离心空气压缩机的新建、改建、扩建的压缩空气站及其压缩空气管道的设计。
本规范不适用于井下、洞内等特殊场所的压缩空气站及其压缩空气管道的设计。
1.0.3压缩空气站的生产火灾危险性类别，除全部由气缸无油润滑活塞空气压缩机、隔膜空气压缩机或不喷油的螺杆空气压缩机组成的压缩空气站应为戊类外，其他均应为丁类
1.0.4改建、扩建的压缩空气站和压缩空气管道的设计应充分利用原有的建筑物、构筑物、设备和管道。
1.0.5压缩空气站及其压缩空气管道的设计，除应符合本规范外，尚应符合国家现行有关标准的规定。

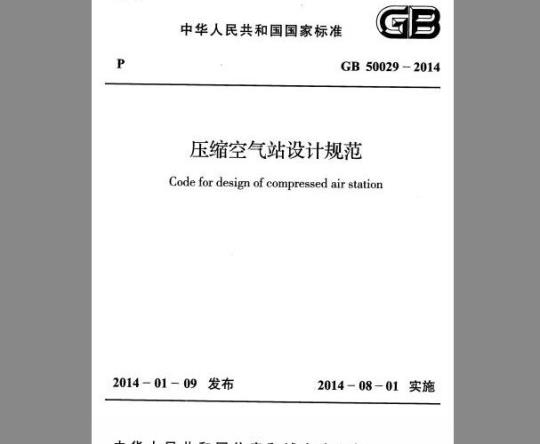

中华人民共和国国家标准
GB 50029 - 2014
压缩空气站设计规范
Code for design of compressed air station2014 - 01— 09 发布
2014—08-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
压缩空气站设计规范
Code for design of compressed eir stationGB50029-2014
主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡烹设部施行期:2
中国计划出版社
2014北
中华人民共和国国家标准Www.bzxZ.net
压缩空气站设计规范
CB50029-2014
中国计划出版社出版
网证址：jhpress.com
地址：北京市西城区水槎地北里甲11号园宏大厚C座3层邮政编码：100038电话：（010）63006483（发行部）新华书店北京发行所发行
三河富华印刷包装有限公司印
850mm×1168mm1/322.75印张
67千字
201年7月第1版
2014年了月第1次印刷
统—书号：1580242330
版权所有便权必究
仅权举报电话：（01）63906404如有印书质至题，消寄本社出版部调换中华人民共和国住房和城乡建设部公告第296号
住房城乡建设部关发布国家标准《压缩空气站设计规范》的公告现批准压缩空气站设计规范》为国家标准，编号为GB50029一2014，自2014年8月1日起实施。其中，第3.0.7、3.0.9、3.0.143.0.153.0.16、3.0.18、4.0.3、4.0.14、5.0.2、5.0.3、5.0.5、6.0.3、6.0.7、6.0.9条为强制性条文必领严格执行。原《压缩空气站设计规范》GB50029一2003同时废止。
本规范由我部标准定额研究所组织中国计划山版社出版发行
中华人民共和国住房和城乡建设部2014年1月9日
本舰范是根据住房城多建设部《关工印发（2008年工程链设标准规范制订，修订计划（第二批））的通知》（建标【20081105号）的要求，由市机国际工程设计研究院有限责任公司，红五环集团股份有限公司会同有关单位在原国家标推《压继空气站设计规范GB50029一2003的基础，1修订完成的在车见范的修订过程中，规范编制组逃行了广泛的调研究，认真总绪了原规范热行以来在设计和使用方面的经验，参考广国内外现行的有关标并广泛征求广意觉，经反复讨论，修改，完成报批稿，最后报房城乡建设部事定稿。本规范共分9章和8个录，主要内容包括：总卿，压缔空气站的布置，艺系统，压缩空气站的组成和设备布置，土建，电气控制和仪表，给水和排水，采暖和通风压缩空气管道等，本欲修订的主要内容是：大了原规范的适用压力及流量范围，新增了隔膜空气压缩机的条文，并对压缩究气站工艺设备型及有关环保、书能、安全生产，劳保扩等方而的内容进行广修改和补充。
本规范中以需体疗标志的条文为强制性条文，必领严搭执行。本规范出代房城多建设部负责管理和对强制性系文的解释，出中国机械工业联合会负资口常管理：由中机国际工程设计研究院有限责狂公司负责具体术内容的解释。执行过程中如有意圳惑建设，请等送中机国际工程设计研究院有限任公司（地址：南省长沙市韶山中路18号，邮政编码：410007，传真：0731一85383450，E-nail：[email protected]），以供修订时参考，本规范组织单位、主编单位、参编单位、参加单位、主要起草人
和要审查人：
组织单位：市国机械工业勘察设计协会主编单位：中机国际工程设计研究院有限责任公司（原机械1业部第八设计研究院）
红五环集团股份有限公司
参编单位：中国航天建设集团有限公司合肥通用机械研究院（围家压缩机制设备质量监督检测巾心)
湖南省冶金规划设计院
中国电力工程顾问集团中南电力设计院桃械工业第四设计研究院有限公司中国新时代国际工程公司
中国航空规划建设发展有限公司中机中联工程有限公司
鑫加单位：无锡压缩机股份有限公司西安联合超滤净化设备有限公司宁波欣达螺杆压缩机有限公司
上海斯可络压缩机有限公司
复盛实业（上海）有限公司
杭州甘盛化设备有限公节
主要起草人彭恒徐辉张湛孙晓明李红梅田斌郭孝亮夏文杨丽莉
万里鹏
.王胜陈进发
主要审查人：李　见
吴庭惠张艳工军陈放
钱家祥张炜
土利康　贺卫宁
蒋建江
于选和
压缩空气站的布置
工艺系统
压缩空气站的组成和设备布置
电气,控制和仪表
给水和排水
来暖和通风
压缩空气管道
活塞空气压缩机站热工测量仪表的装设附录A
附录B复
隔膜空气压缩机站热工测量仪表的装设螺杆空气压缔机站热工测量仪表的装设附录℃
附录D离心空气压缩机站热工测量仪表的装设附录E活塞空气压缩机站热工报警信号、自动保护控制装置的装设·
隔膜空气压缩机站热下报警信号、自动，附剥F
保护控制装置的装设·
螺杆空气压缩机站热工报警信号、自动附录G
保护控制装置的装设
附录H离心空气压缩桃站热工报警信号、白动保护控制装置的装设
本规范用词说明
引用标准名录
附：条文说明
【20】
（21）
Gencralprovisions
Contents
Location of compressed air stationProcess systens
Composition of compressed air station andlayout of equipmcnt
Civil work
Elcctrical,controls and instrumentationWatcr supplyand drainage.
Heating and ventilatian
Compressed air pipeline
Appendix A Installation nf thermal measuringinstrunents of retiprocating ailcotipressof stalion
Appendlix B Iristallation of thermal mcasuringinstruments of diaphragm aircornpfessor Station
Appendix C Installation of thcrmal measuringinstrumcnts of screw air compressorstation
Appendix D
Installation of thermal measuringinstruments of centrifugal aitcompressor station
Appendix E Installation of thermal alarm signalsand antomatic prolection conlrol devicesof retipracatirig air compressor stationAppendix F Installation of thcrmal alarm signals2
（23)
and autonatic protertion control deviccsof diaphragm air comprcssor stationAppendix G Installatinn of thermal alarm signalsand automatic proteclion conlral evicesof scrcwair compressor stationAppendix H Installation of thermal alarm signalsand automatic protection control devicesof centrifugal air compressor stationExplanation of wording in this codeList of ruoled standlards
Addition,Explanatiun uf pruvisions(24)
（26)
（27）
1.0.！为了使压缩空气站设计能够保证安全生产、保扩环境、节约能源、改善劳动条件，做到技术先迹和经济合，制定本规范。1.2本规范适用于装有电力驱动、上作压力小于或等于42MPa的活塞空气压箱机、隔膜空气压缩机、螺杆空气压缩机、离心空气压缩机的新建、改建、护建的压缩空气站及其压缔空气管道的设计。
本规范不适用于井并下，洞内等特殊场所的压缩空气站及县压缔空气管道的设汁。
1.0.3乐缩气站的生产火宽危险性类别，除全部由气缸无油润滑活塞空气压缩机、隔膜空气压缩机或不喷油的螺杆空气压缩机组成的压缩空气站成为戊类外，其他均应为丁类。1.0.4改建、扩建的压缩空气站和压缩空气管道的设计应充分利用原有的建筑物、构筑物、设备和管道，15压缩空气站及其下缩空气管道的设计，除成符合规范外，尚成符合国家现行有关标雅的规定。2压缩空气站的布置
2.0.1压缩空气站在厂（矿）内的布置，应根据下列因蒸，经技术经济方案比较后确定：
1靠近用气负荷中心：
2供电、供水合理；
3有扩建的可能性：
4避免靠近散发爆炸性，腐蚀性和有声气体以及粉坐等有害物质的场所，并宜位于上述场所全年最小频率风向的下风侧：5压缩签气站与有噪声、振动防护要求场所的间距，应符合国家现行的有关标准规范的规定。2..2乐缩空气站的朝向宜使机器间有良好的白然通风，并宜减少西晒，
2.0.3装有活塞空气压缩机、隔膜空气压缩机或离心空气压缩机的压缔空气站，当单机额定功率人于或等于75kW或总台数人于3台时，宣为独立建筑物。乐缩空气站与基他建筑物吡连或设在其内时，宜用墙隔开，空气压缩机宦靠外墙布置。设在多层建筑内的究气压缩机，宜布置在底层。2.0.4T作乐力大于或等丁3.2MPa的压缩空气站不得布置在地下室、半地下室以及楼层内，机间和储气罐间应为单层，屋面不得设置与压缩空气站无关的设备与设施。3工艺系缔
3.0.1空气压缩机的型号，台数利不同空气净化等级、压力的供气系统，成根据供气净化等级要求、压缩空气负荷及投资、能耗、建设用地等管理要求，经技术经济比较后确定，并应衍合下列要求：1活塞空气压缩机、隔膜空气压缩机或螺杆空气压缔机的台数宜为3台（套）6台（套）：当单机额定功率大于300kW时，不宜选用单级喷油螺杆压缩机1作乐刃小于或等于1.6MPa的究气压缩机组，在正常负荷下的供气压力波动幅度不宜超过0.5MPa：当负荷变化较频警时，宜选用1台~2台有变容或变频等节能型气量调节助能的空气乐缩机：对同一空气净化等级、压力的供气系统，究气压缩机的攀号不宜超过一种：2离心空气压缩机的数官为2台～5台，并宜采用同一·型号；各单机运行时的容积流虽不宜低于额定容积流量的70%；3T作床力大于成等于10MPa的空气压缩机宜案用同一型号。
3.0.2压缩空气站备用容量的确定应符合下列要求：1当最大机组检修时，除通过调配措施可允许减少供气外，基余机组应保证生产的需气黛：2经调配伤不能保证牛产所需气量时，可增设备用机组；3具有联通管网的分救压缩空气站，基备用容量应统-设置。
3..3究气压缩机的吸气系统成设置吸气过滤器或吸气过滤装置。离心空气压缩机驱动电机的风冷系统进风处，宜设置吸气过滤器戴吸气过滤装置。离心空气压缩机与吸气过滤器或破气划滤装暑之间应设置可调节进气量的装置。 3
