标准号：GB 14887-2011
标准名称：道路交通信号灯
英文名称：Road traffic signal lamps
标准格式：PDF
发布时间：2011-12-30
实施时间：2012-07-01
标准大小：722K
标准介绍：本标准的第4.2条、第5章〔第5.1.1条、第5.2.3条、第5.10条、第5.11条、第5.12条、第
5.14.7条除外)、第8.1条为强制性的，其余为推荐性的
本标准按照GB/T1.1-2009给出的规则起草
本标准代替GB14887-2003《道路交通信号灯》，与GB14887-2003相比主要修订内容如下：
删除了“本标准可用于产品认证”(2003年版的第1章)
删除了“光学系统”、“色片”等术语和定义(2003年版的3.1、3.4)
增加了“面罩”、“电源适配器”、“发光单元”、“出光面”、“幻像”、“信号灯壳体”
“启动响应时间”、“关闭响应时间”、“掉头信号灯”、“盲人过街声响提示装置”等术语和定义
(见3.1、3.2、3.4、3.5、3.8、3.9、3.10、3.11、3.12、3.13)
修改了“按功能分类”(见4.1.4,2003年版的4.1.4)
一一将“外观、形状、尺寸、组成、分类、命名和标识”修改为“通用要求”，删除了“组成、分
类、命名和标识”(见5.1,2003年版的5.1)
-将“信号灯的遮沿”要求并入“尺寸和角度”要求中(见5.1.3,2003年版的5.10)
刑除了“信号灯颜色、图案及作用”要求(2003年版的5.2)：修改了“无图案信号灯”要求，修改了分类、分级的要求，删除了N形光强分布的要求(见
5.2.1,2003年版的5.3.1)：
—修改了“有图案信号灯”要求，提高了有图案信号灯亮度、发光强度性能指标和基准轴上
比值要求，增加了亮度、发光强度上限要求，删除了亮度梯度的要求(见5.2.2,2003年版的5.3.
—增加了“使用后的光学性能”要求(见5.2.3)
-修改了“幻像”要求，对有色面罩和无色面罩分别提出了要求(见5.3,2003年版的5.4)
修改了“色度性能”，增加了幻像色度的要求(见5.4,2003年版的5.5)删除了“耐久性试验”要求(2003年版的5.6) 本标准规定了道路交通信号灯(以下简称信号灯)的术语和定义、分类与型号编制规则、要求、试验方法、检验规则、铭牌和标志、包装、运输和贮存等。
本标准适用于在道路上使用的信号
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
B/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B:高温
GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T242310电工电子产品环境试验第2部分：试验方法试验Fc:振动(正弦)GB/T2423.17电工电子产品环境试验第2部分试验方法试验Ka:盐雾GB4208外壳防护等级(IP代码)
8417灯光信号信息颜色
GB7000.1-2007灯具第1部分：一般要求与试验
GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB14886-2006道路交通信号灯设置与安装规范
GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯

ICS93.080.30

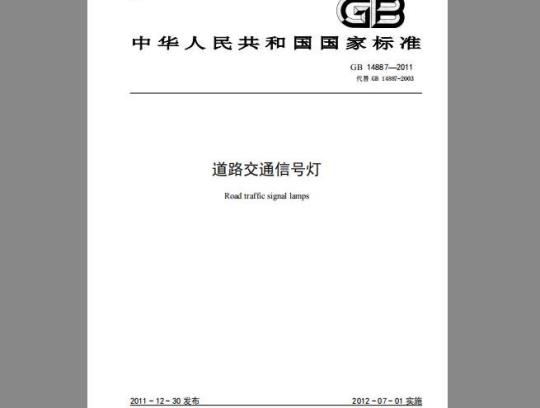

中华人民共和国国家标准
GB148872011
代替GB14887-2003
道路交通信号灯
Road trafficsignal lamps
2011-12-30发布
2012-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
规范性引用文件
术语和定义
分类与型号编制规则
试验方法，
检验规则：
铭牌和标志
包装、运输和贮存
10过渡期要求
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
参考文献．
信号灯的图案和尺寸
信号灯颜色色品图
幻像测试示意图
GB148872011
GB14887-2011
本标准的第4.2条、第5章（第5.1.1条、第5.2.3条、第5.10条、第5.11条、第5.12条、第5.14.7条除外）、第8.1条为强制性的，其余为推荐性的。本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB14887-2003《道路交通信号灯》，与GB14887-2003相比主要修订内容如下：删除了“本标准可用于产品认证”（2003年版的第1章）；一删除了“光学系统”、“色片”等术语和定义（2003年版的3.1、3.4）：一增加了“面罩”、“电源适配器”、“发光单元”、“出光面”、“幻像”、“信号灯壳体”、“启动响应时间”、“关闭响应时间”、“掉头信号灯”、“盲人过街声响提示装置”等术语和定义；（见3.1、3.2、3.4、3.5、3.8、3.9、3.10、3.11、3.12、3.13）；一修改了“按功能分类”（见4.1.4，2003年版的4.1.4）：一将“外观、形状、尺寸、组成、分类、命名和标识”修改为“通用要求”，删除了“组成、分类、命名和标识”（见5.1，2003年版的5.1）；一将“信号灯的遮沿”要求并入“尺寸和角度”要求中（见5.1.3，2003年版的5.10）：一删除了“信号灯颜色、图案及作用”要求（2003年版的5.2）；一修改了“无图案信号灯”要求，修改了分类、分级的要求，删除了N形光强分布的要求（见5.2.1，2003年版的5.3.1）：免费标准下载网bzxz
一修改了“有图案信号灯”要求，提高了有图案信号灯亮度、发光强度性能指标和基准轴上亮度比值要求，增加了亮度、发光强度上限要求，删除了亮度梯度的要求（见5.2.2，2003年版的5.3.2）；一一增加了“使用后的光学性能”要求（见5.2.3）；一一修改了“幻像”要求，对有色面罩和无色面罩分别提出了要求（见5.3，2003年版的5.4）：一修改了“色度性能”，增加了幻像色度的要求（见5.4，2003年版的5.5）；一删除了“耐久性试验”要求（2003年版的5.6）：一修改了“功率”要求，统一采用瓦特（W）衡量不同光源信号灯的功率，并按有无电源适配器、面罩规格、是否有图案、光源类型等分别规定了功率要求（见5.5，2003年版本的5.5）；增加了“电源适配器”要求（见5.6）：一增加了“启动瞬间电流要求”（见5.7）：一修改了“电源适应性”要求，规定供电电压或频率变化时基准轴上的发光强度变化幅度应不大于额定电压下发光强度的10%（见5.8，2003年版的5.7）；一增加了“启动/关闭响应时间”要求（见5.9）：一增加了“夜间降光功能”要求（见5.10）；一增加了“发光二极管（LED）失效检测功能”要求（见5.11）；一修改了“盲人过街声响提示装置”要求，增加了声音的指向性要求和变周期要求，降低了夜间声压级限值（见5.12，2003年版第1号修改单的十）：修改了“外壳防护等级”要求中的引用标准（见5.13，2003年版的5.9）；一增加了“太阳能供电信号灯的性能”要求（见5.14）；一删除了“外部接线”的部分要求，（见5.19，2003年版的5.24）：一一将“爬电距离和电气间隙”、“接地规定”、“电缆入口处防护”、“导线固定架”等要求并I
入“壳体安全性”要求中（见5.20，2003年版的5.22、5.23、5.24.4、5.24.5）；一删除了“变压器”要求（2003年版的5.26）；GB14887-2011
一修改了“耐高温性能”要求，试验时间增加至24h（见5.21，2003年版的5.11）；一修改了“耐低温性能”要求，试验时间增加至24h（见5.22，2003年版的5.12）；一增加了“试验环境要求”（见6.1）；一将“外观、形状、尺寸、组成、分类命名和标识检查”修改为“通用要求检查”（见6.2，2003年版的6.1）；
一一修改了“幻像试验”的测量条件（见6.4.1，2003年版的6.3.1）；一修改了“色度试验”试验方法，增加了光色坐标的计算公式（见6.5，2003年版的6.4）；一增加了“电源适配器试验”试验方法（见6.7）：一增加了“启动瞬间电流试验”试验方法（见6.8）：一增加了“启动/关闭响应时间试验”试验方法（见6.10）：一增加了“夜间降光功能试验”试验方法（见6.11）：增加了“发光二极管（LED）失效检测功能试验”试验方法（见6.12）；一增加了“太阳能供电信号灯的性能试验”试验方法（见6.15）：修改了“检验规则”，删除了“试验程序”，增加了“质量一致性检验”（见第7章，2003年版的第7章）：
修改了“产品铭牌”的要求（见8.1,2003年版的8.1）；一增加了说明书的要求（见9.1,2003年版的9.1）；一调整了附录A中图案的先后次序（见附录A中图A.1、图A.2、图A.3、图A.4、图A.5、图A.6图A.7，2003年版的附录A中图A.1、图A.2、图A.3、图A.4、图A.5及2003年版第1号修改单的图A.6、图A.7）
本标准由中华人民共和国公安部提出。本标准由公安部道路交通管理标准化技术委员会归口。本标准由公安部交通管理科学研究所负责起草。本标准参加起草单位：上海市公安局交通警察总队、无锡市公安局交通巡逻警察支队、无锡安邦电气有限公司、浙江富阳市新源交通电子有限公司、南京多伦科技有限公司、南京蓝泰交通设施有限责任公司。
本标准主要起草人：王军华、邱红桐、胡新维、马静洁、包勇强、邹永良、韩如文、吴仁良、陆正奇、陈琳、胡立平、陈冰、沈标。本标准所代替标准的历次版本发布情况为：GB14887-1994：
——GB14887-2003。
1范围
道路交通信号灯
GB14887—2011
本标准规定了道路交通信号灯（以下简称信号灯）的术语和定义、分类与型号编制规则、要求、试验方法、检验规则、铭牌和标志、包装、运输和贮存等。本标准适用于在道路上使用的信号灯。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2：电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3、电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.17电工电子产品环境试验第2部分试验方法试验Ka：盐雾GB4208外壳防护等级（IP代码）GB/T8417灯光信号信息颜色
GB7000.1-2007灯具第1部分：一般要求与试验GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB14886-2006道路交通信号灯设置与安装规范GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯术语和定义
GB14886-2006界定的及下列术语和定义适用于本文件。3.1
面罩surface shield
用可以透射可见光材料制成的保护信号灯光源的部件。3.2
基准轴geometricaxis
垂直于出光面的水平投影面并通过出光面几何中心的一条直线。3.3
电源适配器poweradapter
将交流220V电压转化为满足信号灯光源工作需求电压的装置。1
发光单元photics unit
GB14887—2011
由光源、面罩、背罩、密封条（圈、垫）等元件组成，能产生特定光度、色度和几何形状光信号的封闭整体。
注：如果信号灯的光源需要使用电源适配器，则电源适配器应包含在发光单元中。3.5
出光面illuminatingsurface
信号灯发光单元在垂直于基准轴线、且与面罩外表面相切的平面上的垂直投影。该投影的周边由发光单元发出的光线在该投影面上形成的光斑确定。3.6
遮沿visor
安装在信号灯发光单元外沿，用来减小由于外来光源对信号灯光学效果的干扰，增加信号的明暗对比度和色彩饱和度的档板。
遮沿侧夹角sideinclinationofvisor通过出光面中心的水平截面所截取遮沿的线段顶点与出光面中心连线的夹角。3.8
幻像phantom
由于信号灯发光单元的某些光学元件（如面罩、光源、反射镜等）表面反射太阳光或环境光所产生的、对识别信号灯工作状态产生于扰的光学现象。3.9
信号灯壳体shell of traffic signallamp用以安装一个或多个发光单元组成不同用途信号灯的装置。3.10
启动响应时间turnontime
从发光单元输入端施加信号灯额定工作电压开始，至基准轴上发光强度达到标准规定最低值所需要的时间。
关闭响应时间turnofftime
从切断信号灯供电电源，至基准轴上无可见光输出的时间。3.12
掉头信号灯 turnround traffic signals由红色、黄色、绿色三个几何位置分立的内有“”形图案的圆形单元组成的一组信号灯，用于指示机动车掉头。
盲人过街声响提示装置zebracrossingacousticsdevicefortheblind以特定的提示声音引导盲人过街的人行横道信号灯辅助装置。4分类与型号编制规则
4.1分类
4.1.1按面罩规格分类
GB148872011
按信号灯面罩规格分类，可分为Φ200mm规格信号灯、Φ300mm规格信号灯、Φ400mm规格信号灯。4.1.2按壳体材料分类
按信号灯壳体材料分类，可分为金属壳体信号灯、非金属壳体信号灯。4.1.3按光源种类分类
按信号灯光源种类分类，可分为白炽灯、低压卤素灯、发光二极管（LED）等光源。4.1.4按功能分类
按信号灯功能分类，可分为机动车信号灯、非机动车信号灯、左转非机动车信号灯、人行横道信号灯、车道信号灯、方向指示信号灯、闪光警告信号灯、道口信号灯、掉头信号灯。其中，机动车信号灯、闪光警告信号灯、道口信号灯的光信号无图案，非机动车信号灯、左转非机动车信号灯、人行横道信号灯、车道信号灯、方向指示信号灯、掉头信号灯的光信号为各种图案。4.2型号编制规则
信号灯的型号由功能分类代码、面罩规格、光源类型代号和生产单位自定代号组成口 010-0
生产单位自定代号
光源类型代号：1为白炽灯光源2为低压卤钨灯光源：3为发光二极管（LED）光源：4为其它光源。面罩规格：200300；400。
功能代码：机动车信号灯为JD；非机动车信号灯为FJ：左转非机动车信号灯为FJ/Z：人行横道信号灯为RX：车道指示信号灯为CD：方向指示信号灯为FX：闪光警告信号灯为SG：道口信号灯为TL：掉头信号灯为DT。注：太阳能供电信号灯的型号在功能代码前加S，如SJD300-3-XYZ。5要求
5.1通用要求
5.1.1外观
GB14887—2011
信号灯发光单元、壳体、遮沿表面应平滑，无开裂、无银丝、无明显变形和毛刺等缺陷，信号灯壳体颜色应与光信号颜色有明显区别。信号灯壳体和发光单元上应有文字清晰的铭牌。信号灯壳体可采用金属材料或非金属材料制作，但应提供标准的电源接口。5.1.2图案
对于采用有配光设计面罩的信号灯，发光单元的发光面应均匀一致，应无过亮或过暗的斑点或区域图案轮廓清晰
对于采用发光二极管（LED）光源和透明面罩的无图案信号灯，其发光二极管（LED）应排列成同心圆形。对于采用发光二极管（LED）光源和透明面罩的有图案信号灯，除非机动车信号灯、左转非机动车信号灯和人行横道信号灯的图案允许采用发光二极管（LED）勾勒轮廓外，其余图案均应采用发光二极管（LED）均匀排列。
有图案信号灯的图案应符合附录A的要求。5.1.3尺寸和角度
5.1.3.1发光单元尺寸
中200mm、中300mm、Φ400mm三种规格信号灯发光单元在信号灯壳体上安装孔的直径分别为中200mm、中290mm和中390mm，尺寸允许偏差土2mm。对于无图案信号灯，中200mm、中300mm、中400mm三种规格信号灯的出光面直径分别为中185mm中275mm和中365mm，尺寸允许偏差土2mm。对于有图案信号灯，中200mm、中300mm、中400mm三种规格信号灯图案出光面外接圆的直径分别为Φ185mm、Φ275mm和中365mm，尺寸允许偏差为士2mm。图案尺寸应符合附录A的要求。信号灯各发光单元中心距不得大于发光单元面罩尺寸的135%。5.1.3.2遮沿尺寸和角度
信号灯遮沿长度不应小于信号灯面罩外廓尺寸的1.25倍，遮沿侧夹角应小于80°，遮沿包角不应小于270°。
5.2光学性能
5.2.1无图案信号灯
5.2.1.1基准轴上的发光强度
无图案信号灯发光单元基准轴上的发光强度应符合表1的规定。5.2.1.2光强分布
无图案信号灯发光单元的发光强度分布应符合表2规定。在规定照射区域内，发光强度应均匀，即在该区域内任一方向上的发光强度，不应低于该方向相邻有数值规定方向中的最小值，且不大于表1规定的最大值。
面罩规格
LED光源、白炽灯光源、
低压卤素灯光源
LED光源
白炽灯光源、低压卤素灯光源
基准轴
基准轴上的发光强度
中400mm
Φ300mm、
Imin≥400
Imax≤1000
Imax≤2500
信号灯的光强分布
基准轴左右
注1：数据以%计，以表1中规定的光强Imin为100%注2：
”表示该角度对光强分布不作确定数值规定。5.2.2有图案信号灯
5.2.2.1亮度
±10°
GB 148872011
单位为坎德拉
Φ200mm
Imin≥200
Imax≤800
Imax≤2000
±20°
±30°
除采用LED勾勒图案的非机动车信号灯、左转非机动车信号灯和人行横道信号灯外，其余有图案信号灯在各个方向上发光亮度的平均值应不低于表3中规定的最小亮度值，且不大于15000cd/m。在可观察信号灯点亮区域内，亮度应均匀，基准轴上的发光亮度的最大值与最小值之比应不大于2。表3
垂直角度
（基准轴向下）
水平角度
（基准轴左右）
±15°
±10°
有图案信号灯最低亮度值
单位为：坎德拉每平方米
信号灯光色
发光强度
GB148872011
采用LED勾勒图案的非机动车信号灯、左转非机动车信号灯和人行横道信号灯，其发光单元基准轴上的发光强度应不小于150cd且不大于400cd，其他方向上的发光强度应不低于表4规定。表4
有图案信号灯轮廓最低光强
单位为坎德拉
垂直角度
（基准轴向下）
水平角度
（基准轴左右）
±15°
±10°
5.2.3使用后的光学性能
信号灯光色
信号灯投入使用1年以后，信号灯发光单元基准轴上的发光强度（亮度）不得低于表1、表3、表4规定值的80%。
5.3幻像
信号灯发光单元基准轴线上的发光强度I。与其夹角为10°方向上的幻像产生的发光强度I%之比应符合表5规定。
表5I.与I的比值
信号灯光色
红色、黄色
5.4色度性能
有色面罩
无色面罩
信号灯的光色为红、黄、绿三种颜色，色度性能应符合表6规定。幻像和灯光信号同时作用时的信号灯色度性能也应符合表6规定。信号灯光信号颜色色品图见附录B。表6信号灯灯光颜色色品坐标
交叉点
色品坐标
5.5功率及功率因数
交叉点
表6（续）
色品坐标
GB148872011
在额定电压下，信号灯单个发光单元的功率应不大于表7的要求。具有电源适配器的信号灯发光单元功率因数应不小于0.85。
表7信号灯发光单元最大功率
单位为瓦特
具有电源适配器的信号灯
面罩规格
中200mm
中400mm
5.6电源适配器
LED光源
无图案信号灯
5.6.1绝缘电阻与介电强度
有图案信号灯
白炽灯光源、
低压卤素灯光源
无电源适配器的信号灯
白炽灯光源、
低压卤素灯光源
电源适配器的输入和输出之间的绝缘电阻应大于2M，应能承受交流1440V的介电强度而不发生火花和击穿现象。
关断电压
当信号灯输入端电压有效值不大于90V时，信号灯应停止发出可见光。5.6.3接地要求
当电源适配器接地时，输出电路接地应接在一个端点上；在信号灯正常工作期间，除了灯座的壳体外，被接地的金属不能成为一个电流通道的部件。5.7启动瞬间电流
信号灯启动时的瞬间电流应小于2A。7
5.8电源适应性
5.8.1电源电压适应性
GB148872011
供电电源频率保持50Hz不变，供电电压在额定电压220V基础上变化土20%，信号灯应能正常工作，基准轴上发光强度变化幅度应不大于额定电压下发光强度的10%。5.8.2电源频率适应性
供电电源电压保持交流220V不变，供电电源频率变化范围50Hz土2Hz，信号灯应能正常工作，基准轴上发光强度变化幅度应不大于额定电压下发光强度的10%。5.9启动/关闭响应时间
信号灯发光单元的启动响应时间应不大于100ms，关闭响应时间应不大于100ms。5.10夜间降光功能
以调幅或调相方式降低信号灯供电电源电压，当电压有效值不大于150V时，信号灯应能正常工作，发光单元基准轴上的发光强度应不小于150cd且不大于250cd，亮度应不小于1500cd/m且不大于2500cd/m。
5.11发光二极管（LED）失效检测功能以发光二极管（LD）为光源的信号灯，无论工作在正常发光状态还是降光工作状态，当发光单元上不能正常发光的发光二极管（LED）的数量超过该发光单元上发光二极管（LED）总数的50%时，信号灯应能自动熄灭该发光单元上所有的发光二极管（LED），并且应在1s内在输入电源引线两端产生至少250KQ的阻抗。
5.12盲人过街声响提示装置
盲人过街声响提示装置应能在人行横道信号灯的绿灯信号周期内发出过街提示声音或语音，声音应具有朝向人行横道线的指向性；声音基本波形为正弦波，频率为700Hz土50Hz，周期为0.4s；在绿灯信号周期的最后3s，保持声音基本波形、频率不变，周期为0.2s；白天声压级应不超过65dB（A计权），夜间声压级应不超过40dB（A计权）。5.13外壳防护等级
5.13.1防尘等级
信号灯的防尘等级应不低于GB4208中规定的IP5X，即防尘。试验后，信号灯应承受介电强度试验，并且信号灯壳体内应无滑石粉沉积，发光单元内应无滑石粉痕迹，5.13.2防水等级
信号灯的防水等级应不低于GB4208中规定的IPX3，即防淋水。试验后，信号灯应承受介电强度试验，信号灯壳体内应无积水，并且壳体内带电部件及发光单元中应无水的痕迹。5.14太阳能供电信号灯的性能
5.14.1通用要求
