标准号：GB/T 28737-2012
标准名称：太阳能热水系统(储水箱容积大于0.6 m3)控制装置
英文名称：Controller for solar water heating system(tank volume more than 0. 6 m3)
标准格式：PDF
发布时间：2012-11-05
实施时间：2013-06-01
标准大小：4.6M
标准介绍：本标准规定了太阳能热水系统(储水箱容积大于0.6m3)控制装置(以下简称控制装置)的术语和
定义、产品分类与命名、技术要求试验方法检验规则、标志、包装、运输和贮存
本标准适用于储水箱容积大于0.6m3的太阳能热水系统
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
GB/T191包装储运图示标志
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验
GB/T3797电气控制设备
GB4208外壳防护等级(IP代码)
GB4706.1家用和类似用途电器的安全第1部分：通用要求
GB/T5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆(软线)GB7251.1低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求GB/T10217电工控制设备造型设计导则
GB/T11463电子测量仪器可靠性试验
GB/T12936太阳能热利用术语
GB/T13384机电产品包装通用技术条件
GB14048.1低压开关设备和控制设备第1部分：总则
GB14536.1家用和类似用途电自动控制器第1部分：通用要求
GB/T17212工业过程测量和控制术语和定义
GB/T23888家用太阳能热水系统控制器
GB50364民用建筑太阳能热水系统应用技术规范
JB/T8734.2额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线
标准名称：太阳能热水系统(储水箱容积大于0.6 m3)控制装置
英文名称：Controller for solar water heating system(tank volume more than 0. 6 m3)
标准格式：PDF
发布时间：2012-11-05
实施时间：2013-06-01
标准大小：4.6M
标准介绍：本标准规定了太阳能热水系统(储水箱容积大于0.6m3)控制装置(以下简称控制装置)的术语和
定义、产品分类与命名、技术要求试验方法检验规则、标志、包装、运输和贮存
本标准适用于储水箱容积大于0.6m3的太阳能热水系统
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
GB/T191包装储运图示标志
GB/T2829周期检验计数抽样程序及表(适用于对过程稳定性的检验
GB/T3797电气控制设备
GB4208外壳防护等级(IP代码)
GB4706.1家用和类似用途电器的安全第1部分：通用要求
GB/T5023.3额定电压450/750V及以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套GB/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆(软线)GB7251.1低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求GB/T10217电工控制设备造型设计导则
GB/T11463电子测量仪器可靠性试验
GB/T12936太阳能热利用术语
GB/T13384机电产品包装通用技术条件
GB14048.1低压开关设备和控制设备第1部分：总则
GB14536.1家用和类似用途电自动控制器第1部分：通用要求
GB/T17212工业过程测量和控制术语和定义
GB/T23888家用太阳能热水系统控制器
GB50364民用建筑太阳能热水系统应用技术规范
JB/T8734.2额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线
标准图片预览
标准内容

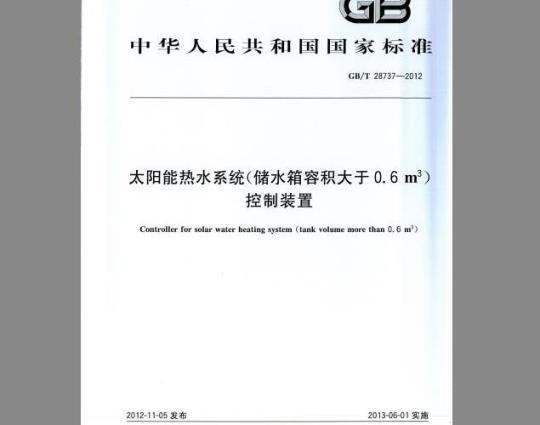

ICS 27.160
中华人民共和国国家标准
GB/T28737—2012
太阳能热水系统（储水箱容积大于0.6m3）控制装置
Controller for solar water heating system (tank volume more than 0. 6 m')2012-11-05发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-06-01实施
1范围
2规范性引用文件
术和定义
产品分类与命名
技术要求
试验方法
检验规则
8标志
他装、运输和存
附录B（规范性附录）在短时电流引起热应力情况下，保护导休截面积的计算方法表1分类组成及内容
表2温度传感器技术要求与安装位置对照表表3不同相序或极性线路的额色
表1不同相序或极性的排列
保护导线的截面
附录A（资料性附录）铜导线承载电流对照表次
GR/T 28737-2012
本标推按照GB/T1.1—2009给出的规则起本。本标雅出全国太阳能标准化技术委员会(SAC/TC402)提出并归I1GB/T28737—2012
本标准起草单位：北京创意博能源科技有限公司、国家太阳能质量监督检验中心（北京）、中国标准化研究院、浙江光限新能源股份有限公司、渐江比华丽电子科技有限公司、淅江理想新能源有限公司、天科电子有限公司、皇明太阳能股份有限公司、浙江达峰科技有限公司、同济阳光新能源有限公司。本标准主要起草人：贾铁鹰、张一宇、何涛、唐轩、张立峰，高小英、徐国红、付存谓、李芳、朱国华、吴立仁，杨会强，张昕宇、冯爱荣、邓昱、黄祝连、张磊、王聪辉。1范围
太阳能热水系统（储水箱容积大于0.6 m）控制装置
GB/T 28737-2012
本标准规定了太阳能热水系统(储水箱容积人子0.6\)控制装置（以下简称控制装置)的术和定义、产品分类与命名、技术要求、试验方法、检验规则、标志包装、运输和贮存。本标准适用于储水箱容积大于0.6 m的太阳能热水系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡尼注H期的引用义件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。CB/T191包装储运图示标志
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）.-GB/T3797电气控制设备
8外壳防护等级（IP代码）
G13 4208
GB4706.1家用和类似用途电器的安全第1部分：通用要求GB/T5023.3额定电压450/750V及以下聚氟乙烯绝缘电缆第3部分：固定布线用无扩套电缆
GI3/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）低压成套开义设备和控制设备第1部分：型式试验和部分型式试验成套设备GB 7251. 1
GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求GB/T10217电工控制设备造型设计导则GB/T1[46G3电子测量仪器可靠性试验太刚能热利用术语
GB/T 12936
GB/T 13384
机电产品包装通用技术条件
低压并关设备利控制设备第1部分：总则GB 14048. 1
家用和类似用途电自动控制器第1部分：用要求GB 14536.
工业过程测量和控制术语和定义GB/T17212
GB/T 23888
家用太阳能热水系统控制器
GB50361民用建筑太阳能热水系统应用技术规范JB/T8734.2额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线
3术语和定义
GB4706.1.GB/T12936GB14048..G3 11536,1,GB/T17212,GB/T 23888.GB 50364界定的以及下列术和定义适用于本文件。3.1
solar water beating system controller太阳能热水系统控制装置
用于太阳能热水系统，对太阳能热水系统给予控制调节使其按照指定的逻辑策略止常运行的地气1
GB/T28737—2012
控制装置。
集热温差循环temperaturedifferential circulationbetween collectorandtank以安装在太阳能集热器的温度传感器与太阳能集热水箱温度传感器的测量温差为条件，控制传热工质通过集热器进行的强制循环。3.3
管路防冻循环frostprotection circulation以安装在太阳能集热器的温度传感器测量的温度为条件，控制传热工质通过集热器防止管路冻结的循环。
集热器定温出水hot water transferat preset temperaturefrom collectorto solar storagetank以安装在太阳能集热器的温度传感器测量的温度为条件，控制传热工质通过集热器直接进人水箱的过程。
水箱定温上水
cold water supply to storage tank at preset temperature以安装在太阳能集热水箱内温度传感器测量的温度为条件，直接向水箱补水的过程。hot water transfer at preset temperature from a tank水箱定温补水
to another tank
在多组大阳能集热水箱的太阳能热水系统中，当指定太阳能集热水箱水温达到设定温度时，水从太阳能集热水箱补到其他水箱的过程3.7
管道伴热带防冻frost protectionby electric heating belt以安装在太阳能集
热系统管道
温度传感器测量温度为条
件，控制或是采用自限式伴热带加热管路，防止管路冻结的过程
用户管路循环
hot water recirculation
以安装在用户管路回水端的温度传感器测量温度为条件，控制用户管路内工质流动以保证用户端用水在设定温度范围内的过程。：产品分类与命名
控制装置的分类
太阳能热水系统控制装置分类组成及内容见表1。表1
分类组成及内容免费标准bzxz.net
第一部分
第二部分
主控制单元
D：单片机
TKZ.太阳K可编程控制器
能控制Q：嵌人式系统
J.计算机
Z.组合控制
I：单相
I：三租
第三部分
额定输
额定输
人电压。
单位V
人频率。
单位Hz
额定功率
控制装置
额定输人
功率。
安装方式
第四部分
传输方式能计量
B:壁挂式
F:分体
1：有线
0：无
第五部分
控制装置的
功能序号，用
数学表示
4. 2控制装置的命名
控制装置的产品命名由以下儿部分组成，各部分之间用“-\隔开：TKZ
4.3命名示例
/x/×/xx/X/x
GB/T 28737--2012
安装方式/传输方式/能量计量
供电形式/供电电压/供电频率/功率主控制单元
控制装置
控制装置主控制单元采用可编程控制器，供电形式为单相，电压为AC220V，频率为5011z，额定功率为10kW,安装为立式，有无线数据接口，有能量计量，控制装置命名标记为：TKZ--K--1/AC 220/50/10 kW.--L/1/1--- 01序号1
立式/有线传输/带能量计遣
单相，额定电压AC220V、频率50Hz，额定功率10kW主控制单元为可编程控制器
控制装置
5技术要求
5. 1控制功能
控制装置应具有以下基本功能，如制造离与用门另有协议，按协议内执行。5.1.1高温保护
控制装置应采集太阳能集热水箱温度，当水箱温度大于或等下设定温度时，启动高温保扩功能，并显示报警。当水箱温度小于或等于设定温度时，停止高温保护功能。设定高温保护功能的启动或停止值应可以调整。
5.1.2防冻保护
控制装置应具备防冻保护功能，保证防冻点温度不低于设定温度。5. 1. 3高水位保护
控制装置应判断集热水箱水位的变化，具有高水位报警功能和相应保护措施。5.1.4低水位保护
控制装置应判断集热水箱水位的变化，有低水位报警功能和相应保护措施。3
GB/T28737—2012
5.1.5恢复出厂设置
控制装置应具有恢复出设置的方法。5. 1. 6
断电记忆
控制装置设置参数可以保存，断电情说下，系统参数3个月内不丢失。5.1.7手动功能
控制装置具有手动操作功能，其中辅助加热控制应有于动强制停止功能。5.1.8其他可选功能
控制装置可具有集热温差循环、集热器定温出水、水箱定温上水、水箱定温补水、用户管路循环等功能。
说明书或产品标识上应显答明确技术指标。5.2传感器
5.2.1传感器的分类：控制装置中使用的传感器包含水温传感器、水位传感器、水温水位一体传感器等。
5.2.2温度传感器要求：控制装置温度传感器应满足一20℃~150℃的工作测量范围要求，特殊太阳能热水系统的控制装置应考虑太阳能系统的极低环境温度在一30利极高集热器温度在300℃的案件。表2为温度传感器技术要求与安装位置对照装。表2温度传感器技术要求与安装位置对照表安装位智
太阳能巢热器阵列出口
太阳能集热器阵列人口
热水箱
供水管道
玲水管道
适用范围
—30 ℃~-300 ℃
-20 ℃~-150 ℃
-20 ℃~150 ℃
-20 ℃~150 ℃
--20 C ~-150 ℃
根据测温点范确定
技术要求
测盛范园
o~ ℃
0℃~～9℃
0℃~ ℃
0 ℃~-99
o ℃~-99 ℃
*应用场合要求不高的情况下允许使用范围为一20℃~150℃。显示分辨率
雅确度
5.2.3测量水位景程应根据水箱高度决定，显示单位用格、分比或米来表示。精度为土2%，5.2.4传感器信号线应符合GB/T5023.3、GB/T5023.5和JB/T8731.2的相关规定。5.2.5其他要求应符合GB/T23888规定。4
5.3结构和材料
5.3.1外观
5.3.1.1控制装置的外形设计应符合GB/T10217的要求。GB/T 28737--2012
5.3.1.2 控制装置的结构应牢固,应能承受运输和正常条件下可能遇到的机核、电气、以及潮湿影响。5.3. 1.3所有紧固处应有防松措施。5.3.1.4铭牌和面膜应经久耐用,经型式试验后不得变形、脱落，图案和字迹仍应清晰，5.3.1.5 控制装置显示值应清晰、亮度均匀,不应有不亮、缺笔画、数字指示面板影响读数的缺陷等现象。
控制装置表面平整无凹凸现象，漆层应美观、颜色均勾一致，不得有起泡、裂纹和流痕等现象。5. 3. 1. 6
控制装置安装尺寸应符合产品说明中的要求。5. 3. 1.7
5. 3. 1. 8 柜门能在不小于 90°的角度内灵活启闭。5.3.1.9控制装置应考虑安装使利。5.3.2外壳等级
控制装置应具有阻止水、尘侵入的防护等级，规定如下：a）在一般使用场所下，防护等级应不低于IP20；b）在室外或室内接触到水的场合或类似场合，应采取必要措施，使防护等级应不低于 IP24；c）防护等级符合GB4208要求。
5.3.3布线规范
5. 3. 3. 1 连接方式可以采用压接、绕接、炽接或插接。所有接线点的连接线必须牢固,连接在覆板或门上的电器元件和控制部件上的导线，应该使覆板或门的移动不会对导线产生任何机械损伤。5.3.3.2控制信号线应与动力线或母排分开，避免信号线与动力线靠近或平行走向，接地线要良好，存在干扰源的场合，控制装置内控制信号线应采用屏蔽线，控制装置外接人的信号线也应采用屏线，根据干扰源强度大小，正确接地。5.3.3.3控制装置母线与绝缘导线如果用颜色作为标记的，按表3规定进行。表3不同相序或极性线路的颜色
电路类型
零线或中性线
安全用的接地线
接地中线
颜色标记
淡蓝色
黄和绿双色
淡蓝色
5.3.3.4，控制装置的相序排列，以控制装置的正视方向为准，按表4的规定进行排列。控制装置内元、器件标有极性的，应按实际相序排列。5
GB/T28737--2012
附录B
（规范性附录）
在短时电流引起热应力情况下，保护导体截面积的计算方法应承受持续时间大约为 0. 2 s~5 s 电流热应力的保护载体，其截面积应按式(B. 1)计算。Pt
式中：
Sp-一截面积，单位为平方毫米（mm）1 -一在阻抗可忽略的情况下，流过保护电气的故障电流值(方均根值),单位为安(A);t一保护电器的分段时间，单位为秒(s)注：应考虑到电路阻抗的限流作用和保护器件的限流能力，(B.1)
k——系数，它取决于保护导体、绝缘和其他部分的材质以及起始和最终温度。表B.1规定了不包括在电缆内的绝缘保护导体的k值，或与电缆外皮接触的裸保护导体的k值。表 B. 1 不包括在电缆内的绝缘保护导体的 k 值,或与电缆外皮接触的裸保护导体的 值保护导体或电缆外套的绝缘
最终温度
导体材料
160℃
注：导体的初始温度定为30℃。系数员
裸导体
250℃
丁烯橡胶
220℃
GB/T 28737-2012
打印日期：2013年4月9：F047
中华人民共和闲
国家标滩
太阳能热水系统（储水籍客积大于0.6m）控制装置
GB/T 287372012
中国标准出版社出版发行
北京市朝阳区和平里西街2号（100013）北京市西城区三里河北街16号（100045）网址www,spc,et,cn
发行中心：(010351780235
总编室：（010)61275323
读督服务部：（010)68523946
小国标推出版社素皇危印刷厂印刷务地新华书店经销
印张1. 25字数27千字
开本880×12301/16
2013年2月第一版2013年2川第一次印刷书号：155066-1-46159定价21.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

中华人民共和国国家标准
GB/T28737—2012
太阳能热水系统（储水箱容积大于0.6m3）控制装置
Controller for solar water heating system (tank volume more than 0. 6 m')2012-11-05发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-06-01实施
1范围
2规范性引用文件
术和定义
产品分类与命名
技术要求
试验方法
检验规则
8标志
他装、运输和存
附录B（规范性附录）在短时电流引起热应力情况下，保护导休截面积的计算方法表1分类组成及内容
表2温度传感器技术要求与安装位置对照表表3不同相序或极性线路的额色
表1不同相序或极性的排列
保护导线的截面
附录A（资料性附录）铜导线承载电流对照表次
GR/T 28737-2012
本标推按照GB/T1.1—2009给出的规则起本。本标雅出全国太阳能标准化技术委员会(SAC/TC402)提出并归I1GB/T28737—2012
本标准起草单位：北京创意博能源科技有限公司、国家太阳能质量监督检验中心（北京）、中国标准化研究院、浙江光限新能源股份有限公司、渐江比华丽电子科技有限公司、淅江理想新能源有限公司、天科电子有限公司、皇明太阳能股份有限公司、浙江达峰科技有限公司、同济阳光新能源有限公司。本标准主要起草人：贾铁鹰、张一宇、何涛、唐轩、张立峰，高小英、徐国红、付存谓、李芳、朱国华、吴立仁，杨会强，张昕宇、冯爱荣、邓昱、黄祝连、张磊、王聪辉。1范围
太阳能热水系统（储水箱容积大于0.6 m）控制装置
GB/T 28737-2012
本标准规定了太阳能热水系统(储水箱容积人子0.6\)控制装置（以下简称控制装置)的术和定义、产品分类与命名、技术要求、试验方法、检验规则、标志包装、运输和贮存。本标准适用于储水箱容积大于0.6 m的太阳能热水系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡尼注H期的引用义件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。CB/T191包装储运图示标志
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）.-GB/T3797电气控制设备
8外壳防护等级（IP代码）
G13 4208
GB4706.1家用和类似用途电器的安全第1部分：通用要求GB/T5023.3额定电压450/750V及以下聚氟乙烯绝缘电缆第3部分：固定布线用无扩套电缆
GI3/T5023.5额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）低压成套开义设备和控制设备第1部分：型式试验和部分型式试验成套设备GB 7251. 1
GB/T7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求GB/T10217电工控制设备造型设计导则GB/T1[46G3电子测量仪器可靠性试验太刚能热利用术语
GB/T 12936
GB/T 13384
机电产品包装通用技术条件
低压并关设备利控制设备第1部分：总则GB 14048. 1
家用和类似用途电自动控制器第1部分：用要求GB 14536.
工业过程测量和控制术语和定义GB/T17212
GB/T 23888
家用太阳能热水系统控制器
GB50361民用建筑太阳能热水系统应用技术规范JB/T8734.2额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第2部分：固定布线用电缆电线
3术语和定义
GB4706.1.GB/T12936GB14048..G3 11536,1,GB/T17212,GB/T 23888.GB 50364界定的以及下列术和定义适用于本文件。3.1
solar water beating system controller太阳能热水系统控制装置
用于太阳能热水系统，对太阳能热水系统给予控制调节使其按照指定的逻辑策略止常运行的地气1
GB/T28737—2012
控制装置。
集热温差循环temperaturedifferential circulationbetween collectorandtank以安装在太阳能集热器的温度传感器与太阳能集热水箱温度传感器的测量温差为条件，控制传热工质通过集热器进行的强制循环。3.3
管路防冻循环frostprotection circulation以安装在太阳能集热器的温度传感器测量的温度为条件，控制传热工质通过集热器防止管路冻结的循环。
集热器定温出水hot water transferat preset temperaturefrom collectorto solar storagetank以安装在太阳能集热器的温度传感器测量的温度为条件，控制传热工质通过集热器直接进人水箱的过程。
水箱定温上水
cold water supply to storage tank at preset temperature以安装在太阳能集热水箱内温度传感器测量的温度为条件，直接向水箱补水的过程。hot water transfer at preset temperature from a tank水箱定温补水
to another tank
在多组大阳能集热水箱的太阳能热水系统中，当指定太阳能集热水箱水温达到设定温度时，水从太阳能集热水箱补到其他水箱的过程3.7
管道伴热带防冻frost protectionby electric heating belt以安装在太阳能集
热系统管道
温度传感器测量温度为条
件，控制或是采用自限式伴热带加热管路，防止管路冻结的过程
用户管路循环
hot water recirculation
以安装在用户管路回水端的温度传感器测量温度为条件，控制用户管路内工质流动以保证用户端用水在设定温度范围内的过程。：产品分类与命名
控制装置的分类
太阳能热水系统控制装置分类组成及内容见表1。表1
分类组成及内容免费标准bzxz.net
第一部分
第二部分
主控制单元
D：单片机
TKZ.太阳K可编程控制器
能控制Q：嵌人式系统
J.计算机
Z.组合控制
I：单相
I：三租
第三部分
额定输
额定输
人电压。
单位V
人频率。
单位Hz
额定功率
控制装置
额定输人
功率。
安装方式
第四部分
传输方式能计量
B:壁挂式
F:分体
1：有线
0：无
第五部分
控制装置的
功能序号，用
数学表示
4. 2控制装置的命名
控制装置的产品命名由以下儿部分组成，各部分之间用“-\隔开：TKZ
4.3命名示例
/x/×/xx/X/x
GB/T 28737--2012
安装方式/传输方式/能量计量
供电形式/供电电压/供电频率/功率主控制单元
控制装置
控制装置主控制单元采用可编程控制器，供电形式为单相，电压为AC220V，频率为5011z，额定功率为10kW,安装为立式，有无线数据接口，有能量计量，控制装置命名标记为：TKZ--K--1/AC 220/50/10 kW.--L/1/1--- 01序号1
立式/有线传输/带能量计遣
单相，额定电压AC220V、频率50Hz，额定功率10kW主控制单元为可编程控制器
控制装置
5技术要求
5. 1控制功能
控制装置应具有以下基本功能，如制造离与用门另有协议，按协议内执行。5.1.1高温保护
控制装置应采集太阳能集热水箱温度，当水箱温度大于或等下设定温度时，启动高温保扩功能，并显示报警。当水箱温度小于或等于设定温度时，停止高温保护功能。设定高温保护功能的启动或停止值应可以调整。
5.1.2防冻保护
控制装置应具备防冻保护功能，保证防冻点温度不低于设定温度。5. 1. 3高水位保护
控制装置应判断集热水箱水位的变化，具有高水位报警功能和相应保护措施。5.1.4低水位保护
控制装置应判断集热水箱水位的变化，有低水位报警功能和相应保护措施。3
GB/T28737—2012
5.1.5恢复出厂设置
控制装置应具有恢复出设置的方法。5. 1. 6
断电记忆
控制装置设置参数可以保存，断电情说下，系统参数3个月内不丢失。5.1.7手动功能
控制装置具有手动操作功能，其中辅助加热控制应有于动强制停止功能。5.1.8其他可选功能
控制装置可具有集热温差循环、集热器定温出水、水箱定温上水、水箱定温补水、用户管路循环等功能。
说明书或产品标识上应显答明确技术指标。5.2传感器
5.2.1传感器的分类：控制装置中使用的传感器包含水温传感器、水位传感器、水温水位一体传感器等。
5.2.2温度传感器要求：控制装置温度传感器应满足一20℃~150℃的工作测量范围要求，特殊太阳能热水系统的控制装置应考虑太阳能系统的极低环境温度在一30利极高集热器温度在300℃的案件。表2为温度传感器技术要求与安装位置对照装。表2温度传感器技术要求与安装位置对照表安装位智
太阳能巢热器阵列出口
太阳能集热器阵列人口
热水箱
供水管道
玲水管道
适用范围
—30 ℃~-300 ℃
-20 ℃~-150 ℃
-20 ℃~150 ℃
-20 ℃~150 ℃
--20 C ~-150 ℃
根据测温点范确定
技术要求
测盛范园
o~ ℃
0℃~～9℃
0℃~ ℃
0 ℃~-99
o ℃~-99 ℃
*应用场合要求不高的情况下允许使用范围为一20℃~150℃。显示分辨率
雅确度
5.2.3测量水位景程应根据水箱高度决定，显示单位用格、分比或米来表示。精度为土2%，5.2.4传感器信号线应符合GB/T5023.3、GB/T5023.5和JB/T8731.2的相关规定。5.2.5其他要求应符合GB/T23888规定。4
5.3结构和材料
5.3.1外观
5.3.1.1控制装置的外形设计应符合GB/T10217的要求。GB/T 28737--2012
5.3.1.2 控制装置的结构应牢固,应能承受运输和正常条件下可能遇到的机核、电气、以及潮湿影响。5.3. 1.3所有紧固处应有防松措施。5.3.1.4铭牌和面膜应经久耐用,经型式试验后不得变形、脱落，图案和字迹仍应清晰，5.3.1.5 控制装置显示值应清晰、亮度均匀,不应有不亮、缺笔画、数字指示面板影响读数的缺陷等现象。
控制装置表面平整无凹凸现象，漆层应美观、颜色均勾一致，不得有起泡、裂纹和流痕等现象。5. 3. 1. 6
控制装置安装尺寸应符合产品说明中的要求。5. 3. 1.7
5. 3. 1. 8 柜门能在不小于 90°的角度内灵活启闭。5.3.1.9控制装置应考虑安装使利。5.3.2外壳等级
控制装置应具有阻止水、尘侵入的防护等级，规定如下：a）在一般使用场所下，防护等级应不低于IP20；b）在室外或室内接触到水的场合或类似场合，应采取必要措施，使防护等级应不低于 IP24；c）防护等级符合GB4208要求。
5.3.3布线规范
5. 3. 3. 1 连接方式可以采用压接、绕接、炽接或插接。所有接线点的连接线必须牢固,连接在覆板或门上的电器元件和控制部件上的导线，应该使覆板或门的移动不会对导线产生任何机械损伤。5.3.3.2控制信号线应与动力线或母排分开，避免信号线与动力线靠近或平行走向，接地线要良好，存在干扰源的场合，控制装置内控制信号线应采用屏蔽线，控制装置外接人的信号线也应采用屏线，根据干扰源强度大小，正确接地。5.3.3.3控制装置母线与绝缘导线如果用颜色作为标记的，按表3规定进行。表3不同相序或极性线路的颜色
电路类型
零线或中性线
安全用的接地线
接地中线
颜色标记
淡蓝色
黄和绿双色
淡蓝色
5.3.3.4，控制装置的相序排列，以控制装置的正视方向为准，按表4的规定进行排列。控制装置内元、器件标有极性的，应按实际相序排列。5
GB/T28737--2012
附录B
（规范性附录）
在短时电流引起热应力情况下，保护导体截面积的计算方法应承受持续时间大约为 0. 2 s~5 s 电流热应力的保护载体，其截面积应按式(B. 1)计算。Pt
式中：
Sp-一截面积，单位为平方毫米（mm）1 -一在阻抗可忽略的情况下，流过保护电气的故障电流值(方均根值),单位为安(A);t一保护电器的分段时间，单位为秒(s)注：应考虑到电路阻抗的限流作用和保护器件的限流能力，(B.1)
k——系数，它取决于保护导体、绝缘和其他部分的材质以及起始和最终温度。表B.1规定了不包括在电缆内的绝缘保护导体的k值，或与电缆外皮接触的裸保护导体的k值。表 B. 1 不包括在电缆内的绝缘保护导体的 k 值,或与电缆外皮接触的裸保护导体的 值保护导体或电缆外套的绝缘
最终温度
导体材料
160℃
注：导体的初始温度定为30℃。系数员
裸导体
250℃
丁烯橡胶
220℃
GB/T 28737-2012
