GB 5135.1-2019
基本信息
标准号： GB 5135.1-2019
中文名称：自动喷水灭火系统 第1部分：洒水喷头
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3726014
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：GB 5135.1-2019
标准名称：自动喷水灭火系统 第1部分：洒水喷头
英文名称：Automatic sprinkler system-Part 1: Sprinklers
标准格式：PDF
发布时间：2019-12-17
实施时间：2020-01-01
标准大小：4857K
标准介绍：本部分的第6章和第8章为强制性的，其余为推荐性的
GB5135《自动喷水灭火系统》已经或计划发布以下部分：
第1部分：酒水喷头；
2部分：湿式报警阀、延迟器、水力警铃
3部分：水雾喷头；
第4部分：干式报警阀
第5部分：雨淋报警阀；
第6部分：通用阀门；
第7部分：水流指示器
第8部分：加速器
第9部分：早期抑制快速响应(ESFR)喷头；
第10部分：压力开关；
第11部分：沟槽式管接件
第13部分：水幕喷头；
第14部分：预作用装置；
第15部分：家用喷头
第16部分：消防洒水软管
第17部分：减压阀
·第18部分：消防管道支吊架
第19部分：塑料管道及管件；
第20部分：涂覆钢管；
第21部分：末端试水装置；
第22部分：特殊应用喷头； 本部分为GB5135的第1部分。
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB5135,1-2003《自动喷水灭火系统第1部分：酒水喷头》和GB5135,12-2006《自
动喷水灭火系统第12部分：扩大覆盖面积洒水喷头》，与GB5135.1-203相比，除编辑性修改外主
要技术变化如下
修改了范围(见第1章，2003年版的第1章)；
删除了按结构形式分类的规定(见2003年版的41)；
修改了型号编制要求(见53,2003年版的5.3)；
增加了喷头质量偏差要求和相应的试验方法(见6.12和7.2)增加了密封结构要求(见6.4)；
修改了流量系数要求(见6.6,2003年版的6.4)；
-增加了公称流量系数为161、202的下垂型和直立型喷头布水性能要求和相应的试验方法(见6.72和7.5,2)；
增加了EC喷头的布水性能要求和相应的试验方法(见6.7,3、7.5.3和7.5.4)； GB5135的本部分规定了自动喷水灭火系统洒水喷头的分类、公称流量系数、接口螺纹、颜色标志、型号、要求、试验方法、检验规则、使用说明书和包装、运输、贮存等。
本部分适用于自动喷水灭火系统中的洒水喷头
本部分不适用于早期抑制快速响应(ESFR)喷头、家用喷头、特殊应用喷头和启闭式喷头。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T31431-2015灭火系统A类火试验用标准燃烧物
标准名称：自动喷水灭火系统 第1部分：洒水喷头
英文名称：Automatic sprinkler system-Part 1: Sprinklers
标准格式：PDF
发布时间：2019-12-17
实施时间：2020-01-01
标准大小：4857K
标准介绍：本部分的第6章和第8章为强制性的，其余为推荐性的
GB5135《自动喷水灭火系统》已经或计划发布以下部分：
第1部分：酒水喷头；
2部分：湿式报警阀、延迟器、水力警铃
3部分：水雾喷头；
第4部分：干式报警阀
第5部分：雨淋报警阀；
第6部分：通用阀门；
第7部分：水流指示器
第8部分：加速器
第9部分：早期抑制快速响应(ESFR)喷头；
第10部分：压力开关；
第11部分：沟槽式管接件
第13部分：水幕喷头；
第14部分：预作用装置；
第15部分：家用喷头
第16部分：消防洒水软管
第17部分：减压阀
·第18部分：消防管道支吊架
第19部分：塑料管道及管件；
第20部分：涂覆钢管；
第21部分：末端试水装置；
第22部分：特殊应用喷头； 本部分为GB5135的第1部分。
本部分按照GB/T1.1-2009给出的规则起草
本部分代替GB5135,1-2003《自动喷水灭火系统第1部分：酒水喷头》和GB5135,12-2006《自
动喷水灭火系统第12部分：扩大覆盖面积洒水喷头》，与GB5135.1-203相比，除编辑性修改外主
要技术变化如下
修改了范围(见第1章，2003年版的第1章)；
删除了按结构形式分类的规定(见2003年版的41)；
修改了型号编制要求(见53,2003年版的5.3)；
增加了喷头质量偏差要求和相应的试验方法(见6.12和7.2)增加了密封结构要求(见6.4)；
修改了流量系数要求(见6.6,2003年版的6.4)；
-增加了公称流量系数为161、202的下垂型和直立型喷头布水性能要求和相应的试验方法(见6.72和7.5,2)；
增加了EC喷头的布水性能要求和相应的试验方法(见6.7,3、7.5.3和7.5.4)； GB5135的本部分规定了自动喷水灭火系统洒水喷头的分类、公称流量系数、接口螺纹、颜色标志、型号、要求、试验方法、检验规则、使用说明书和包装、运输、贮存等。
本部分适用于自动喷水灭火系统中的洒水喷头
本部分不适用于早期抑制快速响应(ESFR)喷头、家用喷头、特殊应用喷头和启闭式喷头。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T31431-2015灭火系统A类火试验用标准燃烧物

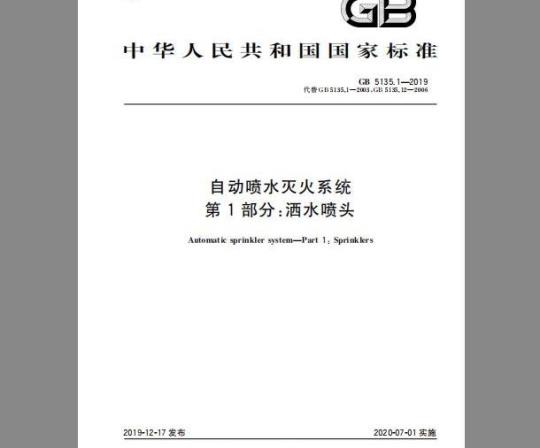

标准图片预览
标准内容
ICS13.220.10
中华人民共和国国家标准
GB5135.1—2019
代替GB5135.1—2003，GB5135.12—2006自动喷水灭火系统
第1部分：洒水喷头
Automatic sprinkler system-Part 1: Sprinklers2019-12-17发布
国家市场监督管理总局
国家标准化管理委员会
2020-07-01实施
规范性引用文件免费标准bzxz.net
术语和定义
根据热敏感元件分类
根据安装位置分类
根据洒水喷头灵敏度分类
根据保护面积分类
特殊类型洒水喷头
5公称流量系数、接口螺纹、颜色标志和型号5.1
公称流量系数和接口螺纹
公称动作温度和颜色标志
整体要求
接口螺纹
外观与标志
密封结构要求
水压密封和耐水压强度性能
流量系数
布水性能
溅水盘上、下的喷水量
静态动作温度
抗水冲击性能
工作载荷和框架强度
热敏感元件强度
溅水盘强度
疲劳强度
热稳定性
抗振动性能
抗机械冲击性能
GB5135.1—2019
GB5135.1—2019
抗碰撞性能
抗翻滚性能
冷冻性能
耐高温性能
动态热性能
耐应力腐蚀性能
耐二氧化硫/二氧化碳腐蚀性能
耐盐雾腐蚀性能
耐潮湿气体腐蚀性能
耐环境温度性能
侧向喷酒
防水罩性能
抗真空性能
湿墙性能
灭火性能
试验方法，
外观检查
质量测量
水压密封和水压强度试验
流量系数的测量
布水试验
溅水盘上、下的喷水量试验
静态动作温度试验…
功能试验
水冲击试验
工作载荷的确定和框架强度试验热敏感元件的强度试验
溅水盘强度试验
疲劳强度试验
热稳定性试验
振动试验
机械冲击试验
碰撞试验
翻滚试验
冷冻试验
高温试验
动态热试验
应力腐蚀试验
二氧化硫/二氧化碳腐蚀试验
盐雾腐蚀试验
潮湿气体腐蚀试验
环境温度试验
侧向喷酒试验
防水罩试验
真空试验
湿墙试验
灭火试验
检验规则
型式检验
出厂检验·
例行检验
确认检验：
使用说明书：
包装、运输、贮存
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（规范性附录）
玻璃球破碎载荷和误差限的计算方法易熔元件强度试验的分析
例行检验
GB5135.1—2019
本部分的第6章和第8章为强制性的，其余为推荐性的。GB5135《自动喷水灭火系统》已经或计划发布以下部分：第1部分：洒水喷头；
第2部分：湿式报警阀、延迟器、水力警铃；第3部分：水雾喷头；
第4部分：干式报警阀；
第5部分：雨淋报警阀；
第6部分：通用阀门；
第7部分：水流指示器
第8部分：加速器；
第9部分：早期抑制快速响应（ESFR）喷头；第10部分：压力开关；
第11部分：沟槽式管接件；
第13部分：水幕喷头；
第14部分：预作用装置；
第15部分：家用喷头；
第16部分：消防洒水软管；
第17部分：减压阀；
第18部分：消防管道支吊架；
第19部分：塑料管道及管件；
第20部分：涂覆钢管；
第21部分：末端试水装置；
第22部分：特殊应用喷头；
本部分为GB5135的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。GB5135.1—2019
本部分代替GB5135.1—2003《自动喷水灭火系统第1部分：酒水喷头》和GB5135.12—2006《自动喷水灭火系统第12部分：扩大覆盖面积酒水喷头》，与GB5135.1一2003相比，除编辑性修改外主要技术变化如下：
修改了范围（见第1章，2003年版的第1章）；删除了按结构形式分类的规定（见2003年版的4.1)；修改了型号编制要求（见5.3.2003年版的5.3）；增加了喷头质量偏差要求和相应的试验方法（见6.1.2和7.2）；增加了密封结构要求（见6.4）；修改了流量系数要求（见6.6.2003年版的6.4）；一增加了公称流量系数为161、202的下垂型和直立型喷头布水性能要求和相应的试验方法（见6.7.2和7.5.2)；
增加了EC喷头的布水性能要求和相应的试验方法（见6.7.3、7.5.3和7.5.4）；V
GB5135.1—2019
修改了静态动作温度要求（见6.9.2003年版的6.7）；增加了EC喷头的功能要求和相应的试验方法（见6.10.3和7.8）；删除了耐低温性能要求（见2003年版的6.17）；增加了抗翻滚性能要求和相应的试验方法（见6.20和7.18）；增加了冷冻性能要求和相应的试验方法（见6.21和7.19）；修改了齐平、嵌人、隐蔽式喷头的动态热性能要求和相应的试验方法（见6.23.1和7.21.2，2003年版的6.30和7.29）；
增加了耐氯化镁应力腐蚀性能要求和相应的试验方法（见6.24.2和7.22.2）：增加了耐二氧化硫/二氧化碳腐蚀性能要求和相应的试验方法（见6.25和7.23）；-增加了EC喷头湿墙性能要求和相应的试验方法（见6.32和7.30）；增加了灭纸箱火性能要求和相应的试验方法（见6.33.2和7.31.3）：修改了检验规则（见第8章，2003年版的第8章）；增加了附录D(见附录D)；
删除了附录E（见2003年版的附录E）。本部分参考ISO6182-1:2014《自动喷水灭火系统酒水喷头的要求和试验方法》。本部分由中华人民共和国应急管理部提出并归口。本部分起草单位：应急管理部天津消防研究所、上海金盾消防安全设备有限公司、浙江瑞城消防设备有限公司，
本部分主要起草人：张少禹、峻凤英、李毅、李强、张强、张中飞、张兆宪、冯伟、王帅、马六甲本部分所代替标准历次版本发布情况为：GB5135—1985、GB5135—1993、GB5135.1—2003；GB5135.12—2006。
1范围
自动喷水灭火系统
第1部分：酒水喷头
GB5135.1—2019
GB5135的本部分规定了自动喷水灭火系统洒水喷头的分类、公称流量系数、接口螺纹、颜色标志、型号、要求、试验方法、检验规则、使用说明书和包装、运输、贮存等、本部分适用于自动喷水灭火系统中的洒水喷头。本部分不适用于早期抑制快速响应（ESFR）喷头、家用喷头、特殊应用喷头和启闭式喷头2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T31431一2015灭火系统A类火试验用标准燃烧物术语和定义
下列术语和定义适用于本文件。3.1
洒水喷头
sprinkler
按设计的酒水形状和水量酒水的装置。注：由于热的作用，在预定的温度范围内自行启动。3.2
响应时间系数
response time index; RTI
洒水喷头动作灵敏度的度量，计算公式为RTI=Tuo.
式中：
响应时间系数，单位为（米秒）.［（m·s)0.5]；热敏感元件的时间常数，单位为秒(s）；u
气体流速，单位为米每秒（m/s）。standard orientation
标准方位
使气流方向与洒水喷头入口轴线垂直且产生最短的响应时间的方位。注：当热敏感元件对称时，标准方位为使气流方向既垂直于酒水喷头水流的轴线又垂直于其轭臂所在平面的方位；当热敏感元件为非对称时，标准方位为使气流方向既垂直于酒水喷头水流的轴线又垂直于其轭臂所在平面，同时热敏感元件处于气流上游的方位3.4
最不利方位
worst-case orientation
使气流方向与洒水喷头人口轴线垂直且产生最长的响应时间的方位，1
GB5135.1—2019
装配载荷
assembleload
当酒水喷头入口处水压为0MPa时，施加在喷头体上的力3.6
工作载荷
service load
酒水喷头人口处施加1.2MPa水压时.施加在喷头体上的力与装配载荷的合力。3.7
设计载荷
designload
当酒水喷头承受工作载荷时，施加在热敏感元件上的力3.8
动作温度
operatingtemperature
酒水喷头在一定的升温速率下，其热敏感元件在液浴中动作时的温度。4分类
4.1根据热敏感元件分类
4.1.1易熔元件酒水喷头
通过易熔元件合金受热熔化而开启的酒水喷头4.1.2玻璃球洒水喷头
通过玻璃球内充装的液体受热膨胀使玻璃球爆破而开启的洒水喷头。4.2
2根据安装位置分类
4.2.1边墙型洒水喷头
靠墙安装，将水向一边（半个抛物线)喷酒分布的酒水喷头。4.2.2下垂型洒水喷头
下垂安装，水流向下冲向溅水盘的酒水喷头。4.2.3直立型洒水喷头
直立安装，水流向上冲向溅水盘的酒水喷头。4.3
根据洒水喷头灵敏度分类
快速响应酒水喷头
响应时间系数（RTI)小于或等于50（m·s）-5的酒水喷头。4.3.2特殊响应酒水喷头
平均响应时间系数（RTI)大于50（m·s)05且小于或等于80（m·s）\.5的洒水喷头4.3.3标准响应酒水喷头
响应时间系数（RTI）大于80（m·s）且小于或等于350（m·s）的酒水喷头2
根据保护面积分类
4.4.1标准覆盖面积酒水喷头
GB5135.1—2019
单只保护面积不超过20m的下垂型或直立型洒水喷头及单只保护面积不超过18m的边墙型酒洒水喷头。
注：如无特指·标准覆盖面积酒水喷头一般简称为喷头。4.4.2扩大覆盖面积洒水喷头
单只保护面积大于标准覆盖面积酒水喷头的保护面积且不超过36m的洒水喷头（简称EC喷头）。
4.5特殊类型洒水喷头
4.5.1干式酒水喷头
由专用管段和安装于管段出口的酒水喷头组成的组件。在管段人口设有密封机构，在酒水喷头动作前，此密封机构可阻止水进入管段4.5.2齐平式酒水喷头
部分或全部本体（包括根部螺纹）安装在吊顶下平面以上，但热敏感元件的集热部分全部处于吊顶下平面以下的酒水喷头。
4.5.3嵌入式酒水喷头
全部或部分本体被安装在嵌入吊顶的护罩内的洒水喷头。4.5.4隐蔽式洒水喷头
带有装饰盖板的嵌入式洒水喷头。4.5.5带涂层酒水喷头
带有防腐作用或装饰作用的涂层或镀层的酒水喷头4.5.6带防水罩洒水喷头
带有固定于热敏感元件上方的防水罩，防止上方的水喷洒在热敏感元件上的洒水喷头，公称流量系数、接口螺纹、颜色标志和型号5.1
公称流量系数和接口螺纹
酒水喷头的公称流量系数和接口螺纹见表1。表1
公称流量系数和接口螺纹
公称流量系数K
接口螺纹
Rg1/2.R?3/8
GB5135.1—2019
公称流量系数K
公称动作温度和颜色标志
表1（续）
酒水喷头的公称动作温度和颜色标志见表2。易熔元件酒水喷头应在轭臂或相应的位置作出颜色标志。2公称动作温度和颜色标志
玻璃球酒水喷头
公称动作温度
注：“—\表示无要求
液体色标
接口螺纹
R3/4,R,1
易熔元件酒水喷头
公称动作温度
80~107
121~149
163~191
204~246
260~302
320~343
无需标志
酒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成产品代号为ZST，表示自动喷水灭火系统酒水喷头性能代号表示酒水喷头的安装位置等特性。性能代号如下：a)
直立型洒水喷头：Z；
下垂型酒水喷头：X；
直立边墙型洒水喷头：BZ：
d）下垂边墙型酒水喷头：BX；
水平边墙型洒水喷头：BS；
齐平式酒水喷头：DQ
嵌入式酒水喷头：DR；
隐敲式酒水喷头：DY：
干式下垂型酒水喷头：GX；
ji）干式直立型洒水喷头：GZ。5.3.4酒水喷头的型号编制方法如下，并按下列要求进行：ZST
自定义代号
公称动作温度（℃）
公称流量系数
性能代号
产品代号
GB5135.1—2019
a）快速响应酒水喷头、特殊响应酒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”“T”“EC”，并以“二”与产品代号间隔。标准响应洒水喷头在产品代号前不加代号b）
自定义代号由制造商规定，用手表征热敏元件的类型、产品特殊结构等信息，由天写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。示例1：
ZSTX80-93℃Q5表示标准响应、下垂安装，公称流量系数为80.公称动作温度为93℃，热敏元件为$5mm玻璃球的喷头。
示例2：
K-ZSTZ115-74℃YS表示快速响应直立安装公称流量系数为115，公称动作温度为74℃，热敏元件为易熔合金带防水罩的喷头。
示例3：
EC-ZSTBS161-72℃Y表示边墙型、水平安装，公称流量系数为161.公称动作温度为72℃，热敏元件为易熔合金的扩大覆盖面积酒水喷头。
6要求
整体要求
6.1.1酒水喷头在设计和制造上应保证其不能被轻易调整、拆卸和重装。6.1.2按7.2规定的方法测得的每只洒水喷头的质量与其制造商声明质量的偏差不应超过声明质量的5%。
6.2接口螺纹
洒水喷头的接口螺纹应符合GB/T7306.2的规定6.3外观与标志
应符合下列要求：
酒水喷头的外表面应均匀一致，无明显的磕碰伤痕及变形，表面涂、镀层应完整美观；a
b）酒水喷头在其溅水盘或本体上至少应标记型号规格、制造商的名称（代号）或商标、生产年代、认证标记（如获得了认证)等：
GB5135.1—2019
对于边墙型洒水喷头，还应标明水流方向；隐蔽式酒水喷头的装饰盖板上应标有不可涂覆的标记；d)
所有标记应为永久性标记且标志正确、清晰。6.4
密封结构要求
酒水喷头出水口的密封不应使用橡胶密封件6.5
5水压密封和耐水压强度性能
6.5.1按7.3.1规定的方法进行试验，洒水喷头在整个试验过程中应无渗漏。6.5.2按7.3.2规定的方法进行试验，洒水喷头应无变形或破坏。6.6流量系数
6.6.1洒水喷头的流量系数K按式（1)计算：Q
式中：
P———洒水喷头人口处压力，单位为兆帕（MPa)；Q
酒水喷头的流量，单位为升每分（L/min）。.（1)
6.6.2按7.4规定的方法进行试验，酒水喷头流量系数K的任一测量值和平均值均应符合表3的规定。
表3流量系数范围
公称流量系数K
6.7布水性能
公称流量系数为57、80、115的喷头流量系数范围
109~121
159~166
195~209
干式酒水喷头流量系数范围
106~124
145~177
6.7.1.1非边墙型喷头按7.5.1.1规定的方法进行试验.应符合表4的规定6.7.1.2边墙型喷头按7.5.1.2规定的方法进行试验，应打湿喷头所在墙下方距溅水盘1.22m以下的全部墙面并符合表5的规定。
6.7.2公称流量系数为161、202的下垂型和直立型喷头喷头按7.5.2规定的方法进行试验，应符合表6的规定6.7.3EC喷头
6.7.3.1非边墙型EC喷头在试验室的1/4空间进行布水试验，边墙型EC喷头在试验室的一半空间进行布水试验。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
