标准号：GB 50052-2009
标准名称：供配电系统设计规范
英文名称：Code for design electric power supply systems
标准格式：PDF
发布时间：2009-11-11
实施时间：2010-07-01
标准大小：12.7M
标准介绍：本规范共分7章，主要内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电 修订的主要内容有：
1.对原规范的适用范围作了调整；
2.增加了“有设置分布式电源的条件，能源利用效率高、经济合理时”作为设置自备电源的条件之一；“当有特殊要求，应急电源向正常恵源转换需短暂并列运行时，应采取安全运行的措施”；660V等级的低压配电电压首次列入本规范；
3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改 1.0.1为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全、供电可靠、技术先进和经济合理，制定本规范。
1.0.2本规范适用于新建、扩建和改建工程的用户端供配电系统的设计。
1.0.3供配电系统设计应按照负荷性质、用电容量、工程特点和地区供电条件，统筹兼颐，合理确定设计方案。
1.0.4供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。
1.0.5供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品
1.0.6本规范规定了供配电系统设计的基本技术要求。当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.7供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准的规定
标准名称：供配电系统设计规范
英文名称：Code for design electric power supply systems
标准格式：PDF
发布时间：2009-11-11
实施时间：2010-07-01
标准大小：12.7M
标准介绍：本规范共分7章，主要内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电 修订的主要内容有：
1.对原规范的适用范围作了调整；
2.增加了“有设置分布式电源的条件，能源利用效率高、经济合理时”作为设置自备电源的条件之一；“当有特殊要求，应急电源向正常恵源转换需短暂并列运行时，应采取安全运行的措施”；660V等级的低压配电电压首次列入本规范；
3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改 1.0.1为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全、供电可靠、技术先进和经济合理，制定本规范。
1.0.2本规范适用于新建、扩建和改建工程的用户端供配电系统的设计。
1.0.3供配电系统设计应按照负荷性质、用电容量、工程特点和地区供电条件，统筹兼颐，合理确定设计方案。
1.0.4供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。
1.0.5供配电系统设计应采用符合国家现行有关标准的高效节能、环保、安全、性能先进的电气产品
1.0.6本规范规定了供配电系统设计的基本技术要求。当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.7供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准的规定
标准图片预览
标准内容

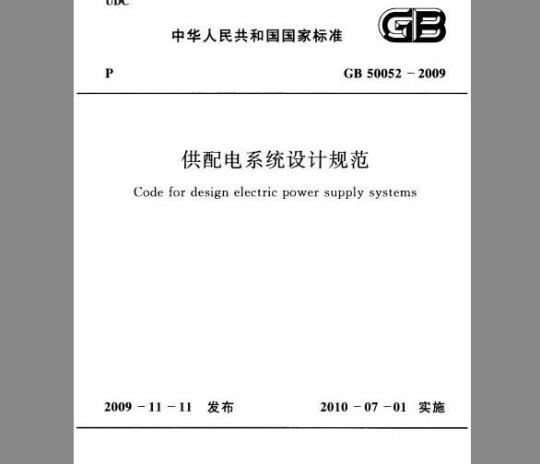

中华人民共和国国家标准
GB 50052 - 2009
供配电系统设计规范
Code for design electric power supply systems200911—11发布
2010－07—01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
供配电系统设计规
Cade:Fardesign electricpower supply systemsGB 50052 - 2009
主编部门中国机械工业联台会
批推部1：中华人民共和国代房和城乡建设部施行日期2℃至0年7月1月
中国计划出版社
中华人民共和国住房和城乡建设部公告第437号
关于发布国家标准《供配电系统设规范》的公告
现批雅“供配电系统设计规范多为国家标雅·编号药8350052：2009，白2010年7月1日起实施。其中，第3.0.13.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。供配电系统设期范B50052一95质时废证：本规范出我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二00九年十月十月
本规范是根据原建设部关于印发（一二二年虑下程建设国家标准制订、修订计划>的通知》（建标2002门85号）要求，出中国联合工程公可会同有关设计研究单位并向修订先的，在修订过程中，规范修订组在班究原舰范内容后，经广泛调查研究，认真总结实践经验：并参考了关国际标准和国外先进标难，先后家成广初搞、征求意见稿、送审和报批稿等除段，最后经有关部门审查定稿，
本规范共分了章，主要内容包括：总则：术语，负荷分级及供电费求，电源及供电系统，电卡选择和电能质量，无功补偿，低压配电等
修订的士要内容有：
1.对原规范的适用范患作广调整：2，增加了“有设置分布式电源的条件，能利用效率高、经济合理时作为设置自备出源的条件之“当有特殊要求，应急电源向正常·包源转换需短新并列运行时，应取安全运行的播施”：60等级的低压配电电压首次列人本规范：3，对保留的各章所涉及的要技术内容也进行广补充完馨和必要的修收
本规范巾以墨体学标志的条文为强制性文，必须严格执行：本规范由住房和城乡建设部负责管理和刘强制性条文的解粹，中国机械工业联会会负责Ⅱ常管理工作，国联合工程公司负贵具体技术内容的解释。本规范在执行过程中：各单使注意总结经验，积累资料随时将有关意购种有关资料寄送牟中国联分工释公可（地址渐汀.省杭州市石桥路338号，邮政编码：310022，E-mail1
[email protected]或[email protected]），以供今后修订时参考。
本规范组织单位、主编单位、参编单位、主要起草人和主要审意人员名单：
组织单位：中国机械工业勘察设计协会主编单位：中国联合工程公司
参编单位：中国寰球工程公司
中国航空工业规划设计研究院
中国电力工程颐同集团西北电力设计院中建国际(深圳)设计顾问有限公司主要起草人：吕适翔陈文良陈济良熊延高风荣陈有福钱丽辉丁杰马普站徐辉
主要审查人员：田有连杜克俭钟景华主英陈众励李道本曾 涛张文才 高小平杨 彤李平
负荷分级及供电要求
电源及供电系统
电压选择和电能质置
无功补偿·
低压配电·
本规范用词说明
引用标准名录
附·条文说明
General provisions
TerrmswwW.bzxz.Net
Contentss
Load classification arnct power supply recuiretriemPowersourceand power supply systemVoltage selection and quality of elcctric energyReactive power compensation
LVdistribution
Explanation of wording in this codeList ol quoled statidards
Addition:Explanation of pravisicns2
1总则
1，0.1为使供配电系统设计贯彻执行国家的技和经济政策，做到保障人身安全、供电可靠、技术先进和经济合理，制定本规范。1.，2本规范适用于新建、扩建和改建丁程的用户端配电系统的设计
1.0.3供配电系统设应按照负荷性质用电容量，工程特点和地区供电条件，统筹兼顾，合理确定设计方案。104供配中亲统设计施根据干程特点，规模利发展规划，做到远近期结合在满足近期使用要求的同时，兼顾末米发展的需要，1.05供配电系统设计应深讯符食国家现行有关标雅的高效出能、环保、全、性能先进的电气产品。1.0.6本规范规定了供配电系统设计的基本技术要求。当本规范与国家法律，行政法规的规途相抵触时，应接函家法律，行政法规的规定执行。
1.0.7供配电系统设计除成遵守本规范外，尚应符合国家现行有关标的规定。
2术语
2.0.1一级负荷中特别重要的负荷vital loard in first grade load中断供电将发生中毒、爆炸和火炭等情况的负荷，以及特别重场所的不充许中断供电的负荐。2.0.2双重电源duplicate supply个负荷的电源是由两个电路提供的，这两个电路就安会供市育被认为是万相独立的。
2.0.3诚急供电系统（安全设施供电系统）tems for safety services
electric supply sys-
用来维持电气设备和电气装置运行的供电系统，主要是：为了人体和家畜的健康和安全，和/或为避免对环境或其他设备造成损失以符合国家规范要求：
法：供电系统包括电源和连接到电气设备端子的电气国踏：在某些场合·它也可以包括设备：
2.0.4府急电源（安全设施电源）ices
electric source for safety ser用作应急供电系统组戒部分的电源。2.0.5备用电源
slznd-bhy electrie source
当正常电源断电时，电于非安全原因用来能荐电气装置惑基某些部分所需的电源，
2.t.6分布式电源distrihuted generation分布式电源要是指布置在电力负荷附近，能源利用效率高与环境兼容，可提供电，热（冷）的发电装置，如微型燃气轮机，太阻能光伏发电.燃料电池、风力发电和生质能发电等，2..7逆调压方式
inversr voltage rcgulatian mado逆调压方式就是负荷大时电网电压尚高调，负荷小时电网电压可概调，以补偿电网的电压损失。2..8基本无功功率basic reactive powet普用电设备按人运行时所翁的最小光功功率。如该用电设备有空载运行的可能，如基本无功功率即为其空载无功功率。如其最小运行方式对轻负衙运行，则基本无功功率为在此轻负荷情况下的无功功率。
isolator
2.0.9隔离中器
在执行工作，维修，故障测是或更换设备之前，为人提供安全的电器设备。
TNsystem
2..10TN系统
电力系统有·点真接接地电气装置的外露可导电部分过保护线与该接地点相连接。根据中性导体（N）和保护导体（P）的配置式，T系统可分为如下类：
1TN-C 系统,整个系统的 N,PE线是合一的。2TN-C-S系统.系统中有一部分线路的N、PE线是合一的，3TN-S系统，整个系统的V、PF线是分元的。2.0.11TT系统TT systr:m
电力系统有一点直接接地：电气装置的外露可导电部分通过保护线接至与电力系统接地点无关的接地搬2. 0.12IT系统
IT system
电力系统与大地问不直接连接，电气装置的外麟可导电部分通过保扩接地线与接地极莲接：
3筑狗分级及供电要求
3.心.1电力负荷应概据对供电可靠性的要求及中断供电在对人息安全、经济损失上所适成的影响程度进行分级，并应符合下列规定：1符合下刻情况之一时，应现为一数负荷。1中断供电将造成人身伤害时。
2中断供电将在经济上造成大损失时。3中断供电将彩响要用电单位的正常工作。2在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不充许中断供电的负荷，应视为一级负荷中特别要的负荷。3符合下列情说之一时应视为二级负荷。11中断供电将在经济上造成较大损失时。2中断供电将彩响较重要用电单位的正常工作。4不属于一级和二级负荷者应为三级负荷。30.2一级负荷应由双量电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
3，3一级负荷中特别重要的负荷供电，应符合下列要求：1除应由双重电源供电外，尚应增设应急电源，井产禁将其他负荷接入应急供电系统。
2设备的供电电源的切换时间，应满足设备充许中断供电的要求。
3.0.4下列电源可作为成急电源：1
独文于正常电源的发电机组
2供电网络中独立丁正常电源的专旧的绩电线路，3蓄电池。
4十电池。
3.0.5感急电源应根据充许中断供电的时而选择：并虚符合下列规定：
1允许中断供电时间为15s以上的供电，可选用快速白底动的发电机组：
2自投装置的动作时间能满足允许中断供电时间的，可选用带有自动接人装置的独立厂止常电源之外的专用馈电线路。3充许中断供电时间为毫秒级的供电，可选用蓄电池静正型不间断供电装置或柴油机不问断供电装置。306应急电源的供电时问应接生产技术小要求的允停车程时间确定：
3.0.了一级负荷的供中系统，宜由两回线路供电，在负荷较小或地区供电条件困难时，一级负荷可由一回6kV及以上专用的架空线路供电。
3.0,8各级负荷的备用电源设置可根据用电需要确定。3.0.9备用电源的负荷严兼接入应急供电系统。
