GB 14102-2005
基本信息
标准号:
GB 14102-2005
中文名称:防火卷帘
标准类别:国家标准(GB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:1309195
相关标签:
防火
卷帘
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号:GB 14102-2005
标准名称:防火卷帘
英文名称:Fire resistant shutter
标准格式:PDF
发布时间:2005-04-22
实施时间:2005-12-01
标准大小:1.41M
标准介绍:本标准规定了防火卷帘的定义、分类、要求、试验方法检验规则、标志、包装、运输和贮存。
本标准适用于工业与民用建筑中具有防火、防烟功能的防火卷帘。本标准规定的无机纤维复合防火卷帘仅适用于室内干燥通风的场所。
本标准代替GB14102-1993《钢质防火卷帘通用技术条件》,与GB14102-1993相比主要变化如下:
标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》;
加了术语和定义(见第3章);
增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符号(见4.2);代号中增加了示例(见4.3)
取消了按安装位置和安装型式分类,增加了按帘面数量和启闭方式分类,将耐火时间分类的四个表合为一个表(1993版的表2、表3、表4、表5,本版的表4);增加了对无机纤维复合防火卷帘帘面外观质量的要求(见6.1.2)将材料与零部件分两条编写,并将帘板、导轨、门楣、座板等归为零部件一条(1993版5.4、5,5、
5.6、5.7、5.8、5.9、5.10、5.11、5.12,本版的6.2、6.3);增加了对无机纤维复合防火卷帘帘面的要求(见6.3.3)
标准内容

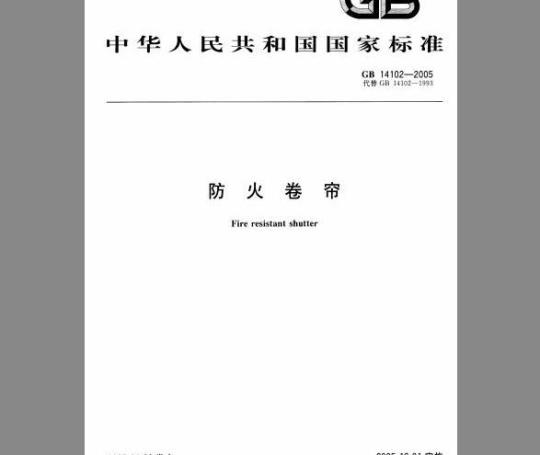

ICS 13.220.20
YikAa-cJouakAa
中华人民共和国国家标准
GB14102—2005
代替GB141021993
防火卷帘
Fire resistant shutter
2005-04-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
YHiKAa-eJouaKAa
本标准第 6 章和第 8 章为强制性内容,其余为推荐性内容。GB14102-2005
本标准代替GB14102-·1993钢质防火卷帘通用技术条件\,与GB14102—1993相比主要变化如下:
标准名称“钢质防火卷帘通用技术条件修订为防火卷帘》:一增加了术语和定义(见第3章);增加了尤机纤维复合防火卷帘利特级防火卷帘的名称、符号(见4.2);代号中增邯了示例(现4.3);
取消了按安装位置和安装型式分类,增加了按帘面数量和启闭方式分类,将耐火时间分类的四个表合为个表(199版的表2、表3、表4、表5.本版的表4)一增珀了对无机纤维复合防火恶帘审而外观质量的要求(见61.2):.将材料与零部件分两条编写.并将帘板、导轨、门帽、座板等归为零部件一条(1953版5.4、.5,5.5.5.7、5.3.5.9.5.10.5.11、5.12,本版的6.2.6.3);增加了对无机纤维复合防火卷帝帘面的要求(见6.3.3):~~取消了对帘板真线度的要求(:993版5.6.3):修改了帘被尺寸允许偏差和串接后的摆动角度1093版5.55.6.1,本版6.3.1、6.3.2.1):增加了对侧向防火卷帘导轨的要求(见6.3.4.3)…-增加了导软和门帽防烟装置的示意图(见图3、图4)·一增加了对卷轴的要求见 6. 3.7:3,6. 3. 7.4) :增而了向和水平卷启期平均速度的要求见6,4.5):…--修改了垂直卷帘启闭的平均速度和自重下降速度(1993版5.10.2,本版6.4.5)修改「卷门机、电器安装,增加了规范性附录A\防火卷帘用卷门机要求和试验方法”和规范性附录B防火卷帘用控制箱要求和试验方达\(:393版5.11、5.12.本版附录A、附录B):\·修改「噪声、防烟性能、耐火性能的要求.培加了性能要求(1993版5.3、5.13、5.15,本版6.4)取消广钢质防火卷帘与墙体的安装婴求(1:93度5,16);一一调整了试验方法·音的排顺序,修收了试验方法的内容(见第了章);-.-.修改检验数量及判定规则(1993版7.2.2.本版8.3)。木标推附录 A、录 B都是规范性附求。本标准出中华人民共和国公安部消防局提出。本标准出全国消防标推化技术委员会第八分技术委员会出口。本标雄由公案部天津消防研所负起草本标推参加起草单位:北京英特莱科技有限公问。本标准主要起草人:解凤兰、张相会、吴海江、韩庆发、刘晓慧、白淑英、张伟。本标准于1993年首次发布
(bzxzw.com)
1范围
YKA-cJouaKA
防火卷帘
GB 14102—2005
本标准规定了防火卷帘的定义,分类、要求,试验方法,检验规卿,标志,包装,运输和贮存。本标准适用于工业与民用建筑中具有防火、防烟功能的防火番帘。本标准规定的无机纤维复合防火卷仅适用于室内干燥通风的场所。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然面,鼓励根据本标推达成协议的备方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1243短节距传动用精密滚子链和罐轮((GR/T1243-1997,VIS0606:1994)CB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批抽样检验计划(GB/T 2828.1—2003,1SO 2859-1:1999.1DT)GB/T3923.1纺织品织物拉伸性能第1部分断裂强力和断裂伸长率的测定条样法(GB/T 3923. 1-—1997,neq IS0/DIS 13934-1 : 1994)GR4717—1993火宽报警控制器通用技术杂件GB/T5454纺织品燃烧性能试验氧指数法((FB/T5454—1997,ncISO4589:1984)GB/T5455纺织品燃烧性能试验垂直法GB/T5464建筑材料不燃性试验方法(GB/T5164—1999.idtISO1182:1990)GB/T7633门和卷帘的耐火试验方法(GB/T7633—1987.eqV1SO3008:1976)G138621-1997建筑材料燃烧性能分级方然B9969.1.业产品便用说明·书总则GB/T[4436业产品保证文件总则
GB15930—1995防火阀试验方法
3术语和定义
下列术语和定义适用于本标准。3. 1
钢质防火卷帘steel fire resistant shutter指用钢质材料做帘板、导轨、座板、门、箱体等,并配以卷门机和控制箱所组成的能符合耐火完整性要求的卷帘,
无机纤维复合防火卷帘minealfibrecomposttusfireresistantshutter指用无机纤维材料做帘面(内配不锈钢丝或不锈钢丝绳),用钢质材料做夹板,导轨、座板、门帽、箱体等,并配以卷门机和控制箱所组成的能衍合耐火完整性要求的卷帘。3.3
特级防火卷帘special type flre resistant shutter指用钢质材料或无机纤维材料做面,用钢质材料做导轨、座板,夹板、门梢、箱体等,并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。万
(bzxzw.com)
GB14102—2005
HKA-cJouaKAa
4结构示惠国、名称符号、代号
4. 1结构示意围
结构示意图及各零部件名称见图1。3
一帘面;
2——座板;
3—导轨;
4支座·
5—卷轴;
6箱体;
限位器:
卷门机:
手动拉链;
控制箱(按钮盒),
避温、感烟探器。
图1防火卷帘结构示惠图
让:防火卷帘的结构有多种形式,此图假是示例4.2名称符号
4.2.1钢质防火卷帘的名称符号为(1,4.2.2光机纤维复合防火卷帘的名称符号为WFJ。4.2.3特级防火卷帘的名称符号为TF。(bzxzw.com)
4.3代号
防火卷帘的代号表示为
HKAa-cJouaKA
注1,防火卷帘的帘面数盘为一个时,代导中帘面间距无要求。耐风压强度(见表 1)
帘面间距,mm
窈面数量(见表2)
启闭方式(见表3)
耐火极限(见表4)
洞口高度,cm
洞口宽度,cm
-防火卷帘的名称符号
注2,防火差帘为无机纤维复合防火卷帘时,代号中耐风压强度无要求。注3:钢质防火卷帘在案内使用,无抗风玉要求时,代号中耐风压强度无要求。GB 14102—2005
注 4:持级防火偿帘在名称符号后媚字母G,W、S和 Q,表示特级防火卷帘的结构特征。其中C表示帘面由钢质材料制作:W表示带面由无机纤维材料制作;S表示帘面两侧带有独立的闭式自动喷水保护;Q表示帘面为其他结构型式。
示例1:GFJ-300300-F2-C-D-8么 表示漏口宽度对 300 cm,高度为 300 cm,耐火极限不小于 2. 00 h,启闭方式为垂直卷,帘面数盘为一个,耐风压强度为80 型的钢质防火卷帘。示例 2 TFJ(W)-300300-TF3-C,-S240 表示帘面由无机纤维制造,洞口宽度为 300 cm,高度为 300 cm,耐火极限不小于3.00h,肩闭方式为垂直卷,帘面数量为两个,帘面间距为240mm的特级防火卷帘。4. 4防火卷帘规格(洞口尺寸)
防火卷希规格用洞口尺寸(洞口宽度×洞口高度;单位ctn)表示。5分类
5. 1按耐风压强度分类见表 1。麦1按耐风压强度分类
5.2按帘面数分类见表2。
表2按帘面数量分类
(bzxzw.com)
耐风压强度/Pa
帘面数盘
GB14102—2005
HKAa-cJouaKAi
5.3按启闭方式分类见表3。
表3按启闭方武分类
5.4按耐火极限分类见表4.
钢质防火卷帘
钢随火防州卷府
无机纤维复会防火卷帘
无机纤维复合防火、防烟卷帘
特级防火卷帘
6要求
6.1外观质盘
名称符号
按耐火极限分类
启闭方式
垂育巷
侧向卷
水平卷
耐火极限/h
帘面微烟量
m'/(m2min)
6.1.1防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸,锤衰、毛刺、孔洞等缺陷。其表面应做防锈处理,涂层,镀层应均勾,不得有斑剥、流尚现象。6.1.2防火卷帘无机纤维复合帘面不应有斯裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱谢度明显不匀及色差等缺降;夹板应平直,夹持应牢固,基布的经向应是帘面的受力方向,帘面应美观、平直、整洁。6.1.3相对运动件在切割、弯曲,冲钻等加工处不应有毛刺6.1.4各零部件的组装、排接处不应有错位,焊接处虑牢固,外观应平整,不应有夹渣、漏焊、疏松等现象。
6. 1.5所有紧固件应紧牢,不应有松动现象。6.2 材料
6.2.1无机纤维复合防火卷帘使用的原材料应符合健康、环保的有关规定,不应使用国家明令禁止使用的材料。
6.2.2防火卷帘主要零部件使用的各种原材料应符合相应国家标准或行业标推的规定。防火卷帘主要零部件使用的原材料厚度宜采用表5的规定6.2. 3
表5原材料厚度
零部件名称
原材料厚度
单位为毫米
曾通型帘板厚度≥1.0;复合型帘板中仟一帘片厚度≥0.823.0
零部件名称
HKAa-cJouaKA
表5(续)
注:复合型导轨和座板的呼度可采用叠加法让算,原材料厚度
理型≥1.5;外露型≥3. 0
GB14102---2005
单位为米
6.2.4无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃的条件下不发生脆裂并应保持一定的弹性;在十50℃条件下不应粘连。6.2.5无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于 GB 8624一1997B1 级(纺织物)的要求,基布的燃烧性能不应低于GB8624—1997A级的要求,6.2.6无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强度经向木应低于600N/5cm,纬尚不应低于300N/5cm。
6.3零部件
6.3.1零部件尺寸公差
防火卷帘十要零部件尺寸公差应符合表6的规定。表 6主要零部件尺寸公差
主要零部件
6.3.2帘板
尺寸公差
6.3.2.1钢质防火卷帘相邻帘板申接后应转动灵活,摆动90\不允许脱落,如图2所示。单位为毫米
钢质防火卷帘帘板两端挡板或防审机构应装配牢国,卷帘运行时相邻帘板动量不应大于6. 3. 2. 2
2mm。
6.3.2.3钢质防火卷帘的帘板应平直,装配成卷帘后,不允许有孔洞或缝隙存在。6.3.2.4钢防火卷帘复合型帘板的两帘片连接应牢固,填充料填灿应充实。GB14102-—2005
6.3.3无机纤维复合帘面
HKAi-cJoGaKAa
图2帘板审接后趣动示意图
6.3.3.1无机纤维复合帘面拼接缝的个数每米内各层累计不应超过3条,且接缝应避免重叠。宿面上的受力缝应采用双线缝制,拼接缝的搭接量不应小于20 mm。非受力綫可采用单线缝制.拼接缝处的搭接量不应小于10 mm,
6.3.3.2无机纤维复合帘面应沿帘布纬向每隔一定的间距设叠耐高温不锈钢丝(绳),以承载帘面的白重;沿帘布经向设置夹板,以保证帘面的整体强度,夹板间距应为300mm500mm6.3.3.3无机纤维复合面上除应装夹板外,两端还应设防风钩。6.3.3.4无机纤维复合帘面不应直接连接于卷轴主.应通过固定件与卷轴相连。6.3.4 导轨
6.3. 4. 1帘面嵌入导轨的深度应符合表7的规定。导轨间距离超过表7规定,导轨间距离每增加1000mm时,每端嵌入深度拉增加10mm6.3.4.2导轨项部应成圆形,以便于卷帘运行。6.3.4.3导轨的滑动面、侧向卷帘供滚轮滚动的导轨表面应光滑、平直,帘面、滚轮在导轨内运行时应平稳顺畅,不应有避撞和冲击现象。表 7 嵌入深度
导轨间距离B
3 000≤B≤5 000
5000≤B<9000
每端嵌人深度
单位为毫米
6,3.4.4单帘面卷帘的两根导轨应互相平行,其平行度误差不应大于5m1m双帘面卷帘小同帘面的导轨也应相互平行,其平行度误差不应大于5 nin。6.3.4.5防火防烟卷帘的导轨内应设置防烟装臀,防烟装置所用材料应为不燃或难燃材料,如图3所示,防烟装置与帘面应均勾紧密贴合,其贴合面长度不应小于导轨长度的80。1
帘面:
防捆装置:
—导轨。
HkAa-cJouakAa
图3导轨防烟装置示意图
GB14102—2005
6.3.4.6导轨现场安装应牢固,预理钢件的间距为 600 mm~1 000 mm。垂直卷卷帘的导轨安装后相对于基础面的垂直度误差不应大于1.5mm/m,全长不应大于20mm。6.3.5门橱
6.3.5.1防火防烟卷帘的门帽内应设置防烟装置,防烟装置所用的材料应为不燃或难燃材料,如图 4所示。防烟装置与帘面应均匀紧密贴合,其贴合面长度不应小于门长度的80%,非贴合部位的缝隙不应大于2 mm
6.3.5.2门现场安装应牢固.预埋钢件的间距为600mm~1000mm。6. 3. 6座板
1-—-- 面 ;
2-防烟装置:
3-—导轨;
4...门相。
图4门防烟装置示意图
6.3.6.1座板与地面应平行接触应均勾。座板的刚度应大于卷帘帘面的刚度。座板与帘面之闻的连接应牢固。6. 3. 6.2
GB 14102—2005
6.3.7传动装量
HiKAa-eJoGaKAa
6.3.7.1传动用滚子链和链轮的尽寸,公差及基本参数应符合GB/T1243的规定,链条静强度、选用的许可安全系数应大于 4。
6.3.7.2传动机构,轴承,链条表面应无锈蚀,并应按要求加适景滑剂。6.3.7.3垂直卷卷帘的卷轴在正常使用时的挠度应小于卷轴长度1/4006.3.7.4侧间卷卷帘的卷轴安装肘应与基磁面垂直。垂直度误差应小于1.5mn/m。余长应小于5mmwwW.bzxz.Net
6. 3. 8卷门机
防火卷帘用卷门机应是经国家消防检测机构检测合格的定型配套产品,其性能应符合附录A的规定。
6. 3. 9 控制箱
防火卷帘用控制箱应是经国家消防检测机构检测合格的定型配套产品,其性能应符合附录B的规定。
6.4性能要求
6.4. 1耐风压性能
6.4.1.1钢质防火卷帘的帘板应具有一定的耐风压强度。在规定的荷载下,帘板不充许从导轨中脱出,其帘板的挠度应符合表8的规定。6.4.1.2为防止帘板脱轨,可以在帘面和导轨之间设置防脱轨装置。6.4.2防烟性能
6.4.2.1防火防烟卷帘导轨和门的防烟装置应符合6.3.4.5、6.3.5.1的规定。6.4.2.2防火防烟卷帘帘面两侧差压为20Pa时,其在标准状态下(20℃,101325Pa)的漏烟量不应大于0.2m/(m-min).
6.4.3运行平稳性能
防火卷帘装配完毕后,帘面在导轨内运行应平稳,不应有脱轨和明显的倾斜现象,双帘面卷帘的两个帘面应同时升降,两个帘面之间的高度差不应大于50mm。表 8帘板度
耐风压强度/Pa
B≤2.5 m
揽度/mm
注:室内使用的潮质防火卷帘及无机纤维复合防火卷帘可以不进行耐风压试验。6. 4. 4声
防火卷帘启、闭运行的平均噪声不应大于85dB。6.4.5电动启闭和自重下降运行速度B=6 m
垂自卷卷窄电动启、闭的运行速度应为2m/rnin~7.5m/min。其自重下降速度不应大于9.5m/min。侧向卷卷帘电动启、闭的运行速度不应小于7.5m/min。水平卷卷帘电动启、闭的运行速度应为2m/min~7.5m/min,
6.4.6两步关闭性能
安装在疏散通道处的防火卷帘应具有两步关闭性能。即控制箱接收到报警信号后,控制防火卷帘自动关闭至中位处停止,延时5~60s后继续关闭至金闭,或控制箱接第一饮报警信号后,控制防火卷帘自动关闭至中位处停止,接第二次报警信号后继续关闭至全闭。6. 4.7温控释放性能
HiKAa-eJoGaKAa
GB 14102—2005
防火卷帘应装配温控释放装置,当释放装置的感温元件橱围温度达到73℃士0.5℃时,释放装置动作,卷帘依自重下降关闭。
6.4.8耐火性能
防火卷帘的耐火极限应符合表4的规定。7试验方法
7.1外观质量
防火卷帝的外观质盘采用目测及手触摸相结合的方法进行检验。7.2材料
7.2.1防火卷帘使用的主要原材料应其有生产厂方提供的检验单及保质单。原材料撑度采用卡尺测。
7.2.2将无机纤维复合防火卷帘面中的装饰布或基布正反向折叠4次,放入低温试验箱内。调节试验箱内温度至20℃土2℃,保持30tnin±5min后,以不大于5℃/min(不超过5min的平均值)的降温速率使溢度降至一20℃土2℃,在此温度下保持48h后,将装饰布或基布从低温箱中取出,观察其是否脆裂,是否仍保持一定的弹性。将无机纤维复合防火卷帘面中的装饰布或基布正反向折叠4次,放人高温试验箱内。调节试验箱内温度至 20℃ 土2℃,保持 30 min士5 min 后,以不大于 5'C/min(不超过5 min的平均值)的升温速率使温度升至十50℃士2℃,在此温度下保持 48h 后,将装饰布或基布从高温籍中取出,观察其甚否粘连。
7.2.3无机纤维复合防火卷帘帘面中装饰布的燃烧性能按GB/T5454、GB/T5455进行检验;基布燃烧性能按 GB/T5464进行检验。
7.2.4无机纤维复合防火卷帘帘面所用各类纺织物的断裂强度按GB/T3923.1进行检验。7.3零部件
7. 3. 1雾部件尺寸公差
7. 3. 1. 1 钢质防火卷帘帘板长度(L)采用钢卷尺测量-测点为π/2 处。宽度()及厚度(s)采用卡尺量,谢量点为距帘面两端部 50 mm处和L /2处 3点,取乎均值。如图 5 所示。4
图5帝板尺寸公测量亲意图
7.3. 1.2防火卷帘导轨的槽深(a)和槽宽(b)采用卡尺测量,测量点为每根导轨长度的 1/2 处及距其底部200mm处2点,取其平均值。
7.3.2帘板
钢质防火卷帘帘板串接后相邻帘板的摆动量采用直角尺测量,率动量采用直尺或钢卷尺量。装配成帘后的性能采用目测检验。GB 14102—2005
YHiKAa-eJoaKAa
7.3.3无机纤维复合帘面
无机纤维复合帘面拼接缝处的搭接量采用直尺测量,夹板的间跑采用直尺或钢卷尺测量,其他性能采用目测检验。
7.3.4导轨
7.3.4,1防火卷剂而嵌人导轨的深度采用直尺测量,测量点为爵根导轨距其底部200mm处,最较小值。
7.3.4.2导轨的平行度误差采用钢卷尺测量。测量点为距导轨顶部200 mIT处,导轨长度的1/2处及距导轨底部 200 mm处 3点,取最大值与最小值之差,7.3.4.3防火防炳卷帘导轨内防烟装置采用塞尺测氯。当卷帘关闭后,用0.1.mm的塞尺测量帘板或帘面表面与防烟装置之间的缝隙,若塞尺不能穿透防烟装置,表明帝板或帘面表面与防烟装置紧密黏台。
7.3.4.4导轨的垂直度误差采用吊线的方法,用直尺或钢卷尺测量。7.3.4.5导轨的其他性能采用目测检验。7.3.5门棚
防火防烟卷帘门帽内的防烟装置按7.3.4.3的规定进行测量。非贴合部分间果用2.0mm的塞测属。
7.3.6座板
防火帝的座板与地面的平行状态采用日测捡验。7.3.7传动装置
7.3.7.1防火卷帘的传动装置采用月测检验。7.3.7.2垂直卷卷轴的挠度采用精度为士0.1mm的挠度计测量。测量时先将轴用夹具固定在测试椎架上、再施加均布荷载(荷载值等于卷帘帘片重量)于卷轴上,待稳定10min后,测中间挠度值。试验装置如图6所示
重块:
2挑度计,
试件+
火典:
可调架。
图6卷轴挠度测量装置示意图
7.3.7.3侧间卷卷轴的垂直度误差按7.3.4.4的规定进行测量。7.3.8卷门机
防火卷帘用卷门机的各项性能按附录A的规定进行测量,7. 3. 9控制箱
防火卷帘用控制箱的各项性能按附录B的规定进行测量。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
