标准简介
标准号：GB 50084-2017
标准名称：自动喷水灭火系统设计规范
英文名称：Code for design of sprinkler systems
标准格式：PDF
发布时间：2017-05-27
实施时间：2018-01-01
标准大小：8.35M
标准介绍：1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机厍等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理
1.04设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
1.0.5当设置自动喷水灭火系统的建筑变更用途和使用功能时，应校核原有系统的适用性。当不适应时，应按本规范重新设计。
1.0.6自动喷水灭火系统的设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
标准名称：自动喷水灭火系统设计规范
英文名称：Code for design of sprinkler systems
标准格式：PDF
发布时间：2017-05-27
实施时间：2018-01-01
标准大小：8.35M
标准介绍：1.0.1为了正确、合理地设计自动喷水灭火系统，保护人身和财产安全，制定本规范。
1.0.2本规范适用于新建、扩建、改建的民用与工业建筑中自动喷水灭火系统的本规范不适用于火药、炸药、弹药、火工品工厂、核电站及飞机厍等特殊功能建筑中自动喷水灭火系统的设计。
1.0.3自动喷水灭火系统的设计，应密切结合保护对象的功能和火灾特点，积极采用新技术、新设备、新材料，做到安全可靠、技术先进、经济合理
1.04设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
1.0.5当设置自动喷水灭火系统的建筑变更用途和使用功能时，应校核原有系统的适用性。当不适应时，应按本规范重新设计。
1.0.6自动喷水灭火系统的设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

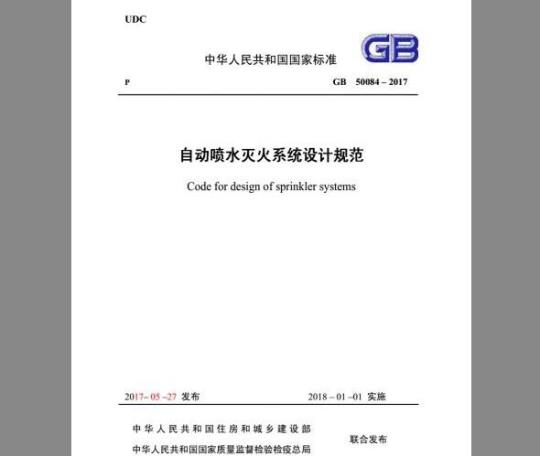

标准图片预览
