QB/T 2259-1996 荧光灯用卤磷酸钙荧光粉 QB/T2259-1996 标准下载解压密码：www.bzxz.net

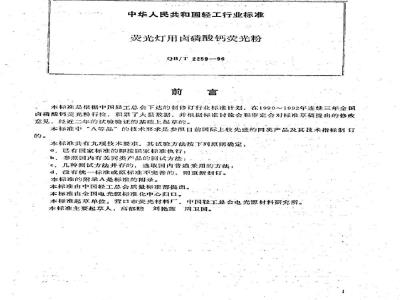

中华人民共和国轻工行业标准
荧光灯用卤磷酸钙荧光粉
QB/T2259—96
本标准是根据中国轻工总会下达的制修订行业标准计划，在1990～1992年连续三年全国卤磷酸钙荧光粉行捡，积累了大量数据，并根据标准讨论会和审定会对标准草稿提出的修改意见，经近二年的试验验证的基础上起草的。的。
本标准中“A等品”的技术要求是参照目前国际上较先进的同类产品及其技术指标制订本标准共有九项技术要求，其试验方法按下列原则确定，a，已有国家标准的即按国家标准执行：b，参照国内有关同类产品的测试方法：c，几种测试方法并存的，选取国内普遍采用的方法：d，没有统一标准或原标准不完善的，则重新制订。本标准的附录A是标准的附录。
本标准由中国轻工总会质量标准部提出。本标准由全国电光源标准化中心归口。本标准起草单位：营口市荧光材料厂，中国轻工总会电光源材料研究所。本标准主要起草人：高郁赔刘艳莲周卫国。范圈
中华人民共和国轻工行业标准
荧光灯用卤磷酸钙荧光粉
QB/T2259—96
本标准规定了荧光灯用肉磷酸钙荧光粉的牌号、等级划分、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于制造普通照明荧光灯用的卤磷酸钙荧光粉（以下简称“荧光粉”）2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4070--83荧光粉通用测试方法荧光粉牌号
GB 407383
GB 5838—86
GB 8761--88
GB10682-89
荧光粉名词术语
氧化、氧化铕粒度分布测定光透沉降法普通照明用管形荧光灯
QB/T2260--96
QB/T 2261-96
3定义
灯用卤磷酸钙荧光粉相对亮度测试方法灯用卤磷酸钙荧光粉发射光谱及色坐标的测试方法本标准采用GB5838中规定的名词术语定义，并补充如下定义。3.1卤磷酸钙荧光粉
由锑或锑、锰激活的，具有氟氮磷灰石晶体结构的，在253.7nm紫外线激发下，可发出荧光的固体粉末物质。
荧光粉的性质、化学组成、牌号及等级划分4.1荧光粉的性质
4.1.1.荧光粉的外观应为白色固体粉末。4.1.2荧光粉在253.7mm紫外线激发下，发出可见光。4.2荧光粉的化学红成式
3Cas(PO.)2. Ca(F, C1)s,Sb, Mn或3Cas(PO.).,Ca(F,C1).Sb
中国轻工总会 1996-11--15批准2
YYKAONIKAca
1997—07--01实施
4.3牌号及等级划分
4.3.1牌号
QB/T2259—96
本标准规定的荧光粉按其发光颜色为日光色、冷白色、暖白色三种，牌号按GB4073中规定分别为G7，G5和G6。
4.3.2等级划分
按荧光粉的技术参数可分为A等品、B等品和C等品。技术要求
5.1荧光粉应无可见机械杂质。
5.2荧光粉中水分含量应小于或等于0.3%。5.3荧光粉的密度（d）应为：3.04g/cm≤d≤3.20g/cm5.4荧光粉在80目/cm尼龙筛网上过筛，应无剩余物。5.5，荧光粉中的水溶性氮化物含量应小于或等于0.003%。5.6荧光粉的粒度分布中，粒径为5～25μm的荧光粉重量百分比的等级划分，应符合表1的规定。
表1，荧光粉的粒度分布
w/wa(%)
A等品
粒度为5~25nm的荧光粉重量，WoB等品
80~<90
全部荧光粉重量。
荧光粉粒度分布中的中心粒径（D5。）的等级划分应符合表2的规定。表2荧光粉粒度分布的中心粒径
Dso(μm)
A等品
B等品
>i3~≤14.5
C等品
C等品
荧光粉在253.7nm紫外线激发下，其相对亮度（B）的等级划分应符合表3的规定。表3荧光粉相对亮度
A等品
注：湿法生产的荧光粉相对亮度（B)应大于或等于90%。5.9
C等品
荧光粉在253.7nm紫外线激发下，其色坐标的等级划分应符合表4的规定。3
QB/T2259--96
荧光粉色坐标
A等品
X=0.330±0.003
Y=0.360±0.003
X=0.398±0.003
Y=0.403±0.003
X=0.470±0.003
Y=0,430±0.003
标准荧光粉详见附录A（标准的附录）。6，试验方法
6.1荧光粉可见机械杂质
B等品
X=0.330±0.004
Y=0.360±0.005
X=0.398±0.004
Y=0.403±0.005
X=0,470±0.004
Y=0.430±0.005
荧光粉可见机械杂质试验应按GB4070中第2章的规定进行。6.2荧光粉中的水分含量
6.2.1试验的原理
C等品
X=0.330±0.005
Y=0,560±0.007
X=0,398±0.005
Y=0.403±0.007
X=0.470±0.005免费标准bzxz.net
Y-0.430±0.007
荧光粉的样品经烘干至恒重后，失去的重量与原样品重量的百分比，即为荧光粉的水分含盘。
6.2.2试验设备
a．感量为0.001g的分析天平：
b.电热恒温干燥箱：
.e.表面址：
d.丰燥器。
6.2.3试验步骤
将洁净的表面Ⅲ烘干至恒重后称重Wi，然后将10土1g的待测荧光粉样品望于称重后的表面Ⅲ中：称重W，再将其放入电热恒温干燥箱中，在100~120°C下烘至恒重后，取出放在干燥器中，冷却至室温后再称重W3，按式（1）计算。W:W.x100%
水分（%）=
式中，W-表面m重量，g：
W-烘干前样品与表面Ⅲ的总重，g；W.-—烘干后样品与表面血的总重：g。6.3荧光粉的密度
荧光粉的密度试验应按GB4070中第3章的规定进行。6.4荧光粉在80目/cm尼龙筛网上的剩余物（1）
称取10g待测荧光粉，放在80目/cm尼龙筛网制成的标准筛里，振荡过筛，直到全部荧TYIKAoNrKAca
光粉通过筛网为合格。
6.5荧光粉中的水溶性筑化物含量QB/T2259—96
荧光粉中的水溶性氯化物含量试验应按GB4070中第1章的规定进行。6,8荧光粉的粒度分布
荧光粉的粒度分布试验应按GB8761或GB4070中第4章的规定进行。6.7荧光粉粒度分布的中心粒径（D5。）荧光粉粒度分布的中心粒径（Ds。）试验应按GB8761或GB4070中第4章的规定进行。
6.8荧光粉在253.7nm紫外线激发下的相对亮度荧光粉在253.7mm紫外线激发下的相对亮度试验应按QB/T2260中的规定进行。6.9荧光粉在253.7nm紫外线激发下的色坐标荧光粉在.253.7nm紫外线激发下的色坐标试验应按QB/T2261中的规定进行试验。7检验规则
7.1荧光粉由制造厂的质量检验部门负责检验。7.2，质量检验部门应从每批产品中随机抽取试验样品，试样不得少于200g。7.3荧光粉应符合本标准规定的所有技术要求，如其中一项或-项以上技术指标不符合本标准规定的技术要求时，均视为不合格品。7.4试验结果不合格时，应从同一批荧光粉中加倍随机抽取试样，逃行复检：复检结果即是最终试验结果。
75，获光粉的等级划分应以各项技术指标中最低指标所对应的等级来确定。7.6每批荧光粉经检验合格后，由检验单位签发合格证，其上注明技术指标、牌号、批号及等级、技术标准编号，并加盖检查员图章。8标志、包装、贮存、运输
8.1荧光粉应装入密封塑料袋与桶（箱）或塑料编织袋中。82荧光粉的外包装桶（箱）或塑料编织袋内应有合格证，在外包装上应印有a）荧光粉名称、牌号，等级；
b）商标：
c）批号：
d)净重：
）制造日期；
f）生产单位。
荧光粉应在于燥，洁净的环境中避光贮存。83
8.4荧光粉贮存期限-般不超过18个月，对超过贮存期限者应重新试验，试验结果符合本标准规定的技术要求时，方可用于生产。8.5荧光粉在运输时应防止雨、需淋袭和剧烈震动。5
附录人（标准的附录）
标准荧光粉的化学组成、性质及牌号A1
标准荧光粉的化学组成、性质及牌号应符合本标准第4章的规定。A2：标准荧光粉的用途
A2,1用于对荧光粉相对亮度的测试。A2.2用作对荧光粉的粒度分布和色坐标试验结果准确性检验的参考样品。A3标准荧光粉的技术要求
A3.1标准荧光粉应符合本标准5.1，5.2，5.3，5.4，5.5各条和5.6，57，5.9各条中A等品的规定。
A3.2由标准荧光粉制成直径为38mm直管形40土0.5W荧光灯的初始光通量应大于或等于24301m。
A3.3由标准荧光粉制成直径为38mm直管形40±0.5W荧光灯的色坐标应符合GB10682中优质品的规定。
荧光粉亮度修正系数的确定
荧光粉亮度修正系数应按式（A1）确定。K:
式中，
一荧光粉亮度的修正系数：
Φ—由标准荧光粉制成直径为38mm直管形40土0.5W荧光灯的光通量，1m；dn
等于2430-1m。
A5标准荧光粉应由国家授权的让量认证单位负确认和提供，每次提供数量不少于100kgYIKAONTKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
