首页 > 档案行业标准(DA) > DA/T 83-2019 档案数据存储用LTO磁带应用规范
DA/T 83-2019

基本信息

标准号: DA/T 83-2019

中文名称:档案数据存储用LTO磁带应用规范

标准类别:档案行业标准(DA)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:1426329

相关标签: 档案 数据 存储 磁带 应用 规范

标准分类号

关联标准

出版信息

相关单位信息

标准简介

标准号:DA/T 83-2019
标准名称:档案数据存储用LTO磁带应用规范
英文名称:Application specification on lto tapes for archival data storage
标准格式:PDF
发布时间:2019-12-16
实施时间:2020-05-01
标准大小:1.79M
标准介绍:1 范围
本标准规定了档案数据存储用LTO磁带的技术要求、选择、条形码标签、使用、保管、运输以及磁带的复制、更新和转换等要求。
本标准适用于各级档案部门及有关单位档案数据存储用LTO磁带的应用和管理。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件
GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T18894-2016电子文件归档与电子档案管理规范 本标准按照GB/T1.1—2009给出的规则起草
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由国家档案局档案科学技术研究所和新锐英诚科技股份有限公司提出本标准由国家档案局归口
技术研究所、新锐英诚科技股份有限公司
本标准起草单位:国家档案局档
本标准主要起草人:王建库、苏涛、刘晓光、李慧明、郭新、史金、王晶、宁倩、杨战捷、周萌

标准图片预览






标准内容

iirKAa~cJouaKAa

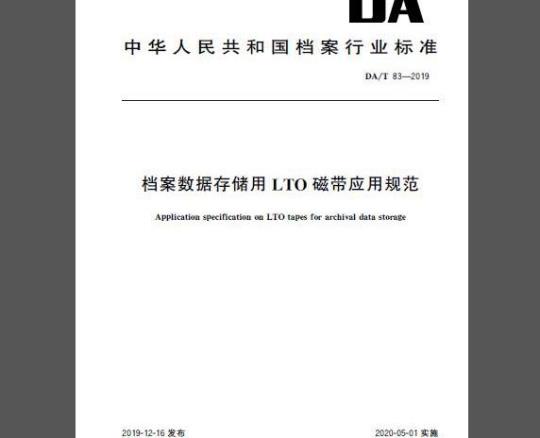

中华人民共和国档案行业标准
DA/T83—2019
档案数据存储用LTO磁带应用规范Application specification on LTO tapes for archival data storage2019-12-16发布
国家档案局发布
2020-05-01实施
DA/T82—2019
iirKAa~cJouaKAa
本标准按照GB/T1.1—2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任,本标准由国家档案局档案科学技术研究所和新锐英诚科技股份有限公司提出。本标准由国家档案局归口。
本标准起草单位:国家档案局档案科学技术研究所、新锐英诚科技股份有限公司。本标准主要起草人:王建库、苏涛、刘晓光、李慧明、郭新、史金、王晶、宁倩、杨战捷、周萌。108
1范围
iirKAa-cJouaKAa-
档案数据存储用
用LTO磁带应用规范
DA/T83—2019
本标准规定了档案数据存储用LTO磁带的技术要求、选择、条形码标签、使用、保管、运输以及磁带的复制、更新和转换等要求。本标准适用于各级档案部门及有关单位档案数据存储用LTO磁带的应用和管理规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1一2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T18894一2016电子文件归档与电子档案管理规范3术语和定义
下列术语和定义适用于本文件。3.1
线性磁带开放协议
LinearTape-Open
一种基于伺服(3.4)系统、硬件数据压缩、优化的磁道(3.3)面和高效率纠错技术,具有线性多通道、双向磁带格式特点的磁带开放协议。3.2
LTO磁带
采用线性磁带开放协议的数据流磁带。注:包括LTO4、LTO5、LTO6、LTO7、LTO8等多种格式参见附录A。3.3
记录磁信号的物理轨迹,与磁带的边沿保持平行。3.4
用于辅助定位记录磁道的专用磁信号通道。注:伺服磁道在出厂时就被写人,一且改变,将会导致磁头定位失败,进而引起数据读写失败。3.5
装载次数
mounts
指磁带被装载到驱动器的次数。109
DA/T83—2019
iiiKAa~cJouaKAa-
写失败总次数total fatalwriteerrors磁带在被写人数据过程中出现不可纠正错误的次数总和。3.7
读失败总次数totalfatalreaderrors磁带在被读取数据过程中出现不可纠正错误的次数总和。3.8
total fatal servo errors
伺服失败总次数
磁带在被定位磁道过程中出现失败的次数总和。3.9
读取重试参数readretriesparameter读取数据过程中出现读取错误后,磁带数据被重新读取的次数与读取数据量的比值注:单位为次/TB。
servo errors parameter
伺服错误参数
读取或写入数据过程中出现磁道定位错误后,磁带被重新定位的次数与读取数据量或写人数据量的比值。
注:单位为次/TB。
批lot
汇集在一起的一定数量的某种产品、材料或服务。GB/T2828.1-2012.定义3.1.13
acceptancequality limit
接收质量限
(验收抽样)可容忍的最差质量水平。[GB/T3358.2—2009,定义4.6.15]4磁带的技术要求
4.1总体要求
档案数据存储用磁带,在达到磁带行业相关标准技术指标的基础上,还应符合4.2的要求,4.2主要技术指标
4.2.1写失败总次数=0。
4.2.2读失败总次数0。
4.2.3伺服失败总次数=0。
4.2.4读取重试参数<5。
4.2.5伺服错误参数<10。
5磁带的选择
磁带格式的选择参见附录B,应保证磁带与驱动器类型相匹配,110
5.2磁带外观完整无损。
iiiKAa~cJouaKAa-
5.3应对磁带进行全检或抽检,各项参数应符合4.2的要求。DA/T83—2019
5.4同一批次的磁带,在写操作时能够明确单盘磁带档案数据明细的,可依据GB/T2828.1一2012的方案进行随机抽样检测。
5.5接收质量限(AQL)的数值应不大于1,按一般检验水平Ⅱ来抽检;根据批量磁带数N,从样本量字码表(见表C.1)确定出样本量字码。5.6根据样本量字码和接收质量限(AQL),从正常检验一次抽样方案表(见表C.2)确定出接收数Ac、拒收数Re以及需要检的样本量n。5.7按系统随机抽样方法确定抽取样本:首先给批中每盒磁带编号1~N,然后确定抽样间隔,若样本量为n.则取N/n的整数部分作为抽样间隔,最后按抽样间隔从批中抽取样本5.8执行上述方法进行抽样检测后,如果所检批样本不合格数未超过接收数Ac.则认为该批磁带合格,但样本中的不合格磁带应废弃。如果所检批样本不合格数达到或超过拒收数Re,则认为该批磁带不合格。
6磁带条形码标签
6.1磁带条形码应符合Code39编码,尺寸规格为高度小于17mm,长度小于等于79mm,参见附录D。
6.2磁带条形码的编码能被读取设备识别。6.3磁带条形码的编码应具有唯一性。6.4磁带条形码标签应粘贴在磁带预留位置,7磁带的使用
7.1使用前应对磁带进行全检或抽检,抽检按照5.4、5.5、5.6、5.7、5.8的规定进行;各项参数应符合4.2的要求
7.2读写操作之前,磁带应在符合第10章要求的工作环境中放置24h以上。7.3磁带可采用追加写人或者一次写人的方式写入数据,单盘磁带的数据量不宜超过标称容量的95%,装载次数应少于400次,
7.4宜采用只读方式存储档案数据。8磁带的保管
8.1磁带人库前应进行全检或抽检,抽检按照5.4、5.5、5.6、5.7、5.8的规定进行;各项参数应符合4.2的要求,装载次数应少于400次。全检时,检测合格的磁带方可保存;不合格磁带不应人库用符合4.2要求的磁带重新写入数据并检测合格后才可保存。
抽检时,如果所检批样本不合格数未超过接收数Ac,则认为该批磁带合格,但抽检样本中的不合格磁带不应人库,用符合4:2要求的磁带重新写人数据,检测合格后该批磁带才可保存:如果所检批样本不合格数达到或超过拒收数Re,则认为该批磁带不合格,应使用符合4.2要求的磁带重新写人数据,检测合格后才可保存。
8.2磁带应在专用库房中保存。保存环境应符合第10章的要求。8.3磁带宜放置于磁带盒中竖放保存,确需堆叠保存的,叠放数量不应超过3盒。8.4宜将磁带存储数据明细表(参见表E.1)打印并且同磁带一同保管,必要时管理员可单独建立磁带111
DA/T83—2019
iiiKAa~cJouaKAa-
离线保存备查表(参见表E.2),或建立信息管理系统,用于磁带介质的查询。8.5磁带出入库应登记备查(参见附录F),并定期盘点。8.6管理员应制定详细检测规划,定期检测磁带,时间周期不宜超过2年。检测方式可选择全检、抽检或与原始数据的比对检查,抽检按照5.4、5.5、5.6、5.7、5.8的规定进行。9磁带的运输
9.1在运输过程中,宜将磁带放置于专用的防潮和防震容器,采用磁屏蔽的容器,磁带距容器外壁至少26mm,采用非磁屏蔽的容器,磁带距容器外壁至少76mm。9.2磁带应牢靠的固定在容器内,应避免磁带在容器内晃动。9.3应避免磁带受到强磁场、光线的影响。应避免磁带受到强烈冲击和重压。9.4
)磁带保存、工作和运输环境要求10
10.1磁带应在表1规定的温湿度条件下保存、工作和运输。表1磁带保存、工作和运输的温湿度要求温度
保存环境
工作环境
运输环境
15℃~24℃
10℃~26℃
4℃~32℃
相对湿度
40%~60%
40%~70%
20%~80%
2磁带保存或工作环境每夜温度波动幅度不应大于士3℃,相对湿度波动幅度不应大于士5%。10.2
10.3磁带与磁场源(永久磁铁、电机、变压器)距离不应少于76mm。10.4保存环境可吸人颗粒物PM10小于0.15mg/m3.菌落总数小于2500cfu/m3。10.5保存环境应远离强热源及有害气体源。磁带的复制、更新和转换
11.1被检测的磁带不符合4.2的要求时,应立即进行复制、更新,或转换至其它存储载体上,并且登记相关管理活动。
11.2磁带复制操作应在生成磁带数据的应用系统中进行11.3保存时间超过10年的磁带,宜进行更新或转换。11.4磁带的复制、更新和转换应符合GB/T18894—2016中10.2的要求。112
iiiKAa~cJouaKAa
(资料性附录)
磁带规格表
表A.1、A.2、A.3、A.4、A.5列出了LTO磁带规格。表A.1
容量(非压缩/压缩)
传输速率(非压缩/压缩)
磁道数量
伺服方式
磁带内存容量
磁带宽度
磁带厚度
磁带长度
容量(非压缩/压缩)
传输速率(非压缩/压缩)
磁道数量
伺服方式
磁带内存容量
磁带宽度
磁带厚度
磁带长度
容量(非压缩/压缩)
传输速率(非压缩/压缩)
磁道数量
伺服方式
磁带内存容量
磁带宽度/12.65mm
磁带厚度
磁带长度
LTO4磁带规格
800 GB(1 600 GB)
最高120MB/s(最高240MB/s)
基于时序的伺服
8160/8192B.内置EEPROM
LTO5磁带规格
1.5TB(3TB)
最高140MB/s(最高280MB/s)
基于时序的伺服
8160/8192B.内置EEPROM
LTO6磁带规格
2.5TB(6.25TB)
最高160MB/s(最高400MB/s)
基于时序的伺服
16352B.内置EEPROM
6.1/6.4μm
DA/T83—2019
DA/T83—2019
容量(非压缩/压缩)
传输速率(非压缩/压缩)
磁道数量
伺服方式
磁带内存容量
磁带宽度
磁带厚度
磁带长度
容量(非压缩/压缩)
传输速率(非压缩/压缩)
磁道数量
伺服方式
磁带内存容量
磁带宽度
磁带厚度
磁带长度
irrKAa~cJouaKAa-
LTO7磁带规格
6TB(15TB)
最高300MB/s(最高750MB/s)
基于时序的伺服
16352B.内置EEPROM
LTO8磁带规格
12TB(30TB)
最高360MB/s(最高900MB/s)
基于时序的伺服
16352B.内置EEPROM
iirKAa~cJouaKAa-
(资料性附录)
磁带与驱动器的兼容性
表B.1给出了磁带与驱动器的兼容性。表B.1
磁带格式
写/读
磁带与驱动器的兼容性
驱动器类型
写/读
写/读
写/读
写/读
写/读
写/读
DA/T83—2019
写/读
iirkAa~cJouaKAa
DA/T83—2019
附录C
(规范性附录)
样本量字码及正常检验一次抽样方案表C.1、表C.2给出了样本量字码、正常检验一次抽样方案。样本量字码
般检验水平
特殊检验水平
91~150
151~280
281~50
5011200
1201320
3201~10000
10.001~35000
35001~150000
150001500.000
500001及以上
irrKAa~cJouaKAa-
DA/T83—2019
18:(05:
r cr 8:
r
PaI a
avar al p
sso2 8
-2171 o1 82
pa ar p aaa a a ar a par ary90 95020 81001 9 90 7020 00
DA/T83—2019
irrKAa~cJouaKAa-
附录D
(资料性附录)
磁带条形码示例
磁带条形码字符部分由八个字符组成。数据带的条形码参见图D.1,前六个字符是由大写英文或阿拉伯数字字符组成的编号位;后两个字符的形式为“LX”,L代表LTO磁带,X代表是磁带型号,一般用阿拉伯数字表示。清洗带的条形码参见图D.2,用CLNXXXNN”表示,CLN为清洗带标识,X编号位,NN为厂商设定位。
K度≤=Y9 MM
XXXXXXLX
高度≤17MM
带型的编号,X为数字
L1O的简写
一大英文和激字字符成,英文为数期类别,字磁带的序号
数据带条形码编码示例
长度~= MIM
CINXXXNN
高度17MM
广商设定位
编号位
措况带标识位wwW.bzxz.Net
清洗带条形码编码示例
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
