标准号：GB 14048.2-2008
标准名称：低压开关设备和控制设备 第2部分：断路器
英文名称：Low-voltage switchgear and controlgear-Part 2: Circuit-breakers
标准格式：PDF
发布时间：2008-09-19
实施时间：2009-06-01
标准大小：28.1M
标准介绍：本部分是《低压开关设备和控制设备》的第2部分，是产品标准它包括了断路器的基本要求和试验
方法。有关断路器的一般要求，如通用名词术语、试验电路、方法在第1部分中规定。本部分必须与第1部分结合使用。《低压开关设备和控制设备》包括：
一GB14048.1低压开关设备和控制设备第1部分；总则
GB14048,2低压开关设备和控制设备第2部分：断路器
GB14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合GB14048.4低压开关设备和控制设备机电式接触器和电动机起动器
GB14048.5低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器
GB14048.6低压开关设备和控制设备接触器和电动机起动器第2部分：交流半导体电动机控制器和起动器
GB/T14048.7低压开关设备和控制设备第71部分：辅助电器铜导体的接线端子排GB/T14048.8低压开关设备和控制设备第72部分：辅助电器铜导体的保护导体接线端子排
GB14048.9低压开关设备和控制设备第6-2部分：多功能电器(设备)控制与保护开关电器(设备)(CPS) 本部分中专门引用的GB14048.1-2006总则中的条款适用于本部分，凡本部分引用总则中的条款、分条款、表、图及附录均冠以GB14048.1-2006,例：GB14048.1-2006中的1.2.3、GB14048.12006中的表4或GB14048.1-2006中的附录A
1.1范围和目的
本部分适用于主触头用来接入额定电压不超过交流1000V或直流1500V电路中的断路器。本部分还规定了带熔断器的断路器的补充要求。
本部分适用于任何额定电流、各种结构型式或各种预定用途的断路器。
用作接地保护的断路器的要求包括在附录B中
电子式过电流保护断路器的附加要求包括在附录F中
用于IT系统断路器的附加要求包括在附录H中
断路器电磁兼容的要求和试验方法包括在附录J中
无过电流保护的断路器的要求包括在附录L中
剩余电流装置模块(无内部电流分断装置)的要求包括在附录M中
断路器附件电磁兼容的要求和试验方法包括在附录N中
瞬时脱扣断路器(ICB)的要求包括在附录O中
作为直接起动器用的断路器的补充要求在适用于低压接触器及起动器的GB14048.4-2003中作为建筑物及类似场所中导线保护用的以及为菲熟练人员使用而设计的断路器的要求在GB10963中规定。

ICS29.120.40
iiKAa~cJouakAa-

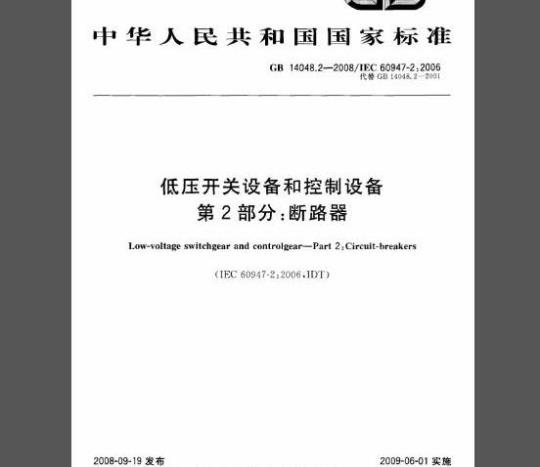

中华人民共和国国家标准
GB14048.2-—2008/IEC60947-2:2006代替GB14048.2—2001
低压开关设备和控制设备
第2部分：断路器
Low-voltage switchgear and controlgear--Part 2:Circuit-breakers（IEC60947-2:2006.IDT）
2008-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施
iiikAa~cJouakAa-
GB14048.2--2008/1EC60947-2:2006目
断路器的特性
产品数据和资料
正常工作、安装及运输条件
结构与性能要求
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D空
附录E（资料性附录）
附录F（规范性附录）
附录G（规范性附录）
附录H（规范性附录）
附录「（规范性附录）
附录K（资料性附录）
附录（规范性附录）
附录M（规范性附录）
附录N（规范性附录）
附录0（规范性附录）
参考文献
断路器与串联在同一电路中的另一台短路保护装置在短路条件下的配合..…41具有剩余电流保护的断路器
单极的短路试验程序
提交制造厂与用户协商的项目
带电子过电流保护的断路器的附加试验功耗·
用于IT系统的断路器的试验程序电磁兼容性（EMC)-——断路器的要求和试验方法标准涉及产品有关的符号汇总
无过电流保护要求的断路器
剩余电流装置模块（无内部电流分断装置）电磁兼容
不包括在附录B、附录F和附录M中附件的附加要求和瞬时脱扣断路器（ICB)·
iiiKAa~cJouaKAa-
GB14048.2-2008/IEC60947-2:2006本部分为条文强制性标准。本部分中7.1.3、7.1.47.2.1、7.2.3、7.3、8.3.3.2、8.3.3.8、8.3.5、8.4及附录B、附录F、附录J和附录N为强制性，其余为推荐性。具有电子过电流保护的断路器的电子控制装置EMC试验甚为重要，必须对电子控制装置生产厂的产品进行EMC试验，如断路器制造厂选用已进行过EMC试验的电子产品，且具有试验报告，则不必重复试验。本部分是《低压开关设备和控制设备》的第2部分，是产品标准，它包括了断路器的基本要求和试验方法。有关断路器的一般要求，如通用名词术语、试验电路，方法在第1部分中规定。本部分必须与第1部分结合使用。《低压开关设备和控制设备》包括：GB14048.1低压开关设备和控制设备第1部分：总则GB14048.2低压开关设备和控制设备第2部分：断路器—GB14048.3低压开关设备和控制设备第3部分：开关隔离器、隔离开关及熔断器组合电器
GB14048.4
低压开关设备和控制设备
—-GB14048.5低压开关设备和控制设备制电路电器
GB14048.6低压开关设备和控制设备动机控制器和起动器
机电式接触器和电动机起动器
第5-1部分：控制电路电器和开关元件机电式控
第2部分：交流半导体电
接触器和电动机起动器
-GB/T14048.7低压开关设备和控制设备第7-1部分：辅助电器铜导体的接线端子排GB/T14048.8低压开关设备和控制设备第7-2部分：辅助电器
铜导体的保护导体接线
端子排
-GB14048.9
低压开关设备和控制设备
器（设备）(CPS)
GB/T14048.10
-GB/T14048.11
GB/T14048.12
第6-2部分：多功能电器（设备）控制与保护开关电第5-2部分：控制电路电器和开关元件低压开关设备和控制设备
第6-1部分：多功能电器转换开关电器低压开关设备和控制设备
低压开关设备和控制设备
第4-3部分：接触器和电动机起动器非电免费标准bzxz.net
动机负载用交流半导体控制器和接触器-GB/T14048.13低压开关设备和控制设备第5-3部分：控制电路电器和开关元件在故障条件下具有确定功能的接近开关（PDF）的要求低压开关设备和控制设备第5-5部分：控制电路电器和开关元件具GB/T14048.14
有机械锁月功能的电气紧急制动装置GB/T14048.15低压开关设备和控制设备近传感器和开关放大器的DC接口（NAMUR）第5-6部分：控制电路电器和开关元件-—接-GB/T14048.16低压开关设备和控制设备第8部分：旋转电机用装人式热保护（PTC）控制单元
本部分等同采用IEC60947-2：2006《低压开关设备和控制设备第2部分：断路器》（英文第四版）。本部分与IEC60947-2：2006的差异：-1.1中关于交流额定电压，IEC规定为不超过1000V，对于交流额定电压1140V的断路器可参照本标准执行，有关断路器的性能等要求由制造厂和用户协商确定：I
iiiKAa~cJouaKAa
GB14048.2-—2008/IEC60947-2:2006一考虑到国情，第3章“分类”中“开启式”不够合理，仍采用惯用名词“万能式”，塑料外壳式又称“模压外壳式”或“塑壳式”；—8.1.2中关于型式试验地点，IEC规定可在制造厂的车间或任何合适的试验室里进行，当我国国家法规另有规定时，按有关规定进行。一-8.3.3.3.2c)2）中关于最大额定控制电源电压，IEC原文为30%，疑有误，更改为35%：一L.1中CBI不能提供电路保护，尤其指过载保护。本部分代替GB14048.2一2001《低压开关设备和控制设备低压断路器》。本部分与GB14048.2—2001的主要区别：一—明确提出断路器须公布冲击耐受电压Ump明确对绝缘材料耐非正常热和火的要求：在主回路中固定导体的绝缘材料其他绝缘材料
一对复位时间进一步明确：
960℃
t不小于3min，实际值应记录在试验报告中，最大复位时间为15min或制造商规定的较长时间，但不超过1h。在此时间内断路器不应被移动，在复位时间内试合闸至少应隔1min；一对电磁兼容提出更高要求：
除电子式过电流保护断路器外，对其辅助元件，如：欠电压脱扣器、分励脱扣器、闭合线圈、远程状态指示器等规定了电磁兼容要求，规定在附录N中；—一在型式试验中，电磁式和电子式脱扣器验证区别对待（见8.3.3.1.2)：一增加附录L、附录M、附录N、附录O：附录L、附录M.附录O规定了三种新产品的要求和试验方法：附录L无过电流保护要求的断路器，简称CBI；附录M剩余电流装置模块（无内部电流分断装置），简称MRCD：附录0
瞬时脱扣断路器，简称ICB：
附录N电磁兼容一—不包括在附录B、附录F和附录M中附件的附加要求和试验本部分的附录A、附录B、附录C、附录F、附录G、附录H、附录J、附录I、附录M、附录N和附录O为规范性附录，附录E和附录K为资料性附录。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189）归口。本部分由上海电器科学研究所（集团）有限公司负责起草。本部分参加起草单位：常熟开关制造有限公司、天津市百利电气有限公司、上海人民电器厂、施耐德电气（中国）投资有限公司、杭州之江开关股份有限公司、浙江正泰电器股份有限公司、苏州万龙集团有限公司、德力西电气有限公司、上海西门子低压断路器有限公司、天正集团有限公司，华通机电集团有限公司、天水二一三电器有限公司、宁波伊尔特智能电器开关有限公司、浙江电器开关有限公司、上海良信电器股份有限公司、通用电气（中国）研究开发中心有限公司、浙江达达电器有限公司、宁波燎原电器集团股份有限公司、人民电器集团有限公司、北京人民电器厂、环宇集团有限公司。本部分主要起草人：万绍尤、陈正馨、顾惠民、赵鹏。本部分参加起草人：管瑞良、刘凤、牟坚、何巍伟、胡雪松、汪泰宇、程玉标、黄蓉蓉、顾立立、王旭川、冯新民、王秀华、阳维龙、邵忠、邵彦奇、冯继锋、赵建平、祝贤定、黄章武、南寅、戴国忠。本部分所代替标准的历次版本发布情况为：-GB14048.21994.GB14048.2—2001.1总则
iiiKAa~cJouakAa
GB14048.2—2008/IEC60947-2:2006低压开关设备和控制设备
第2部分：断路器
本部分中专门引用的GB14048.1一2006总则中的条款适用于本部分，凡本部分引用总则中的条款、分条款、表、图及附录均冠以GB14048.1—2006，例：GB14048.1—2006中的1.2.3、GB14048.12006中的表4或GB14048.1—2006中的附录A。1.1范围和目的
本部分适用于主触头用来接入额定电压不超过交流1000V或直流1500V电路中的断路器。本部分还规定了带熔断器的断路器的补充要求。本部分适用于任何额定电流.各种结构型式或各种预定用途的断路器。用作接地保护的断路器的要求包括在附录B中。电子式过电流保护断路器的附加要求包括在附录F中。用于IT系统断路器的附加要求包括在附录H中。断路器电磁兼容的要求和试验方法包括在附录」中。无过电流保护的断路器的要求包括在附录L中。剩余电流装置模块（无内部电流分断装置）的要求包括在附录M中。断路器附件电磁兼容的要求和试验方法包括在附录N中。瞬时脱扣断路器（ICB）的要求包括在附录O中。作为直接起动器用的断路器的补充要求在适用于低压接触器及起动器的GB14048.4一2003中规定。
作为建筑物及类似场所中导线保护用的以及为非熟练人员使用而设计的断路器的要求在GB10963中规定。
设备（例如电气器具）用断路器的要求在GB17701-2008中规定。对于某些特定用途（例如牵引、轧钢机及船用）的断路器，可作一些必要的特殊规定和补充要求。注：本部分涉及的断路器可配备除过电流和欠压以外的在预定条件下能自动断开的装置，例如逆功率或逆电流断开装置。本部分不涉及在这种预定条件下的动作验证。本部分的目的是规定：
断路器的特性：
断路器在以下情况下应符合的条件：1）正常工作时的动作及性能；
2）过载情况下的动作和性能以及短路情况下包括运行中的配合使用（例如选择性和后备保护的配合)的动作和性能；
3）介电性能。
c）为证明达到上述条件须进行的各项试验和所采用的试验方法：d）断路器上所标明或给定的数据。1.2规范性引用文件
下列文件中的条款通过《低压开关设备和控制设备》的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
iiiKAa~cJouakAa=
GB14048.2—2008/IEC60947-2:2006GB/T2423.4—2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30:2005,IDT)GB/T2423.22—2002电工电子产品环境试验第2部分：试验方法试验N：温度变化(idtIEC60068-2-14:1984)
GB/T2828.1—2003
划(ISO2859-1：1999,IDT)
计数抽样检验程序第1部分：按接收质量（AQL）检索的逐批检验抽样计GB/T2900.18—2008电工术语低压电器GB4824一2004工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法（CISPR11.2003.IDT
GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法（1EC60695-2-10：2000，IDT）第11部分：灼热丝/热丝基本试验方法GB/T5169.11一2006电工电子产品着火危险试验成品
的灼热丝可燃性试验方法（IEC60695-2-11：2000.IDT）GB/T5169.12—2006电工电子产品着火危险试验第12部分：灼热丝/热丝基本试验方法的灼热丝可燃性试验方法（IEC60695-2-12：2000，IDT）GB/T5169.13-2006电工电子产品看火危险试验的灼热丝起燃性试验方法（IEC60695-2-13：2000，IDT）材料
第13部分：灼热丝/热丝基本试验方法材料
GB6829—1995剩余电流动作保护器的-般要求（eqvIEC60755：1992）GB/T7676（所有部分）直接作用模拟指示电测量仪表及其附件GB10963.1-2005家用及类似场所用过电流保护断路器第1部分：用于交流的断路器（IEC60898-1.2002.IDT)
GB10963.2一2003家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器(IEC 60898-2:2000.IDT)
GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.4一2003低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：2000.IDT)
GB16895（所有部分）
建筑物的电气装置
GB16916.1一2003家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部
分：一般规则（IEC61008-1.1996.MOD）GB16917.1一2003家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则（IEC61009-1：1996，MOD）GB17701—2008设备用断路器（IEC60934：2007，JDT）GB17625.1—2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）（IEC61000-3-2:2001,IDT)
GB/T17626.2—2006
GB/T17626.3—2006
2002,IDT)
GB/T17626.4—2008
4.2004.IDT)
GB/T17626.5—2008
2005,IDT)
GB/T17626.6—2008
61000-4-6:2003.1DT)
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术
静电放电抗扰度试验（IEC61000-4-2：2001，射频电磁场辐射抗扰度试验（IEC61000-4-3：试验和测量技术
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-4-试验和测量技术江
浪涌（冲击）抗扰度试验（IEC61000-4-5：电磁兼容（EMC）
试验和测量技术射频场感应的传导骚扰抗扰度（IECiiiKAa~cJouaKAa-
GB14048.2-2008/1EC60947-2.2006GB/T17626.11-2008电磁兼容（EMC）试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（1EC61000-4-11：2004，IDT）GB/T17626.13-2006电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的低频抗扰度试验（IEC61000-4-13：2002.IDT）IEC60068-2-14：1984环境试验一第2部分：试验方法试验N：温度变化修正件1(1986）IEC60947-1：2004低压开关设备和控制设备一第1部分：总则1EC60947-4-1:2000
(2002)
IEC61000-3-2.2001
件2（2004）
IEC61000-3-3:2000
低压开关设备和控制设备机电式接触器和电动机起动器修正件1
电磁兼容（EMC）限值谐波电流发射限值（设备每相输人电流≤16A）修正电磁兼容（EMC）限值额定电流不大于16A设备低压供电系统中电压波动与闪变的限制修正件1(2001）IEC61000-4-3.2002
(2002)
电磁兼容（EMC)试验和测量技术射频电磁场射抗扰度试验修正件1
IEC/TR61000-5-2：1997电磁兼容（EMC)安装和调整导则接地和布线IEC61008-1：1996家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）一般规则修正件1（2002）
IEC61009-1：1996家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）一般规则修正件1（2002）
CISPR11：2003工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法(2004)
CISPR22：2005信息技术设备的无线电骚扰限值和测量方法修正件1（2005）2定义
第1部分：
第1部分：
修正件1
对于本部分涉及到的大部分定义，见GB14048.1—2006中第2章及GB/T2900.18—2008。就本部分而言，应采用下列补充定义。2.1
断路器circuit-breaker
能接通，承载以及分断正常电路条件下的电流，也能在所规定的非正常电路（例如短路）下接通，承载一定时间和分断电流的一种机械开关电器2.1.1
壳架等级framesize
表示一组断路器特性的术语，其结构尺寸对几个电流额定值者相同，壳架等级以相应于这组电流额定值的最大值A表示，在一壳架等级中，宽度可随极数而不同。注：此定义不包含尺寸标准化。2.1.2
结构段construction break
一给定壳架等级断路器之间的结构存在的显著差异，要求进行附加型式试验（见7.1.5）。2.2
带熔断器的断路器integrally-fusedcircuit-breaker由断路器和熔断器组合而成的单个电器，其每相均由一个熔断器与断路器的一极串联而成。3
iiiKAacJouaKAa=
GB14048.2--2008/1EC60947-2:20062.3
限流断路器
current-limiting circuit-breaker分断时间短得足以阻止短路电流达到其预期峰值（否则可达到此峰值）前分断的断路器。2.4
插入式断路器
plug-in circuit-breaker
断路器除有分断触头外，还有一组可分离的触头，从而使断路器可从电路中技出或插人注：某些断路器仅在电源侧为插人式，而负载接线端子一般为接线式。2.5
withdrawable circuit-breaker抽尼式断路器
断路器除有分断触头外，还有一组与主电路隔离的隔离触头，处于抽出位置时，可以达到符合规定要求的隔离距离的断路器。
塑料外壳式断路器moulded-casecircuit-breaker具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。2.7
空气断路器aircircuit-breaker触头在大气压力的空气中断开和闭合的断路器。2.8
真空断路器
vacuum circuit-breaker
触头在高真空管中断开和闭合的断路器。2.9
气体断路器
gas circuit-breaker
触头在除大气或较高压力的空气外的气体中断开和闭合的断路器。2.10
接通电流脱扣器making-currentrelease在闭合操作时，如接通电流超过预定值时，使断路器无任何人为延时断开的脱扣器，而且当断路器处于闭合位置时它不动作。
短路脱扣器short-circuit release用以短路保护的过电流脱扣器。2.12
短延时短路脱扣器short-time delay short-circuit release用于在短延时结束后动作的过电流脱扣器。2.13
报警开关alarmswitch
与断路器联结在一起的仅在断路器脱扣时才动作的辅助开关。2.14
带防止闭合的闭锁装置的断路器circuit-breakerwithlock-outdevicepreventingclosing当规定的条件仍存在时，即使给予闭合命令，也能防止每个触头闭合（即足以通电的闭合）的断路器。
短路分断（或接通）能力short-circuitbreaking（ormaking）capacity在规定的条件下，包括开关电器接线端短路在内的分断（或接通）能力。2.15.1
iiiKAa~cJouaKAa-
极限短路分断能力ultimate short-circuit breaking capacityGB14048.2—2008/IEC60947-2.2006按规定的试验程序所规定的条件，不要求断路器连续承载其额定电流能力的分断能力。2.15.2
运行短路分断能力
service short-circuit breaking capacity按规定的试验程序所规定的条件，要求断路器连续承载其额定电流能力的分断能力。2.16
断开时间
openingtime
GB14048.1—2006中2.5.39适用，并补充如下：对于直接动作的断路器，断开时间开始的瞬间是电流增大到足以导致断路器动作开始瞬间。一对于利用任何形式辅助电源动作的断路器，断开时间开始的瞬间是对断开脱扣器施加或断开辅助电源的瞬间。
注：对断路器而言，“断开时间\通常被称为“脱扣时间”，严格地说脱扣时间是表示断开操作开始的瞬间到断开命令变成不可逆的瞬间之间的时间。2.17
过电流保护配合over-current protective co-ordination两个或多个过电流保护电器串联起来，用以保证过电流选择性保护和/或后备保护。2.17.1
过电流选择性over-currentdiscrimination两个串联的过电流保护电器的一种过电流配合。电源侧保护电器（一般是电源侧，但并非一定是电源侧电器）在有/无另一保护电器的帮助下实现过电流保护，并防止另一个保护电器的过负荷。2.17.2
全选择性total discrimination（total selectivity）在两台串联的过电流保护装置的情况下，负载侧的保护装置实行保护时而不导致另一台保护装置动作的过电流选择性保护。
局部选择性partialdiscrimination（partialselectivity）在两台串联的过电流保护装置的情况下，负载侧的保护装置在一个给定的过电流值及以下实行保护时而不导致另一台保护装置动作的过电流选择性保护。2.17.4
选择性极限电流selectivitylimitcurrent选择性极限电流系指负载侧保护装置总的时间一电流特性与其他保护装置的弧前时间一电流特性（指熔断器）或脱扣时间一电流特性（指断路器）相交的电流坐标。选择性极限电流（见图A.1）是一种电流极限值：一在此值以下，如有两台串联的过电流保护装置，负载侧的保护装置及时完成其分断动作，以防止其上一级保护装置开始动作（即保证了选择性）：在此值以上，如有两台串联的过电流保护装置，负载侧的保护装置可能不及时完成其分断动作而不能防止其上一级保护装置开始动作（即不保证选择性）。2.17.5
后备保护back-upprotection
GB14048.1—2006中2.5.24适用。5
iiiKAa~cJouakAa-
GB14048.2—2008/IEC60947-2:20062.17.6
交接电流
takeover current
GB14048.12006中2.5.25适用，并补充如下：就本部分面言，GB14048.1一2006中2.5.25适用于断开时间≥0.05s串联的二个过电流保护装置。
对于断开时间<0.05s的二个串联的过电流装置可考虑作为配合，见附录A。注：交接电流系指二台串联的过电流保护装置间的最大分断时间--电流特性相交的电流坐标。2.18
新路器的特性
't characteristic of a circuit-breaker表示与分断时间有关的It最大值与预期电流（交流对称有效值）的函数关系（一般为一条曲线），预期电流可至最大值，最大的预期电流是相应于额定短路分断能力及有关的电压的预期电流。2.19
复位时间reseting time
一台断路器过电流脱扣后到其重新达到闭合条件之间经过的时间。2.20
额定瞬时短路电流整定值ratedinstantaneous short-circuitcurrent settingI
使脱扣器无任何人为延时动作的电流额定值。3分类
3.1按使用类别分：
A类（见4.4）
—B类（见4.4）。
3.2按分断介质分，例如：
空气中分断：
一真空中分断；
气体中分断。
3.3按设计型式分.例如：
万能式：
塑料外壳式。
3.4按操作机构的控制方法分，即：一有关人力操作；
一无关人力操作；
一有关动力操作；
一无关动力操作；
一储能操作。
3.5按是否适合隔离分：
适合隔离：
不适合隔离。
3.6按是否需要维修分：
需要维修：
不需要维修。
3.7按安装方式分，例如：
固定式；
插人式：
抽屉式。
iiiKAa~cJouaKAa-
3.8按外壳防护等级分（见GB14048.1—2006中7.1.11）。4断路器的特性
4.1特性概述
断路器的特性必须用下列项目（如适用）表明：断路器的型式（4.2）：
主电路的额定值和极限值（4.3）：使用类别（4.4）；
控制电路（4.5）；
辅助电路（4.6）：
脱扣器型式（4.7）：
内装熔断器（指带熔断器的断路器）（4.8）。4.2断路器的型式
断路器的型式规定如下：
4.2.1极数
如单极、双极三极
4.2.2电流种类
电流种类（交流或直流），交流时的相数和额定频率。4.3主电路的额定值和极限值
GB14048.2—2008/IEC60947-2:2006断路器的额定值应按4.3.14.3.5.4的规定，但不一定规定全部所列举的额定值。4.3.1额定电压
断路器规定有下列额定电压：
4.3.1.1额定工作电压（U。）
GB14048.1-2006中4.3.1.1适用，并补充如下：对于GB14048.1—2006注2a）涉及的断路器：U。一般表示相间的电压。
注1：在加章大和美国，相电压和线电压一般用U。表示。a）对于三相四线中性线接地系统是指相地间电压，包括相间电压（例如277/480V)。b）对于三相三线不接地或阻抗接地系统表示相间电压（例如480V)。用于不接地或阻抗接地系统（IT)的断路器要求按附录H进行附加试验。对于GB14048.1-2006注2b）涉及的断路器：这些断路器要求按附录C进行附加试验。U应表示相间（前面加字母C)电压。注2：根据加拿大和美国目前实践，GB14048.1—2006注2b)项涉及的断路器仅以相电压表示。4.3.1.2额定绝缘电压（U,）
GB14048.1—2006中4.3.1.2适用。4.3.1.3额定冲击耐受电压（Ump）GB14048.1—2006中4.3.1.3适用。iiiKAa~cJouaKAa-
GB14048.2—2008/IEC60947-2:20064.3.2电流
断路器规定以下电流：
4.3.2.1约定自由空气发热电流（Im）GB14048.1—2006中4.3.2.1适用。4.3.2.2约定封闭发热电流（Im）GB14048.1—2006中4.3.2.2适用。4.3.2.3额定电流（I.）
对断路器而言，额定电流就是额定不间断电流（I.）（见GB14048.1一2006中4.3.2.4）.并且等于约定自由空气发热电流（I）。
4.3.2.4四极断路器的电流额定值GB14048.1—2006中7.1.8适用。4.3.3额定频率
GB14048.1-2006中4.3.3适用。
4.3.4额定工作制
作为标准的额定工作制有以下儿种：4.3.4.1八小时工作制
GB14048.1—2006中4.3.4.1适用。4.3.4.2不间断工作制
GB14048.1—2006中4.3.4.2适用。4.3.5″短路特性
4.3.5.1额定短路接通能力（Im）断路器的额定短路接通能力是在制造商规定的额定工作电压、额定频率以及一定的功率因数（对于交流）或时间常数（对于直流）下断路器的短路接通能力值，用最大预期峰值电流表示。对于交流，断路器的额定短路接通能力应不小于其额定极限短路分断能力乘以表2所列系数n的来积见4.3.5.3）
对于直流，断路器的额定短路接通能力应不小于其额定极限短路分断能力。额定短路接通能力表示断路器在对应于额定工作电压的适当外施电压下能够接通电流的额定能力。
4.3.5.2额定短路分断能力
断路器的额定短路分断能力是制造商在规定的条件及额定工作电压下对断路器规定的短路分断能力值。
额定短路分断能力要求断路器在对应于规定的试验电压的工频恢复电压下应能分断小于和等于相当于额定能力的任何电流值，且：对于交流，功率因数不低于表11的规定（见8.3.2.2.4)：—对于直流，时间常数不超过表11的规定（见8.3.2.2.5）。对于工频恢复电压超过规定的试验电压值时（见8.3.2.2.6）则不保证短路分断能力。对于交流，假定交流分量为常数，与固有的直流分量值无关，断路器应能分断相应于其额定短路分断能力及表11规定的功率因数的预期电流。额定短路分断能力规定为：
一额定极限短路分断能力：
额定运行短路分断能力。
4.3.5.2.1额定极限短路分断能力（I）断路器的额定极限短路分断能力是制造商按相应的额定工作电压规定断路器在8.3.5规定的条件8
