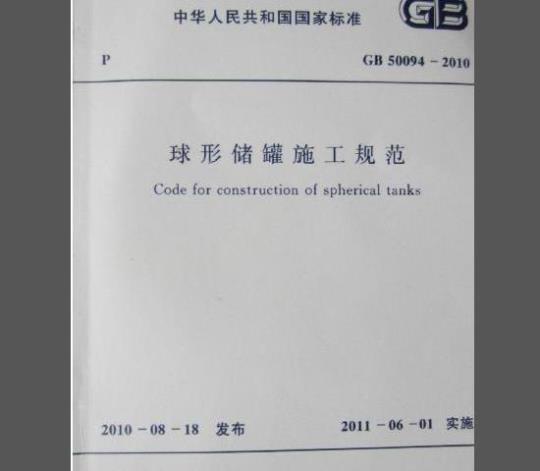

标准号：GB 50094-2010
标准名称：球形储罐施工规范
英文名称：Code for construction of spherical tanks
标准格式：PDF
发布时间：2010-08-18
实施时间：2011-06-01
标准大小：23.3M
标准介绍：本规范共分11章和3个附录。主要技术内容是：总则、术语、基本规定、零部件的检查和验收、现场组装、焊接、焊缝检查、焊后整体热处理、产品焊接试件、耐压试验和泄漏试验、交工资料等。本次修订的主要内容:
1.球形储罐施工及验收工作界面的划分，球形储罐施工单位资质、质量管理体系的要求；有关零部件检查及验收的内容及相关质量要求；
2.组装过程及组装后部分几何尺寸偏差控制要求；
3.焊接材料复验控制指标、焊后几何尺寸控制要求
4.增加了编制焊接工艺指导书的规定和清根后无损检测要求
5.调整了无损检测的检测部位、检测比例、检测时机及合格判定标准；
6.焊后整体热处理温度，热处理过程中升、降温控制点，热电偶布置原则、位置和数量的要求；
7,耐压试验和泄漏试验步骤
8.交工资料表格等 1.0.1为使球形储罐在现场组焊施工中，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用于设计压力大于或等于0.1MPa且不大于4MPa、公称容积大于或等于50m3以支柱支撑的碳素钢和合金钢钢制焊接球形储罐的施工。
本规范不适用于下列球形储罐的施工：
1受核辐射作用的球形储罐；
2非固定的球形储罐；
3双层结构的球形储罐
4膨胀成形的球形储罐。
1.0.3球形储罐施工采用的工程技术文件、承包合同文件中的施工技术要求不得低于本规范的规定。
1.0.4球形储罐的施工除应符合本规范外，尚应符合国家现行有关标准的规定。
标准名称：球形储罐施工规范
英文名称：Code for construction of spherical tanks
标准格式：PDF
发布时间：2010-08-18
实施时间：2011-06-01
标准大小：23.3M
标准介绍：本规范共分11章和3个附录。主要技术内容是：总则、术语、基本规定、零部件的检查和验收、现场组装、焊接、焊缝检查、焊后整体热处理、产品焊接试件、耐压试验和泄漏试验、交工资料等。本次修订的主要内容:
1.球形储罐施工及验收工作界面的划分，球形储罐施工单位资质、质量管理体系的要求；有关零部件检查及验收的内容及相关质量要求；
2.组装过程及组装后部分几何尺寸偏差控制要求；
3.焊接材料复验控制指标、焊后几何尺寸控制要求
4.增加了编制焊接工艺指导书的规定和清根后无损检测要求
5.调整了无损检测的检测部位、检测比例、检测时机及合格判定标准；
6.焊后整体热处理温度，热处理过程中升、降温控制点，热电偶布置原则、位置和数量的要求；
7,耐压试验和泄漏试验步骤
8.交工资料表格等 1.0.1为使球形储罐在现场组焊施工中，做到技术先进、经济合理、安全适用、确保质量，制定本规范。
1.0.2本规范适用于设计压力大于或等于0.1MPa且不大于4MPa、公称容积大于或等于50m3以支柱支撑的碳素钢和合金钢钢制焊接球形储罐的施工。
本规范不适用于下列球形储罐的施工：
1受核辐射作用的球形储罐；
2非固定的球形储罐；
3双层结构的球形储罐
4膨胀成形的球形储罐。
1.0.3球形储罐施工采用的工程技术文件、承包合同文件中的施工技术要求不得低于本规范的规定。
1.0.4球形储罐的施工除应符合本规范外，尚应符合国家现行有关标准的规定。
