GB 50171-2012

基本信息

标准号: GB 50171-2012

中文名称:电气装置安装工程盘、柜及二次回路接线施工及验收规范

标准类别:国家标准(GB)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:4497550

相关标签: 电气 装置 安装 工程 二次 回路 接线 施工 验收 规范

标准分类号

关联标准

出版信息

相关单位信息

标准简介

1.0.1为保证盘、柜装置及二次回路接线安装工程的施工质量,促进工程施工技术水平的提高,确保盘、柜装置及二次回路安全运行,制定本规范
1.0.2本规范适用于盘、柜及其二次回路接线安装工程的施工及验收。
1.0.3盘、柜及二次回路接线的施工及验收除应符合本规范外,尚应符合国家现行有关标准的规定。
2.0.1盘、柜 witchboard outfit complete cubicle
指各类配电盘,保护盘,控制盘、屏、台、箱和成套柜
20.2二次回路 secondary circuit
电气设备的操作、保护、测量、信号等回路及回路中操动机构的线圈、接触器继电器、仪表、互感器二次绕组等。
2.0.3模拟母线 mimic bus
屏(台)上模拟主电路和母线的示意图
2.0.4小母线mini- bus bar
成套柜、控制屏及继电器屏安装的二次接线公共连接点的导体。
2.0.5端子排 terminal block
连接和固定电缆芯线终端或二次设备间连线端头的连接器件。
2.0.6端子 terminal
连接装置和外部导体的元件
2.0.7接地 grounded
将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体的连接。

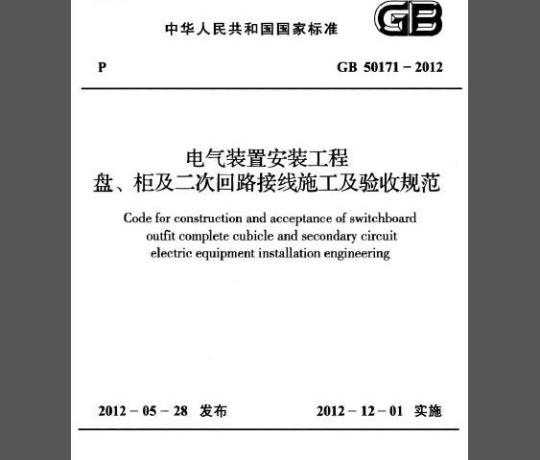

标准图片预览






标准内容

rrikAa~cJouakAa-
中华人民共和国国家标准
GB50171-2012
电气装置安装工程
盘、柜及二次回路接线施工及验收规范Code for construction and acceptance of switchboardoutfit complete cubicle and secondary circuitelectric equipment installation engineering2012-05-28发布
2012-12-01
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
iiiKAa~cJouaKAa
中华人民共和国国家标准
电气装置安装工程
盘、柜及二次回路接线施工及验收规范Code for construction and acceptance of switchboardoutfit complete cubicle and secondary circuitelectric equipment installation engineeringGB50171-2012
主编部门中国电力企业联合会
批准部门:中华人民共和国住房和城乡建设部施行日期:2012年12月1日
中国计划出版社
fiiKAa~cJouakAa
中华人民共和国住房和城乡建设部公告第1419号
关于发布国家标准
《电气装置安装工程盘、柜及二次回路接线施工及验收规范》的公告现批准《电气装置安装工程盘,柜及二次回路接线施工及验收规范》为国家标准,编号为GB50171一2012,自2012年12月1日起实施。其中,第4.0.6(1),4.0.8(1),7.0.2条(款)为强制性条文,必须严格执行。原《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171一92同时废止。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年五月二十八日
fiiKAa~cJouakAa
本规范是根据住房和城乡建设部《关于印发《2008年工程建设标准规范制订,修订计划(第二批))的通知》(建标[2008105号)的要求,由广东火电工程总公司会同有关单位,在原《电气装置安装工程盘,柜及二次回路结线施工及验收规范》GB50171一92的基础上进行修订而成。
本规范在修订过程中,修订组经广泛调查研究,认真总结实践经验,并广泛征求意见,最后经审查定稿。本规范共分8章,主要内容包括:总则,术语,基本规定,盘,柜的安装,盘,柜上的电器安装,二次回路接线,盘,柜及二次系统接地,质量验收。
与原规范相比较,本次修订增加了术语,盘,柜及二次系统接地等内容。
本规范中以黑体学标志的条文为强制性条文,必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释,由中国电力企业联合会负责日常管理,由广东火电工程总公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送广东火电工程总公司(地址:广东省广州市黄埔区红荔路1号,邮政编码:510730),以供今后修订时参考。本规范主编单位,参编单位,主要起草人和主要审查人:主编单位:广东火电工程总公司中国电力企业联合会
参编单位:中国电力科学研究院河北电力建设一公司
天津电力建设公司
iiiKAa~cJouakAa
华能质量监督中心站
中国核电建设第五工程公司
主要起草人:郑少鹏
白·永
主要审查人:陈发宇
陈志刚
荆津朱永志
周志强
梁汉城
周永利
侯建设
王玉明
周卫新
龙庆芝
刘光武
许建军
王兴军
陈桂英
何冠恒
曾跃沫
基本规定
盘、柜的安装
riikAacJouakAa
盘、柜上的电器安装
二次回路接线
盘、柜及二次系统接地
质量验收
本规范用词说明
引用标准名录
附:条文说明
ikAa~cJouakAa-
Contents
General provisionsbzxZ.net
Basic requirement ..
Switchboard outfit complete cubicle installationElectric accessory installation on switchboardoutfit complete cubicles
Secondary circuit wiring
Grounding connection of switchboard outfitcomplete cubicle and secondary circuitQuality acceptance
Explanation of wording in this codeList of quoted standards
Addition:Explanationof prowisions2
(4)
(9)
(15)
(16)
(17)
iiiKAa~cJouaKAa
1.0.1为保证盘,柜装置及二次回路接线安装工程的施工质量,促进工程施工技术水平的提高,确保盘,柜装置及二次回路安全运行,制定本规范。
1.0.2本规范适用于盘,柜及其二次回路接线安装工程的施工及验收。
1.0.3盘,柜及二次回路接线的施工及验收除应符合本规范外,尚应符合国家现行有关标准的规定。2.0.1盘柜
iiiKAa~cJouakAa
2术语
switchboard outfit complete cubicle指各类配电盘,保护盘,控制盘,屏、台,箱和成套柜。2.0.2二次回路
secondary circuit
电气设备的操作,保护,测量,信号等回路及回路中操动机构的线圈,接触器,继电器,仪表,互感器二次绕组等。2.0.3模拟母线
mimic bus
屏(台)上模拟主电路和母线的示意图。2.0.4小母线
mini-bus bar
成套柜,控制屏及继电器屏安装的二次接线公共连接点的导体。
2.0.5端子排
terminal block
连接和固定电缆芯线终端或二次设备间连线端头的连接器件。
2.0.6端子
terminal
连接装置和外部导体的元件。
2.0.7接地
grounded
将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体的连接。
2.0.8保护接地
protective ground
中性点直接接地的低压电力网中,电气设备外壳与保护零线的连接。
2.0.9接地网
grounding grid
由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
iiiKAa~cJouakAa
2.0.10信号接地
logical signal ground
将逻辑信号系统的公共端接到地网,使其成为稳定的参考零电位。
2.0.11工作接地
working ground
电气装置中,为运行需要所设的接地。3
iiiKAa~cJouaKAa
3基本规定
3.0.1盘,柜装置及二次回路接线的安装工程应按已批准的设计进行施工。
3.0.2盘,柜在搬运和安装时,应采取防振,防潮,防止框架变形和漆面受损等保护措施,必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时,尚应符合产品技术文件的规定。3.0.3盘,柜应存放在室内或能避雨,雪,风沙的干燥场所。,对有特殊保管要求的装置性设备和电气元件,应按规定保管。3.0.4盘,柜到达现场后,应在规定期限内做验收检查,并应符合下列规定:
1包装及密封应良好。
2应开箱检查铭牌,型号、规格应符合要求,设备应无损伤,附件,备件应齐全。
3产品的技术文件应齐全。
3.0.5盘柜及二次回路接线施工应制定安全技术措施。3.0.6与盘,柜及二次回路接线施工有关的建筑工程,应符合下列规定:
1建筑物、构筑物的工程质量应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300的有关规定。当设备或设计有特殊要求时,尚应满足其要求。2设备安装前建筑工程应具备下列条件:1屋顶,楼板应施工完毕,不得渗漏2室内地面施工应基本结束,室内沟道应无积水杂物。3)预理件及预留孔应符合设计要求。4门窗应安装完毕。
iiiKAa~cJouaKAa
5对有可能损坏或影响到已安装设备的装饰施工全部结束。3对有特殊要求的设备,安装前建筑工程应具备下列条件!1)所有装饰工作应完毕,应清扫干净。2装有空调或通风装置等设施的建筑工程,相关设施应安装完毕,并投人运行。
设备安装用的紧固件,应用镀锌制品或其他防锈蚀制品。盘,柜上模拟母线的标识颜色应符合表3.0.8的规定。表3.0.8
电压(kV)
交流0.23
交流0.40
交流3
交流6
交流10
交流13.80~20
交流35
交流60
交流110
交流154
交流220
交流330
交流500
交流1000
直流500
模拟母线的标识颜色
深酞蓝
天酸蓝
注:1模拟母线的宽度宜为6mm~12mm;2设备模拟的涂色应与相同电压等级的母线颜色一致。颜色编码
3.0.9二次回路接线施工完毕后,应检查二次回路接线是否正确、牢靠。
