标准号：GB 3531-2008
标准名称：低温压力容器用低合金钢钢板
英文名称：Low alloy steel plates for low temperature pressure vessels
标准格式：PDF
发布时间：2008-12-23
实施时间：2009-12-01
标准大小：1.25M
标准介绍：本标准规定了低温压力容器用低合钢钢板的尺寸、外形、重量及允许偏差、技术要求、试验方法，检验规则、包装、标志及质量证明书等。
本标准适用于制造-20℃~-70℃低温压力容器受压元件用厚度为6mm~120mm的低合金钢钢板(以下简称钢板)
本标准中5.2.1、6.4.3、6.5.2、8.3为推荐性的，其余为强制性的。本标准是对GB3531-1996《低温压力容器用低合金钢钢板》进行修订。本标准自实施之日起，GB3531-1996《低温压力容器用低合金钢钢板》废止。本标准与GB3531-1996相比，主要变化如下：
扩大钢板的厚度规格，最大厚度由100mm增加到120mm;
钢板的厚度负偏差由-0.25mm变为-0.30mm;
降低钢中硫含量，各牌号硫的质量分数上限由0.015%降低为0.012%；
冶炼方法增加炉外精炼要求；
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会归口。
本标准主要起草单位：重庆钢铁股份有限公司、冶金工业信息标准研究院、中国通用机械工程总公司、济南钢铁股份有限公司。
本标准主要起草人：李红、王晓虎、秦晓钟张爱民、宿艳、杜大松。
本标准所代替标准的历次版本发布情况为：
GB3531-1983,GB3531-1996。

ICS.77.140.50
iiKAa~cJouakAa

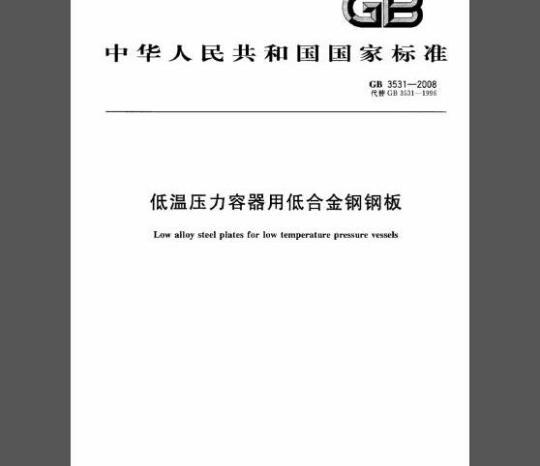

中华人民共和国国家标准
GB3531-—2008
代替GB3531-1996免费标准bzxz.net
低温压力容器用低合金钢钢板
Low alloy steel plates for low temperature pressure vessels2008-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施
iiiKAa~cJouaKAa
本标准中5.2.1.6.4.3.6.5.2.8.3为推荐性的，其余为强制性的。本标准是对GB3531一1996低温压力容器用低合金钢钢板》进行修订本标准自实施之日起，GB3531一1996《低温压力容器用低合金钢钢板》废止。本标准与GB3531一1996相比，主要变化如下：扩大锅板的厚度规格，最大厚度由100mm增加到120mm：钢板的厚度负偏差由一0.25mm变为-0.30mm降低钢中硫含量，各牌号硫的质量分数上限由0.015%降低为0.012%：一冶炼方法增加炉外精炼要求；GB3531-2008
提高各牌号低温冲击功，由≥27J提高到≥34J.厚度>36mm~60mm的16MnDR冲击试验温度由-30C降低为-40℃。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：重庆钢铁股份有限公司、冶金工业信息标准研究院、中国通用机械工程总公司、济南钢铁股份有限公司。本标准主要起草人：李红，王晓虎，秦晓钟、张爱民、宿艳、杜大松本标准所代替标准的历次版本发布情况为：GB3531—1983.GB3531—-1996。I
1范围
iiiKAa~cJouaKAa
低温压力容器用低合金钢钢板
GB3531—2008
本标准规定了低温压力容器用低合钢钢板的尺寸、外形、重量及充许偏差、技术要求，试验方法，检验规则包装，标志及质量证明书等。本标准适用于制造一20℃~一70℃低温压力容器受压元件用厚度为6mm~120mm的低合金钢钢板（以下简称钢板）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的成品化学成分充许偏差二安替吡味甲烷磷钼酸重量测定磷量GB/T223.3钢铁及合金化学分析方法铬天青S分光光度法
GB/T223.9
钢铁及合金铝含量的测定
GB/T223.11
GB/T223.12
GB/T223.14
GB/T223.17
GB/T223.19
GB/T223.23
GB/T223.26
GB/T223.40
GB/T223.49
GB/T223.53
GB/T223.54
GB/T223.60
GB/T223.62
GB/T223.63
GB/T223.68
GB/T223.69
GB/T223.76
eqvISO9647:1989)
GB/T228
GB/T229
GB/T232
GB/T247
钢铁及合金铬量的测定铬天青S分光光度法钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
碳酸钠分离-二苯碳酰二肼光度法测定铬量钼试剂萃取光度法测定钒量
二安替比林甲烷光度法测定钛量新亚铜灵-三氯甲烷萃取光度法测定铜量钢铁及合金镍含量的测定
钢铁及合金钼含量的测定
钢铁及合金锯含量的测定
丁二酮分光光度法
硫鼠酸盐分光光度法
氯磺酚S分光光度法
钢铁及合金化学分析方法
萃取分离-偶氮氧mA分光光度法测定稀土总量钢铁及合金化学分析方法
钢铁及合金化学分析方法
火焰原子吸收分光光度法测定铜量火焰原子吸收分光光度法测定镍量钢铁及合金化学分析方法
，高氧氣酸脱水重量法测定硅含量钢铁及合金化学分析方法
钢铁及合金化学分析方法
乙酸丁酯萃取光度法测定磷量
高碘酸钠（钾）光度法测定锰量钢铁及合金化学分析方法
管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量（GB/T223.76—1994，金属材料室温拉伸试验方法（GB/T228-2002.eqvISO6892：1998）金属材料夏比摆锤冲击试验方法（GB/T229—2007.ISO148-1：2006.MOD）金属材料弯曲试验方法（GB/T232—1999，eqvISO7438：1985）钢板和钢带包装标志及质量证明书的一般规定GB/T709一2006热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2970
GB/T2975
厚钢板超声波检验方法
钢及钢产品力学性能试验取样位置及试样制备（GB/T2975--1998，eqvISO377：1
GB3531—2008
GB/T4336
GB/T17505
iiikAa~cJouakAa-
碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）钢及钢产品交货-般技术要求（GB/T17505—1998，eqVISO404：1992）钢和铁化学成分测定用试样的取样和制样方法（GB/T20066--2006，ISO14284：GB/T20066
1996,IDT)
GB/T20123
总碳硫含量的测定
(GB/T20123—2006,ISO15350.2000IDT)高频感应炉燃烧后红外吸收法（常规方法）GB/T20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谐法JB/T4730.3—2005承压设备无损检测第3部分：超声波检测YB/T081冶金技术标准的数值修约与检测数值的判定原则3订货内客
按本标准订货的合同或订单应包括下列内容：a)
标准编号：
产品名称；
牌号：
交货状态：
尺寸；
重量：
附加技术要求（如超声波检测等）。4牌号表示方法
本标准所列牌号后缀D”和“R”分别是指低温压力容器“低”和“容”的汉语拼音的首字母。5尺寸、外形、重量及允许偏差
5.1钢板的尺寸、外形及允许偏差应符合GB/T709—2006的规定。5.2厚度允许偏差按GB/T709—2006中的B类要求。根据需方要求，经供需双方协议，也可按GB/T709-2006中的C类偏差交货。5.3钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。钢的密度为7.85g/cm。
6技术要求
牌号和化学成分
钢的牌号和化学成分（熔炼成分）应符合表1的规定。表1化学成分
化学成分（质量分数）/%
16MnDR
15MnNiDR
09MnNiDR
1.20~1.60
0.15~0.50
0.15~0.50
1.20~1.60
1.20~1.60
0.20~0.60
不大于
iiiKAa~cJouaKAa-
GB3531—2008
6.1.1为改善钢板的性能，钢中可添加微量V、Ti、Nb、RE等元素，w(V+Ti+Nb）6.1.2作为残余元素，铬、铜质量分数应各不大于0.25%，镍质量分数应不大于0.40%，销质量分数应不大于0.08%。供方若能保证合格可不做分析。6.1.3全铝A1.质量分数可以用测定酸溶铝质量分数代替，此时酸溶铝质量分数应不小于0.015%。6.1.4成品钢板的化学成分允许偏差应符合GB/T222的规定。6.2冶炼方法
钢由氧气转炉或电炉冶炼，并采用炉外精炼工艺。6.3交货状态
钢板以正火或正火加回火状态交货。6.4力学性能和工艺性能
钢板的拉伸试验、夏比（V型缺口）低温冲击试验，弯曲试验应符合表2的规定。表2力学性能，工艺性能
拉伸试验”
16MnDR
15MnNiDR
09MnNiDR
公称厚度/mm
>16~36
>36~60
>60~100
>100~120
>36-60
>16-36
>36~60
>60~120
注：a为钢材厚度。
抗拉强度R./
(N/mm)
490-620
470600
460590
450~580
440-570
490-620
480610
470~600
440~570
430~560
430-560
420~550
a当届服现象不明显时，采用R...b弯曲试验仲裁试样宽度6=35mm。屈服强度RL
伸长率A/
(N/mm)
不小于
温度/
冲击试验
冲击吸收能量KV/
不小于
180\奇曲试验
弯心直径
(6≥35mm)
6.4.1夏比（V型缺口）低温冲击功，按3个试样的算术平均值计算，允许其中1个试样的单个值比表2规定值低，但应不低于规定值的70%。6.4.2厚度小于12mm的钢板，夏比（V型缺口）低温冲击试验应采用辅助试样，6mm~8mm钢板辅助试样尺寸为5mm×10mm×55mm，其试验结果应不小于表2规定值的50%：>8mm~<12mm钢3
GB3531—2008
iiikAa~cJouakAa
板辅助试样尺寸为7.5mm×10mm×55mm，其试验结果应不小于表2规定值的75%。6.4.3经供需双方协议，钢板的低温冲击功可按高于表2的值交货，具体值应在合同中注明。6.5超声检测
6.5.1厚度大于20mm的钢板供方应逐张进行超声检测，6.5.2厚度不大于20mm的钢板，经供需双方协议，也可逐张进行超声检测。6.5.3超声检验标准按GB/T2970或JB/T4730.3执行，检验标准和合格级别在合同中注明。6.6表面质量
6.6.1钢板表面不充许存在裂纹、气泡，结疤、折叠和夹杂等对使用有害的缺陷。钢板不应有分层。如有上述表面缺陷充许清理，清理深度从钢板实际尺寸算起，应不大于钢板厚度允许公差之半，并应保证清理处钢板的最小厚度，缺陷清理处应平滑无校角。6.6.2其他缺陷允许存在，但其深度从钢板实际尺寸算起，应不超过钢板厚度允许公差之半，并应保证缺陷处钢板厚度不小于钢板允许最小厚度。试验方法
钢板的检验项目、取样数量、取样方法及试验方法应符合表3的规定。表3检验项目、取样数量及试验方法序号
检验项目
化学成分
拉伸试验
奇曲试验
低温冲击
超声检测
尺寸，外形
8检验规则
取样数量
每炉1个
每批1个
每批1个
每批3个
取样方法
GB/T20066
GB/T2975
GB/T2975
GB/T2975
取样方向
8.1钢板的质量由供方质量技术监督部门进行检查和验收。试验方法
GB/T223.GB/T4336
GB/T20123.GB/T20125
GB/T228
GB/T232
GB/T229
GB/T2970或JB/T4730
符合精度要求的适宜量具
8.2钢板应成批验收，每批钢板由同一牌号、同一炉号，同一厚度、同一热处理制度的钢板组成，每批重量不大于30t，单张重量超过30t的钢板按张组批。8.3根据需方要求，供需双方协议，厚度大于16mm的钢板可逐热处理张进行力学性能检验。8.4力学性能试验取样位置按GB/T2975的规定，对于厚度大于40mm的钢板，冲击试样的轴线应位于厚度四分之一处。
8.5夏比（V型缺口）低温冲击试验结果，不符合6.4规定时，应从同一张锅板（或同一样坏）上再取3个试样进行复验，前后两组6个试样的冲击平均值应不低于规定值，允许有2个试样小于规定值，但其中小于规定值70%的试样只充许有1个。8.6其他检验项目的复验与判定规则按GB/T17505的有关规定执行。4
包装、标志及质量证明书
iiiKAa~cJouaAa
钢板的包装、标志及质量证明书应符合GB/T247的规定。10
数值修约
数值修约按YB/T081的规定。
GB3531-2008
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
