GB/T 7322-2017
基本信息
标准号： GB/T 7322-2017
中文名称：耐火材料 耐火度试验方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1737791
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：GB/T 7322-2017
标准名称：耐火材料 耐火度试验方法
英文名称：Refractory products-Determination of refractoriness
标准格式：PDF
发布时间：2017-09-07
实施时间：2018-08-01
标准大小：1.95M
标准介绍：GB/T 7322-2017本标准规定了耐火材料耐火度试验方法的原理、设备、试样准备、标准测温锥的选择、锥台的配备、试验步骤及试验报告。
本标准适用于耐火材料原料和制品耐火度的测定。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替GB/T7322-2007《耐火材料耐火度试验方法》，与GB/T7322-207相比，主要技术变化如下:
删除了术语和定义；
增加了热电偶及测温仪表、试验筛、光学高温计要求；
修改了试验锥的尺寸，与GB/T13794标准测温锥一致；
删除切取试验锥法的试样准备；
增加了直接测量法试验步骤。
本标准使用重新起草法修改采用ISO528:1983《耐火制品标准锥相当值(耐火度)的测定》。在附录A中给出了本标准章条编号与ISO528:1983章条编号的对照一览表。在附录B中给出了本标准与ISO528:1983技术性差异及其原因一览表
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任
本标准由全国耐火材料标准化技术委员会(SAC/TC193)提出并归口
本标准起草单位：中钢集团洛阳耐火材料研究院有限公司、洛阳市谱瑞慷达耐热测试设备有限公司、安徽瑞泰新材料科技有限公司
本标准主要起草人：陈伟、谭丽华、李丰、章艺、宋艳艳、陈雪峰、汪雷、胡建辉。
本标准所代替标准的历次版本发布情况为
GB7322-1987、GB/T7322-1997、GB/T7322-2007。
标准名称：耐火材料 耐火度试验方法
英文名称：Refractory products-Determination of refractoriness
标准格式：PDF
发布时间：2017-09-07
实施时间：2018-08-01
标准大小：1.95M
标准介绍：GB/T 7322-2017本标准规定了耐火材料耐火度试验方法的原理、设备、试样准备、标准测温锥的选择、锥台的配备、试验步骤及试验报告。
本标准适用于耐火材料原料和制品耐火度的测定。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替GB/T7322-2007《耐火材料耐火度试验方法》，与GB/T7322-207相比，主要技术变化如下:
删除了术语和定义；
增加了热电偶及测温仪表、试验筛、光学高温计要求；
修改了试验锥的尺寸，与GB/T13794标准测温锥一致；
删除切取试验锥法的试样准备；
增加了直接测量法试验步骤。
本标准使用重新起草法修改采用ISO528:1983《耐火制品标准锥相当值(耐火度)的测定》。在附录A中给出了本标准章条编号与ISO528:1983章条编号的对照一览表。在附录B中给出了本标准与ISO528:1983技术性差异及其原因一览表
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任
本标准由全国耐火材料标准化技术委员会(SAC/TC193)提出并归口
本标准起草单位：中钢集团洛阳耐火材料研究院有限公司、洛阳市谱瑞慷达耐热测试设备有限公司、安徽瑞泰新材料科技有限公司
本标准主要起草人：陈伟、谭丽华、李丰、章艺、宋艳艳、陈雪峰、汪雷、胡建辉。
本标准所代替标准的历次版本发布情况为
GB7322-1987、GB/T7322-1997、GB/T7322-2007。
标准图片预览
标准内容
ICS81.080
iiikAa~cJouakAa

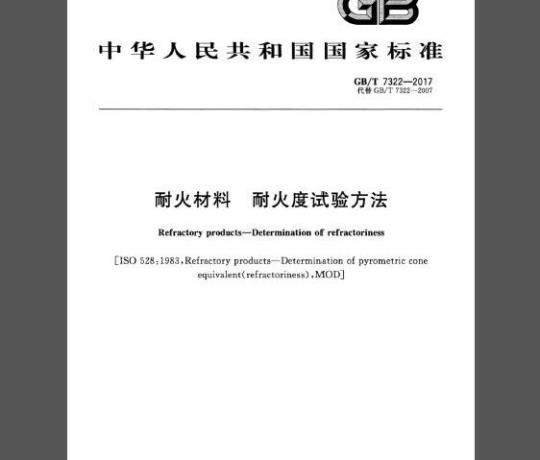

中华人民共和国国家标准
GB/T7322—2017
代替GB/T7322—2007
耐火材料
耐火度试验方法
Refractoryproducts-Determination of refractoriness[ISO 528:1983,Refractory products—Determination of pyrometric coneequivalent(refractoriness),MODJ2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-08-01实施
iiiKAa~cJouakAa
iiiKAa~cJouaKAa
本标准按照GB/T1.1-一2009给出的规则起草。GB/T7322—2017
本标准代替GB/T7322—2007《耐火材料耐火度试验方法》，与GB/T7322—2007相比，主要技术变化如下：
-删除了术语和定义：
一增加了热电偶及测温仪表、试验筛、光学高温计要求；修改了试验锥的尺寸，与GB/T13794标准测温锥一致；删除切取试验锥法的试样准备；增加了直接测量法试验步骤。
本标准使用重新起草法修改采用ISO528：1983《耐火制品标准锥相当值（耐火度）的测定》。在附录A中给出了本标准章条编号与ISO528：1983章条编号的对照一览表。在附录B中给出了本标准与ISO528：1983技术性差异及其原因一览表。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。本标准起草单位：中钢集团洛阳耐火材料研究院有限公司、洛阳市谱瑞慷达耐热测试设备有限公司、安徽瑞泰新材料科技有限公司。本标准主要起草人：陈伟、谭丽华，李丰，章艺，宋艳艳、陈雪峰，汪雷、胡建辉。本标所代替标准的历次版本发布情况为：GB7322—1987,GB/T7322—1997GB/T7322—2007。工
iiiKAa~cJouakAa
1范围
iiiKAa~cJouaKAa
耐火材料耐火度试验方法
GB/T7322—2017
本标准规定了耐火材料耐火度试验方法的原理、设备、试样准备、标准测温锥的选择、锥台的配备、试验步骤及试验报告。
本标准适用于耐火材料原料和制品耐火度的测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4513.2不定形耐火材料第2部分：取样（GB/T4513.2—2017，ISO1927-2:2012，IDT）GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛（GB/T6003.1一2012，ISO3310-1.2000MOD)
GB/T7321定形耐火制品试样制备方法GB/T8170
GB/T10325
数值修约规则与极限数值的表示和判定定形耐火制品验收抽样检验规则（GB/T10325—2012ISO5022：1979，NEQ）GB/T13794
标准测温锥（GB/T13794—2017，ISO1146：1988，MOD）GB/T16839.1热电偶第1部分：分度表（GB/T16839.1—1997,IEC584-1：1995，IDT）GB/T16839.2热电偶第2部分：允差（GB/T16839.2—1997,IEC584-2：1982,IDT）GB/T17617
7耐火原料和不定形耐火材料取样（GB/T17617—1998，neqISO8656-1：1988）3原理
将耐火材料的试验锥与已知耐火度的标准测温锥一起栽在锥台上，在规定的条件下加热并比较试验锥与标准测温锥的弯倒状态或通过热电偶直接测量试验锥弯倒时的温度来表示试验锥的耐火度。4设备
4.1试验炉
采用立式管状炉或箱式炉。试验时整个锥台所占有的空间中最大温差不应超过10℃（相当于GB/T13794的半个标准锥号），炉温的均匀性可用热电偶或标准测温锥定期检查。能够在1.5h～2h内把炉温升至比试样估计的耐火度低200℃的温度，再按平均2.5℃/min匀速升温，任何时刻与规定的升温曲线的偏差应小于10℃，直至试验结束。炉内应保持氧化气氛。注：某些炉子（例如用某些碳氢化合物和氧气燃烧的炉子）气氛中含有高含量的水蒸气和还原性气体，使用高性能的耐火管（板）可以将锥台，标准测温锥、试验锥与火焰和气体隔开。4.2摄像系统
用来观察耐火度试验过程，包括光学透镜，摄像机，图像处理系统1
GB/T7322—2017
4.3标准测温锥
iiiKAacJouakAa
标准测温锥应符合GB/T13794的规定。4.4锥台
锥台是用耐火材料制成的长方体或圆盘，其形状取决于试验炉的形状。锥台的上，下表面应平4.4.14
整且相互平行，并具有锥样起始位置标识。4.4.2固定试验锥及标准测温锥所用的耐火泥，应在试验温度下不与试验锥和标准测温锥及锥台起反应。
4.5试验锥成型模具
如图1所示，用不会污染试验锥的材料制作，图中11.12.13与GB/T13794标准测温锥一致。试锥高度标记
a）模具分开后的左半片
6热电偶及测温仪表
b）模具的装配图
图1试验锥成型模具示意图
试验用热电偶应符合GB/T16839.1及GB/T16839.2的相应要求。试验筛
试验筛应符合GB/T6003.1的要求。3光学高温计
5试样准备
5.1取样
按照GB/T4513.2、GB/T10325GB/T17617规定或有关协议抽取试样。2
5.2试验锥的制备
iiiKAa~cJouaKAa
GB/T7322—2017
5.2.1对定形耐火制品按照GB/T7321执行。对不定形耐火材料和耐火原料按GB/T4513.2和GB/T17617抽取样品，采用四分法或多点取样法缩分至实验室样。5.2.2按5.2.1获得的实验室样粉碎至2mm以下，混合均勾后，用四分法或多点取样法缩减至15g~20g在研钵中磨碎至全部通过符合GB/T6003.1要求的180μm的试验筛，在磨碎过程中应经常筛样，以免产生过细的颗粒。
注：磨好的试样中小于90μm的细粉要小于50%，但已含有50%以上极细粉末的原料除外。5.2.3在粉碎和研磨过程中不应混人外来杂质。混合过程中应非常小心，以使试样具有真实的代表性。
5.2.4加水调合粉状试样。如果试样是性，则用灰分含量小于0.5%的有机结合剂（通常为糊精）水调合；若试样会与水反应，则可选用其他合适的液体。5.2.5采用试验锥成型模具（见4.5）进行成形。其高度与标准测温锥高度误差为0～十10%。5.2.6耐火生料应先经约1000℃预烧，然后成型试验锥，也可按相关方协议执行。6标准测温锥的选择
采用比较法测耐火度时，须满足表1规定配置标准测温锥。采用直读法测耐火度时，可以参照比较法配置标准测温锥来校验设备或期间核查。表1标准测温锥的配置
标准测温锥的配制wwW.bzxz.Net
估计或预测相当于试样耐火度的标准测温锥（N）的个数比标准测温锥（N)低一号的标准测温锥（N一1）的个数比标准测温锥（N）高一号的标准测温锥（N十1)的个数7锥台的配备
圆形锥台
矩形锥台
7.1根据锥台种类将2个试验锥和根据第6章选择的标准测温锥置于锥台上，按图2所示的形式来排列顺序。锥与锥之间应留足够的空间，确保锥弯倒时不受障碍。试验锥和标准测温锥底部插人锥台上预留的深度约2mm3mm的孔穴中，并用耐火泥固定3
GB/T7322—2017
N+1NCN-1
iiiKAacJouakAa
图2标准测温锥和试验锥在锥台上的排列号
估计试维弯倒温度
选用的标准测温锥
7.2裁锥时，应使标准测温锥的标号面和试验锥的相应面均面向锥台中心排列，且使该面相对的棱向外倾斜，与垂线成8士1夹角（见图3）。为了便于观测，采用矩形锥台电子成像时，标准测温锥的标号面和试验锥的相应面可与锥台中心线成45夹角。8°±1
图3棱锥与垂线的夹角
8试验步骤
8.1比较测量法（仲裁法）
8.1.1把栽有试验锥和标准测温锥的锥台置人炉子均温带。8.1.2在1.5h～2h内把炉温升至比试样估计的耐火度低200℃的温度。8.1.3再按平均2.5℃/min匀速升温（相当2个相邻的CN标准测温锥大约在8min内先后弯倒），炉温在任何时刻与规定的升温曲线的偏差应小于10℃，直至试验结束。8.1.4当任一试验锥弯倒至其尖端接触锥台时，应立即观察标准测温锥的弯倒程度，直至最末一个标准测温锥或试验锥弯倒至其尖端接触锥台时，即停止试验。如果在试验过程中没有观测到试验锥在预计的标准锥温度范围内弯倒，可以在试验锥快弯倒时，用光学高温计或热电偶高温计测量试验锥弯倒温度，以决定此试验锥下次试验所用的标准测温锥。8.1.5从炉中取出锥台，并记录每个试验锥与标准测温锥的弯倒情况，以观察试验锥与标准测温锥的4
iiiKAa~cJouakAa
GB/T7322—2017
尖端同时接触锥台的标准测温锥的锥号表示试验锥的耐火度；当试验锥的弯倒介于两个相邻标准测温锥之间，则用这两个标准测温锥号表示试验锥的耐火度，即顺次记录相邻的两个锥号，如CN168～170。8.1.6凡有任一试验锥或标准测温锥弯倒不正常或者2个试验锥的弯倒偏差大于半个标准测温锥号时，试验应重做。
注：弯倒不正常指的是升温过程中，标准耐温锥或试验锥头部或根部先融化锥体扭曲变形或锥体偏向一侧弯倒等。8.2直接测量法
8.2.1同一试样试验锥不少于2支，把栽有试验锥的锥台置入炉子均温带。为方便电子成像观测，可适当减少裁锥数量，矩形锥台可调整为单排栽锥。8.2.2在1.5h～2h内把炉温升至比试样估计的耐火度低200C的温度。8.2.3再按平均2.5℃/min匀速升温，炉温在任何时刻与规定的升温曲线的偏差应小于10℃，直至试验结束。
8.2.4当任一试验锥弯倒至其尖端接触锥台时，应立即观察其弯倒程度，可以通过摄像系统（见4.2)记录图像，同时记录测温热电偶测试的温度，直至所有试验锥或标准测温锥弯倒至其尖端接触锥台时，即停止试验。
8.2.5记录2个试验锥其尖端接触锥台时对应的温度，并计算其平均值。平均值按照GB/T8170修约至十位，如1758修约为1760。
8.2.6凡有任一试验锥或标准测温锥弯倒不正常或者2个试验锥的弯倒偏差大于10℃时，试验应重做。
9试验报告
报告应包括下列内容：
所有用于识别试验样品的必要信息：b）
试验依据标准；
试验结果，并说明测试方法及标准测温锥的种类：试验中观察到的任何异常现象：e)
必要时，试样的焙烧温度和时间；f)
实验室名称，报告审核和签发人测试日期。
GB/T7322—2017
iiiKAacJouakAa
附录A
（资料性附录）
本标准与ISO528：1983相比的结构变化情况本标准与ISO528：1983相比在结构上有较多调整，具体章条编号对照情况见表A.1。表A.1本标准章条编号与ISO528：1983章条编号对照本标准章条编号
4.6,4.7,4.8
附录A
附录B
对应的ISO528：1983章条编号
iiiKAa~cJouakAa
附录B
（资料性附录）
本标准与IS0528：1983的技术性差异及其原因表B.1给出了本标准与ISO528：1983的技术性差异及其原因。表B.1本标准与ISO528：1983的技术性差异及其原因本标准的章条号
简化了叙述
技术性差异
GB/T7322—2017
为了扩大标准的适用范围
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：增加引用GB/T4513.2、GB/T6003.1、GB/T7321、GB/T8170.GB/T10325GB/T16839.1.GB/T16839.2、GB/T17617;
用修改采用国际标准的GB/T13794代替ISO1146：1988
删除ISO565、ISO5022、ISO836
删除术语定义，ISO标准其他章节依次提前增加了摄像系统
删除标准测温锥的叙述
增加了试验锥成型模具要求
增加了热电偶及测温仪表要求
增加了试验筛要求
增加了光学高温计
删除切取试验锥法的试样准备
对试验锥的高度要求由0～+20%，修改为0～+10%将ISO标准的注写在该条中
增加了关于弯倒不正常的注
增加了直接测量法试验步骤
方便使用
不重复叙述
为了满足自动记录耐火度
直接引用GB/T13794
为方便使用，把ISO附录作为4.5条，尺寸与GB/T13794一致
为满足直接测量法要求
为了满足试样磨粉制锥要求
为了满足测试需求
该方法实用性低
提高试验锥的要求，使结果更加准确，符合我国实际使用情况
方便使用，更符合GB/T1.1
方便标准使用
技术发展，方便使用
GB/T7322-2017
iiiKAa~cJouaKAa
中华人民共和国
国家标准
耐火材料耐火度试验方法
GB/T7322—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）68533533
发行中心：（010)51780238
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数18千字2017年9月第一版2
2017年9月第一次印刷
书号：155066·1-57777定价16.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
