标准简介
标准号：DL/T 1661-2016
标准名称：智能变电站监控数据与接口技术规范
英文名称：Specifications of monitoring data and interface for smart substation
标准格式：PDF
发布时间：2016-12-05
实施时间：2017-05-01
标准大小：1.8M
标准介绍：本标准规定了智能变电站(以下简称变电站)监控数据的范围、分类、命名和模型描述，以及变
电站和调度端间各类监控数据交互方式和服务接口。发电厂升压站部分可以参照。
本标准适用于新建、改建和扩建变电站的设计、研发、采购、建设、运行和维护。
2规范性引用文件
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T268652电力系统实时动态监测系统 第2部分：数据传输协议
GB/T30149电网通用模型描述规范
GB/T31992电力系统通用告警格
标准名称：智能变电站监控数据与接口技术规范
英文名称：Specifications of monitoring data and interface for smart substation
标准格式：PDF
发布时间：2016-12-05
实施时间：2017-05-01
标准大小：1.8M
标准介绍：本标准规定了智能变电站(以下简称变电站)监控数据的范围、分类、命名和模型描述，以及变
电站和调度端间各类监控数据交互方式和服务接口。发电厂升压站部分可以参照。
本标准适用于新建、改建和扩建变电站的设计、研发、采购、建设、运行和维护。
2规范性引用文件
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本标准。
GB/T268652电力系统实时动态监测系统 第2部分：数据传输协议
GB/T30149电网通用模型描述规范
GB/T31992电力系统通用告警格
标准图片预览
标准内容
ICS29.020
备案号：57213-2017
iiikAa~cJouakAa-

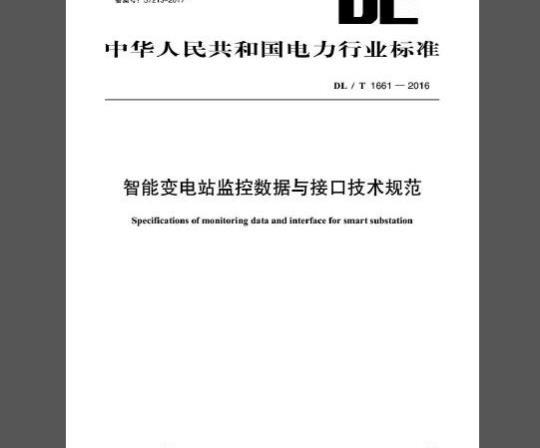

中华人民共和国电力行业标准
DL/T1661—2016
智能变电站监控数据与接口技术规范Specifications of monitoring data and interface for smart substation2016-12-05发布
国家能源局
2017-05-01实施
规范性引用文件
3术语和定义·
监控数据范围及分类
监控业务范围
4.2监控数据分类
4.3监控数据要求
5监控数据内容
5.1一次设备
5.2监控与保护设备
iiikAa~cJouakAa
5.3输电和交电状态在线监测设备辅助控制设备
数据组织及建模
数据组织
监控数据建模
模型数据命名
7数据接口
一般要求
7.2架构-
7.3服务接口
7.4专用协设接口
7.5应用接口设计要求
附录A（规范性附录）
变电站监控服务接口规范
DL/T1661—2016
DL/T1661—2016
iiiKAa~cJouaKAa
本标准依据GBT1.1一2009标准化工作导则第1部分：标准的结构和编写》规定编制。本标准由中国电力企业联合会提出。本标准由全国电网运行与控制标准化技术委员会（SAC/TC446）归口。本标准起草单位：国家电网公司国家电力调度控制中心、中国南方电网电力调度控制中心、国网福建省电力有限公司、中国电力科学研究院、国网天津市电力公司、国网浙江省电力公司、国网上海市电力公司、国网四川省电力公司、国网江苏省电力公司、贵州电网有限责任公司、广西电网有限责任公司、华东电力设计院、北京四方继保自动化股份有限公司、许继电气股份有限公司、南京南瑞集团公司、国电南瑞科技股份有限公司、南京南瑞维保电气有限公司、积成电子股份有限公司、国电南京自动化股份有限公司、北京科东电力控制系统有限责任公司。长园深瑞继保自动化有限公司。南京南瑞信息通信技术分公司。
本标准主要起草人：冷喜武，许洪强、辛耀中，陈国平，邓兆云、蒋正威、李金，任雁铭，陈纯，王伟力、陈建，肖艳炜，肖飞，熊志杰，刘翌，熊浩，鲍晓宁，窦仁晖，姚志强，周小明、孙其强，王璐，李江林，许祖锋、黄昆，张海滨、盛振明，葛立清，谢文君，纪陵，徐家慧，黎强，齐敬先，刘晓放，曹伟，胡超凡黄太贵，张锋。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
iiiKAa~cJouaKAa-
智能变电站监控数据与接口技术规范DL/T1661—2016
本标准规定了智能变电站（以下简称变电站）监控数据的范围、分类、命名和模型描述，以及变电站和调度端间各类监控数据交互方式和服务接口。发电厂升压站部分可以参照。本标准适用于新建、改建和扩建变电站的设计、研发、采购、建设、运行和维护。2规范性引用文件
下列文件对本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GBT26865.2电力系统实时动态监测系统第2部分：数据传输协议GB/T30149电网通用模型描述规范2电力系统通用告警格式
GB/T31992
GB/T33601
GB/T33602
电网设备通用模型数据命名规范电力系统通用服务协议
6电力系统实时数据通信应用层协议DL/T476
DL634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访向
DL/T860
变电站通信网络和系统
DL/T860实施技术规范
DL/T1146
DL/T1169
电力调度消息邮件传输规范
电力调度工作流程描述规范
DL/T1170
电力系统图形描述规范
DL/T1230
DL/T1233
电力系统简单服务接口规范
3术语和定义
DL/T860界定的以及下列术语和定义适用于本标准。3.1
common data mode
公共数据模型
用于描述变电站基本结构，以及变电站一次，二次设备，功能及数据间的关联关系的数据模型。3.2
服务接口service interface
一组抽象功能，通过完成特定任务为服务客户端交付所需的最终结果。本规范指向服务架构的通信接口，其底层基于IP协议，通过一系列的接口服务实现服务消费者和服务提供者间的信息更换。3.3
service-oriented architecture: SoA面向服务架构
个组件模型，它将应用程序的不同服务通过这些服务之间定义良好的接口和协议联系起来。接口是采用独立的方式进行定义的，它应该独立于实现服务的硬件平台，操作系统和编程语言。这使得构建在各种这样的系统中的服务能以一种统一和通用的方式进行交互。1
DL/T1661—2016
4监控数据范围及分类
4.1监控业务范围
iiiKAa~cJouaKAa
智能变电站监控业务范围包括电网及设备运行监视、操作与控制、数据分析及故障处理等。a）电网及设备运行监视是指利用变电站一次二次设备，辅助设备的运行数据、动作信息，告警信息，状态监测信息等各类数据对设备进行监测：b）操作与控制是指对变电站一次二次设备、辅助设备进行远方操作，改变运行状态或运行参数的行为：
c）数据分析及故障（含缺陷）处理是指综合利用变电站一次二次设备、辅助设备的运行数据、动作信息、告警信息，状态监测信息等各类数据，进行综合分析、辨识，辅助运行人员进行故障分析处理。
4.2监控数据分类
设备监控数据按业务类型分为运行数据、动作信息、告警信息、控制命令、状态监测信息。a）运行数据：主要包括反映一次二次主设备运行工况的量测数据和位置状态。变电站内部、变电站到调度端以及变电站到集控站的运行数据需求不同，应可根据实际需求，选择实时传输、非实时传输及周期性传输模式和内容。b）动作信息：主要包括变电站内继电保护和安全自动装置等设备或间隔的动作信号及相关故障录波（报告）信息。与运行数据类似，动作信息也应根据实际需求，选择实时传输、非实时传输模式和内容。
c）告警信息：主要包括一次二次设备及辅助设备的故障和异常信息。按对设备影响的严重程度至少分为设备故障、设备异常两类。与运行数据类似，告警信息应根据实际需求，选择实时传输、非实时传输模式和内容。
d）控制命令：主要包括一次二次设备单一遥控。遥调操作以及程序化操作命令。e）状态监测信息：主要包括状态监测量测数据和告警信息。4.3监控数据要求
监控数据应满足以下要求：
a）设备监控信息应全面完整。满足无人值班变电站调控机构远方故障判断、分析处置要求。b）设备监控信息应描述准确，含义清晰，不引起歧义。）设备监控信息应准确可靠。不因通信原因造成信息错误。d）设备监控信息应源端规范和上下一致，在源端应带有规范的自描述信息，在变电站内部各环节中监控信息的内容、名称、分类应与调控站端保持一致。点）设备监控信息应接入便捷，录活适应不同美别设备监控信息接入要求，并可根据实际需要调整5监控数据内容
5.1一次设备
5.1.1变压器
变压器监控数据应反映变压器本体、冷却系统、调压机构、在线滤油装置、非电量保护等重要部件的运行状况，以及异常和故障情况。典型变压器设备监控数据见表1。2
数据分类
运行数据
动作数据
告警数据
控制命令
iiiKAa~cJouakAa
表1典型变压器设备监控数据
数据类型
模拟量
状态量
状态量
状态量
数据内容
DL/T16612016
有功功率。无功功率。功率因数、线电压、相电压、相电流。动态相量数据，分接开关挡位，油温、绕组温度等重瓦斯动作
设备故障、设备异常、冷却器告警、瓦斯告警、本体压力告警、油温或绕组温度告警、调压机构告警、非电量保护告警等分接开关升、降、急停
表1～22中所列数据是智能变电站监控数据的典型内容，其中带*的数据为可选项，工程实施时可根据不同的应注
用场景和应用需求确定具体的数据内容。5.1.2断路器
断路器监控数据应包含灭弧室，操动机构、控制回路等重要部件信息。母联，分段、旁路断路器还应采集有功功率，无功功率，相电流。分相断路器应按相采集断路器位置。遥控合闻宜区分同期合、无压合、强制合。
GIS（HGIS）监控数据还应包含GIS气室，GIS汇控柜等相关信息，以反映GIS气室压力异常和汇控柜异常运行工况：GIS分气室的气压低告管信息应接实际气室教量分别处理。充油断路器，其空断路器等类型设备应包含油位、压力等告警信息。典型断路器设备监控数据见表2。表2wwW.bzxz.Net
典型断路器设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
隔离开关
数据类型
模拟量
状态量
状态量
状态量
数据内容
有功功率、无功功率。线电流等断路器位置、手车位置等
设备故障、设备异常，三相不一致，SF、液压、气动、弹簧等机构异常和告警，控制回路断线，GIS气室压力异常、汇控柜异常等开关分合，检同期（合闸）、检无压（合闸）隔离开关监控数据应包含刀闸位置和电动机构两部分，用以反映设备位置状态和操作回路的异常，故障情况。典型隔离开关设备监控数据见表3。表3典型隔离开关设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
数据类型
状态量
状态量
状态量
隔离开关位置
数据内容
就地控制、电机电源消失、加热器故障、控制电源消失等隔离开关分合
DL/T1661—2016
5.1.4线路
iiiKAa~cJouaKAa=
线路应采集有功功率。无功功率。电流电压、动态相量数据等。对接有三相电压互感器的线路，还应采集各相电压和线电压信息，线电压宜取AB相间电压。典型线路设备监控数据见表4。表4典型线路设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
5.1.5母线
数据类型
模拟量
动态数据
数据内容
有功功率。无功功率。线电流。功率因数、线电压、相电压相量测量数据
母线应采集母线各相电压，线电压、3U电压、频率等。线电压宜取AB相间电压。对只有单相电压互感器的母线，只采集单相电压。对不接地系统应采集母线接地信号。典型母线设备监控数据见表5。
5典型母线设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
电容器和电抗器
数据类型
模拟量
状态量
数据内容
线电压、相电压、3U、频率
母线接地
电容器和电抗器应采集反映设备的无功功率，电流等。对于油浸式电抗器还应采集反映本体异常、故障的告警信息，非电量保护的动作信息以及油温等信息。典型电容器和电抗器设备监控数据见表6。
数据分类
运行数据
动作数据
告警数据
控制命令
数据类型
模按量
状态量
状态量
状态量
电流互感器和电压互感器
典型电容器和电抗器设备监控数据数据内
无功功率、相电流、油温”
瓦斯动作
设备故障、设备异常、轻瓦斯、油温高、油位异常、压力释放等电容/电抗器投切
电流互感器和电压互感器应采集设备运行状态及辅助装置的告警信息。对于SF。气体绝缘电流互感器，应采集SF。压力告警信息。电子式互感器信息应采集相应告警信息。电压互感器还应采集二次4
iiiKAa~cJouaKAa
DL/T16612016
电压空气断路器状态和接地保护器状态。典型电流互感器和电压互感器设备监控数据见表7。表7典型电流互感器和电压互感器设备监控数据序号
数据分类
运行数据
动作数据
告警数据
控制命令
数据类型
状态量
消弧线圈（接地变压器）
数据内容
二次电压空气断路器跳开。电压互感器接地保护器故障、电压互感器二次电压并列切换继电器动作、直流电源消失等消弧线圈（接地变压器）应采集线圈调挡、调谐异常以及控制装置的异常、故障等数据。典型消弧线圈（接地变压器）设备监控数据见表83典型消弧线圈（接地变压器）设备监控数据表8
数据分类
运行数据
动作数据
告警数据
控制命令
高压电抗器
数据类型
模拟量
状态量
状态量
数据内容
运行挡位、位移电压、接地线路序号*装置故障、装置异常、调谐异常等调挡
高压电抗器，应采集反映设备运行情况的无功功率、电流、油温等信息，反映本体异常的告警信息和非电量保护动作信息等。典型高压电抗器设备监控数据见表9。表9
数据分类
运行数据
动作数据
告警数据
控制命令
监控与保护设备
智能终端
数据类型
模按量
状态量
状态量
典型高压电抗器设备监控数据
数据内容
无功功率、相电流、油温*
瓦斯动作
设备故障、设备异常、轻瓦斯、油温高、油位异常、压力释放等智能终端监控数据应采集装置的投退、异常及故障、GOOSE告警信息及检修连接片状态，装置故障宿号应反映装置失电精况，并采用硬接点方式接人。就地布置的智能终端应采集控制柜的温度，湿度信息。典型智能终端设备监控数据见表10。5
DL/T1661—2016
数据分类
运行数据
动作数据
告警数据
控制命令
合并单元
iiiKAa~cJouakAa
典型智能终端设备监控数据
数据类型
模拟量
状态量
状态量
远方就地位置
数据内容
设备故障、设备异常、对时异常、GOOSE告警、GOOSE数据异常、GOOSE链路中断、检修连接片投入，控制柜温度、湿度、温湿度控制设备故障等
合并单元监控数据应采集装置的投退、异常、故障及检修压状态信息。装置异常信号应包括时钟同步异常、SV、GOOSE接收异常等告警信息。装置故障信号应反映装置失电情况：并采用硬接点方式接入。就地布置的合并单元应采集控制柜的温度、湿度信息。典型合并单元设备监控数据见表11。表11
典型合并单元设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
3测控装置
数据类型
模拟量
状态量
状态量
远方就地位置
数据内容
设备故障、设备异常、对时异常、SV告警、SV采样链路中断、SV采样数据异常、GOOSE告警、GOOSE数据异常、GOOSE链路中断、检修连接片投入，控制柜温度、湿度、温湿度控制设备故障等测控装置监控数据应采集装置异常、装置故障、SV、GOOSE、MMS告警信息以及检修连接片状态。装置故障信号应反映装置失电情况，并采用硬接点方式接入。典型测控装置设备监控数据见表12。表12
数据分类
运行数据
动作数据
告警数据
控制命令
保护装置
数据类型
状态量
状态量
典型测控装置设备监控数据
数据内容
远方就地位置
设备故障、设备异常。对时异常、SV告警、GOOSE告警、通信中断、检修连接片投入，防误解除等
保护装置包括变压器保护，断路器保护。线路保护。母线保护、母联（分段）保护，电容器保护、低压电抗器保护、高压电抗器保护和站用变压器保护等，应采集装置投退、动作，异常、故障、SV、GOOSE告警及检修连接片状态等信息。装置故障信号应反映装置失电情况，并采用硬接点方式6
iiiKAa~cJouakAa
DL/T16612016
接人。变压器保护和线路保护应区分主保护及后备保护动作信号，母线保护应包含失录保护动作信号。具备重合功能的线路保护和断路器保护应采集重合闸信息。若有定值区远方切换要求，应采集运行定值区号，定值区切换采用遥调方式。典型保护装置设备监控数据见表13。表13典型保护装置设备监控数据序号
数据分类
运行数据
动作数据
告警数据
控制命令
安全自动装置
数据类型
模拟量
状态量
状态量
状态量
模拟量
状态量
定值、定值区号
连接片状态
数据内容
保护动作出口、主保护动作、后备保护动作。重合闸动作、故障录波动作等
故障录波文件，故障简报等
设备故障、设备异常、对时异常、SV告警、GOOSE告警、通信中断、通道异常、检修连接片投入，电流互感器断线、电压互感器斯线等定值区切换
软连接片投退
安全自动装置包括备自投、低频减载、过负荷联切、故障解列和稳控装置等，应采集装置投退动作、异常，故障SV、GOOSE告警及检修连接片状态等信息。若需远方投退操作，应采集备自投相关软连接片停置及备自投充电状态信息。典型安全自动装置设备监控数据见表14。表14典型安全自动装置设备监控数据序号
数据分类
运行数据
动作数据
告警数据
控制命令
中性点隔直装置
数据类型
状态量
状态量
状态量
状态量
连接片状志、安控定值
动作出口
数据内容
设备故障、设备异常、对时异常。SV告警、GOOSE告警、通信中断、通道异常、检修连接片投入等
软连接片投退
中性点隔直装置应采集装置投退、异常、故障等信息，电容型隔直装置还应采集隔直电容的投退信息。中性点直流电流分量采集应对应专用直流电流传感器。典型中性点隔直装置设备监控数据见表15。
典型中性点隔直装置设备监控教据序号
数据分类
运行数据
动作数据
告警数据
控制命令
数据类型
模拟量
状态量
状态量
中性点电流、中性点电压
动作出口
数据内容
设备故障。设备异常、装置电源消失。电流越限告警、电容投入。切至手动等
DL/T1661-2016
5.2.7站控层设备
iiiKAa~cJouaKAa-
站控层设备包括监控主机：应用服务器，数据通信网关机，数据服务器，操作员工作站等：应采集监控设备内部异常，告警与故障信息，CPU负载和磁盘使用幸运行信息及地信状态等信息。站控层典型设备监控数据见表16。
6站控层典型设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
5.2.8其他设备
数据类型
状态量
数据内容
CPU负载，网络负载，磁盘使用率，设备故障，设备异常，通信中断、对时异常等
其他设备包括相量测量装置：时间同步装置：网络交换机，网络分析仪：故障录波装置：网络安防等设备，应采集装置异常、故障等信息。装置故障信号应反映装置失电情况，并采用硬接点方式接入。典型其他设备监控数据见表17。表17典型其他设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
数据类型
状态量
输电和变电状态在线监测设备
输电设备
数据内容
设备故障、设备异常、通信中断、对时异常等输电状态在线监测设备应采集架空线路、电缆的运行和异常情况。典型输电状态在线监测设备监控数据见表18，可根据具体情况优化实施。表18
数据分类
运行数据
动作数据
数据类型
模拟量
典型输电状态在线监测设备监控数据数据内容
架空线路风速、风向、气温、湿度、气压、光辐射强度、降水强度和杆塔倾斜度数据：
电缆护层电流/运行电流：
导线覆冰厚度、综合悬挂载荷、导线温度、微风振动、盐密、灰密、导线弧垂、对地距离、杆塔顿斜度等。序号
数据分类
告警数据
控制命令
5.3.2变电设备
iiiKAa~cJouaKAa
表18（续）
数据类型
数据内容
DL/T1661—2016
雅冰厚度告警、悬挂载荷告警导线温度告警、微风振动告警、盐密告状态量
警、灰密告警、导线弧垂告警、对地距离告警、杆塔倾斜度告警、电缆护层电流告警和预警信息等
变电状态在线监测设备应采集变压器/电抗器、电流互感器/电压互感器、金属氧化物避電器、断路器等的运行和异常情况。典型变电状态在线监测设备监控数据见表19，可根据具体情况优化实施，表19
典型变电状态在线监测设备监控数据序号
数据分类
运行数据
动作数据
告警数据
控制命令
辅助控制设备
站用电设备
数据类型
状态量
数据内容
（1）变压器/电抗器油中溶解气体：（2）电容性设备的电容量、介质损耗因数、全电流等：（3）金属氧化物避雷器的全电流、阻性电流、泄漏电流等（4）气体绝对值、气体相对产气速率、油中微水、局部放电量、铁芯接地电流、顶部油温、介质损耗、SF气体压力等气体绝对值告警、气体相对产气速率告警、气体绝对产气速率告警、水分告警、放电量告警、全电流告警、顶层油温告警、末屏断相告警、介质损耗因致告警、相对介质损耗固数告警、电容量相对变化率告警、末屏断相告警、SF。气体压力告警等
站用电设备监控故据成采集反映站用电运行方式的低压断路器位置信息和电压量信息，及备户投动作、异常及故障信息。装置故障信号应反映装置失电情况。站用变压器监控数据可参考5.1.1。典型站用电设备监控数据见表20。表20典型站用电设备监控数据
数据分类
运行数据
动作数据
告警数据
控制命令
直流设备
数据类型
模拟量
状态量
相电压、线电压
数据内容
设备故障、设备异常、开关跳闸、开关异常、电源异常等直流设备监控数据应采集直流系统交流输入电源、充电机、蓄电池，直流母线，重要馈线等关键9
