DL/T 1673-2016
基本信息
标准号： DL/T 1673-2016
中文名称：换流变压器阀侧套管技术规范
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1491619
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：DL/T 1673-2016
标准名称：换流变压器阀侧套管技术规范
英文名称：Technical specification for valve side bushing of converter transformer
标准格式：PDF
发布时间：2016-12-05
实施时间：2017-05-01
标准大小：1.44M
标准介绍：1范围
本标准规定了换流变压器阀侧套管的使用条件、技术要求、试验项目及试验要求等。
本标准适用于±800kV及以下高压直流输电用油浸式换流变压器的户内型阀侧套管。
本标准不适用于直流系统用穿墙套管以及高压直流输电用油浸式平波电抗器套管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T4109—2008交流电压高于1000V的绝缘套管
GB/T7354局部放电测量
GB/T21429户外和户内电气设备用空心复合绝缘子 定义、试验方法、接收准则和设计推荐
GB/T22674直流系统用套管
IEC61463套管地震条件( Bushings-seismic qualification)
标准名称：换流变压器阀侧套管技术规范
英文名称：Technical specification for valve side bushing of converter transformer
标准格式：PDF
发布时间：2016-12-05
实施时间：2017-05-01
标准大小：1.44M
标准介绍：1范围
本标准规定了换流变压器阀侧套管的使用条件、技术要求、试验项目及试验要求等。
本标准适用于±800kV及以下高压直流输电用油浸式换流变压器的户内型阀侧套管。
本标准不适用于直流系统用穿墙套管以及高压直流输电用油浸式平波电抗器套管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T4109—2008交流电压高于1000V的绝缘套管
GB/T7354局部放电测量
GB/T21429户外和户内电气设备用空心复合绝缘子 定义、试验方法、接收准则和设计推荐
GB/T22674直流系统用套管
IEC61463套管地震条件( Bushings-seismic qualification)

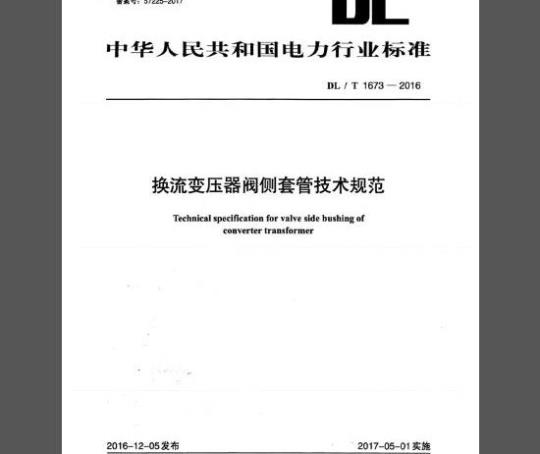

标准图片预览
标准内容
ICS29.080.20
备案号：57225-2017
iiikAa~cJouakAa
中华人民共和国电力行业标准
DL/T1673—2016
换流变压器阀侧套管技术规范
Technical specification for valve side bushing ofconvertertransformer
2016-12-05发布
国家能源局
2017-05-01实施
规范性引用文件
3术语和定义
使用条件
技术要求
试验项目
型式试验
逐个试验。
特殊试验
iikAa~cJouaAa
附录A（资料性附录）
不同电压等级直流工程换流变压器阀侧套管绝缘水平示例DL/T1673-2016
DL/T1673-2016
iikAa~cJouaAa
本标准按照GB/T1.12009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业高压直流输电技术标准化技术委员会归口。本标准负责起草单位：中国电力科学研究院。本标准参加起草单位：传奇电气（沈阳）有限公司、西安西电高压套管有限公司、特变电工沈阳变压器集团有限公司电气组件分公司、国家电网公司运维检修部、国家电网公司直流建设部、国网北京经济技术研究院、国家电网公司直流建设分公司、南方电网科学研究院有限责任公司。本标准主要起草人：李金忠、汤浩、卢理成、冀肖彤、张民、徐忠力、朱斌、闻政、张涛、罗兵、张书琦、程超、高飞、徐剑峰、吴超、贾鹏飞、关健昕、赵志刚、刘雪丽、王健一、孙建涛、郭锐、汪可、仇宇舟、遇心如、赵晓宇、申泽军、徐征宇。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。
1范围
iiiKAa~cJouaKAa-
换流变压器阀侧套管技术规范
DL/T1673—2016
本标准规定了换流变压器阀侧套管的使用条件、技术要求、试验项目及试验要求等本标准适用于土800kV及以下高压直流输电用油浸式换流变压器的户内型阀侧套管。本标准不适用于直流系统用穿墙套管以及高压直流输电用油浸式平波电抗器套管。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT4109-2008交流电压高于1000V的绝缘套管GB/T7354局部放电测量
GB/T21429户外和户内电气设备用空心复合绝缘子定义、试验方法、接收准则和设计推荐GB/T22674直流系统用套管
IEC61463套管-地震条件（Bushings-seismicqualification）3术语和定义
GB/T4109--2008和GB/T22674界定的以及下列术语和定义适用于本标准。3.1
阀侧套管walve sidebushing
用于换流变压器阀侧，与换流阀连接的套管，主绝缘承受一个交流叠加直流的电压。3.2
油漫纸电容芯体oil-impregnatedpaper condensercore由纸和电极材料卷绕后经绝缘液体（通常为变压器油）浸渍的电容芯体。3.3
胶漫纸电容芯体resin-impregnatedpapercondensercore由纸和电极材料卷绕后经树脂浸渍并固化的电容芯体。3.4
油浸纸充气套管oil-impregnated paperand gasfilled bushing主绝缘为油浸纸电容芯体，电容芯体外有绝缘套，绝缘套与套管外套间充绝缘气体，套管外套采用硅橡胶空心复合绝缘子，绝缘气体一般采用SF。气体的套管。3.5
胶漫纸充气套管resin-impregnatedpaperandgasfilledbushing主绝缘为胶浸纸电容芯体，电容芯体与套管外套间充绝缘气体，套管外套采用硅橡胶空心复合绝缘子，绝缘气体一般采用SF。气体的套管。3.6
胶浸纸充固化材料套管resin-impregnatedpaperand foamfiledbushing主绝缘为胶浸纸电容芯体，电容芯体与套管外套间充可固化的绝缘材料，套管外套采用硅橡胶空心复合绝缘子的套管。
DL/T1673-2016
iiiKAa~cJouaKAa=
胶浸纸纯干式套管dry-typeresin-impregnated paperbushing主绝缘为胶浸纸电容芯体，电容芯体外黏接硅橡胶伞裙或直接将电容芯体加工成伞裙的套管。4使用条件
一般规定
换流变压器阀侧套管的使用条件应符合下列一般规定：海拔不超过1000m，超过时应按照GB/T4109-2008中的5.2校正：a）
套管末端浸入的变压器油温度在GB/T4109-2008表3的规定范围内：c)
与绝缘材料接触的外部连接件和金属部件的温度和温升不超过GB/T41092008表2规定的范围：
套管安装角度由供需双方协议
抗地震能力由供需双方协议。
4.2环境条件
换流变压器阀侧套管的使用条件应符合下列环境条件：全封闭户内，微正压，带通风和空调；a）
最高气温+60℃：
c）最低气温+5℃：
d）最大相对湿度60%RH。
4.3影响设计、试验和应用的因素换流变压器阀侧套管的设计、试验和应用应考虑下列条件：a）振动；
b）运输和贴存条件：
c）与换流变压器内绝缘屏蔽、接地壁的距离，以及与建筑物墙壁的距离。如有特殊条件，应由需方规定。5技术要求
5.1额定持续交流电流
额定持续交流电流等价于实际电流波形的有效值，该波形是在触发角为零时，套管所能够传输额定直流负载电流时的波形。
5.2额定过载交流电流
额定过载交流电流是指在指定持续时间和环境温度下要求套管传输的最大交流电流。它等价于实际电流波形的有效值，该电流波形是在零换向角下，套管能够承受额定直流过负载电流时的波形。5.3绝缘水平
换流变压器阀侧套管绝缘水平应比换流变压器阀侧绕组绝缘水平提高不同的倍数。土800kV直流输电工程提高的倍数为：直流电压1.15倍，直流极性反转电压1.15倍，外施交流电压1.1倍～1.15倍，雷电冲击全波电压1.05倍1.1倍，操作冲击电压1.05倍～1.1倍。不同电压等级直流工程换流变2
iiiKAa~cJouaKAa-
压器阀侧套管的绝缘水平参见附录A。5.4机械强度
换流变压器阀侧套管悬臂负荷耐受试验最小值应满足表1的要求。表1换流变压器阀侧套管悬臂负荷耐受试验最小值额定电流
雷电冲击干耐受电压（峰值）
250549
550-749
750~1049
≥1050
注1：等级I为正常负载，等级ⅡI为重载。注2：试验时，套管应模拟运行时的安装角度。2000-2999
DL/T1673-2016
≥3000
悬臂负荷耐受试验负荷
根据雷电冲击耐受电压和额定电流值分级规定。当套管结构尺寸主要由爬电距离决定时，如果能够证明施加的应力适当，则试验值应经协议确定。5.5结构形式
换流变压器阀侧套管按绝缘结构形式可分为油浸纸充气套管、胶浸纸充气套管、胶浸纸充固化材料套管、胶浸纸纯干式套管。
换流变压器阀侧套管应具备试验抽头，对充气套管应加装密度继电器，宜具备三套独立的跳闸触点。5.6空心复合绝缘子外套
换流变压器阀侧套管空心复合绝缘子外套应符合GB/T21429的规定。5.7换流变压器阀侧绕组谐波电流频谱换流变压器阀侧绕组谐波电流频谱由需方提供。6试验项目
6.1..试验一般要求
按照GB/T22674和GB/T4109-2008的相关规定，进行换流变压器阀侧套管绝缘试验时，套管油中部分采用的绝缘成型件与换流变压器绝缘出线装置具有等效的结构和电场分布。6.2型式试验
一般通过比较特征值，如电容量、介质损耗因数、局部放电量来检查型式试验中不可见的损伤。型式试验项目包括：
工频干耐受电压试验并局部放电测量（7.1)：雷电冲击干耐受电压试验（7.2)：3
DL/T1673—2016
iiiKAa~cJouaKAa=
操作冲击干耐受电压试验（7.3）：温升试验（7.4）
悬臂负荷耐受试验（7.5）
油浸纸充气套管内部绝缘套的密封试验（7.6）充气套管的内压力试验（7.7）：尺寸检查（7.8）。
6.3逐个试验
除非供需双方另有协议，否则应按以下顺序对每一只套管进行试验：介质损耗因数（tan3）和电容量的测量（8.1）雷电冲击干耐受电压试验（8.2）：工频干耐受电压试验并局部放电测量（8.3）：-重复测量介质损耗因数（tan）及电容量（8.1)：直流耐受电压试验并局部放电测量（8.4）：-极性反转试验并局部放电测量（8.5）：重复测量介质损耗因数（tanの）及电容量（8.1）：抽头绝缘试验（8.6)；
充气套管的内压力试验（8.7)：充液体套管的密封试验（8.8）：充气套管的密封试验（8.9）：
法兰的密封试验（8.10）：
外观和尺寸检查（8.11)。
6.4特殊试验
特殊试验仅适用于供需双方有合同协议的情况。试验项目如下：载流导体直流电阻测量（9.1)：充气套管的气体成分测量（9.2）：热点温度测量（9.3）
热稳定试验（9.4）：
抗震试验（9.5)。
型式试验
7.1工频干耐受电压试验井局部放电测量7.1.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。7.1.2试验方法和要求
试验按以下规定的内容进行：
a）局部放电测量试验电压为Uac（有效值，试验电压由需方给出规定值），对于未给出规定值的套管，局部放电测量试验电压按下列公式计算：4
式中：
iiiKAa~cJouaKAa=
U.-1.15×15
(N-0.5)xUm+
每个六脉动阀桥的最高直流电压：安装套管的换流变压器阀侧绕组的最大交流运行线电压：一从直流中性线到换流变压器套管换流桥的六脉动桥数。DL/T16732016
b）1min工频干耐受电压试验的电压有效值等于雷电冲击干耐受电压试验的电压除以2.1。此试验不需要局部放电测量。如果1min干耐受电压值不高于Uae*则无须进行此步骤。施加1h的局部放电测量试验电压U能，同时进行局部放电测量，且每隔5min记录一次。c
7.1.3接收准则
如果套管没有发生闪络或击穿，并且局部放电量没有超过10pC，则认为套管通过本试验。如果出现了击穿，则认为套管未通过本试验。对电容式套管来说，如果试验后测得的电容量比先前测得的电容量增加约一屏的电容量，则认为出现了击穿。如果发生一次闪络，则试验仅重复进行一次。如重复试验期间未出现内络或击穿，则认为该套管通过本试验。7.2雷电冲击干耐受电压试验（BIL）7.2.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。7.2.2试验方法和要求
试验电压由需方给出规定值。试验按照以下顺序连续进行：正极性15次全波冲击：
负极性1次全波冲击：
负极性5次截波冲击：
负极性14次全波冲击。
标准雷电冲击波形为1.2/50us。截波装置的闪络时间应介于2us～6us之间。极性改变之后，允许在冲击试验之前施加几次小幅值的冲击电压。为避免先前施加电压的影响，连续施加电压的时间间隔应足够长。7.2.3接收准则
如果试验结果符合GB/T41092008中8.3.3的规定，则认为套管通过本试验。7.3操作冲击干耐受电压试验（SIL）7.3.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。7.3.2试验方法和要求免费标准bzxz.net
试验电压由需方给出规定值。试验应按照GB/T41092008中8.4.2的要求进行。5
DL/T16732016
7.3.3接收准则
iiiAa~cJouakAa
如果试验结果符合GB/T41092008中8.4.3的规定，则认为套管通过本试验。7.4温升试验
7.4.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。7.4.2试验方法和要求
试验依照GB/T41092008中8.7的要求执行。在特定运行条件下，可按其他试验条件进行（见4.1和4.2)。
换流变压器阀侧套管温升试验电流由需方给出规定值，应不小于换流变压器总损耗下的等效试验电流值。
7.4.3接收准则
如果试验结果符合GB/T41092008中表2所规定的范围，则认为套管通过本试验。7.5
悬臂负荷耐受试验
7.5.1适用范围
本试验适用于所有类型的换流变压器阀侧套管7.5.2试验方法和要求
试验值应按表1取值，试验安装角度模拟运行条件，按照GB/T4109—2008中8.9.2的要求执行。7.5.3接收准则
如果试验结果符合GB/T41092008中8.9.3的规定，则认为套管通过本试验。7.6油浸纸充气套管内部绝缘套的密封试验油浸纸充气套管应进行内部绝缘套密封试验，试验应按照GB/T4109-2008中8.10的要求进行。7.7充气套管的内压力试验
油浸纸充气套管和胶浸纸充气套管应进行内压力试验，试验应按照GB/T4109--2008中8.11的要求进行。
7.8尺寸检查
尺寸检查应按照GB/T41092008中8.13的要求进行。8逐个试验
8.1介质损耗因数（tan8）和电容量的测量8.1.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。6
8.1.2试验方法和要求
iiiKAa~cJouaKAa-
DL/T1673-2016
介质损耗因数（tan和电容量的测量应在工频干耐受电压试验和雷电冲击干耐受电压试验之前和之后进行，依照GB/T4109--2008中9.1的要求进行。试验时套管导体应不载流。测量应在10℃40℃的环境温度下用西林电桥或其他适宜设备进行，测量电压由需方给出规定值，测量电压不超过工频干耐受电压，此外还应在2kV20kV电压间进行，作为套管现场试验和运行以后进行监测的参考值。8.1.3接收准则
如果变化量在GB/T4109-2008中9.1.3规定的范围内，则认为套管通过本试验。8.2雷电冲击干耐受电压试验（BIL）8.2.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。8.2.2试验方法和要求
试验应按照GB/T4109-2008中9.2.2的要求进行。试验电压由需方给出规定值。
8.2.3接收准则
如果试验结果符合GB/T4109—2008中9.2.3的规定，则认为套管通过本试验。8.3工频干耐受电压试验局部放电测量8.3.1适用范围
本试验适用于所有类型的换流变压器阀侧套管。8.3.2试验方法和要求
试验方法与7.1.2相同，只是步骤c）阶段的U无须持续1h。8.3.3接收准则
局部放电测量的接收准则同7.1.3。如果外绝缘发生闪络，则可重复试验。如果仍有闪络，则认为套管未通过本试验。
8.4直流耐受电压试验井局部放电测量8.4.1适用范围
本试验适用于所有直流持续电压不小于150kV的换流变压器阀侧套管。8.4.2试验方法和要求
试验过程中油的温度应在10℃～40℃之间。直流电压应在1min内先升到换流变压器的直流电压试验水平，然后在下1min内再升到套管的直7
DL/T16732016
iirKAa~cJouaKAa-
流电压试验水平并保持2h，此后在1min内将电压降至零。用GB/T7354规定的测量设备进行局部放电测量，且在整个直流耐受电压试验期间进行。应采用正极性
试验电压U品按下列公式进行计算：U-1.15X1.5×[(N-0.5)XU+0.7XUm8.4.3接收准则
如果满足下列条件，则认为套管通过本试验：(2)
在试验的最后30min内记录到的不小于2000pC的局部放电脉冲数不超过10个，试验中外部的于扰应忽略不计，如果不满足要求，则试验可再延长30min：判据同前，且只能再延长一次。一没有闪络或者击穿发生。
如果发生击穿，则试验未通过。对电容式套管来说，如果试验后测得的电容量比先前测得的电容量增加约一屏的电容量，则认为出现了击穿。如果发生闪络，则试验仅可重复进行一次。如重复试验期间未出现闪络或击穿，则认为该套管通过本试验。8.5极性反转试验井局部放电测量8.5.1适用范围
本试验适用于所有直流持续电压不小于150kV的换流变压器阀侧套管。8.5.2试验方法和要求
本试验中，油的温度应在10℃40℃之间。极性反转试验示意图如图1所示。U
图1极性反转试验示意图
在直流耐受电压试验后，进行极性反转试验。在较低电压下允许绝缘结构不进行预处理。直流耐受电压试验结束后，在进行极性反转试验之前餐管通常应接地，并完全放电完全放电需要的持续时间应依照套管的不同类型来约定，且应足够长，以避免电荷的积聚对试验结果的影响。但为了在逐个试验期间节约时间，可根据双方协议在直流耐受电压试验后，随时进行极性反转试验。
试验应按下列顺序连续进行：
负极性90min：
-正极性90min
一负极性45min：
电压降至零。
iiiKAa~cJouaKAa-
DL/T1673-2016
极性反转的切换时间应根据试验设备水平尽可能短，且不应大于2min。电压达到试验值的100%时认为极性反转完成。整个试验过程中应监测局部放电量。采用GB/T7354中规定的设备进行局部放电测量。极性反转试验电压U按下列公式进行计算：U.=1.15X1.25x[(N-0.5)×Um+0.35XUm8.5.3接收准则
如果满足下列条件，则认为套管通过本试验：(3)
在试验时间中任一30min连续时间间隔内，但不包括极性反转的时间，记录到的不小于2000pC的局部放电脉冲数不超过10个。-没有闪络或者击穿发生。
如果发生击穿，则试验未通过。对电容式套管来说，如果试验后测得的电容量比先前测得的电容量增加约一屏的电容量，就认为出现了击穿。如果发生闪络，则试验仅能重复进行一次。如重复试验期间未出现闪络或击穿，则认为该套管通过本试验。8.6抽头绝缘试验
试验应按照GB/T4109-2008中9.5的要求进行。8.7.充气套管的内压力试验
油浸纸充气套管和胶浸纸充气套管应进行内压力试验，试验应按照GB/T4109--2008中9.6的要求进行。
8.8充液体套管的密封试验
油浸纸充气套管应进行该项试验，试验应按照GB/T4109-2008中9.7的要求进行。8.9充气套管的密封试验
油浸纸充气套管和胶浸纸充气套管应进行密封试验，试验应按照GB/T41092008中9.8的要求进行。8.10法兰的密封试验
法兰的密封试验应按照GB/T4109-2008中9.9的要求进行。8.11外观和尺寸检查
外观和尺寸检查应按照GB/T41092008中9.10的要求进行。9特殊试验
9.1载流导体直流电阻测量
9.1.1适用范围
本试验适用于所有油中和空气接线端子间的载流导体上带过渡连接的换流变压器阀侧套管。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
