标准号:GB 7001-1986
标准名称:灯具外壳防护等级分类
英文名称:Classification of degrees of protection provided by enclosures for luminaires
标准格式:PDF
发布时间:1988-11-22
实施时间:1987-10-01
标准大小:1.1M
标准介绍:本标准规定了灯具外壳防护分类分级系统,同时规定了验证各类不同外壳防护性能的试验方法。
这些灯具采用钨丝灯、管状荧光灯和其他气体放电灯为光源,其电源电压不超过100V。
本标准适用于在各个方面均符合设计规定的灯具外壳。在正常使用条件下外壳的材料和工艺应能保证达到本标准的要求,纯粹为人身安全而设置在外壳外部栏栅等防护措施不算作外壳的一部分。本标准没规定有关机械损坏、易爆、腐蚀性气体或需菌、虫害等条件下的防护等级。
本标准中的分类系统所包括的防护型式有:
a.防止人体触及或接近外壳内部的带电部分,防止固体异物进入外壳内部;
b.防止水进人外壳内部达到有害程度;
c.防止潮气进入外壳内部达到有害程度。

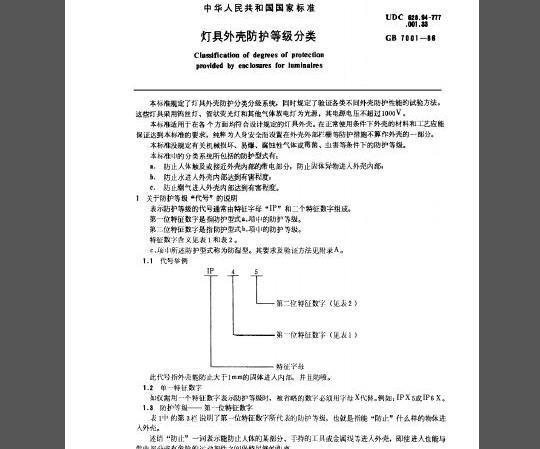

标准图片预览






标准内容

中华人民共和国国家标准
灯具外壳防护等级分类
Classification of degrees of protectionprowided by enclosures for luminairesUDC628.94-777
GB7001--86
本标准规定了灯具外壳防护分类分级系统,同时规定了验证各类不同外壳防护性能的试验方法。这些灯具采用钨丝灯、管状荧光灯和其他气体放电灯为光源,其电源电压不超过1000V。本标准适用于在各个方面均符合设计规定的灯具外壳。在正常使用条件下外壳的材料和工艺应能保证达到本标准的要求,纯粹为人身安全而设置在外壳外部栏栅等防护措施不算作外壳的一部分。本标准没规定有关机械损坏、易爆、腐蚀性气体或毒菌、虫害等条件下的防护等级。本标准中的分类系统所包括的防护型式有:a:防止人体触及或接近外壳内部的带电部分,防止固体异物进人外壳内部:b.防止水进入外壳内部达到有害程度:C:防止潮气进人外壳内部达到有害程度。1关于防护等级“代号”的说明
表示防护等级的代号通常由特征字母“IP”和二个特征数字组成。第一位特征数字是指防护型式a,项中的防护等级。第二位特征数字是指防护型式b.项中的防护等级。特征数字含义见表1和表2。
c.项中所述防护型式称为防湿型。其要求及验证方法见附录A。1.1代号举例
第二位特征数字(见表2)
第一位特征数字(见表1)
特征字母
此代号指外壳能防止大于1mm的固体进人内部,并且防喷。1.2单--特征数字
如仅需用-个特征数字表示防护等级时,被省略的数字必须用字母X代替。例如:IPX5或IP6X,1.3防护等级一第-位特征数字
表1中的第3栏说明了第一位特征数宇所代表的防护等级。也就是指能“防止”什么样的物体进人外壳。
述语“防止”一词表示能防止人体的某部分、手持的工具或金属线等进人外壳,即使进人也能与带电部分或有危险的运动部件之间保持足够的距离。适用于某一防护等级的外壳也适用于表1中的所有低于该防护等级的各级,一般不必另做较低防国家标准局1986-11-22发布
1987-10-01实施
护等级的试验。
第一位
特征数字
简短说明
无防护
防大于50mm
的固体异物
防大于12mm
的固体异物
防大于2.5mm
的固体异物
防大于1mm的
周体异物
GB7001-86
表1第一位特征数字所表示的防护等级防护等级
没有特殊防护
人体某一大面积部分,如手(但对有意识的接近并无防护)。固体异物直径超过50mm手指或类似物,长度不超过80mm,固体异物直径超过12mm
直径或厚度大于2.5mm的上,电线等,副体异物直径超过2.5mm
厚度大于1mm的线材或片条。周体异物直轻超过1mm
不能完全防止尘埃进人,但进入趾不能适到妨碍设备正常运转的程度
无尘埃进人
试验方法
参看条款
1.3.1第一位特征数字为1至4的灯具应能防止三个互相垂直的尺寸都超过第3栏相应数字的,形状规则或不规则的固体异物进人外壳。1.3.2对具有泄水孔或通风孔的灯具第一特征数字为3和4时,其体要求由有关产品标准规定。1.3.3对具有泄水孔的灯具第一位特征数字为5时,其具体要求由有关产品标准规定。1.3.4灯具的防护等级至少为IP2X。1.4防护等级一一第二位特征数字表2中的第3栏说明了第二位特征数字所代表的每一种防护等级外壳的防护程度。适用于某一防护等级的外壳也适用于表2中所有低于该防护等级的各级。一般不必另做较低防护等级的试验。
第二位
特征数字
商短说明
无防护
15防滴
防淋水
防截水
防喷水
防盗烈海粮
防漫水影响
防潜水影响
GBT001-86
表2第二位特征数字所表示的防护等级防护等级
没有特殊防护免费标准bzxz.net
滴水(重直滴水)无有害影响
当外壳从正常位置随斜在15以内时,重直滴水无有害影响
与重直战60范以内的淋水无有害影节任何方向水无有害影响
任何方向喷水无有害影响
蓝裂海浪或强烈喷水时,进人外壳水量不致达到有害程度
设人规定压力的水中经规定时间后进人外光水融不致达到有害程度
能按制造厂规定的条件长期潜水试验方法
参看条款
不做试验
注,表中第二位特征数字为7,通带指水密型。第二位特征数字为8,通常指加压水密型。水密型灯具未必适合于水下工作,而加压水密型打具应能用于这样的场合。标志
“IP数字”是灯具的主要标记。如果需要,也可另加有关规定的符号(见表3)。防护等级为IP20的灯具,不需要标上标记。防护等级标志应在产品铭牌上或外壳明显的位置上标明。如果灯具的安装对防护等级有影响时,制造厂必须在安装说明书或其他类似文件中指出。标记
试验的一般要求
GB7001-86
表3标记与符号对照表
正方形内含一满
三角形内合一摘
二个三角形内各含一滴
滴后跟用米表示的最大浸沉深度无框网格
有框网格
本标准所规定的试验是型式试验,灯具产品的所有部件应按制造厂规定装配好。如有特殊情况,在产品标准中另作规定。4第一位特征数字的试验
4.1第一位特征数字为2时的试验本试验包括如下两部分:
a.试验指试验:
试验用试验指如图1。两个联结点可在90°范内弯曲(但只能向同一方向)。将此试验指用不超过10N的力向外壳的各个孔眼中推插,如能进人,则应任意在各个可能的位置上活动。试验指与壳内带电部分不触及,即认为试验合格。GB 7001-86
如有必要,用电指示器来显示该试验指是否与带电部件接触,可在试验指与壳内带电部分之间串接一个适当的指示灯,并供以不小于40V的安全电压。如导电部分覆盖有漆膜或氧化层或其他类似方法的保护时,则试验时应包上一层金属箱,并与正常工作时带电部分本身作电联结。试验时指示灯不亮即认为试验合格。0.
b.试球试验:
绝续材料
没有专门规定公差部分的尺寸公差角度:品
直线尺寸,25mm以下,1.
25mm以上,+0.2
试指材料:热处理钢
试指的两个联结点可在9010
范围内弯曲,但只能向同一个方向。图1标准试验指
以30±3N的力将直径为12*g5mm的刚性球压在外壳各孔上,如该球不能穿过任何孔眼,并不触及壳内带电部分,即认为试验合格。4.第一位特征数字为3时的试验
将直径为2.5+9-5mm的一根刚性半直钢丝(或棒),用3±0.3N的力进行试验。钢丝(或棒)的端部应无毛刺,端部的端面与轴线垂直。如钢丝(或棒)不能进人壳内,即认为试验合格。4.8第一位特征数字为4时的试验将直径为1**5mm的刚性平直钢丝,用10.1N的力进行试验,钢丝端部应无毛刺,端部的端面与轴线垂直。
GB7001--86
如钢丝不能进人壳内,即认为试验合格。率.4第一位特征数字为5时的试验4.4.1防尘试验
试验设备的基本原理如图2所示。也可采用能达到相同效果的类似设备。将所试灯具按正常使用位置放人防尘试验箱内。使其点亮到工作温度后开始试验。先切断灯具电源,保持2.5h。然后,再将灯具接通并在正常工作情况下工作3h。在此试验期间,借气流使滑石粉忌浮在箱内。上述阶段结束时,切断灯具和试验箱电源,将灯具在箱内再保持2.5h,整个试验过程为8h。试验用滑石粉应能通过金属方孔筛,筛的标准线径为50um,线间标称间距为75um,滑石粉用量按每立方米试验箱容积为2kg,使用次数不应超过20次。上述试验完成后,防尘灯具内导电部件不充许有滑石粉沉积。且所试灯具应进行绝缘强度试验。玻璃窗
滑石粉
图2防尘试验设备
对具有泄水孔的灯具,试验时将泄水孔封闭。4.5第一位特征数字为6时的试验按上述4.4条同样的条件进行试验。E
振动器
试验后,尘密型灯具内部不允许有滑石粉沉积,且所试灯具应进行绝缘强度试验。第二位特征数字的试验
本标准规定的试验用清水进行。在进行本试验前,将灯具按其正常使用位置接通电源点亮光源,使其在额定电压下维持一稳定的工作温度。由于试品带电应采用相应的安全措施。进行本试验时,水温应保持在5~25C范围内。完成本试验后,所试灯具应立即进行绝缘强度试验,并由下列各条检验其合格与否。a。所有灯具的带电部件或绝缘部件不允许有微量水存在:对IPX1-IPX6等级的灯具,内部不允许有积水:b.
水密灯具和加压水密灯具内的任何部位一般不允许有微量水存在。GB7001-86
如外壳有泄水孔,应通过观察证明进水不会积累,且能排出而不损害灯具安全性能。5.1第二位特征数字为1时的试验试验用图3原理制成的试验设备进行。整个试验设备底部的滴水分布相当均匀,降水量约为每分钟3mm(如用图3试验设备,相当于每分钟水位降低3mm)。社和种舒层是国节水流世的,层与层之间用金星网和吸水纸隔开122220020
注:支承物应小于样品。
图3滴水试验设备
灯具按正常使用位置放在滴水试验设备下面,设备底部应大于样品的水平投影面。试验持续时间为10min。
5.2第二位特征数字为2时的试验滴水试验设备与5.1条相同,降水避也调节得相同。灯具应在四个顿斜的固定位置各试验2.5min,这四个位置在两个互相垂直的平面上与垂线各懒余15,总的试验持续时间应为10min。5.3第二位特征数字为3时的试验采用图4所示的防淋防溅设备。图中半圆环管子的半径应尽可能小,使与所试灯具的位置,大小协调。
回特营
报动半角度
半角度内孔的范围
GB7001-86
R=200mm及其倍数
灯具防护
防淋,防藏
±60°
图-4防淋防戳试验设备
圆环形管子须打孔,使水直接资向圆心,设备人口的水压约80kPa(0.8bar)。环形管应能产生120°摆动,垂直线两边各为60°,完成摇握周期(2×120°)约4s。灯具应装在管子旋转轴线以上,使水足够喷满灯具端部。在试验时,灯具应能以每分钟一转的速率绕垂直轴旋转。喷水时间为10min。然后切断灯具电源,允许灯具自然冷却,同时继续喷水10min。如果被试灯具外壳的尺寸和形状与图4设备不能协调时,可采用图5手提式淋水和溅水试验设备。压力站
活助挡指
A廊规图(移去档板)
净0.5的孔共121个,其中一个孔在中央里面2圈共12个孔,间距30
外面4图各24个孔,间距15
活动挡板——铝
喷头黄铜
图5手持式淋水和溅水试验设备
采用图5所示设备。
GB 7001-86
本试验进行时应装上活动挡板。调节水压使流量为每分钟10±0.5L(压力约为80~100kPa(0.8-1.0bar))。试验持续时间按外壳表面积计算(不包括安装面积),每半方米为1min,但至少为5min。往:外壳裁面积计算误差应在正负百分之十之内。5.4第二位特征数字为4时的试验,采用图4所示设备。用水从各方面喷射灯具10min,方法如5.3条所述。灯具应装在管子旋转轴线以下,使水足够喷满灯具端部。环形管应能产生几乎是360°的摆动,重直线两边各为180°全摆动周期(2×360°),时间约85。在试验时,灯具应能以每分钟一转的速率绕垂直轴旋转。为避免样品的支承物成为挡水板,应将其做成格栅状的。经10min试验后,切断灯具电源,充许灯具自然冷却,同时继续喷水10min。b.采用图5所示设备。
从喷头上除去活动挡板,使被试外壳在任何可能的方向都受到喷水。流量和每单位面积喷水时间与第5.3条b.相同。5.5第位特征数字为5时的试验
切断灯具电源,立即用图6带有喷嘴的软管从各方尚喷射灯具,条件如下:喷嘴内径:6.3mm
喷嘴水压,约30kPa(0.3bar)
喷射时间]:15min
喷嘴离试品距离:3m
D=6.3mm用十5.5条的试验
D=12.5mm用十5.6条的试验
喷嘴详用
图6喷水试验标准喷嘴
5.6第二位特征数字为6时的试验GB1001-86
切断灯具电源,立即用图6带有喷嘴的软管从各方面喷射灯具,条件如下:喷嘴内径;12.5m
喷嘴水压:约100kPa(1bar)
喷射时间:15min
喷嘴离试品距离:3m
5.7第二位特征数字为7时的试验受试灯具应完全浸人水中,并满足下列各条件量,灯具顶部离水面至少150mm。b.灯具最低部位离水面至少1m。c:试验时间为30min。
5.8第二位特征数字为8时的试验受试灯具点亮,或者通过其他合适的方法,使其外壳温度比试验箱内的水温略高。然后,切断灯具电源,并使其承受相当于额定最大浸润深度所产生的水压的1.3倍,历时30min。GB7001-86
附录A
防湿型灯具
(参考件)
防湿型灯具是指灯具能在相对湿度为90%以上的湿气中正常工作的灯具。试验方法,
将灯具放在环境温度35C以上、相对湿度90%以上的箱中,点燃8h,然后切断灯具电源,将箱中温度调至常温15~25℃,湿度调至常温45~75%放置16h,这样反复操作10次。试验完成后,对所试灯具进行绝缘强度试验,灯具内部不应有湿气侵人而影响正常工作附加说明:
本标准由中华人民共和国轻工业部提出,由上海灯具研究所归口。本标准由上海灯具研究所负责起草。本标准主要起草人柳文澜。
