标准号:GB/T 20202-2019
标准名称:农业用乙烯-乙酸乙烯酯共聚物(EVA)吹塑棚膜
英文名称:Ethylene-vinyl acetate copolymer (EvA) blown covering film for agriculture
标准格式:PDF
发布时间:2019-08-30
实施时间:2020-03-01
标准大小:977K
标准介绍:本标准规定了农业用乙烯乙酸乙烯酯共聚物(EVA)吹塑棚膜(以下简称EVA棚膜)的术语和定义、分类及代号、规格及推荐厚度、要求、试验方法、检验规则、标志、包裝、运输及贮存。
本标准适用于农业用塑料大、中、小棚和温室透光覆盖材料使用的内添加型乙烯-乙酸乙烯酯共聚物的棚膜。
本标准不适用于T型机头生产的乙烯乙酸乙烯酯共聚物的棚膜。
本标准按照GB/T1.1-2009给出的规则起草。
本标准代替GB/T20202—2006《农业用乙烯-乙酸乙烯酯共聚物(EVA)吹塑棚膜》。本标准与GB/T20202—2006相比,主要技术变化如下:
增加了散光型棚膜术语和定义(见3.3);
删除了半透明型棚膜和不透明型棚膜(见2016年版的3.3、3.4);
增加了分类中的散光型棚膜(见4.1);
增加了产品推荐厚度的范围(见5.2);
修改了宽度极限偏差(见6.1,2006年版的5.1);
修改了厚度极限偏差及平均偏差指标(见6.2,2006年版的5.2);
修改了力学性能指标(见6.5,2006年版的5.5);
修改了透光率、雾度性能指标(见6,7,2006年版的5.5);
修改了拉伸强度及断裂标称应变测试方法(见7.6,2006年版的6.6);
修改了检验规则(见第8章,2006年版的第7章)。
本标准由中国轻工业联合会提出
本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口。

标准图片预览






标准内容

ICS83.140.10
iiiKAacJouaKAa=

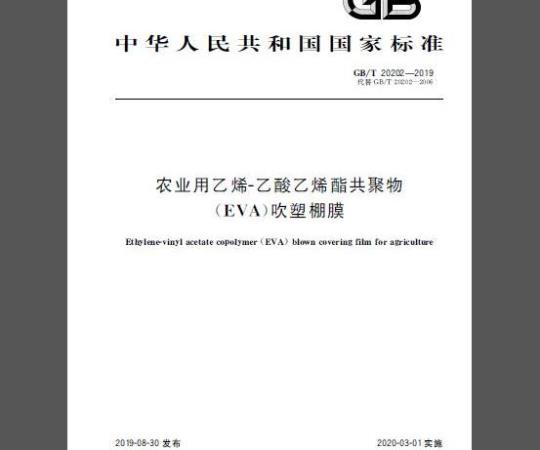

中华人民共和国国家标准
GB/T20202—2019
代替GB/T20202—2006
农业用乙烯-乙酸乙烯酯共聚物
(EVA)吹塑棚膜
Ethylene-vinyl acetate copolymer (EVA) blown covering film for agriculture2019-08-30发布
国家市场监督管理总局
中国国家标准化管理委员会
2020-03-01实施
iiiKAacJouaKAa=
本标准按照GB/T1.1一2009给出的规则起草。GB/T20202—2019
本标准代替GB/T20202—2006《农业用乙烯-乙酸乙烯酯共聚物(EVA)吹塑棚膜》。本标准与GB/T20202—2006相比,主要技术变化如下:增加了散光型棚膜术语和定义(见3.3);删除了半透明型棚膜和不透明型棚膜(见2016年版的3.3、3.4);增加了分类中的散光型棚膜(见4.1);增加了产品推荐厚度的范围(见5.2);修改了宽度极限偏差(见6.1,2006年版的5.1);修改了厚度极限偏差及平均偏差指标(见6.2.2006年版的5.2);修改了力学性能指标(见6.5,2006年版的5.5);修改了透光率、雾度性能指标(见6.7.2006年版的5.5):修改了拉伸强度及断裂标称应变测试方法(见7.6,2006年版的6.6);修改了检验规则(见第8章,2006年版的第7章)。本标准由中国轻工业联合会提出。本标准由全国塑料制品标准化技术委员会(SAC/TC48)归口。本标准起草单位:华盾雪花塑料(固安)有限责任公司、安阳塑化股份有限公司、北方华锦化学工业股份有限公司、白山市喜丰塑业有限公司、长春福利塑料有限责任公司、河北科伦塑料科技股份有限公司、河南省银丰塑料有限公司、杭州新光塑料有限公司、哈尔滨塑五有限公司、焦作咏春塑胶有限公司、兰州石油化工宏达公司、青岛宏达塑胶总公司、山东清田塑工有限公司、山东天鹤塑胶股份有限公司、天津市天塑科技集团有限公司第二塑料制品厂、玉溪市旭日塑料有限责任公司、北京燕山石化高科技术有限责任公司、北京天罡助剂有限责任公司、中石化北京化工研究院、甘肃福雨塑业有限责任公司。本标准主要起草人:刘丙伟、秦立洁、蒋瑞萍、杨渝、胡文平、尹君华、张殿祥、穆建章、赵立功、卢伟东、曾小强、赵莉、李蕾、杨彦、孙美菊、郝际臣、宋营光、王淑敏、韩维民、王明显、王智勤。本标准所代替标准的历次版本发布情况为:GB/T20202—2006。
1范围
iiiKAa~cJouaKAa=
农业用乙烯-乙酸乙烯酯共聚物
(EVA)吹塑棚膜
GB/T20202—2019
本标准规定了农业用Z烯-乙酸Z烯酯共聚物(EVA)吹塑棚膜(以下简称EVA棚膜)的术语和定义、分类及代号、规格及推荐厚度、要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于农业用塑料大、中、小棚和温室透光覆盖材料使用的内添加型乙烯-乙酸乙烯酯共聚物的棚膜
本标准不适用于T型机头生产的乙烯-乙酸乙烯酯共聚物的棚膜。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T1040.3一2006塑料拉伸性能的测定第3部分:薄膜和薄片的试验条件GB/T2035—2008塑料术语及其定义GB/T2410一2008透明塑料透光率及雾度的测定GB/T2828.1一2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
GB/T2918塑料试样状态调节和试验的标准环境GB/T6040—2002红外光谱分析方法通则GB/T6672—2001
塑料薄膜和薄片厚度测定机械测量法GB/T6673—-2001
塑料薄膜和薄片长度和宽度的测定GB/T16422.2—2014塑料实验室光源暴露试验方法第2部分:氙弧灯GB/T30925—2014
塑料乙烯-乙酸乙烯酯共聚物(EVAC)热塑性塑料乙酸乙烯酯含量的测定
QB/T1130—1991塑料直角撕裂性能试验方法3术语和定义
GB/T2035—2008界定的以及下列术语和定义适用于本文件。3.1
奠ethylene-vinyl acetatecopolymerblown coveringfilmforagriculture农业用乙烯-乙酸乙烯酯共聚物棚膜以乙烯-乙酸乙烯酯共聚树脂(EVA)或其与低密度聚乙烯(PE-LD)、线型低密度聚乙烯(PE-LLD)、茂金属线型低密度聚乙烯(PE-MLLD)共同为基础原料,添加一定比例的耐候剂、流滴剂等通过挤出吹塑法生产,乙酸乙烯酯基(VA)平均含量不少于4.0%,作为农业用塑料大、中、小棚的透光覆盖材料。
GB/T20202—2019
iiiKAa~cJouaKAa=
透明型棚膜transparentcoveringfilm透射绝大部分人射光,能看清楚薄膜背面物体的棚膜。3.3
散光型棚膜astigmatismcoveringfilm散射大部分入射光,透光率≥85%、雾度≥50%的棚膜。3.4
宽度width
吹塑筒膜展平成单片的宽度。
anti-fog performance
流滴性能
在有内外温度差和一定湿度的封闭环境中,使膜内表面上形成的露滴具有铺展成水膜状态或沿着一定角度的膜面流动的性能。
anti-fog performance invalidation流滴性能失效
流滴类薄膜在有内外温度差和一定湿度的封闭环境中一段时间后,内表面出现白色露滴或不流动透明水滴的现象。
流滴性能失效面积比arearatioofanti-fogperformanceinvalidation流滴类薄膜试样测试面上的流滴性能失效面积与试样测试面积之比。3.8
初滴时间timeoffirstdropcoming流滴类薄膜试样在快速流滴试验仪上,从测试开始到膜内表面聚集成的第一个露滴滴落的时间。3.9
流滴性能失效时间timeofanti-fogperformanceinvalidation流滴类薄膜试样在快速流滴试验仪上和规定测试条件下连续观察,膜面流滴性能失效面积比达到一定值时所需的时间。
4分类和代号
4.1分类
按透明性分为透明型棚膜、散光型棚膜,2代号
I为透明型棚膜,Ⅱ为散光型棚膜。5规格及推荐厚度
5.1规格
以宽度(幅宽)、厚度()表示,单位为毫米(mm)2
推荐厚度
iiiKAa~cJouaKAa
EVA棚膜推荐厚度见表1。
表1推荐厚度
推荐厚度
0.060.0.070.0.080.0.090.0.100.0.110.0.120.0.130.0.140要求
宽度极限偏差
宽度极限偏差应符合表2规定。
宽度极限偏差
宽度w/mm
4000w>15000
厚度极限偏差及厚度平均偏差
厚度极限偏差及厚度平均偏差应符合表3规定。表3
厚度极限偏差/%
厚度平均偏差/%
厚度极限偏差及厚度平均偏差
宽度偏差/%
GB/T20202—2019
单位为毫米
不应有影响使用的气泡、条纹、穿孔、破裂、暴筋和褶皱6.3.2每平方米不应多于20个0.6mm~2.0mm的杂质、晶点、僵块,不应有大于2.0mm的杂质、晶点、僵块。
6.3.3膜卷应插叠、卷绕整齐,无断头。6.4
净质量偏差
净质量偏差应符合表4规定。
GB/T20202—2019
iiiKAa~cJouaKAa
净质量偏差
净质量m。
m≤70
70mo>200
物理力学性能
物理力学性能应符合表5规定
拉伸强度(纵、横向)/MPa
断裂标称应变(纵、横向)/%
直角撕裂强度(纵、横向)/(kN/m)乙酸乙烯酯基(VA)含量/%
红外线透过率/%
耐候性能
耐候性能应符合表6规定。
物理力学性能
0.060≤0.080
纵向断裂标称应变保留率/%
透光率及雾度性能
I型棚膜应符合表7规定。
透光率/%
雾度/%
ⅡI型棚膜应符合表8规定。
耐候性能
0.060mm≤@≤0.140mm
I型透光率及雾度性能
8≤0.080
单位为千克
流滴性能
iiikAacJouaKAa
透光率/%
雾度/%
流滴性能应符合表9规定。
Ⅱ型透光率及雾度性能
表 9流滴性能
0.060mm80.080mm
初滴时间/s
流滴失效时间/d
试验方法
GB/T20202—2019
8>0.080mm
从膜卷外端先剪去不少于0.5m长,再裁取长度不少于1m的薄膜试样进行试验。试样状态调节和试验的标准环境按GB/T2918规定进行测定,在温度为23℃土2℃条件下试样调节时间不少于4h,外观和净质量偏差除外的项目在此条件下进行试验。7.3
宽度极限偏差
按GB/T6673一2001规定进行测定,用分度值为1mm的卷尺或钢直尺测量宽度,计算宽度极限偏差。
厚度极限偏差
厚度按GB/T6672一2001规定进行测定,用分度值为0.001mm的测厚仪测量,厚度测量点数应符合表10要求。
宽w/mm
1500w8000
8000w>15000
测量点数
等间距测量点数/个
GB/T20202—2019
iiiKAa~cJouaKAa-
厚度极限偏差按式(1)计算,厚度平均偏差按式(2)计算:max或min0。
2×100%
式中:
Omax nin
7.5外观
厚度极限偏差:
实测最大或最小厚度,单位为毫米(mm);标称厚度,单位为毫米(mm);厚度平均偏差;
平均厚度,单位为毫米(mm)。取1m2试样在自然光下目测.用分度值为0.1mm游标卡尺及直尺测量杂质、晶点、僵块6拉伸强度及断裂标称应变
拉伸强度按GB/T1040.32006规定进行,采用2型试样,试样宽10mm,夹具间初始距离50mm,试验速度(空载)为500mm/min士50mm/min。断裂标称应变按式(3)计算:
式中:
断裂标称应变;
夹具间距离的增量,单位为毫米(mm);AL
夹具间的初始距离,单位为毫米(mm)。7.7直角撕裂强度
按QB/T1130-—1991规定进行试验,单片试样测试。7.8乙酸乙烯酯基(VA)含量
按GB/T30925—2014规定进行试验。7.9红外线透过率
(3)
按GB/T6040一2002规定进行试验,使用傅立叶变换红外光谱仪时不用衰减全反射(ATR)等附件。试样应用干脱脂棉擦拭表面后立即测试。采集试样在7um~13um波长范围的谱图,计算透过率。以5片试样的算术平均值为测定结果,保留两位有效数字。7.10耐候性能
按GB/T16422.2一2014规定进行试验,辐照方式按方法A.辐照度为窄带(340nm)0.51W/(m2·nm):温度控制采用黑标温度计,暴露循环采用循环序号1,标称使用时间大于1a的棚膜,暴露持续时间为1200h,标称使用时间大于2a的棚膜,暴露持续时间为2200h。断裂标称应变保留率按式(4)计算:6
式中:
iiiKAa~cJouaKAa
R-gx 100%
断裂标称应变保留率;
暴露t小时后的平均断裂标称应变;初始平均断裂标称应变。
透光率和雾度
GB/T 20202—2019
.....(4)
按GB/T2410—2008规定进行试验,试样应用干脱脂棉擦去薄膜上的析出物后立即测试7.12
初滴时间及流滴失效时间
按附录A规定进行试验。
检验规则
同一配方、同一规格、同一工艺条件下,同一机台上连续生产数量50t以下的产品为一检验批。8.2
抽样方案
宽度极限偏差、厚度极限偏差、外观按GB/T2828.1一2012中规定的正常检验一次抽样方案进行,采用一般检验水平I,接收质量限(AQL)6.5,见表11。每一独立包装件为一个样本单位。表11
抽样方案
91~150
151~280
281500
501~1200
1201~3200
样本量
厚度平均偏差、力学性能、透光率、雾度8.2.2
接收数 Ac
从8.2.1检验合格的每批样本中随机抽取任一样本进行试验,单位为件
拒收数Re
GB/T20202—2019
出厂检验
iiiKAacJouaKAa=
出厂检验项目为6.1~6.5(VA含量、红外线透过率除外)和6.7。8.4
型式检验
型式检验项目为第6章中的全部要求耐候性能每五年进行一次。
有下列情况之一时,应进行型式检验:a)产品的原料、结构、生产工艺有重大改变时;b)产品停产10个月以上再恢复生产时;出厂检验结果与前次型式检验结果有较大差异时c
5判定规则
宽度极限偏差、厚度极限偏差、外观按表11规定进行判定厚度平均偏差、力学性能、透光率、雾度、流滴性能如有不合格项,应在原批中取双倍样本对不合格项复测,复测结果仍有不合格项则判该批为不合格。VA含量测试不合格时,采用7.8中规定的基准检验方法复测,仍不合格时,可判该批产品不合格9标志、包装、运输及购存
9.1标志
每个最小包装附产品合格证。合格证上应注明:产品名称、类别及代号、产品规格、制造日期或生产批号、企业名称、地址、贮存期、净质量、本标准编号、检验员章等。每个销售单位的外包装应注明:企业名称、地址、产品名称、产品规格、净质量等。9.2
包装材料可采用塑料薄膜、编织袋或纸箱。如有特殊要求,由供需双方商定。9.3
运输时应防止机械碰撞和日晒雨淋。9.4购存
产品应贮存于干燥、阴凉、清洁的仓库内,堆放整齐,不得使薄膜挤压变形或损伤。距热源不小于1m。贮存期从生产之日起不超过18个月。贮存期超过18个月后经出厂检验全部合格后可继续使用。8
A.1试验器具
流滴试验仪
iiikAacJouaKAa
附录A
(规范性附录)
流滴性能测试方法
流滴试验仪示意图见图A.1;附件压锤见图A.2所示;流滴试验见图A.3$300
说明:免费标准下载网bzxz
温度计:
温度控制器。
流滴试验仪示意图
压锤示意图
GB/T20202—2019
单位为毫米
单位为毫米
GB/T20202—2019
说明:
温度计;
压锤板;
压锤;
喉箍;
圆形试样罩;
恒温水浴锅;
被测薄膜;
iiiKAa~cJouaKAa
恒温水浴锅温度控制器。
分度值为0.1 s。
3直尺
分度值为1mm,
温度计
量程0℃~100℃分度值1℃。
A.2取样
流滴试验示意图
在平整、清洁无皱折的待测薄膜上裁取450mm×450mm的试样两块,用于平行试验。A.3测试步骤
试样状态调节和试验标准环境
试样在GB/T2918规定的温度23℃士2℃标准环境中放置不少于4h后测试。测试环境温度23 ℃±2℃。
调试流滴试验仪
向流滴试验仪的水槽中注人不少于水槽深度三分之二的水,并使之恒温于55℃士1℃放置10
