GB/T 24970-2020
基本信息
标准号： GB/T 24970-2020
中文名称：轮廓标
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1705027
相关标签： 轮廓
标准分类号
关联标准
出版信息
相关单位信息
标准简介
标准号：GB/T 24970-2020
标准名称：轮廓标
英文名称：Delineator
标准格式：PDF
发布时间：2020-03-06
实施时间：2020-10-01
标准大小：1.63M
标准介绍：本标准规定了轮廓标的产品分类、技术要求、试验方法、检验规则，以及标志、包裝、运输和储存。
本标准适用于我国公路和城市道路设置的轮廓标，停车场等需要设置轮廓标的地方可参照执行。
本标准按照GB/T1.1—2009给出的规则起草。
本标准GB/T 24970-2020代替GB/T24970—2010《轮廓标》，与GB/T24970-2010相比，除编辑性修改外主要技术变化如下：
修改柱式轮廓标产品分类，删除弹性柱式轮廓标(见第4章，2010年版的第4章)
增加在轮廓标反射体基础上，可使用蓄能自发光材料的规定(见5.1)
增加轮廓标用蓄能自发光材料相关性能指标及测试方法(见5.6、5,9、5,11、6.7)；
修改轮廓标用反光膜为ⅣN类或V类反光膜(见5.5.2,2010年版的6,3.2.2)；
修改轮廓标用反光膜附着性能技术指标(见5.7,2010年版的6.3.3)；
修改人工加速老化试验方法(见6.12.3,2010年版的7.6.3)
标准名称：轮廓标
英文名称：Delineator
标准格式：PDF
发布时间：2020-03-06
实施时间：2020-10-01
标准大小：1.63M
标准介绍：本标准规定了轮廓标的产品分类、技术要求、试验方法、检验规则，以及标志、包裝、运输和储存。
本标准适用于我国公路和城市道路设置的轮廓标，停车场等需要设置轮廓标的地方可参照执行。
本标准按照GB/T1.1—2009给出的规则起草。
本标准GB/T 24970-2020代替GB/T24970—2010《轮廓标》，与GB/T24970-2010相比，除编辑性修改外主要技术变化如下：
修改柱式轮廓标产品分类，删除弹性柱式轮廓标(见第4章，2010年版的第4章)
增加在轮廓标反射体基础上，可使用蓄能自发光材料的规定(见5.1)
增加轮廓标用蓄能自发光材料相关性能指标及测试方法(见5.6、5,9、5,11、6.7)；
修改轮廓标用反光膜为ⅣN类或V类反光膜(见5.5.2,2010年版的6,3.2.2)；
修改轮廓标用反光膜附着性能技术指标(见5.7,2010年版的6.3.3)；
修改人工加速老化试验方法(见6.12.3,2010年版的7.6.3)

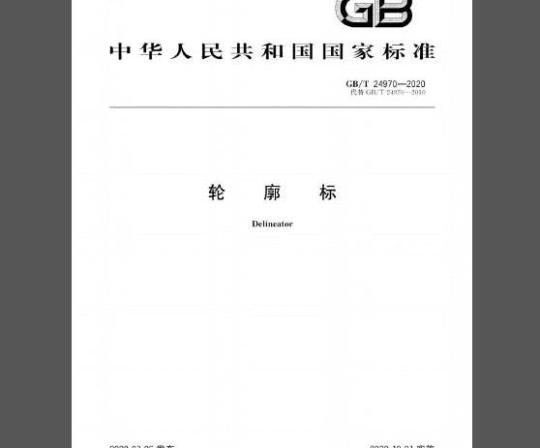

标准图片预览
标准内容
ICS93.080.30
中华人民共和国国家标准
GB/T24970--2020www.bzxz.net
代替GB/T24970-2010
轮廓标
Delineator
2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会
2020-10-01实施
GB/T24970-—2020
规范性引用文件
3术语和定义
4产品分类
5技术要求
6试验方法·
检验规则
标志、包装、运输和储存
本标准按照GB/T1.1-2009给出的规则起草。GB/T24970--2020
本标准代替GB/T24970-2010轮廊标》，与GB/T24970--2010相比除编辑性修改外主要技术变化如下：
修改柱式轮廓标产品分类，删除弹性柱式轮廊标（见第4章，2010年版的第4章）：增加在轮廊标反射体基础上，可使用蓄能自发光材料的规定（见5.1）：增加轮廊标用蓄能自发光材料相关性能指标及测试方法（见.5.6、5.9.5.11.6.7）：修改轮廓标用反光膜为V类或V类反光膜（见5.5.2.2010年版的6.3.2.2）；修改轮廓标用反光膜附着性能技术指标（见5.7.2010年版的6.3.3）；修改人工加速老化试验方法（见6.12.3，2010.年版的7.6.3）。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、中路高科交通检测检验认证有限公司、绍兴新鸿基交通设施有限公司
本标准主要起草人：李丹、陈传法、张帆、王玮、韩越、郭占洋、柯东青、白媛媛本标准所代替标准的历次版本发布情况为：GB/T24970-2010。
1范围
轮廓标
GB/T24970-2020
本标准规定了轮廓标的产品分类，技术要求、试验方法、检验规则，以及标志、包装、运输和储存本标准适用于我国公路和城市道路设置的轮廊标，停车场等需要设置轮廓标的地方可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1金属材料拉仲试验第1部分：室温试验方法GB/T2893.4图形符号安全色和安全标志第4部分：安全标志材料的色度属性和光度属性GB/T3681塑料自然日光气候老化、玻璃过滤后日光气候老化和菲涅耳镜加速日光气候老化的暴露试验方法
GB/T3880.1
GB/T3978
GB/T3979
GB/T9286
GB/T10125
GB/T18226
GB/T18833
GB/T25053
JT/T495
3术语和定义
般工业用铝及铝合金板、带材第1部分：一般要求标准照明体和几何条件
物体色的测量方法
色漆和清漆漆膜的划格试验
人造气氛腐蚀试验盐雾试验
公路交通工程钢构件防腐技术条件道路交通反光膜
热连轧低碳钢板及钢带
公路交通安全设施质量检验抽样方法下列术语和定义适用于本文件：3.1
轮廓标delineator
沿道路两侧边缘设置的，用于指示道路前进方向和边界的，具有逆反射性能的交通安全设施。3.2
发光强度系数
coefficient of luminous intensityR
逆反射体在观测方向的发光强度（T)与逆反射体垂直于入射光方向的平面上的光照度（E）之比R
武中：
试样的发光强度系数，单位为坎德拉每勒克斯（cd·1x1)：试样的发光强度，单位为坎德拉(cd)：GB/T24970-2020
试样在参考中心的垂直照度，单位为勒克斯（1x）。E
逆反射系数coefficient of retroreflectionR
平面逆反射表面上的发光强度系数R与它的表面面积的比值。R
式中：
R试样的逆反射系数，单位为坎德拉每勒克斯平方来（cd·1xm）：A
试样表面的面积，单位为平方米（m）余辉亮度persistenceluminous
自发光标识余辉时间内某一时刻的亮度。4产品分类
轮廓标按设置条件分为埋设于地面上的柱式轮廓标和附着于构造物的附着式轮廓标：按反射体形状不同分为梯形、圆形和长方形轮廓标；按颜色分为白色和黄色。5技术要求
5.1结构尺寸
5.1.1柱式轮廊标
5.1.1.1柱式轮廊标由柱体，黑色标记和反射体组成，三部分应连接牢固。柱身为白色，柱体上部应有250mm长的一圈黑色标记，黑色标记中间应有180mmX40mm的矩形反射体，在反射体基础上可增加蓄能自发光材料。
5.1.1.2柱体断面为空心圆角的等腰三角形或圆弧形5.1.1.3柱体横断面为等腰三角形时，柱身高度为1250mm、三角形的高为120mm底边长100mm。尺寸及误差见图1。
千081
1于081
行车道左侧
10±12
行车道有侧
图1柱式轮廓标（等腰三角形断面）结构示意图GB/T249702020
单位为意米
5.1.1.4柱体横断面为圆弧形时，柱身高度为1100mm，圆弧的弦长为110mm，弦高为16mm。尺寸GB/T24970-2020
及误差见图2
5.1.1.5柱体材料应为合成树脂类材料，其厚度不应小于3.0mm。LT08
行车道左侧
行车道右侧
图2柱式轮廓标（圆弧形断面）结构示意图5.1.2附着式轮廓标
110±2
-A放大图
路行车
单位为毫米
5.1.2.1附着式轮廓标由反射体，支架和连接件组成。反射体应为微棱镜型或玻璃珠型反射器、反光膜等逆反射材料，在反射体基础上可增加蓄能自发光材料。5.1.2.2反射体形状为圆角的梯形时：梯形上底为50mm，下底为120mm，高为70mm尺寸及误差见图3。
要求：
反射体形状为圆形时，直径为100mm反射体形状为长方形时，长边为180mm，短边为40mm，支架和连接件可采用铝合金板、钢板、合成树脂类材料，蓄能自发光材料制作，并满足以下采用铝合金时其厚度不应小于2.0mm；a)
采用钢板时，其厚度不应小于1.5mmb
采用合成树脂类材料时，其厚度不应小于3.0mmd)
采用蓄能自发光材料时，其厚度不应小手2.0mm5.2外观质量
图3梯形轮摩标反射器尺寸示意图5.2.1
轮席标各部分应成型完整，表面平整光滑，表面不平度不应大于2mm/m。5.2.2轮廊标不应存在以下缺陷：裂纹、拼接缝、边缘剥离：
明显气泡、皱纹，划痕以及各种损伤：b)
颜色不均匀：
逆反射性能不均匀：
e）反光亮度不均匀。
GB/T24970—-2020
单位为毫米
5.2.3采用钢构件制作的轮廊标底板、支架或连接件，其防腐层质量应符合GB/T18226的要求，其中采用单一热浸镀锌处理时，镀锌层平均厚度应不小于50m最小厚度应不小于39m。5.3材料力学性能
制作轮廓标底板和支架的材料，其力学性能应符合以下要求：5.3.1
a）采用铝合金板材时，使用GB/T3880.1中规定的牌号：b
采用钢板时，使用GB/T25053规定的牌号：采用合成树脂类板材时其力学性能符合相关标准要求，并不低于对铝合金板材的要求。制作黑色标记的材料，应对轮廓标有良好的黏结性能，并应符合以下要求：5.3.2
采用涂料喷涂而成时，满足GB/T9286的规定：b）采用塑料薄膜粘贴而成时，拼接处重叠部分不小于10mm，用手不得把切开的黑膜整块剥下5.4色度性能
5.4.1轮廊标普通材料色有白色，黑色两种，应符合GB/T2893.4的要求。其色品坐标和亮度因数应符合表1和图4规定的范围。
5.4.2轮标道反射材料色有白色和黄色两种，应符合GB/T18833.的要求。其叠间色色品坐标和亮度因数应符合表1和图4规定的范围，其夜间色色品坐标和亮度因数应符合表2和图5规定的范围。5
GB/T24970-2020
角点坐标
反射体
表1轮廓标色品坐标（普通材料色和逆反射材料昼间色）色品坐标
0.3500.360
0.3500.360
注：D65标准照明体，照明观测条件：45/0表2
角点坠标
0.3100.348
0.5450.424
0.2900.320
轮廓标色品坐标（逆反射材料夜间色）色品坠标
0.4530.440
0:5590.439
0.5000.440
0.5000.380
注：A光源，照明观测条件：人射角0°观测角0.2，视场角0.110.390
0.3400.370
0.4400.380
亮度因数
0.15-0.45
0.3100.283
TTTTITTTITTTTTITETETTT
二490-
表葡售
GB/T24970-2020
逆反射材料色
图4轮廓标色品图（普通材料色和逆反射材料叠间色）0.7
GB/T24970-2020
5.5光度性能
5.5.1发光强度系数R
A光源
入射角0
图5轮廓标色品坐标（逆反射材料夜间色）观测前0.2°
用作轮廊标的微棱镜型反射器的发光强度系数值不应低于表3的规定；用作轮廓标的玻璃珠型反射器的发光强度系数值不应低于表4的规定。5.5.2逆反射系数R
用作轮廓标逆反射材料的反光膜宜采用IV类或V类反光膜。其逆反射系数值不应低于GB/T18833中的相关规定。
表3轮廊标用微棱镜型反射器的发光强度系数最小发光强度系数
观测角
人射角（3=0）
±10°
±20°
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
