标准号：GB/T 14048.5-2017
标准名称：低压开关设备和控制设备
英文名称：Low-voltage switchgear and controlgear-Part 5-1: Control circuit devices and switching element-Electromechanical control circuit devices
标准格式：PDF
发布时间：2017-11-01
实施时间：2018-05-01
标准大小：37.5M
标准介绍：《低压开关设备和控制设备》的本部分适用于在开关设备和控制设备中作控制、信号指示、联锁等用途的控制电路电器和开关元件。
本部分适用于额定电压交流不超过1000V(频率不超过1000Hz)或直流不超过600V的控制电路电器。
对于工作电压低于交流或直流100V的控制电路电器，见4.3.2.2。
GB/T 14048.5-2017本部分适用于下列规定型式的控制电路电器：
—人力操作控制开关，例如：按钮、旋转开关脚踏开关等；
—电磁操作控制开关，具有延时或瞬时动作，例如：接触器式继电器；
—指示开关，例如：压力开关、温敏开关(热敏开关)、程控器等。
—位置开关，例如：由机器或机械的一部分操控的控制开关；
—有关的控制电路电器，例如：指示灯等。
标准名称：低压开关设备和控制设备
英文名称：Low-voltage switchgear and controlgear-Part 5-1: Control circuit devices and switching element-Electromechanical control circuit devices
标准格式：PDF
发布时间：2017-11-01
实施时间：2018-05-01
标准大小：37.5M
标准介绍：《低压开关设备和控制设备》的本部分适用于在开关设备和控制设备中作控制、信号指示、联锁等用途的控制电路电器和开关元件。
本部分适用于额定电压交流不超过1000V(频率不超过1000Hz)或直流不超过600V的控制电路电器。
对于工作电压低于交流或直流100V的控制电路电器，见4.3.2.2。
GB/T 14048.5-2017本部分适用于下列规定型式的控制电路电器：
—人力操作控制开关，例如：按钮、旋转开关脚踏开关等；
—电磁操作控制开关，具有延时或瞬时动作，例如：接触器式继电器；
—指示开关，例如：压力开关、温敏开关(热敏开关)、程控器等。
—位置开关，例如：由机器或机械的一部分操控的控制开关；
—有关的控制电路电器，例如：指示灯等。

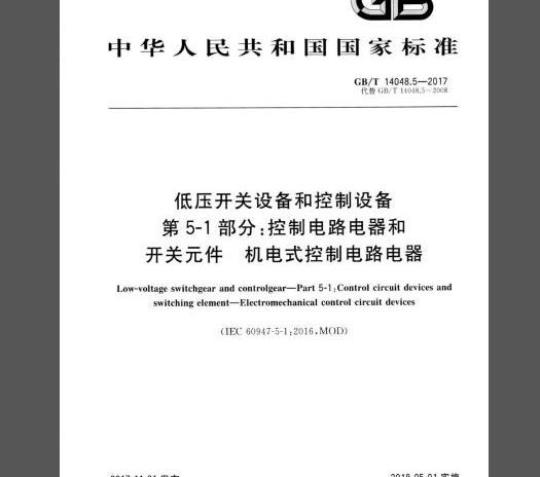

标准图片预览
标准内容
ICS29.120.40
iiiKAa~cJouaKAa
中华人民共和国国家标准
GB/T14048.5—2017
代替GB/T14048.5—2008
低压开关设备和控制设备
第5-1部分：控制电路电器和
开关元件机电式控制电路电器
Low-voltage switchgear and controlgear-Part 5-1:Control circuit devices andswitching element-Electromechanical control circuitdevices（IEC60947-5-1:2016,MOD）
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-05-01实施
2术语和定义
分类…
5产品的有关资料
正常使用、安装和运输的条件
结构和性能要求
8试验
iiKAa~cJouaKAa
附录A（规范性附录）
某些使用类别的电气额定值（见3.1）附录B（规范性附录）
附录C（规范性附录）
附录D
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
附录H（规范性附录）
附录」（规范性附录）
附录K（规范性附录）
附录L（规范性附录）
附录M（规范性附录）
附录N（规范性附录）
参考文献
直流触头的感性试验负载举例
特殊试验
耐久性试验·
涉及制造商与用户的协议条款
封装绝缘的Ⅱ类控制电路电器的要求和试验具有整体连接电缆的控制电路电器的附加要求用于控制电路电器的半导体开关元件的附加要求·指示灯和指示塔的特殊要求
直接断开操作的控制开关的特殊要求机械联锁触头元件的特殊要求
控制电路电器的接线端子标志、特有编号和特有字符GB/T14048.5—2017
确定功能安全应用中控制电路的机电式设备可靠性数据的步骤78
iiiKAa~cJouaKAa
《低压开关设备和控制设备》由以下部分组成：第1部分：总则；
第2部分：断路器：
第3部分：开关、隔离器、隔离开关及熔断器组合电器；GB/T14048.5—2017
第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）；第4-2部分：接触器和电动机起动器-第4-3部分：接触器和电动机起动器交流电动机用半导体控制器和起动器（含软起动器）；非电动机负载用交流半导体控制器和接触器；第5-1部分：控制电路电器和开关元件机电式控制电路电器：
第5-2部分：控制电路电器和开关元件第5-3部分：控制电路电器和开关元件要求；
第5-4部分：控制电路电器和开关元件第5-5部分：控制电路电器和开关元件第5-6部分：控制电路电器和开关元件第5-7部分：控制电路电器和开关元件第5-8部分：控制电路电器和开关元件第5-9部分：控制电路电器和开关元件接近开关：
在故障条件下具有确定功能的接近开关（PDDB）的小容量触头的性能评定方法
特殊试验；
具有机械锁门功能的电气紧急制动装置：接近传感器和开关放大器的DC接口（NAMUR）；用于带模拟输出的接近设备的要求；三位使能开关；
流量开关：
第6-1部分：多功能电器转换开关电器：第6-2部分：多功能电器（设备）控制与保护开关电器（设备）（CPS）：第7-1部分：辅助器件铜导体的接线端子排；第7-2部分：辅助器件
第7-3部分：辅助器件
铜导体的保护导体接线端子排：熔断器接线端子排的安全要求；第8部分：旋转电机用装入式热保护（PTC)控制单元。本部分是《低压开关设备和控制设备》的第5-1部分。本部分按照GB/T1.1—2009给出的规则起草。本部分代替GB/T14048.5一2008《低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器》。
本部分与GB/T14048.5—2008相比，主要技术变化如下：删除了与通断操作过电压相关的特性要求（见2008年版的4.9）；增加了触头元件极性相关的要求（见4.10）；增加了制造商应提供的资料内容[见5.1o)～5.1p)]；修改了接线端子，紧急制动等方面的标志要求（见5.2.1~5.2.4，2008年版的5.2.1~5.2.4)；增加了灼热丝试验和基于可燃性类别的试验要求（见7.1.2.2、7.1.2.3)；修改了电气间隙和爬电距离的要求，并直接引用IEC60947-1中相应条款（见7.1.4，2008年版的7.1.3；
一增加了最大恢复时间相关的要求（见7.2.8）；修改了抗扰度相关要求（见7.3.2，2008年版的7.3）；一增加了可进行的特殊试验的种类，包括湿热、盐雾、振动与冲击试验等（见8.1.5）；GB/T14048.5—2017
iiiKAa~cJouaKAa
—增加了无螺纹型夹紧件的电气特性和老化试验的要求（见8.2.4.7~8.2.4.8)；一增加了运动式旋转开关的转速要求（见8.3.2.1)：一修改了试验电路和试验参数中对预期电流调节的要求（见8.3.4.3.2008年版的8.3.4.3）；一增加了EMC试验（见8.4)：
一增加了图10\在夹紧件或接线端子触点上的电压降测量”（见8.4.4）；删除了附录D“控制电路电器的电气间隙和爬电距离”并留空一修改了对拉出试验中的电缆拉力的规定（见G.8.2.2.2008年版的G.8.1.1)；修改了带半导体开关元件的控制电路电器的电磁兼容性能验证试验和抗扰度试验的一般要求（见H.8.7.1H.8.7.2.2008年版的H.8.7.1~H.8.7.2；删除了镜片颜色相关的要求（见附录J）；增加了控制电路电器的接线端子标志、特有编号和特有字符的规定（见附录M)；增加了“确定功能安全性应用中控制电路的机电式设备可靠性数据的步骤规定（见附录N）”。本部分使用重新起草法修改采用IEC60947-5-1：2016《低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器》。本部分与IEC60947-5-1：2016的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：。增加了国家标准GB/T14048.1一2012《低压开关设备和控制设备第1部分：总则》。在7.1.2.1\一般要求”中修改了材料耐湿性能要求，改为按GB/T14048.1一2012中附录K的规定执行。由于IEC60947-5-1：2016未提出具体要求，仅写了“需要特别注意”，无法满足我国实际试验验证需要，因此修改此要求；一在第8章试验”中有关材料的内容增加了条款8.2.1.2“耐湿性能试验”。因为本部分已在7.1.2.1修改了材料耐湿性能具体要求，因此增加此内容。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189）归口。本部分起草单位：上海电器科学研究院、浙江正泰电器股份有限公司、厦门宏发开关设备有限公司、上海良信电器股份有限公司、欧姆龙自动化（中国）有限公司、上海电器股份有限公司人民电器厂、上海天逸电器股份有限公司、施耐德电气（中国）有限公司上海分公司、苏州西门子电器有限公司、德力西电气有限公司、华通机电股份有限公司、苏州电器科学研究院股份有限公司、人民电器集团有限公司、常安集团有限公司。
本部分主要起草人：张丽丽、栗惠、肖体锋、曹永、李遇春、崔玉兰、郑艳、陈晓、王逸虚、朱林、李新叶、高文乐、张洁、包志舟、王旭川。本部分所替代标准的历次版本发布情况为：GB14048.5—1993.GB14048.5—2001.GB/T14048.5—2008N
1概述
1.1范围和目的
iiiKAa~cJouaKAa
低压开关设备和控制设备
第5-1部分：控制电路电器和
开关元件机电式控制电路电器
GB/T14048.5—2017
《低压开关设备和控制设备》的本部分适用于在开关设备和控制设备中作控制、信号指示、联锁等用途的控制电路电器和开关元件。本部分适用于额定电压交流不超过1000V（频率不超过1000Hz）或直流不超过600V的控制电路电器。
对于工作电压低于交流或直流100V的控制电路电器，见4.3.2.2。本部分适用于下列规定型式的控制电路电器：人力操作控制开关，例如：按钮、旋转开关、脚踏开关等；电磁操作控制开关，具有延时或瞬时动作，例如：接触器式继电器；一指示开关，例如：压力开关、温敏开关（热敏开关）、程控器等。一位置开关，例如：由机器或机械的一部分操控的控制开关；有关的控制电路电器，例如：指示灯等注1：控制电路电器包括控制开关和相关的电器，如指示灯。注2：控制开关包括开关元件及操动系统。注3：开关元件可以是触头元件或半导体元件，本部分也适用于与其他电器（其主电路符合其他标准）相关联的规定型式的开关元件，如：开关电器（例如：接触器、断路器等）的辅助触头，该触头并不仅仅用于对开关电器线圈的控制；-外壳门上的联锁触头；
一旋转开关的控制电路触头；
一过载继电器的控制电路触头。接触器式继电器除符合本部分规定的使用类别外，还应符合IEC60947-4-1：2009+A1:2012的有关要求及试验。
本部分不包括GB/T14598或IEC61810系列标准中涉及的继电器或家用及类似用途的自动电气控制器件。
指示灯、按钮等的颜色要求见GB/T4025一2010，也可见国际照明委员会（CIE）出版的CIES0004/E-2001。
本部分的目的是规定：
a）控制电路电器的特性；
b）有关下列内容的电气和机械要求：1）需执行的各种工作制；
额定性能和标志的含义；
3）验证额定性能的试验。
c）控制电路电器应满足以下有关功能要求：GB/T14048.5—2017
iiiKAa~cJouaKAa
环境条件，包括封闭式装置的环境条件：1）
2）介电性能；
3）接线端子。
1.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件·其最新版本（包括所有的修改单）适用于本文件。GB/T2423.42008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）（IEC60068-2-302005IDT）GB/T2423.22—2012电工电子产品环境试验（IEC60068-2-14:2009.IDT)
试验N：温度变化
第2部分：试验方法
0人机界面标志标识的基本和安全规则GB/T4025—2010
(IEC60073:2002,IDT)
低压开关设备和控制设备
GB/T14048.1—2012
GB/T17464-2012连接器件电气铜导线指示器和操作器件的编码规则
第1部分：总则（IEC60947-1：2011，MOD）螺纹型和无螺纹型夹紧件的安全要求适用于0.2mm以上至35mm（包括）导线的夹紧件的通用要求和特殊要求（IEC60999-1：1999，IDT）GB/T17626.11--2008电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（IEC61000-4-11:2004.IDT）试验Fe：振动（正弦）[Environmentaltesting一IEC60068-2-6：2007环境试验第2部分：试验Part2-6Tests-TestFe:Vibration(sinusoidal))IEC60068-2-27：2008环境试验第2部分：试验-试验Ea和导则：冲击（Environmentaltesting—Part2-27.Tests-TestEaandguidance:Shock)IEC60417-DB：2002设备用图形符号（Graphicalsymbolsforuseonequipment）IEC60617-DB：2012图表用图形符号（Graphicalsymbolsfordiagrams）IEC60695-2-10：2013电工电子产品着火危险试验第2-10部分：灼热丝/热丝基本试验方法灼热丝装置和通用试验方法（FirehazadtestingPart2-10：Glowing/hot-wirebasedtestmethodsGlow-wire apparatus and common test procedure)IEC60695-2-11：2014电工电子产品着火危险试验第2-11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（Fire hazardtesting一Part2-1l：Glowing/hot-wirebased testmethods-Glow-wireflammabilitytestmethod forend-products (GWEPT))IEC60695-2-12：2010电工电子产品着火危险试验第12部分：灼热丝/热丝基本试验方法材料的灼热丝可燃性指数（GWFI）试验方法（Firehazardtesting一Part2-12：Glowing/hot-wirebasedtestmethodsGlow-wireflammabilityindex(GWFD)testmethodformaterials)IEC60695-2-12：2010/Al：2014第1号修改单（Amendment1,2014）IEC60947-1：2007低压开关设备和控制设备第1部分：总则（Low-voltageswitchgearandcontrolgearPart 1:General rules)IEC60947-1：2007/A1：2010第1号修改单（Amendment12010）IEC60947-1:2007/A2：2014第2号修改单（Amendment2，2014）IEC60947-4-1：2009低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接
触器和电动机起动器（含电动机保护器）（Low-voltageswitchgearandcontrolgear一Part4-l：Contactorsand motor-starters—Electromechanical contactors and motor-starters)IEC60947-4-1：2009/A1：2012第1号修改单（Amendment1,2012）IEC60947-5-5：1997低压开关设备和控制设备第5-5部分：控制电路电器和开关元件具有机2
iiKAa~cJouaKAa
GB/T14048.5—2017
械锁门功能的电气紧急制动装置（Low-voltageswitchgearandcontrolgear--Part5-5：Controlcircuitdevices and switching elements-Electrical emergency stop device with mechanical latching function)IEC60947-5-5：1997/A1：2005第1号修改单（Amendment1.2005）IEC60947-5-5：1997/A2：2016第2号修改单（Amendment2.2016）IEC61000-3-2电磁兼容（EMC）第3-2部分：限值谐波电流发射限值（设备每相输人电流<16A)(Electromagnetic compatibility (EMC)--Part 3-2:Limits-Limits for harmonic currentemissions(equipmentinputcurrent<16Aperphase))IEC61000-3-3电磁兼容（EMC）第3-3部分：限值直对每相额定电流<6A且无条件接人的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制（Electromagneticcompatibility(EMC)-Part 3-3:Limits-Limitation of voltage changes,voltage fluctuations and flicker in publiclow-voltagesupplysystems,forequipmentwithratedcurrent<16Aperphaseandnotsubjecttoconditionalconnection)
IEC61000-4-22008电磁兼容（EMC）第4-2部分：试验和测量技术-静电放电抗扰度试验(Electromagneticcompatibility（EMC）-Part4-2：Testingandmeasurement
techniques
Electrostatic discharge immunity test)IEC61000-4-3：2006电磁兼容（EMC）第4-3部分：试验和测量技术-射频场感应的传导骚扰抗扰度试验（Electromagneticcompatibility（EMC)一Part4-3：TestingandmeasurementtechniquesRadiated,radio-frequency,electromagnetic field immunitytest)IEC61000-4-3：2006/A1：2007第1号修改单（Amendment1.2007）IEC61000-4-3：2006/A2：2010第2号修改单（Amendment22010）IEC61000-4-4：2012电磁兼容（EMC）第4部分：试验和测量技术-第4节：电快速瞬变脉冲群抗扰度试验-基本EMC文件（Electromagneticcompatibility（EMC）-Part4-4：Testingandmeasurementtechniques-Electrical fasttransient/burst immunity test)IEC61000-4-5：2014电磁兼容（EMC）第4-5部分：试验和测量技术浪涌抗扰度试验（Electromagneticcompatibility(EMC)-Part4-5:Testing and measurementtechniques—Surge immunitytest)
IEC61000-4-6：2013电磁兼容（EMC）第4-6部分：试验和测量技术-射频场感应的传导骚扰抗扰度（Electromagneticcompatibility（EMC)-Part4-6Testingandmeasurementtechniques-Immunity to conducted disturbances, induced by radio-frequency fields)IEC61000-4-8：2009电磁兼容（EMC）第4-8部分：试验和测量技术工频磁场抗扰度试验（Electromagnetiecompatibility(EMC)-Part4-8:Testingandmeasurementtechniques-Power frequencymagneticfield immunity test)IEC61000-4-13：2002电磁兼容（EMC）第4-13部分：试验和测量技术交流电源端口谐波、谐间波及电网信号的低频抗扰度试验（Electromagneticcompatibility（EMC）一Part4-13：Testingandmeasurement techniques-Harmonics and interharmonics including mains signalling at a.c.powerport,lowfrequencyimmunitytests)IEC61000-4-13：2002/A1：2009第1号修改单（Amendment1，2009）IEC61000-4-13：2002/A2：2015第2号修改单（Amendment2.2015）IEC61140：2016电击防护装置和设备的通用部分（ProtectionagainstelectricshockCommonaspectsforinstallationandequipment)CISPR11：2015工业、科学和医疗设备射频骚扰特性限值和测量方法（Industrial，scientificand medical equipment-Radio-frequency disturbance characteristics-Limits and methods of measurement)
GB/T14048.5-—2017
CIES004/E-2001
2术语和定义
iiiKAa~cJouaKAa
照明信号颜色（ColoursofLightSignals）IEC60947-1：2007+A1：2010+A2：2014界定的以及下列术语和定义适用于本文件。2.1基本术语和定义
控制电路电器
controlcircuitdevice
在开关设备和控制设备中用于控制、信号指示、联锁等的电器装置。注：控制电路电器可以包括涉及其他标准中的相关电器，例如仪器、电位器、继电器等，以及作上述用途的辅助电器，
（控制电路和辅助电路的）控制开关control switch(forcontroland auxiliarycircuit)用来控制开关设备或控制设备的操作（包括发出信号、电气联锁等）的一种机械开关电器。注1：控制开关可由具有共同操动系统的一个或多个触头元件组成注2：控制开关可以包括半导体元件或触头元件（见2.3.2和2.3.3）注3：改写1EC60050-441：1984，定义441-14-46。2.1.3
control switch suitableforisolation适用于隔离的控制开关
在断开位置符合隔离功能规定要求的控制开关（见IEC60947-1：2007中2.1.19和7.1.7）。注：该控制开关对在被控设备上工作的人员提供较高的安全等级。因此当开关操作失误时，例如：在触头断开不充分的情况下，则必须依靠操作人员的判断进行手动操作使其达到安全位置，2.1.4
control station
控制站
安装在同一面板或在同一外壳内的一个或多个控制开关的组合。注：控制站的面板或外壳也可包含关联设备，例如：电位器、信号灯、仪器等。[1EC60050-441:1984，定义441-12-08]］2.2控制开关
automaticcontrolswitches
自动控制开关
注：自动控制开关是靠自动控制进行操作（见IEC60947-1：2007中2.4.5）.这种开关也可称为指示开关（见IEC60947-1:2007中2.2.18)，
瞬时接触器式继电器
instantaneouscontactor relay无任何故意延时动作的接触器式继电器。注：除非另有规定，接触器式继电器一般是指瞬时接触器式继电器。[IEC60050-441:1984.定义IEV441-14-36]2.2.1.2
延时接触器式继电器
time-delay contactor relay
具有规定延时特性的接触器式维继电器注1：延时可为通电延时（e-延时）或断电延时（d-延时）或通电断电均延时注2：延时接触器式继电器也可装有瞬时触头元件。4
iiiKAa~cJouaKAa
注3：改写1EC60050-441：1984，定义441-14-37.2.2.1.3wwW.bzxz.Net
位置开关positionswitch
在机器的运动部件到达预定位置时操作操动系统的一种指示开关。[IEC60050-441：1984，定义IEV441-14-49]2.2.1.4
程序器
programmer
起始后，按预定程序操作的具有多开关元件的控制开关。2.2.2
人力操作控制开关
manuallyoperatedcontrol switches注：人力操作控制开关是由人力控制进行操作的（见1EC60947-1：2007中2.4.4），2.2.2.1
丑push-button
GB/T14048.5—2017
具有用人体的一部分（一般为用手指或手掌）施力而操作操动器并具有储能（弹簧）复位的控制开关。
[1EC60050-441：1984，定义441-14-53]2.2.2.2
pull-button
具有用手拉操作的操动器和具有储能（弹簧）复位的控制开关。2.2.2.3
按一拉钮
push-pullbutton
具有先用手按操作和后用手拉返回至其初始位置（或相反操作）的操动器的控制开关。注：按钮的结构形式还有“按一按钮或“按一转钮\或其他组合形式。2.2.2.4
rotarybutton
具有靠人力旋转操动器的按钮式开关元件的组合（也可参见2.2.2.15～2.2.2.18)。示例：选择开关
注：旋转式按钮可有两个以上位置，可以有或没有复位弹簧。2.2.2.5
锁扣式按钮
latchedpush-button
具有复位弹簧的按钮，但是它保持在操动位置上直到锁扣被另一动作释放为止。注：锁扣可由同一按钮或相邻按钮的下一次操动（诸如按、转等）来释放或用电磁铁操作来释放等。2.2.2.6
丑lockedpush-button
定位式按钮
用另一操作保证其在一个或几个位置上的按钮。注：可用旋转钮、旋转钥匙、操作手杆等方法定位。2.2.2.7
钥匙操作式按钮
key-operated push-button
仅在钥匙保持在插入位置时才能操作的按钮。注：钥匙可在任何位置拔出。
延时复位按钮
time-delay push-button
在操作力去除后，经过一预定时间间隔，触头才回复至起始位置的按钮。5
GB/T14048.5—2017
iiiKAa~cJouaKAa
延时动作按钮delayedactionpush-button施加在钮上的力保持一预定时间间隔后，才发生开关动作的按钮。2.2.2.10
指示灯式按钮
illuminatedpush-button
钮中装有一信号灯的按钮。
coveredpush-button
罩盖防护式按钮
有防护盖或罩保护以防止意外操作的按钮。2.2.2.12
shroudedpush-button
定向防护式按钮
在一定方向提供保护以防止意外操作的按钮。2.2.2.13
自由式按钮
freepush-button
操动器可无限制地绕其轴旋转的按钮。2.2.2.14
guidedpush-button
导向式按钮
其操动器不可绕其轴旋转的按钮、注：导向式按钮举例：具有键槽形、正方形或长方形的操动器。2.2.2.15
关rotarycontrolswitch
旋转控制开关
旋转开关（简称）rotaryswitch（abbreviation）具有旋转操作操动器的控制开关2.2.2.16
key-operated rotary switch
钥匙操作旋转开关
用钥匙作为操动器的旋转开关。注：钥匙在任何位置均可拔出。2.2.2.17
limitedmovementrotaryswitch
有限运动式旋转开关
操动器的转动角受限制的旋转开关。2.2.2.18
unidirectional movementrotary switch单向运动式旋转开关
操动系统只充许在一个方向转动的旋转开关。2.2.2.19
操纵杆joystick
具有用操作柄或操作杆所组成的操动器的控制开关，当其处于某一位置时，操作柄或操作杆与面板或外壳间成一直角向外伸出，且用角位移法进行操作。注1：操作杆随着杆朝不同方向位移可有两个以上的位置，从而有别于操作触头元件。这一操纵杆称为操纵杆式选择开关。
注2：操作柄或操作杆可有或无复位弹簧。2.2.2.20
摇杆wobblestick
作任何方向位移都可操作所有触头元件的操纵杆。6
iiiKAa~cJouaKAa
脚踏开关footswitch（pedal）
具有用脚施加力操作操动器的控制开关。注：改写1EC60050-4411984.定义441-14-52。2.3
控制开关部件
开关元件switchelement
开关元件可以是半导体元件（见2.3.2)或触头元件（见2.3.3）。2.3.2
半导体元件
semiconductorelement
利用控制半导体的导电可控性来接通和分断电路电流的一种元件。2.3.3
contactelement
触头元件
GB/T14048.5—2017
控制开关中用于闭合和断开单一电路所需的固定的和可动的、使电路接通和断开的部件。注1：触头元件和操动系统可组成一个不可分制的单元，但是通常一个或多个触头元件可与一个或多个操动系统组合在一起，操动系统可以是不同的。注2：有关各种触头元件的定义在2.3.3.1~2.3.3.10中给出。注3：上述定义不包括控制线圈和磁系统。下列是有关控制开关单一触头元件的定义2.3.3.1
单断点触头元件
singlegapcontactelement
仅由一个触点闭合或断开其电路的触头元件。注：见图4a)和图4c)。
双断点触头元件
doublesinglegapcontactelement由串联的两个触点闭合或断开其电路的触头元件。注：见图4b）、图4d）和图4e）。2.3.3.3
make-contactelement(normallyopen）接通（常开）触头元件
当控制开关被操动时闭合一个电路的触头元件。2.3.3.4
break-contact element(normallyclosed)分断（常闭）触头元件
当控制开关被操动时断开一个电路的触头元件。2.3.3.5
转换触头元件change-overcontactelements由一个接通触头元件和一个分断触头元件组成的触头元件。注：见图4c)、图4d)和图4e)。
脉冲（瞬时）触头元件
pulse(fleeting)contactelement操动器从一个位置转换至另一个位置期间，在其行程的某一段内断开或闭合电路的触头元件。2.3.3.7
电气上分开的触头元件
electrically separated contactelements属于同一控制开关的触头元件，被此间有足够的绝缘距离，以使它们能接到电气上分开的电路中。7
GB/T14048.5—2017
iiiKAa~cJouaKAa
电气上分开的电路可以是极性相同的也可以是极性相反的。注：改写IEC60050-441：1984，定义441-15-24，2.3.3.8
非从动（快速）触头元件independent（snap）actioncontactelement触头运动的速度基本上与操动器的运动速度无关的人控或自控的控制电器的触头元件。2.3.3.9
dependentactioncontactelement从动触头元件
触头运动的速度取决于操作器运动速度的人力控制或自动控制的控制电器触头元件。2.3.3.10
contactunit
触头单元
一个触头元件或同一操动系统操作的类似单元组合的触头元件组。2.3.4
纽button
按钮的操动器的外端，操动力施加于其上。2.3.4.1
flush-button
其初始位置与相邻固定面基本上是同一水平，而操作时低于该固定面的钮。2.3.4.2
recessedbutton
其初始位置和操作位置都低于相邻固定面的钮。2.3.4.3
纽extendedbutton
其初始位置和操作位置都高于相邻固定面的钮。2.3.4.4
蘑菇钮
mushroombutton
伸出端有一扩大直径的钮。
定位机构locatingmechanism
《旋转开关》使操动器和/或触头元件保持在其位置上的操动系统的部件。注：其他电器（如带两位置或紧急制动功能的按钮）也可由此功能。2.3.6
终端停挡
endstop
限制运动部件行程的器件。
注：终端停挡既可对操动器也可对触头元件起限位作用，2.4控制开关的操作
接触器式继电器的动作
e-延时
e-delay
《触头元件》在接触器式继电器的电磁线圈通电后，其触头元件的动作延时。示例：延时闭合接通触头（闭合延时），注：术语“e-延时”和\d-延时”均可适用于各种触头元件（见2.3.3)。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
