标准简介

标准号:GB/T 4756-2015
标准名称:石油液体手工取样法
英文名称:Method for manual sampling of petroleum liquids
发布时间:2015-12-31
实施时间:2016-06-01
标准大小:25M
标准介绍:本标准规定了从固定罐、铁路罐车、汽车罐车、船舶、桶、听、泵送液体管线或加油机油枪采集液体或半液体烃类、油罐残留物和沉积物样品的手工取样法。
本标准适用于在常压或接近常压的油罐中储存的或管线输送的,在常温到200℃范围内以液体形式储运的石油产品原油及中间产品的取样
本标准不适用于属于其他标准研究对象的特殊石油产品的取样,例如电绝缘油(IEC60475)、液化石油气(SH/T0233)液化天然气(GB/T20603)以及气态天然气(GB/T13609)
本标准包括了现有的取样方法和正在使用的设备类型。对于后续出现的新设备,只要能按本标准的要求和方法进行取样,则也可用于本标准。
注:本标准可能也适用于多数非腐蚀性的液体化工产品的取样,但应严格遵守这些液体化工产品对应的安全措施。

标准图片预览






标准内容

ICS75.080
irikAacJouakAa
中华人民共和国国家标准
GB/T4756-2015
代替GB/T4756-1998

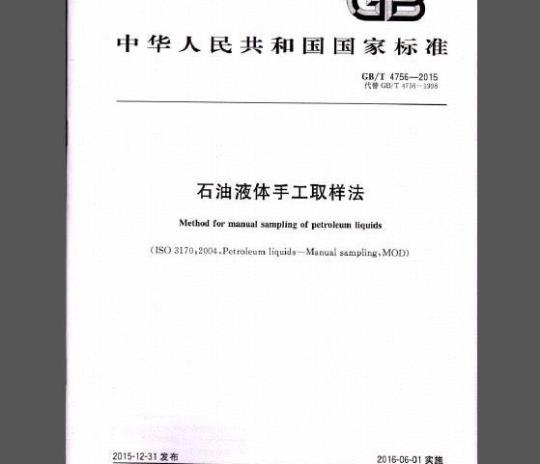

石油液体手工取样法
Method for manual sampling of petroleum liquids(ISO3170:2004,Petroleum liquids-Manual sampling.MOD)2015-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
国来#
2016-06-01实施
1范围
2规范性引用文件
术语和定义
油罐取样器
精听取祥器
管线取样器
样品接收器和样品容器
容器封闭器
样品冷却器
安全预防措单
均勾石油液体的取样:
7.2预防措施
7.3油罐取样
管线取样
7.5加油机(油枪)取样
原油和其他不均勾石油液体的取样8.1总则
8.2方法
9样品调配·
9.2样品均化
9.3搅拌效果的检验
9.4样品转移
10:油罐残留物/沉积物的取样
11.包装取样
11.1包装取样的统计学观点
11.2包装取样法
附录A(资料性附录)安全顶防措施导则目
附录B(资料性附录)商业加油机的手工取样法附录C(资料性附录)
参考文献
采集汽油样品的油枪加长管及其使用TiikAacJouaKAa
GB/T47562015
本标准按照GB/T1.1-2009给出的规则起草。iiiKAa~cJouakAa
GB/T4756—2015
本标准代替GB/T4756—1998石油液体手工取样法》,与GB/T4756—1998相比,主要技术变化如下!免费标准下载网bzxz
在范围中增加了从加油机油枪中手工采样的内容(见第1章,1998版的1.1):扩展了被取样产品的适用范围,将被取样产品以液体形式储运的温度上限由100C修改为200C,删除了关于产品雪德蒸气压的规定(见第1章,1998版的1.2);精简范围中的内容,删除其中的手工取样法的组成,规定减少或消除轻组分损失的提示,取样方法使用不当的影响、取样目的以及标准中包含确定液体不均匀程度,采集沉积物方法的陈述(见第1章,1998版的1.3.1.4.1.5,1.6,1.7和1.8);增加GB/T2828.1—2012.GB/T11146,GB/T27867和ISO1998(所有部分)作为规范性引用文件,删除了GB/T1884.GB/T6533(见第2章):删除了术语和定义中的“主管人员”“管线”“包装”、“落解水”和“游高水”共计5项术语(见1998版的3.1,3.4.3.9.3,3.11.1和3.11.3);在术语和定义中增加“自动取样器”“底水样”“密闭取样”“构样”“泄水样”“浮顶样”“脂类样”“开口取样”、“便携式取样装置”“受限取样”、“计量管”“排污池样”“罐侧样”、“试样”,蒸气闭锁阀”和\区间样”共计16项术语(见3.3、3.6.3.7.3.9.3.10、3.11.3.12.3.17、3.19、3.22.3.30.3.32.3.34.3.353.40和3.41)在设备中增加了受限和密闭系统取样器”及相关说明(见5.2.7):在设备中增加了”可变容积样品接收器”及相关说明(见5.5):在均勾石油液体的取样方法中增加了对应液深的点样的最小数目(表1)(见7.1):在均勾石油液体的取样方法中增加了安装蒸气闭锁闽的油罐取样(见7.3.1.4);在均勾石油液体的取样方法中增加了带阅门取样点的压力罐的取样(见7.3.1.5):在均勾石油液体的取样方法中修改完善了管线的手工取样,规定了高蒸气压液体定点取样的三种方法和样品调配方法(见7.4.1998版的7.5)在均勾石油液体的取样方法中增加了加油机(油枪)取样的方法(见7.5):在原油和其他非均勾石油液体的取样方法中增加了管线取样的内容(见8.2.2):修改完善了样品的均化方法,增加了样品接收器的类型和均化中的温升限制,完善了搅拌效果的检验方法和判定指标(见9.2);修改了标准的编写结构,将油罐残留物/沉积物的取样专门作为一章(见第10章,1998版的7.3.5);
修改了标准的编写结构,将包装取样单独作为一章(见第11章,1998版的7.4)。本标准使用重新起草法修改采用ISO3170:2004《石油液体手工取样法》。本标准与ISO3170:2004的技术性差异及其原因如下:在范围第一段中增加从加油机油枪中取样的内容,明确本标准规定了从加油机油枪中进行取样的方法;
对于范围第3段中涉及其他特殊油品取样的国际标准,凡是有对应国家标准和行业标准的,均进行相应调整,以方便我国标准用户的使用,用“SH/T0233”代替“ISO4257”:用“GB/T20603\代替\ISO8943\:用\GB/T13609\代替\ISO10715\学免点
GB/T4756—2015
TR-cJouKAa
关于规范性引用文件,本标准作了具有技术性差异的调整,以适应我国的技术条件,承整的情况集中反映在第2章-规范性引用文件中,具体调整如下!?用等同采用国际标准的GB/T282#1一2012代替ISO2859-1:1999(见第11章):用等同采用国际标准的GB/T27867代#IS3171:1988C见4.3.5.4和第8章):·增加引用了GB/T8929和GB/T111469章)取消7.3.1.1.7第4段.因为部分内客与本零相关内客有于质,但在其下一段前增加对某些例行取样器,应按液体的保座和配定调节充油限制礼国大手,再#更作要求呆集例行样,,以保留删除段的有用内容:
对于由若干舱室构成的油船,在7.3.2.1中增加取样醛室走定现则药内客,便于用户在不可能对所有舱室进行取样的情况下,科学确定取样始室的量小数量,文不至于过度愿低取样的代表性:
取消原7.4.1的内容,将74的标题由“非均匀液体改一总则同时将7.4的悬置段作为7.4.1的内容#适合我国标准的编写要求:在均匀液体的管手工取样中,对于管输交接的批量油品,增加了要输油数量取样和按输油时间取样的技术内容(见7.4.2),增加管线手工取样的可操作性:的最后增加“关于商业加油机油枪取样的详细内容可参见附录B和附录C.”,进一步细在7.5
化加油机取样的技术内容,增强加油机取样的可操作性:用管交接的批量原油和其他不均与石油液体,增加了采用管线手工取样时在取样设备一对于
(见8.2.2.1),由此可最大限度地提高原油和其他不选型、安装以及取样操作上应采取的措施均匀油品管线手工取样的代表性:将9.3.412修改为一对于慎半系统的检验,不应采用离心法去测定水含量。”以适应我国标准的维写要求:
删除全部专利权”的相美词条,以符合我国标准的编写要求,删除所有压力数据后面用单位ba表示的本标准作了下列确辑性整改
中的内容,以符合我国计量单位的使用习惯。删除范国中的注,用
注,本标准可能世适用十多数非腐位性的液体化工产品自取样,但应产严格遵守这些教体化工产品对应的安全措施,代替:在术语“3.1可接受的质量水平”的定义之下增加“注:本标在中量可提的质量水平等同于GB/T2828.1-2012中国接收质量限,增加了资料性附录给出了商业加油机的具体取样方法!增加了资料性附录C.提供了采集汽油样品的油枪加长管邮术要求及其使用方法!在参考文献中,凡国际标准有对应我国标准的,修改为我国标准。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国石油产品和润滑剂标准化技术委员会(SAC/TC280)提出。本标准由全国石油产品和润滑剂标准化技术委员会石油静态和轻烃计量分技术委员会(SAC/TC280/SC2日口
本标准由中国石油化工股份有限公司石油化工科学研究院负责起草,中国石油化工股份有限公司洛阳石化工程公司参加起草。
本标准主要起草人:魏进祥,刘峰阳。本标准于1984年11月首次发布,1998年6月第一次修订,本次为第二次订,N
iAacJouakAa
GB/T4756-2015
本标准在实现储油容器内或输油管线中液体/半液体经类手工取样的标准化如果被取样经类具有不均匀的特性,显示在组成上存在明显不同,或者含有沉淀物和水,则手工采集的样品可能不具有代表性,但可由此评估不均勾的程度并进行数质量的计算。本标准规定的方法可降低和消除样品中轻组分的损失。这种损失可发生于样品的调配或转移期间,因面使样品无法代表散装油品。本标准意在提供如下自目的的样品:电,确定液体/经的特性参数
b)确定水含量:
c)确定不属于交接液体的其他杂质如果用于a),b)c)三种目的的取样方法相互冲突,则需分别来集与之适合的样品。本标准规定的不均匀液体的取样方法可用于不均勾程度的评估以及数质量的计算。本标准也包括了情性气体压力下液态烃类的油罐取样法以及配备蒸气挥发控制系统的油罐取样法。
本标准可与GB/T27867&石油液体管线自动取样法组合使用学免绝
KAa~cJouaKAa
1范围
石油液体手工取样法
iiikAa~cJouakAa
GB/T4756—2015
本标准规定了从固定罐、铁路罐车、汽车罐车、船舶、桶、听、泵送液体管线或加油机油枪采集液体或半液体烃类、油罐残留物和沉积物样品的手工取样法。本标准适用于在常压或接近常压的油罐中储存的或管线输送的,在常温到200C范围内以液体形式储运的石油产品,原油及中间产品的取样。本标准不适用于属于其他标准研究对象的特殊石油产品的取样,例如电绝缘油(IEC60475)液化石油气(SH/T0233)液化天然气(GB/T20603)以及气态天然气(GB/T13609)。本标准包括了现有的取样方法和正在使用的设备类型。对于后续出现的新设备,只要能按本标准的要求和方法进行取样,则也可用于本标准注,本标准可能也适用于多数非腐蚀性的液体化工产品的取样,但应严格遵守这些液体化工产品对应的安全措施,2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1:1999.IDT)
GB/T8929原油水含量的测定蒸馏法(GB/T8929—2006,ISO9029:1990,MOD)GB/T11146原油水含量测定卡尔·费休库仑滴定法(GB/T11146—2009,ISO10337:1997,MOD)
GB/T27867石油液体管线自动取样法(GB/T27867-2011.ISO3171:1988.IDT)ISO1998(所有部分)石油工业术语(Petroleumindustry一Terminology)3术语和定义
ISO1998(所有部分)界定的以及下列术语和定义适用于本文件。为便于使用,以下重复列出了ISO1998(所有部分)中的某些术语和定义。3.1
可接受的质量水平acceptablequalitylevel:AQL最大次品百分数(或每百件产品的最大次品数)。用于取样检验时,将最大次品百分数看作是一个过程平均值可获得满意的结果。注:本标准中的可接受的质量水平等同于GB/T2828.1-2012中的接收质量限,3.2
全层样
al-levels sample
取样器仅沿一个方向通过除游离水以外的整个液体高度,期间通过累积液样所获得的样品。3.3
自动取样器
automatiesampler
从管线内流动液体中自动抽取代表性样品所使用的装置。注:自动取样器通常由取样管、样品抽取器、联合控制器,流量测量装置和样品接收器组成。1
GB/T4756—2015
批batch
TiikAacJouakAa
所含产品属于同一类型和组成且全部一次制造或一次交付的若干数目的包装。3.5
底部样bottom sample
从油罐或容器的底部或靠近底部的产品中采集的点样(见图1)。3.6
底水样bottomwatersample
在罐内油品下部采集的游离水的点样。3.7
密闭取样 closed sampling
在不充许罐内任何液体或蒸气泄漏到大气中的密闭条件下,从罐内采集样品的过程。组合样compositesample
为获得散装油品具有代表性的样品,按确定比例组合一定数目的点样所获得的样品。的样dipper sample
在自由流动的流体路径中放置构或其他采集容器,按与固定流速对应的时间间隔或与流速成比例变化的时间间隔,在最大横截面积流的位置采集一定体积产品所获得点样。注:本方法一般限于从传送带上对石油焦等固态石化产品进行采样,3.10
泄水样drain sample
从储罐泄水阅上所获得的样品。注:泄水样有时可等同于底部样,例如,汽车罐车。3.11
浮顶样floating roof sample
为测定浮起浮顶的液体的密度,在液面稍下位置采集的点样。3.12
脂类样grease sample
用取或挖取方式从容器内获得一定数量的软体或半液体物质所获得的点样。3.13
样品的完整性integrityof thesample完整不变的状态,即保存样品与从散装液体中采集时具有相同的组成。3.14
下部样 lower sample
在液面下六分之五液深位置采集的点样。见图1。3.15
中部样middlesample
在液面下二分之一液深位置采集的点样。见图1。3.16
搅拌器mixer
为获得具有代表性的样品,在管线或容器内提供均匀液体混合物的装置。注:也称混合器。
开口取样open sampling
通过打开的检尺口或计量口从罐内采集传统样品的过程。riKAa~cJouaKAa
GB/T4756—2015
注:如果油液面以上的气体空间带有压力,则通常需要使用其他(密闭或受限)方法,以避免油罐泄压和由此产生的挥发性有机组分VOCs)的损失,3.18
per cent defective
次品百分数
一批已知数量的产品包含的次品个数除以被检测产品的总数再乘以100的所得结果,即:次品百分数=(次品数/被检测的产品数)×1003.19
便携式取样装置 portablesampling device:PSD设计结构能与蒸气闭锁阀气密连接,内含一种受限或密闭系统的取样器,并配备了用于放下和收起取样器的尺带或电缆卷绕机构的取样装置。3.20
代表性样品
representative sample
具有的物理或化学特性与取样对象总体积的体积平均特性相同的样品。3.21
残渣和沉淀物residues and deposits从液体中分离出来,沉降到装载液体的油罐底部或在液体泵出后残留在罐内的含有水分的有机或无机物质。
受限取样restricted sampling
通过可显著降低或减小开口取样期间发生的蒸气损失,但又不属于完全气密类型的设备采集罐内样品的过程。
例行样running sample
取样器沿两个方向通过除游离水以外的整个液体高度,期间通过累积液样所获得的样品。3.24
样品调制sample conditioning
在样品调配期间,为准备分样和/或分析面均化样品所必需的搅拌过程。3.25
sample handling
样品调配
样品的调制转移,分割和运辅。注:样品调配包括样品从初始取样装置到其他容器的转移和子样到实验室分析设备的转移,也称为样品处理。3.26
样品数
sample sizt
为按已知取样方案测定样品的可接受性而从一批产品中抽取的样品数目。3.27
撤取样
skim sample
surface sample
表面样
从液体表面果集的点样。见图1。3.28
spotsample
在错内规定位置或按规定时间从管线液流中采集的样品。3
GB/T4756-2015
静态搅拌器statiemixer
位于管线内且没有运动部件的搅拌装置,注:静态搅拌器的效中取决干搅拌疫体所需要的运动获体的动能。3.30
计量管still-well guidepolestill-pipesounding-pipestand pipe为进行计量操作面安装在错内的立式圆简形立管。注1:从未打孔或未开槽的计量管中采集的样品不宜用于贸易交接,见7.2.1.3.注2:液体船舱也可装有计量管,注3:计最管可减小因液体波动产生的误差,3.31
suction-level sample
抽吸液位样
出口液面样 outlet sample
从液态烃菜出油罐的最低液位采集的样品。见图1Tr kNclou akA
注:在该波位的确定中,应为罐内配件留出适当的间隙,如旋转情,抽吸导流板或内部穿头。3.32
排污池样sumpsample
从排污池内采集的点样。
悬浮水:suspended water
在油内以细小液滴形式分布的水注:经过一段时间,它可能聚集成为游离水,也可能成为落解水(乳化水),达主要取决于温度和压力等条件。3.34
侧样 tank-side sample tap sample从油罐一侧放样阅采集的点样。3.35
test sample
导人试验分析设备内的样品或子样的一部分。3.36
顶部祥top sample
从顶部液面下150mm位置获得的点样。见图13.37
总水totalwater
批货物或部分油品中溶解水、悬浮水和游高水的总和。3.38
无油空间ullage
在固定容积样品接收器/容器中液面以上余留的空容量。3.39
上部样uppersample
在顶部液面下六分之一液深位置采集的点样。见图13.40
vapour-lock valvejvapour control walve蒸气闭锁阀
装配到蒸气密闭罐或压力罐的顶部,充许在没有压力损失的情况下进行手工计量和/或取样操作的装置。3.41
区间样zone samplercore sampleflow-through sampleTrrkAa-cJouakAa
GB/T4756-2015
将区间取样器放人油罐内某一位置,在液体完全注满后,封闭取样器,此时在取样器总高度内亲集的在液柱部分采集的样品。
说明:
项部样:
+油面羊
撤取样:
上都样:
一中部样
抽吸被位样或出口减面样!
下部样!
底部样:
排污池样。
图1点样位置示意图
4.1为确保提交检验的样品尽可能代表被取样的液体,本标准规定了必要的注意事项,这些注意事项取决于液体性质,被采样的油罐,容器或管线以及样品的检验项目。手工取样法主要分为以下两种:油罐取样(静态取样):
管线取样(动态取样)。
当接收或发出一批油品时,可选用油罐取样或管线取样,也可二者皆用。当两种方法都用时,不应将这两组样品混合。
4.2当罐内液体静止时,才可进行油罐取样在油品分析中,通常采集以下样品中的一种:a)上部样,中部样和下部样:
b)上部样,中部样和抽吸液位样(出口液面样)。如果对样品的检验表明油罐液体是均匀的,可将它们按每种样品代表的体积按比例混合,以进行下5
李免点
GB/T4756-2015
一步的试验。
iKAa~cJouakAa
如果对样品的检验表明抽乱高体是不均匀的,应在多于三点的随性采集点样,制各用于分析的组合样,当样品组合会损害样品的完坚性时,应单种分所气个用,并计真出相当于组合样的结果。在计算中,应考虑到每个样品所代表的油品比例。点样定位如周工所示。其他方法为例行样或全层样。
例行样或全层样方法获得的只是单个样品,不能用于呼价课内流体的均匀性,通常用于确定罐内液体的平均品质
注1:油罐取样可能导致经类或其他挥爱性有机组分(VOC)#散到大气中,安全和环境法规会限制其使用。对此通常不适于通过打开的检尺口成计量口进行传纯的开口取择,当内准面以上的气体空间带压,并且/或者油罐构成燕气平衡/回收系统的组实更用图周更#法可是免油罐失压井降低由此带来的VCSs拥失。当油罐体的蒸气有使用随或助腰性可自低环境的风险。注2:密闭取样是在系统密间的条件下国同取样装置童自内品的过程,#样不允许油罐的内容物直接暴露和/或释放到大气中时,建立一个密闲系统,刷画气网领同·使用作时能量供气体密封的密闭取样装置,进行手工店取样为确保残街靠气不从害闭系统中称放出来,在从电闲锁尚上卸下取样装置前,可提供一种排除美置内费留的蒸气的特殊功能,注3:受限取样通过焦气闭锁阅,使用受限取样装置采集懂内样品的过程,受限设备的受计应品著降低或减小开生的蒸气损失,因不是完全气整,仍可允降有少量的菌气滑温口取样#间发
4.3为从输油管线中扶得一批交接液体具有代表性的样品,应按GB/T27867使用自动取样装置进行取样。某些场合,只能用手上法采集动态誉线内有限数自的点样,所取样品可能无法代表所输转的散装液体。5设备
5.1总则
为保持油品的#始特性,取样装置的设计应具有防漏特性,在制造中应确保达到设计要求。取样装置应具有足够虽度并进行外防护,以承受可能产生的正常的内部压力,而且还应足等坚国,以承受住可能遇到的任何外女作用
在使用前,皮确认取样装置达到清洁度婴求注1:对某些情品在采量实际样品前,宜用被取样的液体冲洗样品接收器/设备(仅适合于液书经类)。注2:在5.2至5.7,描各种取样装置,规定了必要的外观要求。由于所述关型任何合适的取样装置都可使用,因面在这些来此中,商美列出详细的规格要求。5.2油罐取样器
5.2.1总则
油罐取样器的分类基于如下抽取样品的类型:点样:
区间样:
例行样:
全层样。
油罐取样器的分类也基于如下油罐操作和取样的人口模式:开口取样:
受限取样:
密闭取样。
由于可能产生静电火花,因此不应佳用合成纤维质与子车抽减体中提放取样器。注:为确保取样器连续接地,不宜使用金国链量量#售6
