DL/T 1063-2007

基本信息

标准号: DL/T 1063-2007

中文名称:差动电阻式位移计

标准类别:电力行业标准(DL)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:265634

相关标签: 电阻 位移

标准分类号

关联标准

出版信息

相关单位信息

标准简介

标准号:DL/T 1063-2007
标准名称:差动电阻式位移计
英文名称: Elastic wire resistance type displacement meter
标准格式:PDF
发布时间:2007-07-20
实施时间:2007-12-01
标准大小:313K
标准介绍:1范围
本标准规定了差动电阻式位移计的技术要求、试验方法、检验规则、标志、包装、运输及储存。作为该产品的设计、生产、试验、使用、维护和仲裁检验的依据。
本标准适用于岩土工程中长期监测建筑物位移变化的差动电阻式位移计(以下简称位移计)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 191包装储运图示标志
GB/T3408差动电阻式应变计
GB/T3410差动电阻式测缝计
GB/T7665传感器通用术语
JJG130工作玻璃温度计检定规程
5试验方法
5.1位移性能参数试验
5.1.1试验条件、设备及注意事项
5.1.1.1试验条件
试验在正常试验条件下进行。试验时,环境温度应保持稳定。
5.1.1.2主要设备
a)配套校准仪
b)数显卡尺,示值误差应不大于±0.03mm
c)配套测量仪表。
5.1.1.3注意事项
a)位移计应在正常试验条件下预先放置24h以上
b)将位移杆缩进到距极限位置约5mm处,把位移计夹紧在校准仪上,卡尺读数清零c)校准试验前,应在测量范围上、下限范围内将仪器预拉压2~3次循环d)校准试验时,按位移计的规格确定测量位移的上限值。把总测量范围分为10等分,共计11个测试点,逐点进行拉、压试验。

标准图片预览






标准内容

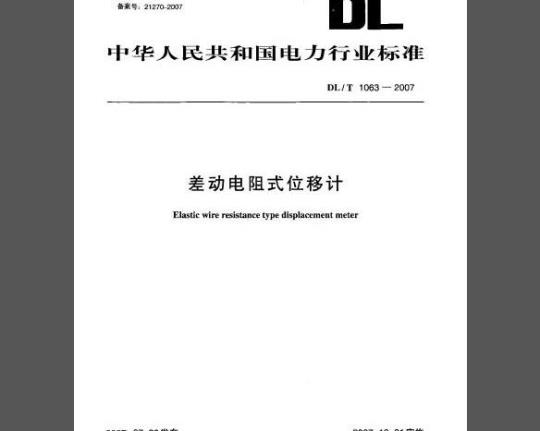

ICS17.220
备案号:21270-2007
iiikAa~cJouakA
中华人民共和国电力行化标准
DL/T10632007
差动电阻式位移计
Elastic wire resistance type displacement meter2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布
前言·
范围·
规范性引用文件,
产品结构、规格:
技术要求
试验方法,
检验规则,
标志、包装、运输、储存
产品随行文件
附录A(规范性附录)
计算方法,
iiKAa~cJouaKA
DL/ T 1063 — 2007
DL/T1063-—2007
iiKAa~cJouaKA
本标准是根据《国家发展改革委协公厅关于印发2005年行业标准项目计划的通知》(发改办工业[2005]739号文】的要求制定的。本标准的附录A为规范性附录。
本标准的中国电力企业联合会提出。本标准由电力行业大坝安全监测标准化技术委员会归口并负责解释。本标准起草单位:南京电力自动化设备总厂。本标准主要起草人:张德康、徐晓乐、江晓明、刘敏飞、张建涛、施海莹。本标在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心(北京市白广路二条一号,100761>。
1范围
差动电阻式位移计
TiikAa~cJouakAa
DL/T1063-2007
本标准规定了差动电阻式位移计的技术要求、试验方法、检验规则、标志、包装、运输及储存。作为该产品的设计、生产、试验,使用、维护和仲裁检验的依据。本标准适用下岩土工程中长期监测建筑物位移变化的差动电阻式位移计(以下简称位移计)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标谁,然而,鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其殿新版本适用于本标准。GB/T19】包装储运图示标志
GB/T3408差动电阻式应变计
GB/T3410差动电阻式测缝计
GB/T7665传感器通用术语
JG130工作玻璃温度计检定规程
3产品结构、规格
3.1产品结构与电路形式
3.1.1结构形式
位移计主要由敏感元件、密封壳体、万向节及引出电缆四个部分构成,如图1所示。1万向节:2位移杆:3—敏感元件;4—密封壳体:5引出电缆图1结构示意围
3.1.2电路形式
位移计-的电路原理如图2所示。R
RI一与位移计变形同向的钢丝电阻值,n:R一与位移计变形反向的钢丝电阻值,图2电路图
3.2产品规格及主要参数
位移计的规格和主要参数应符合表1的规定。DL/ T 1063 2007
4技术要求
4.1环境条件
测量范围
最小读数厂
表1位移计规格及主要参数表
0~100
O℃时自由状态电阻比2
温度测激范围
耐水压
4.1.1正常工作条件
a)环境温度:-25℃~+60℃:
b)环境水压力:按表 1的要求
4.1.2正常试验条件
a)环境温度:+10℃~十30℃:b)相对度:15%~75%:
c)大气压力:86kPa~106kPa。4.1.3仲裁试验条件
a)环境温度:20℃±2℃:
b)相对湿度:15%~~75%;
c)大气压力:86kPa~106kPa。4.1.4储存、运输的极限环境温度产品的储存,运输允许的环境温度为-30℃~十70℃。4.2位移性能参数
4.2.1 最小读数[
位移计的最小读数于应符合表1的规定。4.2.20时自由状态电阻比Z
位移计的 0亡时自由状态电阻比Z,应符合表 1 的规定。4.2.3端基线性度误差α
位移计的端基线性度误差不应超过全量程输出量的土2%。4.2.4滞后α
位移计的滞后α不应超过全量程输出散的1%。4.2.5不重复度α
位移计的不重复度α\不应翅过全量程输出量的1%。4.3
温度测量误差
位移计的温度测量误差不应超过土0.5℃。4.4绝缘电阻
TiikAa~cJouakA
0.9400~~ 1.0400
-25~+60
在下列条件下位移计引山导体与仪器外壳间的绝缘电阻均应大于50M2:a)在温度为0℃的冰水中:
0~200
b)在温度为0℃的水中;
c)在压力为表1规定的水中。
4.5温度过范围限
iiKAa-cJouiaKA
DL/ T 1063 -- 2007
位移计应能承受-30℃~十70C的温度过范围能力。当坏境条件恢复至正常试验条件后,其性能应满足4.2、4.3、4.4的要求。
4.6稳定性要求
4.6.1高温稳定性
位移计在经受环境温度为十60℃,历时20天的高温试验后,其性能应满足如下要求:a)实测0℃电阻值变化量不应超过土0.19;6)最小读数的相对变化最不应超过土2%:c)绝缘电阻应符台4.4的规定。4.6.2稳定性
位移计在经受拉伸到测量范围上限值恒定8h,再压缩至测量范围下限值恒定8h的20次循环试验后,其性能应满足如下要求:
实测0℃电阻值变化量不应超过士0.12:a)
b)最小读数的相对变化量不应超过士2%;c)绝缘电阻应符合4.4的规定。4.7耐运输颜振性能
位移计在运输包装的情况下,应能承受最大加速度为3g、历时2h的运输颠振试验。试验后,其性能应满足如下要求:
a)实测0℃电阻值变化量不应超过土0.12b)最小读数的相对变化量不应超过士2%;c)绝缘电阻应符合4.4的规定。4.8外观要求
位移计的密封壳体不应有锈蚀、明显划痕及凹陷损伤:引出电缆绝缘外皮应完好无损伤。5试验方法
5.1位移性能参数试验
5.1.1试验条件、设备及注意事项5.1.1.1试验条件
试验在正常试验条件下进行。试验时,环境温度应保持稳定,5.1.1.2主要设备
a)配套校雅仪:
b)数显卡尺,示值误差应不大于士0.03mm;e)配套测最仪表。
5.1.1.3注意事项
a)位移计应在正常试验条件下预先放置24h以上;b)将位移杆缩进到距极限位置约5mm处,把位移计夹紧在校准仪上,卡尺读数清零:c)校推试验前,应在测量范围上、下限范国内将仪器预拉压2~3次循环:d)校准试验时,按位移计的规格确定测量位移的上限值。把总测量范围分为10等分,共计11个测试点,逐点进行拉,压试验。5.1.2端基线性度误差α
先记录位移计0位移时的电阻比测值,然后逐渐拉开位移计(上行),每到一测试点记录电阻比测3
DL/T 1063 —2007
iiKAa-cJouaKA
值,全量程共得到n个测值。反向(下行)重复上述过程,同样得到#个测值,共完成3次循环。分别计算上行及下行各测试点测值的平均值Z及Zu,然后按式(1)计算各点总平均值: Zur + Za.i
式中:
Z,,—上、下行第1点测值的总平均值:Z.-——上行第i点3次测值的平均值;Za
一下行第i点3次测值的平均值。各测试点的理论值Z.,由式(2)确定:Zu
式中:
测量范围上限及下限值各自的3次电阻比测值的平均值之差;i测试点序数(0、1、\、n):
一零测试点的平均测值。
用式(3)计算各个测试点测值的偏差8:, = z,,-z.
令偏差中最大差值为4,,则位移计的端基线性度误差α由式(4)确定:α=×100%
位移计的端基线性度误差应满足4.2.3的要求。5.1.3滞后α
滞后检验可结合5.1.2(端基线性度误差α检验)同时进行。(1)
计算出检验端基线性度误差时每一次循环中各测试点上行和下行两个测值之间的差值,令其中最大差值的绝对值为4,,则位移计的滞后α由式(5)确定:4
×100%
位移让的滞后应满足4.2.4的要求。5.1.4 不重复度α
不重度检验可结合5,1,2(端基线性度误差撤验)励时进行。(5)
计算出检验端基线性度误差时3次循环中各测试点上行和下行各自的3个测值之间的差值,令其中最大差值的绝对值为4,则位移计的不重复度α由式(6)确定:4×100%
位移计的不重复度应满足4.2.5的要求。5.1.5最小读数F的计算
最小读数f的值由式(7)确定:fAZ
式中:
位移计的最小读数,mm/0.01%:AL—位移计全最程的变形量,mm。4
位移计的最小读数应满足4,2.1的要求。5.2温度测盘误差试验
5.2.1试验条件、设备及注意事项5.2.1.1 试验条件
试验在正常试验条件下进行。
5.2.1.2主要设备
a)二等标准水银温度计:
b)配套测量仪表;
c)恒温设备(工作区域最大温差不应超过土0.1℃);d)冰点槽:
低温设备(工作区域最大温差不应超过土0.1℃)。e)
5.2.1.3注意事项
iiKAa~cJouiaKA
DL/ T 1063 — 2007
在-25℃、0℃,+20℃,十40℃、十60℃五个温度点附近各选择一个测试点:a)
b)试验方法可参照JJG130中的有关规定:c)测量时通入位移计敷感元件的工作电流应小于5mA。5.2.2温度测量误差试验
位移计在-25℃,0℃、十20℃,十40℃,十60℃五个温度点附近的任测试点,测得的恒温设备工作区的实际温度值与通过实测电阻值所计算的温度值之间的最大差值应满足4.3的要求(计算方法见附录A)。5.2.30亡时自由状态电阻比Z。的检验:进行5.2.2的温度测量误差试验时,实测的0C时自由状态电阻比Z。应满足4.2.2的要求。5.3绝缘电阻试验
作绝缘电阻检测应避照以下注意事项:a)在水压环境下作试验时,应把位移杆适当拉出并固定位移杆:b)试验时引出电缆端部不应浸水。将位移计在4.4规定的条件下,分别进行历时2h的试验,然后用额定直流电压100V的绝缘电阻表测量引山电缆导体与密封壳体之间的绝缘电阻,其测值应满足4.4的要求。5.4温度过范围限试验
将位移计先后置于-30℃及十70℃两种环境温度下,各恒温6h,当环境条件恢复至正常试验条件后,其性能应满足4.5的要求。
5.5稳定性试验
5.5.1高温稳定性
将位移计置丁恒温设备内,逐渐升温至十60℃后恒温20天。当环境条件恢复至正常试验条件后,其性能应满足 4.6.1 的要求。
5.5.2稳定性
位移计在正常试验条件下,拉伸到测量范围上限值后稳定8h,再压缩到测量范围下限值后稳定8h,如此循环20个周期。试验后,其性能应满足4.6.2的要求。5.6耐运输颠振性能试验
位移计按运输要求包装好后,直接固定在运输颠振试验台上,按4.7规定的加速度和时间要求进行运输颠振试验。试验启,其性能应满足4.7的要求。5.7外观检验
肉眼检查位移计的外观和电缆,应满足4.8的要求。s
DL/ T 1063 — 2007
6检验规则
6.1检验分类
产品检验分出厂检验和型式检验两种。6.2出厂检验
iiikAa~cJouakA
每台位移计出厂前应由制造厂的检验部门进行出厂检验,出厂检验按本标准5的要求进行,检验项层及要求见表2。检验合格的产晶:雕产品合格证书盾出厂。囊2检验项目
检验项目
位移性能参数
温度测凿识差
绝缘电阻
温度过范围限
稳定性
耐运输颠振
出厂梭验
只作0℃~+60℃的
温度试验
按5%抽样试验
注:“子\为应检项目,“一”为不检项日。6,3型式检验
型式检验按本标准5的要求进行。6.3.1型式检验规定
凡遇下列情况之一,应进行型式检验。a)新产品定型鉴定前:
型式扮验
b)位移计在设计、工艺、材料上有较大改变时:c)停止生产【年以上再次生产时:d)正常生产的情况下,每 5年应进行一次。6.3.2型式检验项目
型式检验项目见表2。
6.3.3型式检验的抽样与判定规则技术要求
试验方法
a)型式检验从出厂检验合格的产品中任意抽取,样品数量应为该批产品总数的3%且不得少于3台。
b)样品按6.3.2中规定的各项进行检验。c)样品经过型式检验,未发现不合格项,则判定该批产品本次型式检验合格。检验中如发现有个不合格项,则进行加借抽样,重复进行型式捡验,如未发现不合格项,仍判定该批产品本次型式检验合格。如第二次抽取的样品仍存在不合格项,则判定该批产品本次型式捡验不合格。d)样品型式检验结果达不到4.2~4.8要求中任一条时,均按存在不合格项判定。7标志、包装、运输、储存
7.1标志
7.1.1位移计铭牌应包含以下内容:a)产品型号:www.bzxz.net
b)制造【全称及商标:
c)出」编号。
7.1.2位移计合格证应包含以下内容:a)产品名称、型号、规格及出厂编号;b)测基范围:
c)最小读数f
d)出厂时自由状态电阻比Z,
温度测量范围:
f)0℃实渊电阻值,0记计算电阻值。:g)温度计算常数:零上温度系数K,零下温度系数K\;h)水压强度:
1)绝缘电阻:
j)制造年、月。
7.2包装
7.2.1产品的内包装
a)产品的内包装为入库包装;
b)将位移计和产品检验合格证-起进行包装。7.2.2产品的外包装
a)产品的外包装是为出厂运输进行的包装:iiKAa-cJouiaKA
DL/T10632007
b)将已经过内包装的位移计装入外包装箱内,安全可靠地封闭外包装箱:e)外包装箱外应标有符合GBT191的标志:d)外包装箱外应标有收货单位名称和地址,并标有生产厂家名称;e)外包装籍外还应书写“精密仪器”,“小心轻放”、“防潮”、“向”等字样。7.3运输
产品应适于陆运、空运、水运(海运),运输装卸按包装箱的标志进行操作。7.4储存
长期不用的产品应保留原包装,在:4.1.4规定的条件下储存。储存场所应无酸、碱、盐及腐蚀性、煤炸性气体和灰尘以及南、雪的仪害。8产品随行文件
产品出厂应提供下列随行文件:a)产品合格证:
b)产品说明书:
c)装箱单。
DL/T1063-2007
A.1位移计算
附景A
(规范性附录)
计算方法
位移计测得的两物体间的相对位移用(A.1)确定:S=fx(Z -zo)
武中:
S——位移值,Im:
于——最小读数,mm/0.01%:
Z—第!次测量时的电阻比测值:TrikAa~cJouakA
Z。一基准时刻测得的电阻比测值,此时两物体间的相对位移为0mm。注;计算结果为负值,表示两物体的相对位置较基准时刻为兼拢,反之为分开。A,2埋设点的温度计算
位移计埋设点的温度与位移计的电阻R呈一定的函数关系,工程中采用以下简化方式计算。a)由式(A.2)确定0℃时的计算电阻值R:R= R×(1-)
式中:
R。——位移计0℃时的计算电阻值,2:R。
在0℃时测得的位移计电阻值,2与钢丝电阻值有关的常数,般取0.00099。b)由式(A.3)确定等上温度系数K\:t
式中:
位移计在电阻值为R时,二等标推温度计测得的环境温度,亡:R, -—rC时测得的位移计电阻值(R =R,+ R),n。c)当位移计的电阻测值R≥R。时,用式(A.4)计算位移计埋设点的温度:T=Kx(R -R)
武中:
T位移计埋设点的温度,C:
K—一位移计的等上温度系数,/2。d)当位移计的电阻测值R式中:
T-位移计埋设点的温度,亡;
iiKAa~cJouakA
DL/T 1063 2007
K——零下温度系数(K\~1.092×K\,1.092 是与钢丝电阻值有关的常数。),C/2。e)当位移计的电阻测值R大于R且小丁R,(R小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
