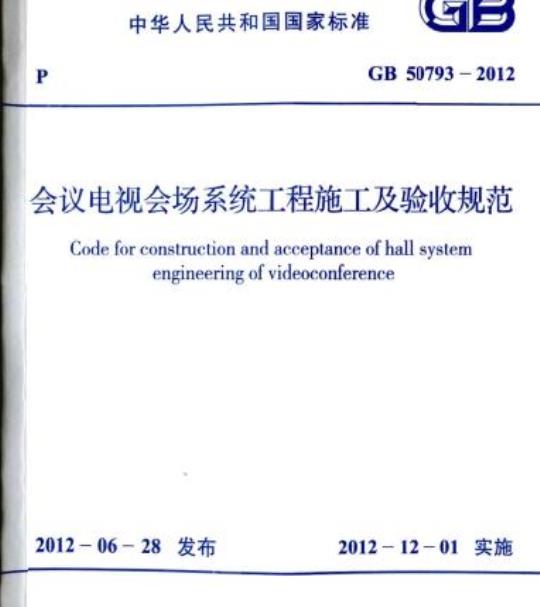

中华人民共和国国家标准
GB50793-2012
会议电视会场系统工程施工及验收规范Code for construction and acceptance of hall systemengineeringofvideoconference2012-06-28发布
2012-12-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布
中华人民共和国国家标准
会议电视会场系统工程施工及验收规范Code fer constrction and secccptanec of hall systemengineering of vicieoconfercnreGB 50793 - 2012
主编部门中华人民共和国工业和信息化部批准部门：中华人民共和国往房和城乡建设部施行期：2012年12月1
中寓计划出版社
中华人民共和国国家标准
会议电视会场系统工程施工及验收规范GB 50793-2012
中国计划出版社山版
网址：jhpres.c.m
地址：北京市西成区本频地北里民11学国宏人厦座层邮效编码：203038电话：（0:0）63906433（发行部）新华书店北京发行新发行
北京世知印务有限公司印制
85:mm×1.6am 1/322.025印张67千字2012年11月第1版，2012年11月第：次日刷统—书号：1580177：953
定价：16.00元bzxz.net
版权所有慢秘必究
俊权举授电话：（01(0）63906404如有年装质量问题，请寄本社出版部洲换中华人民共和国住房和城乡建设部公告第1433号
关于发布国家标准《会议电视会场系统工程施工及验收规范》的公告
现批摊《会议电视会场系统工程施工及验收规范》为国家标准，编号为GB50793一2012，白2012年12月1日起实施。其中，第4.1.2、4.1.3、4.6.1(2、3)、4.8.1(3、5)条款）为强制性条文，必须严格效行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇一二年六月二十八日
本规范是根据作房和城乡建设部《关于印发（2008年.L程建设标准规范制订、修订计划（第二批)）的递知》（建标2008105号）的要求，由中国电子科技集团公司第三研究所、工业和信息化部电子工业标准化研究院电子工程标准定额站会向有关单位共同编制而戚
本规范在编制过程中，编制组进行了广泛凶调查研究，认斯总结实践经验，并参考国内外有关标谁，广泛征求国内有美单位利专家的意见.最后经审查定。
本规范共分7章和3个附录,主婆内容包括;总则、术语、施工备、施工，系统调试与试运行，检验和测量，验收等。本规范巾以黑体字标志的条文为强制差条文，必须严格执行本规范由往房和城乡建设部负宽管理和对强制性条文的解释，由工业和信息化部负货日常營理，由中电子科技集团公司第三研究所负责具体技术内容的解释。在术规范抗行过程中，如发现有需要修改和补充之处，请将意见、建议和有关资料寄至时国电子科技渠团公司第三研究所（地址北京市朝阳区仙桥北路艺士号，邮政编码：1c0l5，E-mail:zhangl:[email protected]），以供今后修订时参考。
本规范卡编单位、参编单位、主要起草人和主萎审查人：主编单位：中国电子科技集公司第研究所工业和信息化部电子工业标准化码究院电子丁程标准额站
参编单位：北京奥特维科技有限公司2
中医电子学会市频.工程分会
国家广播电视产品质量蓝督检验中心北京飞利信科技股份有限公司
盛云科技有限公司
广州兰天电科技有限公司
广州大学声像与灯光技术研究所主要起草人：张利滨工炳南
范宝元刘芳
李湘平
李敬霞
杜宝强
主要审查人:林
陈建利
薛长立
宋丽红
陈建民
张文才
甄和平
彭妙颜
郭维约
陆鹏飞
徐永生
黄与群
邓祥发
顾克明
钟厚琼
曹忻军
崔广中
3施工准备
施工前准备
设备、材料检验
般规定
摄像机
显示解萄系统
扬声器系统
传声器
1.8灯具
控制室和机房
系统调试与试运行
系统调试能准备
系统调试
5.3系统联调
系统试运行
检验和测量
6.1会场环境橙验
0.2施工质量检验
1.3会场功能检验
（5）
（6）
（8）
（13）
6.1会议电视功能检验
6.5系统质量主观评价
系统质量客观测量
峻工验收
鼓7验收文件
附录A
下程表格式
附录B会场音频系统声学特性测量方法附录（会议电视声音延时和声像同步测量方法本规范用词说明
引用标准名录
附：条文说明
1 General provisions
2 Terms
Contents
3 Preparation for the constructian3. Preparation hefore :he cansiruction3. 2 Equipinent and Jraterial exaininatiort4 Cunstruction:
2.General requiremenl
4.2P:pelinc
4.3 Cab.e
4. 5 Display system
4.6 Loudspeakcr system
4.7Microphone
4. 8 Lerips and launlerns
4.gContral rom and engine ruum5 System dehugging and tcst run5.1Preparaion before the systeru debugging5. 2 System dehugging
5.3Systen joint dehugging
5. 4 System test run
6 Exa:nination and measurerrent6.1Faviranmen: cxamination of luall6.2Exaimination o! corstruetion ptrlorm6.3Fusction exarninatign af ball(2)
（3）
（8）
6.*Functon examination o:vidcoconferene6. E Subjecuive evalurtion for the system cualityg, $ (Objculive measuremenl Ear thu system cualiiy7Accepiancc
7. 1 Arcep.ance of comp'erian7.2Arccprance docurnent of zompletionAppendix AFornats of project tableAppendixBMeasurement mcthad of acousticscharacteristics of the auclinsystem in hall ..
Appendix C Sound delay of videaconlerenceand measuring tnethod o?
soind and imaige synchronizetionExplanation of warding in this codeList of quated slandards
Addition:Fxplanation f provisions4
1总　则　
1.0.1为了加强会议出规会场系统工程质量管理埋，规范会议电视会场系统工程施工及验收，保证工程质量，制定本规范。1.0.2本规范适用丁新建、改建和扩建的会议电视会场系统工程的施丁及验收。
1.0.3会议电视会场系统1程实施中采用的工程技术文件，承包合同文件对工程质量验收的要求不得低于本规范的规定。1.0.4会议电视会场系统工程的施1.及验收，除应符合本规范外，尚应符合国家现行有关标准的规定，2术语
2.0.1会议电视声音延时
sound delay of videoconference声音信号在会议电视系统传输中从发送端到达接收端所产生的时间延返。
2.0.2声像同步
sonnd and imagesynchronization图像动作和声音的同步配合，又称唇音同步。2.0.3会议电视回声echo of videoconferelce在会议电视系统中，发言会场的声音信号通过传输网络传至」多个接收会场，经接收会场扩声系统并由传输网络回传后形成的回声。
3施工准备
3.1施工前准备
3.1.1：会场环境的平面布置、建筑装修、建筑声学、电源和接地等分部、分项工程，应按设计要求已完成或阶段性完成，并应完成与会场环境相关专业、工种的丁作界面划分，同时应其备进场条件。3.1.2施工单位随工前应进行会议电视会场系统施工图纸深化设计，并应符合各分系统的设计文件，3.1.3施[单位成具有工程施L承包的相应资质等级的资格及质量管理体系认证，
3.1.4施T准备应符合下列规定：1成具备经审定的设计文件、施L图纸、施下计划和工程预算。
2施了单位成具有完菩的施工组织设计，施工组织机构应键全，岗位责征应明确，施工方案应且体叫行。3设计人员应完成技术交底，施工人员应熟悉施工图纸，明确施工质量、施T下艺及施二进度。4施工使用的电动工具，机械、器材应进行安全检查·并应备有必要的安全施1装备或护具。
3.1.5施工单位应向建设单位或监理单位提交开 工报告。正式开工后应由施工单位填写施丁现场质量理检查记录表，施工现场质量管理检查记录表的填与应符合本规范表A,0.1-1的有关要求。
3.2设备、材料检验
3.2.1设备，材料应符合下列规定：3
1设备、材料的进场应填写设备材料迹场检查记录表，设备、材料进场检查记录表的填与应符合本规范表A.C.-2的有关要求，并应按分系统对设备、材料逃行清点、分类，2，开箱检验时，产品名称、规格，型号、产地，数量应符合设计文件要求，外观应完好无损，随机配件及资料应齐全，并应有出！合格证。
3设备通电检查时·应按随机产品资料要求进行；对不能现场检查的设备功能、性能，可在进行厂验或系统验收时重点检验，4电源系统中的各种电缆和接插件应具各批次查验合格证后再布放系到位。
5对存在异议的设备、材料，可要求工厂重新检测或委托专门检验机构检测，并应息检测报告确认符合设计要求后再使用。3.2.2灯光、配电系统的设备、材料检验，除成符合本规范的规定外，尚应符合现行国家标准《建筑电气工程施工质量验收规范GB50303的有关规定，
3.2.3软件产品检查应符含下列规定：1商业化软件，应进行使用许可证及使用范围的检查。2用应用软件，应选行系统容量、可靠性、安全性、可恢复性、自诊断等性能评矿。
3用户应用软件应提供欲件使用说明、安装调试说明等资料。
3.2.4进口产品除应符合本规范的规定外，尚应提供原产地证明、商检证明；并应提供安装、使用、维护说明书等，义件资料宜为中文文本或原文加中译文木。
4.1一般规定
4.1.1设备安装的位置、角度、艺应按施工图纸进行，不得随意更改。施工图纸应在施工前经设计单位审查，并应填写施工图纸审查记录表，施工图纸审查记录表的填写应符合本规范表A.0.1-3的有关要求。
4.1.2施工前应对吊装、壁装设备的各种预埋件进行检验，其安全性和防腐处理等必须符合设计要求。4.1.3吊装设备及其附件应来取防坠落措施。4.1.4设备安装有特殊工艺要求时，除应符合本规范的规定外，尚应按设备安装说明书执行。
4.1.5设备连接缆线应符合下列规定：设备之间连接缆线均应设置标识，并应按系统连线图要求1
编制。
连接器件应符合设计要求。
3缆线与连接器件的接续应符合施工.1艺要求，不应有虚接、错接和短路现象。
4.1.6灯光系统的设备安装除应符合本规范的规定外，尚应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303的有关规定。
4.2线管
4.2.1线槽、管道、预埋件的施工应按施工图纸进行，不得随意更改。当需要调整和变更时，应填写工程变更、洽商记录表。工程变更、洽商记录表的填写应符含本规范表A.0.14的有关要求，并.5-
成经批准后再施T.,
4.2.2线槽施工应符合下列规定：1线槽应平整，成无扭曲变形、无毛刺，各种附件成齐全。2线槽接缝处和槽盖装.1后应平整、紧密，出线口位置应雅确。
3线槽应安装牢固，并应横平竖古。4固定点间距宜为1500mm～2000mm，在进出接线箱，柜、转角及T形接头端50Ctim内应设固定点。5线槽应保持连续的电气连接，并应有良好的接地。6信号线缆与交流电源线不成其管共槽，当确需敷设在同一线樽中时，应采用金属线槽，并应采取隔离措施。7线槽防火安全应符介现行国家际准《建筑设计防火规范》GB50016的有关规定。
4.2.3管道施T应符合下列规定；1明敷管道应来用丝扣或紧尚式（压扣式）连接，暗理管道应采用焊接或丝扣连接。
2箱、盒安装应牢固平整，开孔应整齐，并应与管径吻合。3答道的转弯角度应等于或大于90°，转弯的曲半径不应小于该管外径的 6 倍，
4暗现管道，线数设长度不应超过30000mm，超过时应设置过线盆装置，带转弯数设长度不应超过20000mm，超过时应设置过线盒装置。
5管道应采用跨接方法整体接地连接。6管道内应安置牵引线。
4.3缆线
4.3.1缆线的规格、数量、数设路由和位置应符合施工图纸要求，敷设缆线除应符合本规范的规定外，尚应符合现行国家标准《综合布线系统T程验收规范》50312的有关规定。6.
4.3.2线槽敷设缆线应符合下列规定：1敷设缆线前应清除槽内的异物。2敷设缆线前应将缆线两端设置标识，并应标明始端与终端位置，标识应清晰，准确。
3敷设缆线时应有穴余长度，缆线在线槽内的截面利用率不应超过50%。
4敷设缆线不应受到外力的挤乐和损伤，并应经检测校对无误后排放整齐。
5数据信号电缆、音电缆、视频电缆和光缆等不同类型缆线，应分别绑扎成束、标识用途。6缆线在线槽首端、尾端、转弯处距离中心点300mm~～500mm处应固定绑扎。当垂点敷设缆线时，缆线的上端和每问隔距离1500mm处应固定绑扎；当水平嫩设缆线对，缆线每间隔距离30c011In~5000r1in处应固定绑扎。缆线绑扎后应相互紧密靠拢、外观平直、绑扎间距均勾松紧适度，4.3.3管道敷设缆线应符合下列规定：1敷设缆线前应清除管道内的异物。2敷设缆线时，两端应有穴余长度，并应经检测校对无误后，设置永久性标识。
3缆线在管道内的截面利用率不应超过30%。4敷设缆线前在管道出人口处应加装护线套，敷设缆线后宜将督道口做密封处理。
4.3.4采用桥架方式敷设缆线时，应符合本规范筹4.3.2条的规。
4.4摄像机
4.4.1摄像机安装前应检查像机.的成像方向。4.4.2摄像机或中动云台的周定安装架应牢固、稳定。电动云台转动时应平稳、无显动，
4.4.3同一会场内的摄像机供电电源应市同一相位电源提供，安装应核查摄像机的工作电乐或T作电流，4.4.4摄像机镜头前应避免存在避挡物体。4.4.5摄像机安装过程中应注意镜头的保护。4.4.6摄像机连接缆线应留有余量，不应影响电动云台的转动，还应避免连线器件承受缆线的拉力，4.4.7采用流动安装的摄像机，应避免连接缆线对周围人员的影响。
4.5显示屏幕系统
4.5.1显示屏和投影幕的安装除应符合本规范的规定外，尚应符合现行围家标准《视频显示系统工程技术规范》GB50464的有关规定。
显示屏和投影幕的安装应符合下列规定：4.5.2
1显示异应安装在牢固、稳定、平整的专用底座或支架上：底座或支架成与预埋件牢固连接。2背投影硬幕安装能应按设计要求检查预留幕升孔位置。尺寸，洞口边缘应平整、美观。3背投影破幕安装应牢固，平整，并应采取防止热胀冷缩造成变形的措施。
4墙装式显示斥、投影幕的安装，水平和垂直偏差不应大于5mm。
5镶嵌安装的显示屏应颈留机体散热空间。6落地流动安装的显示所，其安装位置应满足最佳观看视距的要求，其流动支架可调整垂直倾斜角度，7显示屏幕周围不应有引起分散视觉注意力的装饰品及强反光材料。
4.5.3投影机的安装应符合下列规定：1前投影的投影机宜采用吊装形式安装，投射距离应符合施8.
工图纸要求，其安装位實应使投影机的镜头与没影幕光域匹配，并它使投影镜头垂直正对授影幕的中心线。2没影机电动升降吊渠的升降行程，荷载应符合设计要求，并应设置限位，
3背投影的技影间应采取遮光措施，并应采用黑色亚光涂料进行内表面处理。
4背投影的投影问应采取恒温、防尘，防、降措施。5投机安装支架及附件应结构牢固、稳定.可使投影机能够上、下、左、右微调，调整后整个支架应可锁定位，并应固不变。
4.6扬声器系统
4.6.1扬声器系统的安装应符合下列规定：1扬声器系统安装时应按设计文件要求的位置和指向角度施工。
2吊装或墙装安装件必须能承受扬声器系统的重量及使用、维修时附加的外力。
3大型扬声器系统应单独支撑，并应避免扬声器系统工作时引起墙面或吊顶产生谐振。
4会场顶棚内吊装的扬卢器系统周边应采取避免与周边装修装饰件直接连接的措施。
5暗装箱体扬声器系统的正面应保持声音辑射核通.箱体周围应填塞吸声材料，底部应设置诚振垫。6落地安装支架应牢固、可靠，重心应稳定。会场顶棚吸顶安装的场器系统周边应采取稳固和减振72
措施。
扬声器系统的连接缆线应符合下列规定：4.6.2
1扬声器系统缆线两端应设置标识和相位标记。2扬声器系统与缆线两端正、负极性应连接正确、可靠，并应9
确保系统问相位工作。
4.7传声器
传市缆线应采用平衡方式连接
4.7.2缆线与接拥器件之间应来取焊接方式，并应在出线端口采取抗拉保护措施。
4.7.3传声器缆线标识应与控制室信号输人适道标识内容相对应。
4.8灯具
4.8.1灯具的安装应符合下列规定：1灯只安装前虚按设计要求检查预解孔、槽，洞的尺寸，民边缘应整齐无毛刺
2嵌人安装灯具应固定在会场顾橱预留洞（孔）内，灯具边框应紧贴会场顾谢，安装成牢固。3吊装灯具安装前应按设计要求对灯具悬吊装置进行检查。4，应检查灯具的缆绒、软管布放情况，并应检测缆线绝缘电阻，并应在合格后再安装。
5灯具缆线必须使用阻燃缆线。
灯具的安装位置，按射角接原合设计要求。灯具不应古接照射显示屏幕。
4.8.2，当采历影视灯具或专用灯真时，连接插头座应选用三芯影视照明专用连接器件。
4.9控制室和机房
4.9.1控制室和机房的施工安装除应符合本规范的规定外，尚成符合现行国家标《电子信息系统机房施工及验政规范》GB50462的有关规定。
4.9.2控制台、机柜的安装应符合下列规定：10.
1施工前,应对控制室和机房进行现场测绘，施下时，控制台机柜安装位置应符合控制室和机房布置图的设计要求。2多个机柜排列安装时，痴排机柜的正面应在司-排的平面上，相邻机柜应紧密靠拢。
3多组控制台排列安装时.每控制台的台面应在同水平线上，其水平偏差不应大于2mm;相邻控制台应紧密靠拢、协调，4控制台、机柜的垂直度偏差不应大于3mm，并应要求控制台、机柜安装牢固可靠，各种螺丝应拧紧，并应无松动.缺少和损坏。
5控制台，机柜表面应完整，并应无损伤和划痕：各种组件应安装牢固，漆面不应有脱落或碰坏。6摔制台、机柜正面与墙的净距不应小于1500mm控制台，机柜的背而与墙的净距不应小于800rII；控制室主要走道宽度不应小于1500mm，次要走道宽度不应小于800mm。了蓝视器安轰做置成使屏幕不受强光百桌，当不可避免时，应加装遮光罩。安装在机柜内时，应采取通风散热措施，8控制台、机柜应按抗震等级要求进行抗震加固措施，4.9,3设备安装应符合下列规定：1安装前应对设备的型号、规格进行核实，对设备配套组件、板卡，附伴等应预先安装到位，并应了解产品说明书要求和安装注事项，对设各的供电电压、频率等有关参数应进行核准确认。2设备为非标准机柜安装结构时，应预先加T.安装配件或托盘。较重设备应安装在导轨或固定支架上。3设备应按设备布置阁要求安装到位，并府牢固、美观整齐。
4设备操作旋钮、按键、操作控制键盘、指示灯、显示屏幕等，应安装在控制台、机柜便于操作和观察到的位置。5设各安装后应设置标识.成标明设备名称和输人输出1.向。
