GB 50834-2013.Code for construction and acceptance of 1000kV lattice frame and support.
1总则
1.0.1 为保证100kV构支架的施工质量,制定本规范。
1.0.2 GB 50834适用于1000kV构支架的施工及验收。
1.0.3 1000kV构支架施工及验收除应符合本规范规定外,尚应符合国家现行有关标准的规定。
2基本规定
2.0.1 施工前应依据已批准的设计文件.本规范及相关技术文件的规定编制施工方案。
2.0.2 螺栓应用力矩扳手紧固 ,螺栓安装方向宜统一为:自下而上、由内向外;构袈梁的弦杆法兰螺栓安装方向宜朝向一致。
2.0.3 法兰螺栓紧固应按圆周分布角度对称拧紧;节点螺栓紧固应按从中心到边缘的顺序对称紧固。
2.0.5 构支架接地端子底部与保护帽顶部距离不宜小于200mm;构支架的设备接地端子与设备本体的接地端子方位应一致。
2.0.6 构支架工程应按下列规定进行施工质量控制:
1进场的构件 、紧固件应检验合格,且资料应齐全。
2每道工序完成后,应进行质量检查。
3构件镀锌工艺孔应封闭完好,并应采取防腐措施。
4构件组装时应使用“定位销”进行法兰螺孔“过孔”和同心度定位,不得强行组装。
5为确保螺栓紧固力矩值,对于M27以上的螺栓在紧固时应使用电动扳手。
6设计要求顶紧的节点,接触面应有 75%以上的面积紧贴。

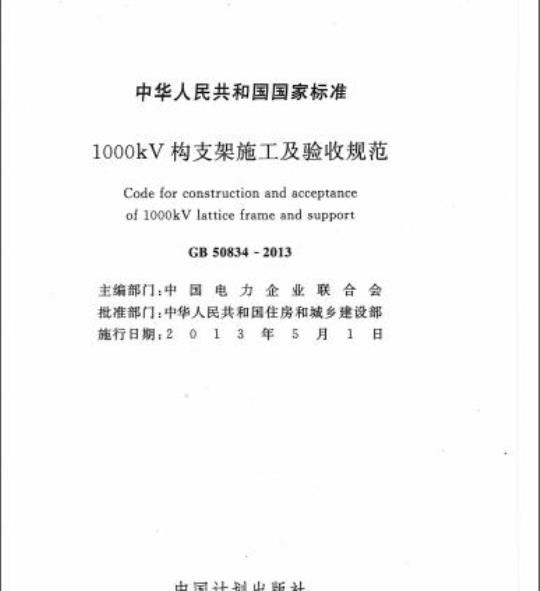

中华人民共和国国家标准
1000kV构支架施工及验收规范
Code for construction and acceptanceofloookylatticeframeandsupportGB50834-2013
主编部门中国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行甘期：2
冏1日
中国计划出版社
2013北
中华人民共和国国家标准
1000kV构支架施工及验收规范
GB50834-2013
中国计划出版社出版
网址：ihpress..com
地址：北京市西城区水辉地北里中11号国宏大厦C座3层邮收编码：100038电话：（010）63906433（发行部）新华书店北京发行所发行
北京世知印务有限公司印别
850mm×1168mm1/321印张19下字2013年5月第1版2013年5月第1次印刷★
统书号：1580242.028
定价：12.00元
版权所有竞权必究
侵权举报电话：（010）63906404如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第1593号
住房城乡建设部关于发布国家标准《1000kV构支架施工及验收规范》的公告现批准《1000kV构支架施工及验收规范》为国家标准，编号为GB50834一2013，自2013年5月1日起实施。其中，第4.1.3，4.3.4条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2012年12月25日
本规范是根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》（建标【201043号）的要求：由中国电力企业联合会、国家电网公司会同有关单位共同编制而成。
本规范编制组经广泛调查研究，总结我国500kV、750kV变电工程及1000kV晋东南一南阳一荆门特高压交流试验示范工程构支架施工经验，依据有关设计义件和产品技术文件，并在广泛征求意见的基础上，经审查定稿，本规范共分5章，主要内容包括：总则、基本规定、施工准备、构支架施工、质量验收。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国电力企业联合会负责口常管理，由国家电网公司交流建设分公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送国家电网公司交流建设分公司（地址：北京市西城区南横东街8号都城大厦，邮政编码：100052）本规范主编单位参编单位、主要起草人和主要审香人：主编单位：中国电力企业联合会国家电网公司
参编单位：河南送变电建设公司甘肃送变电公司
山东送变电工程公司
北京送变电公司
江苏省送变电公司
冀北电力有限公司
主要起草人：李波张禹芳
王艳王进弘
主要审查人：刘永东邱宁
李仲秋杨爱民
张建坤
蔡新华
阎国增
工进良
项玉华
杨仁花李强
杨孝森魏军
禄长德王兆飞
汪春凤
吕志瑞
王可华
伍志元
2基本规定
施工准备
构支架施工
4.1构架柱施工
4.2构架梁施工
4.3设备支架施工
5质量验收
本规范用词说明
附：条义说明
General provisions
Basicreguirement
Contents
Constructionpreparation
Construction of lattice frame and support4,l Constructian of lattice framc column4.2Construction of latticeframebeain4.3Construction of equipment support5Qualityacceptance
Explanation of wording in this codeAddition:Explanation of provisions（6）
为保证1000kV构支架的施工质量，制定本规范。1.01
1.0.2本规范适用于1000kV构支架的施工及验收1.0.31000kV构支架施工及验收除应符合本规范规定外，尚应符合国家现行有关标准的规定。2基本规定
2.0.1施T前应依据已批准的设计文件、本规范及相关技术文件的规定编制施工方案，
2.0.2螺栓应用力矩扳手紧固，螺栓安装方向宜统一为：自下而上，由内向外：构架染的弦杆法兰螺栓安装方向宜朝向一致：2.0.3法兰螺栓紧固应按圆周分布角度对称拧紧：节点螺栓紧固应按从中心到边缘的顺序对称紧固，2.0.44.8级的螺栓紧固力矩值不应小于表2.0.4的规定。4.8级以上、M27以上的螺栓紧固力矩值应符合设计规定。表2.0.4螺栓紧固力矩值
螺栓规格
紧固力知值（N·m)
构支架接地端子底部与保护帽顶部距离不宜小于200mm：构支架的设备接地端子与设备本体的接地端了力位应一致，
构支架工程应按下列规定进行施工质量控制1
进场的构件、紧固件应检验合格，且资料应齐全每道工序完成后，应进行质量检查。构件镀锌工艺孔应封闭完好，并应采取防腐措施。构件组装时应使用“定位销”进行法兰螺孔“过孔”和同心度定位，不得强行组装
5为确保螺栓紧固力矩值，对于M27以上的螺栓在紧固时应使用电动手。
6设计要求项紧的节点，接触面应有75%以上的面积紧贴。
3施工准备
施工场地应平整、坚实，布置合理。3.0.1
施工道路应平整、坚实，道路的宽度和转弯半径应满足行3.0.2
车的要求。
构支架组立前，应对基础轴线和标高、地脚螺栓位置等进3.0.3
行检查，并应符合下列要求：
基础混凝土强度应达到设计要求。基础周围回填应完成，并应夯实。2
构支架基础允许偏差应符合表3.0.3的规定。3
表3.0.3构支架基础允许偏差
检验项甘
基础轴线位移
支承面的标高偏差
同组柱挂脚中心线位移
同一柱脚爆栓中心偏移
地脚螺检露出长度偏差
螺纹长度
充许偏差
检验方法
经纬仪,拉
线、尺量检查
水准仪检查
拉线和尺量检查
拉线和尺带检查
水准仪、尺量检查wwW.bzxz.Net
尺其检查
构支架进场检验应符合下列要求：1
制造厂应提交下列技术文件：
1)产品出厂合格证。
检查数量
全数检查
全数检查
全数检查
全数检查
全数检查
全数检查
2)钢材、连接材料和镀锌材料的质量证明书或试验报告。3）紧固件的复试报告、焊缝无损检验报告及镀锌层检测资料，4)构件加工编号和设计编号对照表。4
5)设计变更文件。
6)制作中对技术问题处理的协议文件。7)主要构件验收记录。
8)预拼装记录。
9)构件到货清单
2构件质量应符合下列要求：
1)构件的型号、规格、数量、尺寸应符合设计要求。2)构件应无弯曲、焊缝开裂，镀锌层色泽应一致、无损伤。3)单节钢管弯曲矢高偏差应控制在L/1500（L为单件长度），且不应大于5mm；单个构件长度偏差应为士3mm。3.0.5构件的运输和存放应符合下列要求；1构件装卸应采用起重机械，并应采取保护镀锌层的措施。2运输构件时，应根据构件的长度、重量选用车辆；构件在运输车辆上的支点、两端仲山的长度、防护措施及绑扎方法均应保证构件不产生变形、不损伤镀锌层。3构件存放场地应平整，坚实、无积水。4构件应按种类，型号、安装顺序分区存放。5底层垫枕应有足够的支承面，并应防止支点下沉，6构件叠放时，各层构件的支点应在同一垂直线上，并不应超过三层，
