GB 51199-2016.Code for acceptance of construction engineering of telecommunication power supply facility.
1总则
1.0.1 为保证通信电源设备安装的工程质量，满足验收要求,确保通信电源设备的安全运行，制定本规范。
1.0.2 GB 51199适用于新建、改建、扩建的通信电源设备安装工程的验收。
1.0.3 在通信电源设备安装施工、质量检查、竣工验收中应使用经法定计量检定机构检定合格,并在检定合格有效期内的计量器具。
1.0.4 在通信电源设备施工中所涉及的设备材料规格、型号等应符合工程设计要求。
1.0.5 在通信电源设备施工中,不得安装有损坏、变形、受潮、发霉的设备,不得安装没有检验合格证的设备。
1.0.6 在我国抗震设防烈度7度以上(含7度)地区公用电信网中使用的电源设备必须满足抗震设防要求。
1.0.7 通信电源设备安装工程中的防雷与接地系统部分的验收,应符合现行国家标准《通信局(站)防雷与接地工程验收规范》GB51120的有关规定。
1.0.8 通信电源设备安装工程除符合本规范外,尚应符合国家现行有关标准的规定。
2机房环境和安全
2.0.1 施工前经检查,机房建筑、装修已完工并应符合工程设计要求。屋顶不得漏水,屋内墙体和地面不得渗水。
2.0.2 机房地面应平整,水平误差每米不应大于2mm。地槽、预留孔洞、预埋钢管、螺栓等位置、规格应符合设备安装要求。地槽盖板应严密、坚固,地槽内不得有渗水。
2.0.3 机房的通风、取暖 、空调等设施应完好。室内温度、湿度应符合设备运行要求。
2.0.4 市电应引人机房,照明系统应能正常使用。
2.0.5 发电机室设置和设备安装,以及采取的隔音和减震措施，
应符合工程设计要求。
1总则
1.0.1 为保证通信电源设备安装的工程质量，满足验收要求,确保通信电源设备的安全运行，制定本规范。
1.0.2 GB 51199适用于新建、改建、扩建的通信电源设备安装工程的验收。
1.0.3 在通信电源设备安装施工、质量检查、竣工验收中应使用经法定计量检定机构检定合格,并在检定合格有效期内的计量器具。
1.0.4 在通信电源设备施工中所涉及的设备材料规格、型号等应符合工程设计要求。
1.0.5 在通信电源设备施工中,不得安装有损坏、变形、受潮、发霉的设备,不得安装没有检验合格证的设备。
1.0.6 在我国抗震设防烈度7度以上(含7度)地区公用电信网中使用的电源设备必须满足抗震设防要求。
1.0.7 通信电源设备安装工程中的防雷与接地系统部分的验收,应符合现行国家标准《通信局(站)防雷与接地工程验收规范》GB51120的有关规定。
1.0.8 通信电源设备安装工程除符合本规范外,尚应符合国家现行有关标准的规定。
2机房环境和安全
2.0.1 施工前经检查,机房建筑、装修已完工并应符合工程设计要求。屋顶不得漏水,屋内墙体和地面不得渗水。
2.0.2 机房地面应平整,水平误差每米不应大于2mm。地槽、预留孔洞、预埋钢管、螺栓等位置、规格应符合设备安装要求。地槽盖板应严密、坚固,地槽内不得有渗水。
2.0.3 机房的通风、取暖 、空调等设施应完好。室内温度、湿度应符合设备运行要求。
2.0.4 市电应引人机房,照明系统应能正常使用。
2.0.5 发电机室设置和设备安装,以及采取的隔音和减震措施，
应符合工程设计要求。
标准图片预览
标准内容

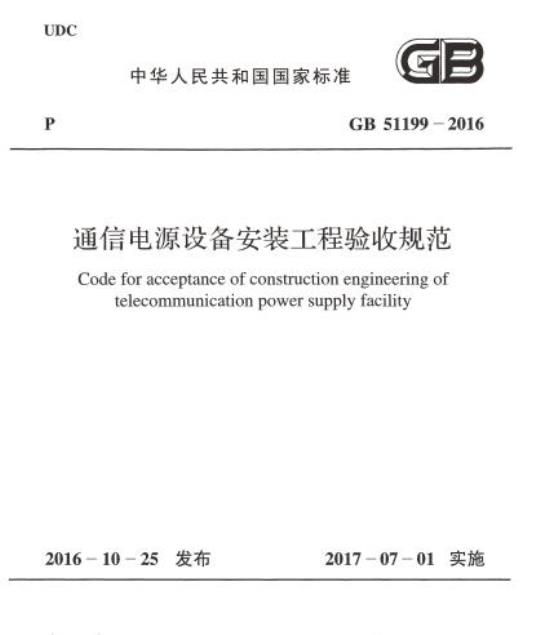

中华人民共和国国家标准
