标准内容
ICS130.100
备号：16982-2006

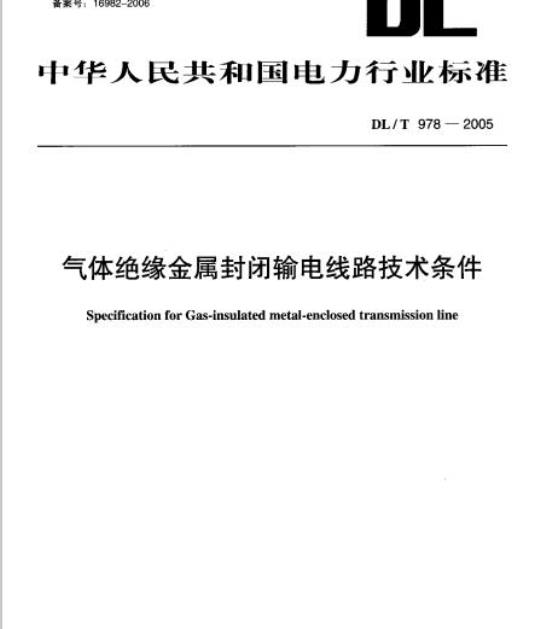

华人民共和国电力行业标准
DL/T978—2005
气体绝缘金属封闭输电线路技术条件Specification for Gas-insulated metal-enclosed transmission line2005-11-28发布
2006-06-01实施
中华人民共和国国家发展和改革委员会发布
规范性引用文件，
术语和定义
正常和特殊使用条件
额定值
设计和结构
型式试验
出」试验
现场试验免费标准bzxz.net
气体绝缘输电线路选型导则
查询、标书和订货中提供的资料12
运输、贮存、安装和运行维护
安全性
14环境方面
附录A（资料性附录）
附录B（资料性附录）
附录℃（规范性附录）
附录D（资料性附录)
附录E（资料性附求）
持续电流的估算
GIL内部障燃弧情况下的试验方法LEC 62271--203提供的额定绝缘水乎.西门了公司和CGIT公司提供的GIL部件图DL / T 978 — 2005
DL/T978·2005
本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项H补充计划的通知》（发改办工业【2003】873号》的安排制定的。本标准参考EC61640一1998额定电压72.5kV及以：气体绝缘高压刚性输电线路》技术报告的内容，结合我国具体运行条件和要求，提出本标准各条款。本标准的附录A、附录B、附录D、附录E是资料性附录。本标准的录C是规范性阳录。
本标准出中国电力企业联合会提出。本标雄负责起草单位：中国电力科学研究院。本标准参加起草单位：华东电网有限公司、西门子股份公司、水电水利规划设计总院、西北期测设让研究院、长汀勘测规划设计研究院、能科技术有限公司（AZZ/CGITWestboroInc）。本标准主要起草人：郭碧红、刘兆林、HermannKoch、阮全柴、石凤翔、李定中。本标准出电力行业气体绝缘金属封闭电器标准化技术委员会归口并负责解释，1范围
气体绝缘金属封闭输电线路技术条件DL / T 978 — 2005
本标准规定了额定电压72.5kV及以上、额定频率为50Hz的气体绝缘金属封闭输电线路（以下简称GIL）的使用条件、额定值、设计与结构、试验等方面的要求。本标准除适用于GB7674的应用场合外，还可于对GB7674条款不适用的场合，例如：
所有或部分GL是布置在地面、沟管、竖井，隧道或直接掩埋等：CL被体或部分放置在靠近公共场合的地方；GIL 较长的场合,
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标推的条款。凡是注日期的引川文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于木标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。
GBT4109—1999高套管技术条件（e9VIEC60137:1995）GB4208—1993外防护等级（IP代码）（eqv正C60529:1989）GB7674—199772.5kV及以上气体绝缘金属封闭开关设备（cqv正C60517:1990）GB/T8905—1996八氟化硫电气设备中气体管理和检测导则（neg[EC60480:1974）GB/T11022-1999高压开关设备和控制设务标摊的共同技术要求（evC60694:1996）GH12022—1989上业六氟化
GB/T16927.1—1997高电压试验技术第—部分：—般试验要求（eqIEC60060-1:1989）JB/T10181.5一2000电缆载流量计算第3部分第1节，基准运行条件和电缆选型EC60068一1环境试验第一部分总则和导则FEC60270扇部放电测量
TEC60287—3一1电缆、电流额定值的计算第3部分：运行条件的章节第1节：基准运行条件和电缆类型的遇择
EC60694一1996高压开关设备利控制设备的共用技术要求IEC60859额定电72.5kV及以上气体绝缘金属封闭开关设备的电缆连接[EC61639额定电72.5kV及以J气体绝缘金属封闭开关设备与电变压器之H的直接连接EC/IR261634高压开关设备和控制设备一高压开关设备和控制设备中六氟化硫（SF）的使用和处理
EC62271—203—2003高压开关设备和控制设备第3部分：额定电压52kV以上气体绝缘金属封闭开关设备
3术语和定义
GB/T11022中确议的术谱和定义以及下列术语和定义适用于本标准，I
DL/T97B—2005
公共场所 area accessible to public不对出入人员进行限制的场所。安装在地面以上和变电站外部的GIL被称为“安装在公共场所\。3.2
各（GIL）gas-insulatedtransnuission lines气体绝缘输电线路
部分或全部采用不网大气压下空气的气体绝缘金属封闭线路，其外壳接地。GL的绝缘介质是无腐蚀的绝缘气体。在GⅡ的每一个末端，应有一·个专门部件用于G和其他设备，如变压器、电抗器、隔高开关、套管、电缆终端、电压互感器、避甫器、GIS等之间的连接。3.3
外壳enclosure
GIL的一部分，于维持终缘气体在规定状况下运行，以满足额定绝缘水平的要求，保护设备不受外界影响，并对人员安全提供高等级的保护。3.4
隔室compartrnent
由同--个受压气室构成的的一部分。3.5
隔板partition
GL的一部分，游一个隔室和另一个隔室分开的密封绝缘子。3.6
主回路main circuit
包含在作为传输电能回路内的所有导电部分。3.7
GIL 周围环境空气温度ambient air temperature u GIL在规定条件下测定的各种安装方式（除直埋以外）下GIL外壳周围的空气温度。3.8
外壳设计温度design temperalure of enclosure运行状况下GⅡL外壳的最高温度。3.9
标准单元 standard section
是GL的一部分，其长度受制造、运输、安装、运行、维护等条件的限制。3.10
隔离单元disconnectorunit
用丁气室分隔，供GIL分段检修的连接单元。3.11
伸缩节compensation unit
用于GIL之间的连接或GIL与其他设备的连接：考虑到设备制造及安装误差、1建误差等因素，用来吸收G工白身及其相连接设备因温度变化，地震力：设备操作或振动、检修人员在设备上工作以及士建伸缩缝和基础变形等引起的位移，且具有波纹管等型式的弹性接头。4正常和特殊使用条件
4.1一般规定
依据GB/T11022一1999第2章，并作如下修改：2
内绝缘的绝缘特性与海拔高度无关，故对使用海拔高度不做规定。外绝缘的绝缘特性应进行海拨高度的修止。对外壳机械强度的投计应考患海拨高度的影响。对丁电力系统短时过载和过高的环境温度应予以关注，DL/ T 978 — 2005
G几的使用条件由安装方式决定。如4.2、4.3和4.4规定的安装方式。如采用组合安装方式时，则以下奈款分别适用了各白对应的安装方式，4.2户外安装
为确定户外安装的GIL的额定参数，应采用GB/T11022一1999第2章所规定的常规和特殊使用条件。如果出户外沟管环境所引起的影响可以不予考虑时，这些使用条件对外沟管安装同样有效。如果实际使用条件与常规使用条件不同，G正额定参数应根据使用条件修止。4.3直埋安装
热阻系数及土壤温度的典型值为：-1.2K-mW夏季，20℃；
0.85K*m/W冬季，10℃.
可依据JBT 10181.5—2000中3,2的表中数值（见表1)。表 1土璨热阻系数
热阻系数
土境状况
非常測逊
非常十燥
气象条件
连续湿
常规降雨
不常降雨
很少或不降雨
GL安装深度出用户与制造厂协商确定。布置深度的确定应考虑热特性、安全性要求以及当地的法规，
注：1长距离（几千米）G辅电线路应专虑壤的实测热阻系数。2，应考虑使用具有规定热阻系数的回填十块。3．如果地下(I周围土壤变下，则可能存在热量散失的危险。为防止土壤的下燥，通常考患外壳的最大运行温度值成介于50℃～60℃之间，在计算额定过负荷能力，额定短路电流时，应考虑声埋GIL上方的最大电场强度，并提供GIL所在地面上方和周围环境中的磁场强度。4.4隧道、翌井、斜井或类似安装隧道，竖开和斜升安装如而要时，可设置强迫冷却装置。冷却装置的散热量带计入隧道内的总散热量，这利括GL本体以及其他散热源的总散热量。注：严禁在下列情况下进入隧道进行维护：短时过负荷；
光通风条件：
隧道内温度过高：
气体泄漏母超标，
在长垂直竖升中，尤其是在GⅡ巾采用混合气体时，必须监视管道外壳温度的梯度变化和气体密度的梯度变化。
DL/T 978 — 2005
5额定值
5.1概述
GIL的额定值包括下列值：
a）额定电压及相数；
b）额定绝缘水平：
）额定频率；
d）额定电流（主回路）
心）额定短时耐受电流（主回路和接地回路)：f）额定峰值耐受电流（主回路和接地回路)：g）额定短路持续时间：
h）GL组件及其辅助设备的额定值：i）绝缘气体的额定乐力值。
5.2额定电压
见 GB/T 11022—1999
5.3额定绝缘水平
应符合GB 7674—1997的规定：GIL的额定绝缘水平应从表2、表3中选取，并侬据IEC62271-203—2003的规定（参现附求D）。并较长的GⅡ两端或任何合适的位置可考虑安装避雪器以限制外部过电压。表272.5、126、252kVGIL的额定绝练水平额定电压
（有效值】
题定电压（有效值）
5.4额定频率
50Hz。
额定雷电冲击耐受电压（峰值）相对地，相间
额定1min工频碱受电压（有效值）相对地、相间
表3363、550kVGfF.的额定绝缘水平额定雷电冲击耐受电压
（峰值）
相对地、相间
额定操作冲击耐受电压
（峰值）
相对地
额定1minT频耐受电（有效值）
相对地、相间
5.5额定电流、温升和短时过载能力5.5.1额定电流
见GB/T11022·1999中4.4.1，并作如下补充：DL / T 978 — 2005
额定电流定义为周围空气温度为40℃时，安装在地而上的单相、三相回路的电流数值。对丁其他安装方式持续电流的估算，参见附录A，户外安装的应考虑H照的影响。5.5.2温升
地面上农装：
采用地面上安装，则GB/T11022一1999中4.4.2，并作如下补充：人员可触及部分GIL外克最高温度70℃，人员不可触及部分GL外壳最高温度为B0C。GIL中任何部件的最大温升值应不超过GB11022一1999表3中指定条件下的允许温升限值。直埋安装：
通过额定电流情况下，外壳最高温度为50℃。为了避免周围土壤完金干燥对GL的影响，则长期运行温度为40℃
隧道，竖井安装
隧道，竖井中的空气温度由外界空气温度决定，并视其中有无通风口而定。外壳上可接触部位最高温度为70℃，不可接触部位的最高温度为80℃。5.5.3短时过负荷能力
短时过负荷由过负荷系数及过负荷时间决定。过负荷条件由制造厂和用户在考虑特殊情况（过负荷值及时间，初始条件，过负荷的温升限值，敷设条件等）下协商而定。般要求1.21m（30min）。5.6额定短时耐受电流
见GB/T11022—1999中4.5。
额定短时受电流优先从下列数值中选取：25kA-31.5kA-40kA-50kA-63kA-80kA-100kA:5.7额定峰值耐受电流
见 GB/T 11022—1999 中 4.6.
额定峰值耐受电流应不小于2.5倍额定短时耐受电流，5.8额定短时电流持续时间
126kV及以下为4s:
252kV及以上为2s。
5.9辅助回路的额定电压
觅 GB/门 11022—1999 4.8
5.10绝缘气体额定充气压力
见GB7674—1997中5.10
6设计和结构
6.1一般规定
GIL的设计应确保安全可靠运行，检查以及维护操作方便。设备的设计应考于列相关荷载不影响设备正常运行：如允许范围内的基础偏移，外部振动，地震裂度，土壤荷载，热膨胀，机械应力，风和冰雪。有相同额定值及结构的部件应具有互换性。6.2对GIL中气体的要求
见 GB/T 8905—1996 中1 5.2.
当GIL充有N,/SF混合气体时，制造！应规定混合气体的百分比数、露点值和充气压力，5
DL/T978—2005
新的SFs气休应该遵照GB12022的要求；而使用过的SF°气体应避照GB/T8905—1996的要求。N的纯度应达到99.99%。
6.3GIL 的接地
6.3.1主回路接地
为保证维护检修期间的安全，所有有通路联系或要求有通路联系的主回路部件都应该能够接地。而H打开外壳后，在维护期间应能方便地接地。接地可采用下列办法：
）若无法确定连接回路不带电，则来用关合能力等于额定峰值耐受电流的接地儿关。b）若可以确定连接回路不带电，则采用无关合能力或关合能力小于额定峰值耐受电流的接地开关。c）在GIL的维修位置采用可移动式接地设备。在GIL上能相互隔离的部分均应能够各白接地必须考虑第一个操作的接地装置具有足以释放绝缘电路中最大残余电荷的能力。6.3.2外壳接地
所有外壳均宜采用多点接地方式分机式GL接地线应布置在三相短接线处，其三相短接线裁面应能承受长期通过的最大感应电流和接地璐电流：若采用单点接地方式时，接地点宫没在GIL各连续段壳休的中部，设备的支撑构架与外壳应绝缘（除利用设备支撑构架接地外。GII.自设置专用的接地法线。所有外克接地引线应直接接在接地母线上。接地丹线与地网连接线截面应按最大单相短路电流的70%进行选择。GL的接地有不同的方法：周定连接、单点连接和交义连接，所选的连接方式会对散热，稳态电压及外部磁场有-定影响（参见附录B)。采用直埋安装方式的G正，外壳接地的设计需考想防腐测量的需要；外壳对地的连接应在可以逊入的并中实现，
GIL应有可靠的接地系统。因此GIL外壳相间以及外壳对地必须可靠连接。在隧道中安装的GI的钢支架和外壳均应与隧道接地系统可靠连接。外壳应设置接地端子，端了的大小应满足最大短路电流的要求。6.3.3支架接地
GIL的所有金属支架和结构均应叮靠接地。应确保接地系统的连续性，外壳、框架及钢结构之间的连接应考虑到接地电流引起的热以力和机械应力。6.4辅助设备一监测系统
见GB/T11022—1999中5.4
6.5低压力和高压力信号装置
应提供监测气体压力或气体密度的方法和所参照的相义标准。建设当绝缘气体乐力降分制造厂规定的报警压力和最低功能压力，或升高到制造厂规定的可控压力系统的最高乐力值时，发出相应信号。6.6铭牌、标识及标记
6.6.1铭牌
户外安装的GIL，牌及其紧固件应具有防腐和防水性能。完整的铭牌应设置在每一段线路未端和地面.上以及需要进行维护的每个点。对于直埋安装的GIL，在其端部迫应竖杆以设置铭牌，铭牌应包含下列信息：制造商名称及商标。
一型号和序列号、
一一额定电压
一额定出流。
-额定短时耐受电流。
一额定频率。
一绝缘气体的额定压力和最小运行压力。气体种类：*使用Nz/SF混合气体时，应标明各种气体的口分比，一敷设方式和长。
注：铬牌上叫不需要出现“额定”字样。6.6.2度量标记
DL / T 978 -- 2005
如果线路长度超过50m，则应标明长度。地面和隧道安装时，标记应固定在GIL上或支架上。对十直埋安装的GIL在H端部及沿线一定问隔的地面上方也应设置相应的标记。6.6.3设备标志
不同GL类型连接时需在H连接处进行标记。设各标记应具有耐久性并清晰：并应包含下列信息：制造厂名称及商标：
一型号：
一额定电压：
气体种类和额定压力。
6.6.4公共标志
若安装在公共场所，应根据当地有关法规设置合适的外部标记。6.7防护等级
6.7.1主回路防护等级
出于外壳为气性的，因此对主回路及与之直接连接部分无相应的规定。6.7.2辅助回路防护等级
低压控制和/或辅助问路的外壳的防护等级一般为：户内为P50：户外为IPS4w。对特殊环境条件如防雨、防水等应根据工程情况确定。该防护等级适用1设备的运行状态。6.7.2.1防止人体接近以及防止外物影响设备的保护见GB/T11022--1999中5.13.1，并作如下修改护措施仅适用}控制和/或辅助回路。第·个特征数应不小十3。6.7.2.2防水措施
采用直埋敷设、电缆沟或管道敷设等敷设方式时，外完内部进水将对设备造成危害，则应规定第：个特征数字。1EC 60694一1996表6中所规定的防护等级第二位字母X用表 4 中值替代。表4防护等级
第一个特征数字
简单描述
防止临时性的浸水效应
技术要求
当外壳在标准的压力利时间下临时性的浸水时，进入的水应不导致有害的效应注：当要求第二个特征数字高丁7的更严酷条件时，防护应由用户与制造商协商。6.8压力配合
见 1EC 62271—203—2D03 中 5.101 的规定于不问的运行条件，GL内部压力可能不同于额定充气压力。由汀温度变化导致的压力升高会造成一个附加的机械应力。由丁泄澜使得压力减少可能会降低绝缘性能。图！示出各种压力水平它们的关系。
DL / T 978 — 2005
最商压为
由避度引起长外高的余地
气体温引起压力衰喊的余地
考虑到推警动作的压力窄减的余地度低压力
图 1 压力调整
型式试验压力
出厂试验乐办
设计证力
凱定气压力
报警压
小工作压儿Pme
制造商必须负责选样保证绝缘和运行压力P=的最低工作压力，额定的充气压力P是和搬警压力P及漏气率有关的，以便保证有个足够的时间再充气。报替压力a和最小工作压力P㎡之间应允许有足够的反应时间去容许再充气动作，同时应考虑气体检测仪的工作误差。
在运行茶件下，机械压强与由气体溢度所决定的内部压力密切有关，因此，设计压力应对应于在气体能达到的最人温度下的额定充气压力。例行试验压力利型式试验压力是基」设计压力并考虑材料和工艺过程因素来决定的。6.9内部故障
6.9.1概述
应将内部故障产生的电孤对止常运行的GIL造成的危害限制到最小，如果在各隔室之问设置有压力释放装置，应将电弧的影响限制企起弧隔室或故障区域内的其他少数隔室之中。限丁保护系统的特性，要求外壳至少需要具有耐受一时间燃弧的械强度，6.9.2电弧的外部效应
为确保人身和设备的安全，应采取可靠的防护措施，电弧的外部效应不应使外壳穿孔，破裂，月不应有任何杀伤碎片。
如采明压力释放装置，其布置的位置应对周围环境影响最小并且在正常运行时对人没有危害6.9.3内部故障的定垃
GIL中有条件时宜设置内部故障点的测定装置，通过其给出需要维修的故障点位置。6.10外壳
6.10.1概述
外壳应是金属的，官采用铝合金材料。外壳应固定接地并能耐受在运行中出现的正带压力和瞬态压力。制造商应考气候条件对广外安装的GIL设备的影响（见第4章）。对于直埋敷设，应者虑防止坏境条件造成的外部腐蚀（见6.3）。6.10.2外壳设计
外壳的壁厚应基丁设计压力及下列的外壳不烧穿的最小耐受持续时间：-电流值为40kA及以上为..1s;
—电流小于-40kA为0.2s
为避免外壳烧穿，应对故障电流的大小和持续时间与外壳设计和隔掌尺寸进行仔细配合。最小的容积应使得在上面给出的最短持续时间内压力释放装置不动作。注：在外壳设计时，还应考虑下列各因素：8
1.作为正常充气过程部分的外充抽真空：2.全部压力差可能施加到外壳或隔扳上：3、相邻隔室不同运行压力时室间偶然泄漏的情况下所产生的压力：4.出现内部故障的可能性（见6.9）。DI,/ T 978 2005
外壳的设计溢度通常为环境温度的上限再加上流过额定电流时导致的温升。如果太阳辐射的效应比较明显，则应予以考虑。
外壳的设计压力至少应等于在设计湖度下，外壳内部压力所能达到的上限。确定外壳的设计压力时（除非能通过现有温升试验记录确定设计压力），气体温度应取外完温度上限值和流过额定电流时主回路导体温度的平均值，外壳设计时，应考患到除内部过压力引起的机械负荷外的机械负荷，如热藤胀产生的力（见6.16）、外部动（见6.17）、直埋方式的土壤负荷、其他外部负荷如地袭、风、雪、冰等。对于外壳及其部件，如不能通过计算完全确定其强度，应进行样品试验，以验证是否满足要求。6.10.3外壳的连接
通常采用两种连接方式：
—法兰连接：
-—焊接。
用户可根据现场安装、运行条件选定，6.11导体
导体应采用高导电率的锅合金材料，且应满足强度和温升的要求。导体间可采用固定或滑动连接。6.12绝缘子
6.12.1支撑绝缘子
支撑绝缘子的机械强度应能承载导体荷载和满足动稳定要求，应按第7章和第8章进行电气试验。6.12.2隔板
隔板影响到：
安装，
—现场试验；
维护：
一气体控制。
隔板通常由绝缘材料制造，但不要求它对人身提供电气安全性。对人身安全的保证需要用设备接地等其他方法来实现，但必须保证相邻隔室在可能出现的最大压力差下的机械安全性，相邻隔室之间的隔板，不允许出现任何影响绝续介质电气性能的泄漏。6.13隔室
GIL应划分成若干隔室，以满足正带运行以及限制故障范用和方便检修，隔室长度的划分应考虑：
a）故障区域的限制并便于故障处理，尽可能不影响相邻无故障隔室的正常运行：b）隔室气体总量，气体回收装置的容量，GIL安装（分期安装）、试验和维护、检修时间等内素的优化：
c）与外部设备连接的部位，宜单独分网。6.14GIL标准单元
除受场地布置、安装及设计制造等影响及要求，需在局部采用非标准设计外，GI应尽可能多采用标准单元，标准单元包括标准直线长度、标准连接、标准弯头等结构，以及方便现场安装及维护的备用单元等。6.15压力释放装置
隔室的容积取决于短路电流值及持续时间，荐故障起的片力上升不超过外壳出厂试验的力值
