1总则
1.0.1 为统一电力系统继电保护及自动化设备柜(屏)[以下简称柜(屏)]的技术管理,规范设计、安装、调试和验收要求,提高继电保护及自动化设备柜(屏)的安装、调试质量和运行水平,制定本规范。
1.0.2 GB/T 50479适用于电力系统继电保护及自动化设备柜(屏)的选型安装、试验和验收。
1.0.3 电力系统继电保护及自动化设备柜(屏)的选型、安装、试验和验收,除应符合本规范外,尚应符合国家现行有关标准的规定。
2一般规定
2.1环境条件
2.1.1 柜(屏)的正常工作大气条件应符合 下列规定:
1环境温度应符合下列规定:
1)户内为-5C~+ 40°C或- 10°C~+55C;
2)户外为- 25°C~+55C ;
2相对湿度应为 5%~95%;
3大气压力应为70kPa~110kPa。
2.1.2 安装地点的机械振动不应超过现行国家标准《电气继电器第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇:振动试验(正弦)》GB/T 11287规定的严酷等级为1级的机械振动，并不应超过现行国家标准《量度继电器和保护装置的冲击与碰撞试验》GB/T 14537规定的严酷等级为1级的冲击与碰撞。
2.1.3 安装地点的接地电阻应符合现行国家标准《电子计算机场地通用规范》GB/T2887的有关规定,并应符合现行行业标准《电子设备防雷技术导则》DL/T381的有关规定。
2.1.4 安装场地应符合现行国家标准《计算站场地安全要求》GB9361中有关B类安全的规定。
1总则
1.0.1 为统一电力系统继电保护及自动化设备柜(屏)[以下简称柜(屏)]的技术管理,规范设计、安装、调试和验收要求,提高继电保护及自动化设备柜(屏)的安装、调试质量和运行水平,制定本规范。
1.0.2 GB/T 50479适用于电力系统继电保护及自动化设备柜(屏)的选型安装、试验和验收。
1.0.3 电力系统继电保护及自动化设备柜(屏)的选型、安装、试验和验收,除应符合本规范外,尚应符合国家现行有关标准的规定。
2一般规定
2.1环境条件
2.1.1 柜(屏)的正常工作大气条件应符合 下列规定:
1环境温度应符合下列规定:
1)户内为-5C~+ 40°C或- 10°C~+55C;
2)户外为- 25°C~+55C ;
2相对湿度应为 5%~95%;
3大气压力应为70kPa~110kPa。
2.1.2 安装地点的机械振动不应超过现行国家标准《电气继电器第21部分:量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇:振动试验(正弦)》GB/T 11287规定的严酷等级为1级的机械振动，并不应超过现行国家标准《量度继电器和保护装置的冲击与碰撞试验》GB/T 14537规定的严酷等级为1级的冲击与碰撞。
2.1.3 安装地点的接地电阻应符合现行国家标准《电子计算机场地通用规范》GB/T2887的有关规定,并应符合现行行业标准《电子设备防雷技术导则》DL/T381的有关规定。
2.1.4 安装场地应符合现行国家标准《计算站场地安全要求》GB9361中有关B类安全的规定。
标准图片预览
标准内容

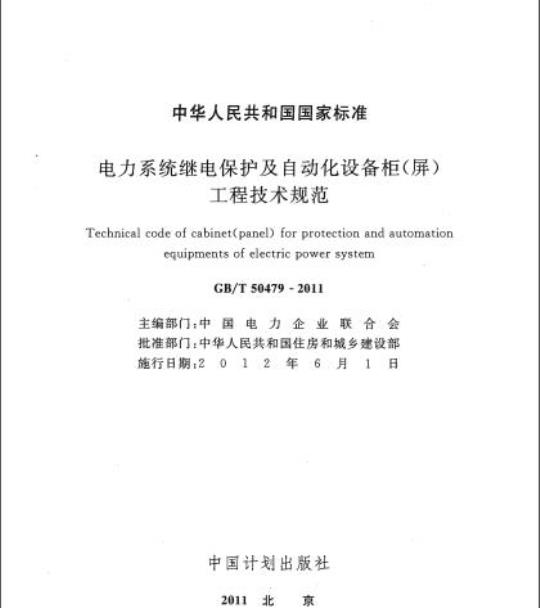

中华人民共和国国家标准
